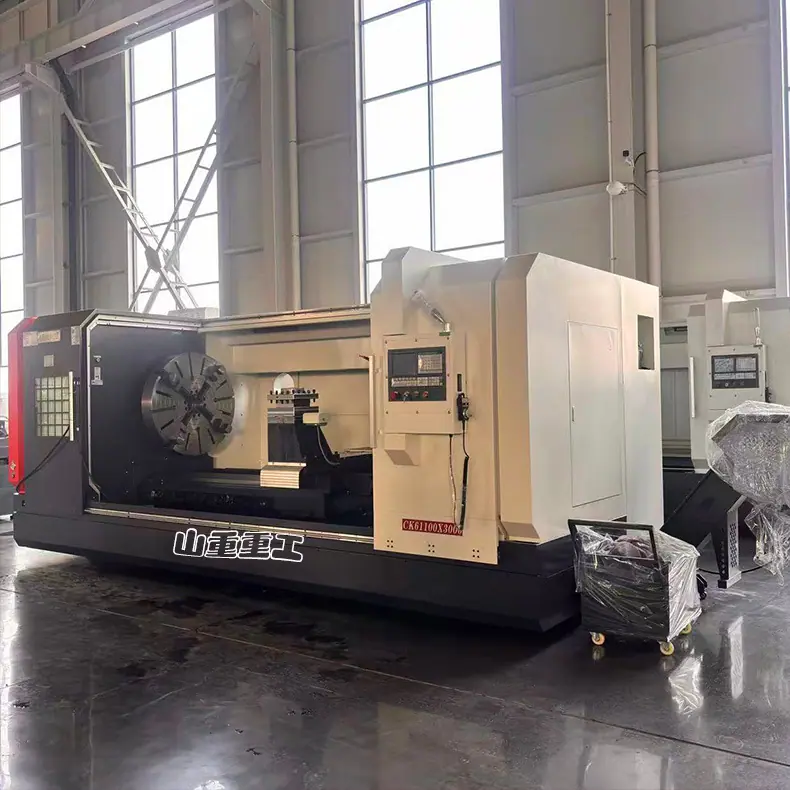

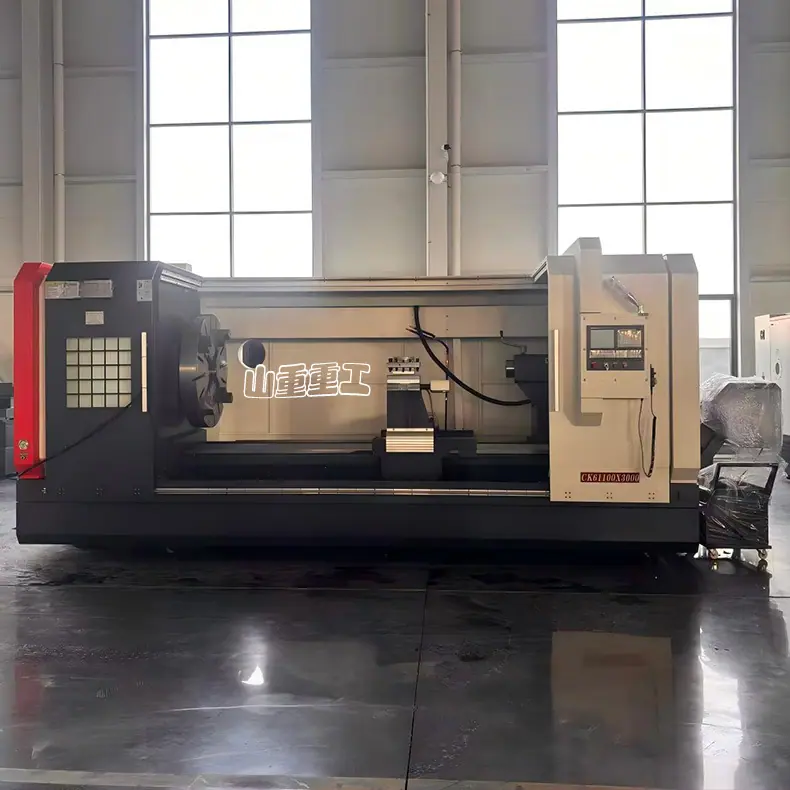

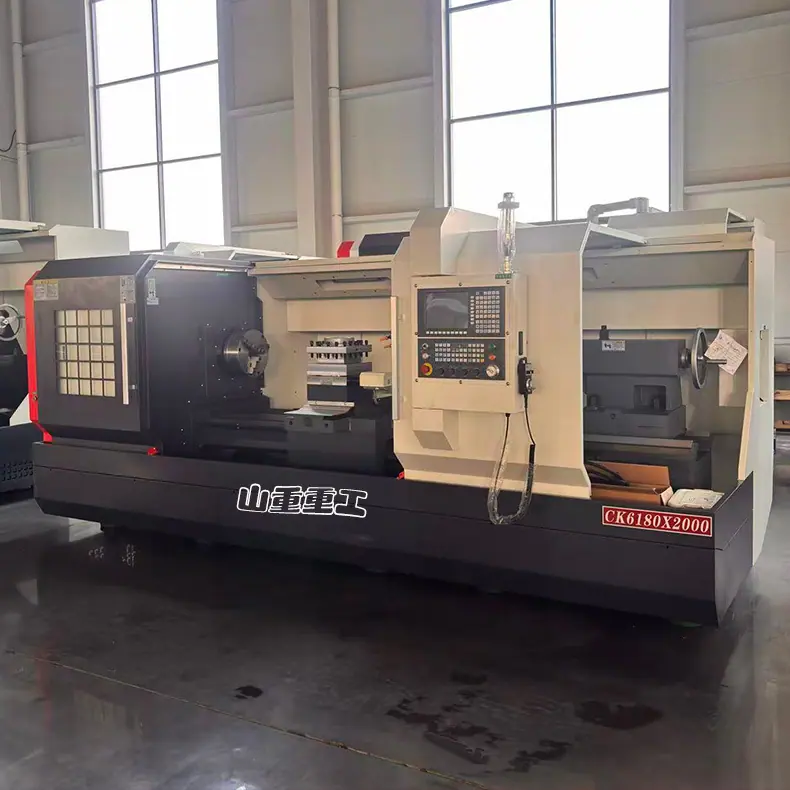

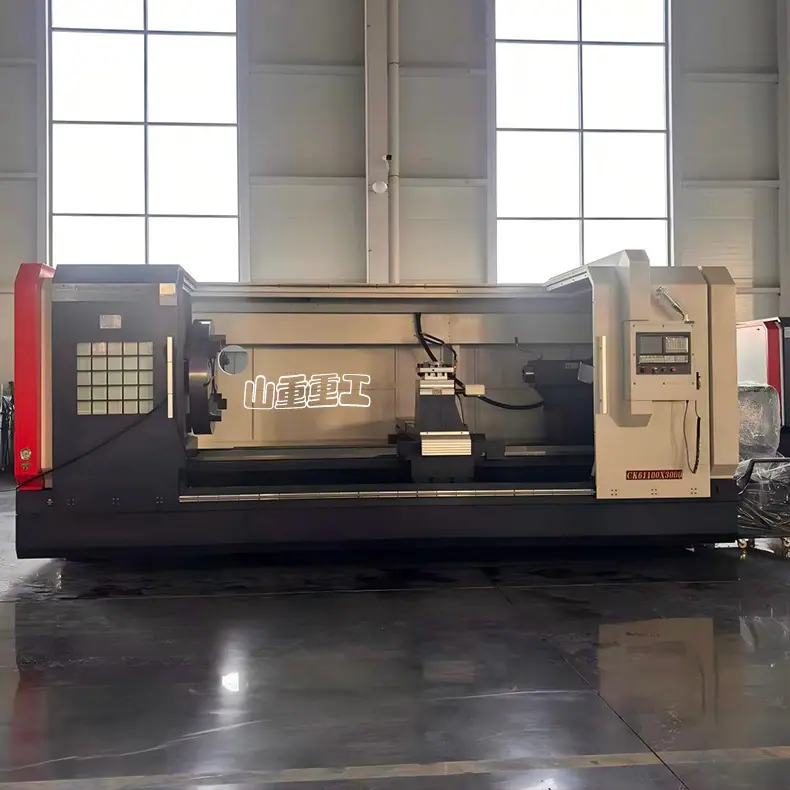

Fabricante Fornece Torno CNC Horizontal de Grande Abertura Ck6180 com Estrutura de Leito Integrada para Corte de Metais Pesados
Quantidade
|
Os principais parâmetros técnicos |
ESPECIFICAÇÕES |
Unidades |
CK6180F |
CK6180F |
|
Mudança manual |
Mudança hidráulica HYD. |
|||
|
Diâmetro máximo de rotação da cama |
Balançar sobre a cama |
milímetros |
800 |
|
|
Diâmetro máximo de rotação no slide horizontal |
Balançar sobre o slide cruzado |
milímetros |
480 |
|
|
Comprimento máximo da peça |
Distância entre centros |
milímetros |
1000/1500/2000/3000/4000/5000/6000 |
|
|
Largura da grade da cama |
Largura da guia |
milímetros |
600 |
|
|
Gama de suporte de carga da cama |
Máx. Capacidade de carga |
T |
4 |
|
|
Faixa de diâmetro do furo do fuso |
Furo do fuso |
milímetros |
104 |
|
|
Conicidade do furo do fuso |
Conicidade do furo do fuso |
- |
Métrica Φ120/MT5 |
|
|
Modelo de nariz de fuso |
Tipo de ponta do fuso |
- |
C11 |
|
|
Série de velocidade do fuso |
Etapas de velocidade do fuso |
- |
Conversão de frequência de 3 velocidades VF.3 passos |
Hidráulico de 4 velocidades HYD.4 passos |
|
Faixa de velocidade do fuso |
Faixa de velocidade do fuso |
rpm |
10-800 |
17-800 |
|

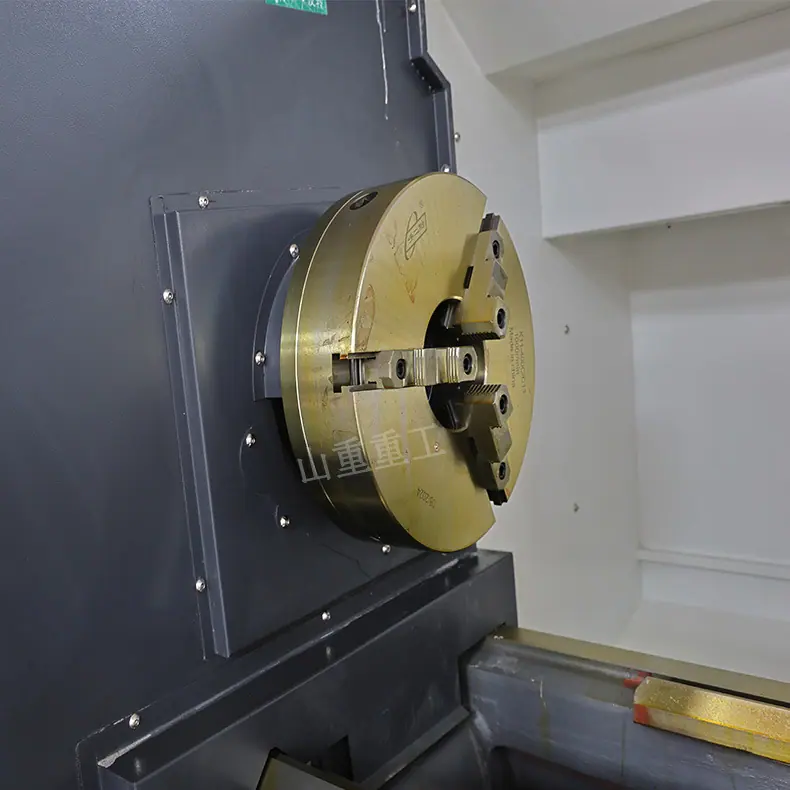

Especificações do mandril |
Mandril |
milímetros |
Manual de 3 garras Φ400 |
|
|

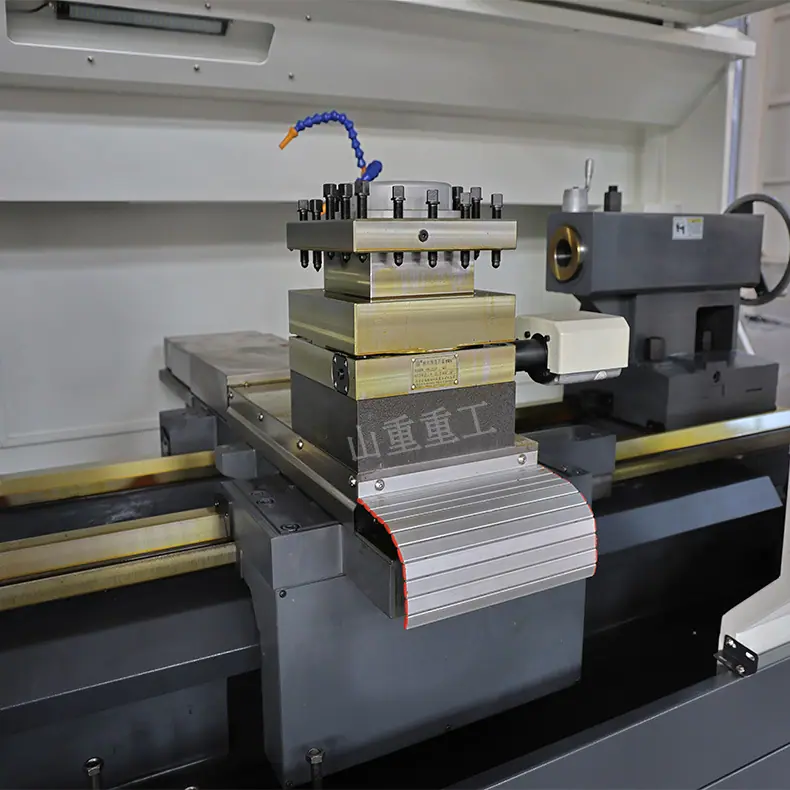

Tipo de porta-ferramentas |
Poste de torre/ferramenta |
- |
Porta-ferramentas elétrico de 4 estações Elétrico 4 posições |
|
|
Tamanho da ferramenta |
Tamanho da ferramenta |
milímetros |
32x32 |
|
|
Curso no eixo X |
Curso do eixo X |
milímetros |
420 |
|
|
Curso no eixo Z |
Curso do eixo Z |
milímetros |
850/1350/1850/2850/3850/4850/5850 |
|
|
Velocidade de alimentação rápida do eixo X |
Avanço rápido do eixo X |
mm/min |
4000 |
|
|
Velocidade de alimentação rápida do eixo Z |
Avanço rápido do eixo Z |
mm/min |
6.000 |
|
|
Diâmetro da manga do cabeçote móvel |
Diâmetro da pena do cabeçote móvel |
milímetros |
Φ120 |
|
|
Conicidade da manga do cabeçote móvel |
Cone da pena do cabeçote móvel |
- |
MT6 |
|
|
Curso da manga do cabeçote móvel |
Viagem de pena de tailstock |
milímetros |
250 |
|
|
Motor de fuso |
Motor do fuso principal |
kW |
15 |
|
|
motor da bomba de resfriamento |
Motor da bomba de refrigerante |
kW |
0,125 |
|
|
Peso da máquina Peso da máquina |
Peso para 1000 |
kg |
4800 |
|
|
Peso para 1500 |
kg |
5200 |
||
|
Peso para 2000 |
kg |
5600 |
||
|
Peso para 3000 |
kg |
6400 |
||
|
Peso para 4000 |
kg |
7200 |
||
|
Peso para 5000 |
kg |
8.000 |
||
|
Peso para 6000 |
kg |
8.800 |
||
|
Dimensões Dimensão global |
Dimensão para 1000 |
milímetros |
3500x1950x1900 |
|
|
Dimensão para 1500 |
milímetros |
4000x1950x1900 |
||
|
Dimensão para 2000 |
milímetros |
4500x1950x1900 |
||
|
Dimensão para 3000 |
milímetros |
5500x1950x1900 |
||
|
Dimensão para 4000 |
milímetros |
6500x1950x1900 |
||
|
Dimensão para 5000 |
milímetros |
7500x1950x1900 |
||
|
Dimensão para 6000 |
milímetros |
8500x1950x1900 |
||
