Analisador de Gás Multiparamétrico Cd4/Cd3, Analisador de Gás Digital Inteligente para Mineração

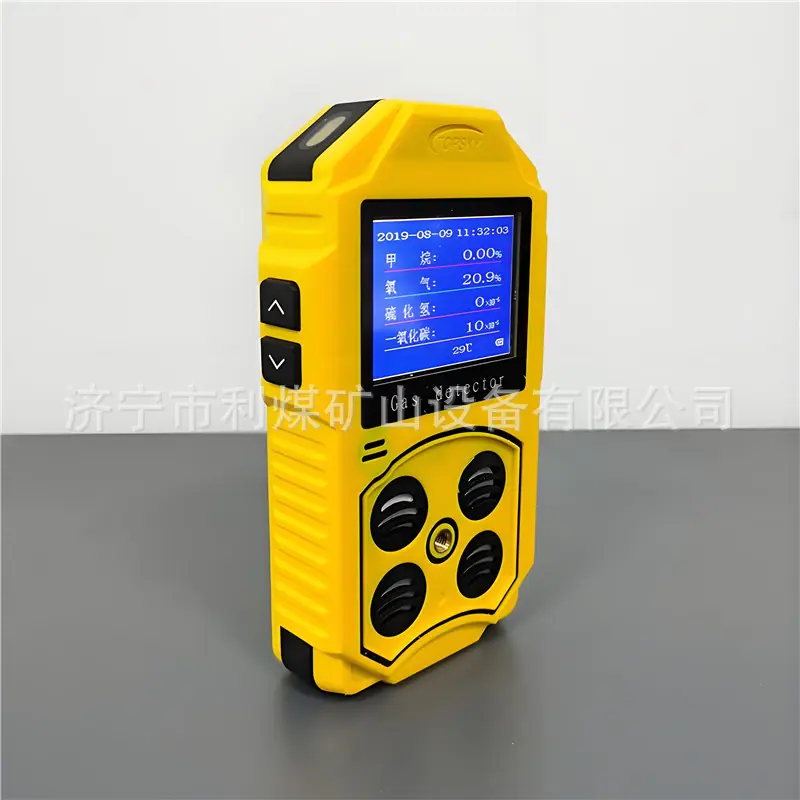

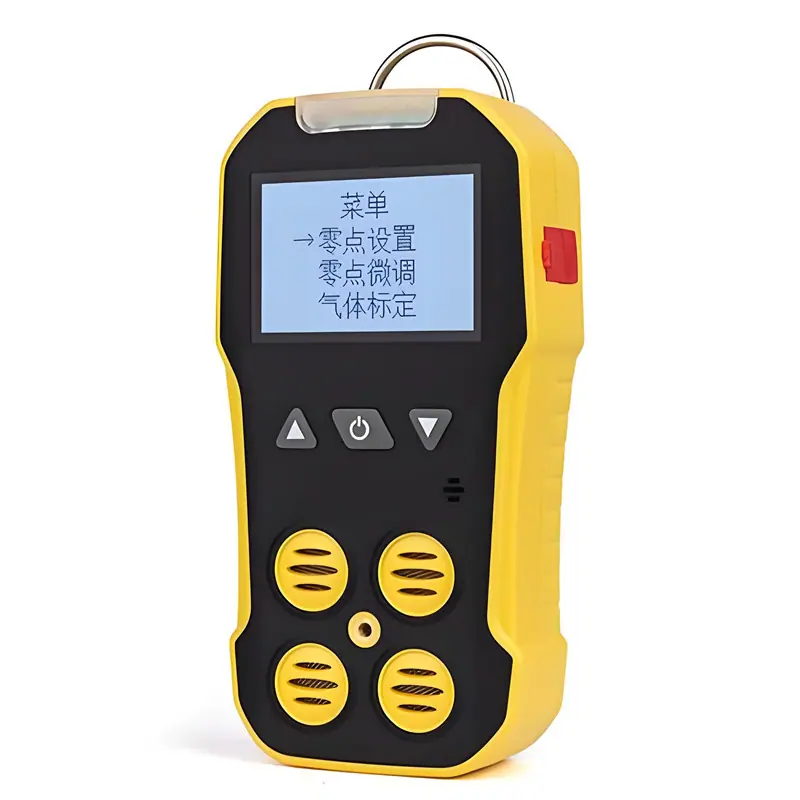

Detector de Gás Multiparamétrico CD4/CD3

1. Funções e recursos

O Detector de Gás Multiparamétrico CD3/CD4 é um instrumento de detecção digital inteligente e multifuncional, recém-desenvolvido e produzido por nossa empresa. Ele é projetado usando um microcontrolador de alto desempenho e novos componentes eletrônicos, e integra vantagens como tamanho pequeno, peso leve, funções poderosas e facilidade de uso. Este produto é principalmente adequado para a medição e alarme das concentrações de gás metano, monóxido de carbono, oxigênio e sulfeto de hidrogênio no ambiente de trabalho subterrâneo de minas de carvão. Ele pode ser transportado e usado por quadros subterrâneos, pessoal de gerenciamento, inspetores de gás e funcionários na frente de trabalho de escavação.(Nota: O CD3 não tem a função de medir gás sulfeto de hidrogênio)。

Suas principais funções são as seguintes:

1.　Meça os valores instantâneos das concentrações de metano, monóxido de carbono, oxigênio, sulfeto de hidrogênio, etc.

2. Várias funções de exibição podem exibir vários modos de trabalho e dados correspondentes.

3. Função de rastreamento automático do ponto zero, o desvio do ponto zero pode ser ajustado por uma tecla.

4. Função de sobretensão, subtensão, alarme sonoro e luminoso e desligamento automático.

5. Tempo de funcionamento super longo, o tempo de descarga não é inferior a 10 horas.

6. Função de exibição de relógio precisa.

2. Principais parâmetros técnicos

2.1 Ambiente de Trabalho: Temperatura de trabalho (0～40) ℃; Umidade relativa ≤98% (25℃)

Pressão do ar (80～116) Kpa; Velocidade do vento ≤ 8m/s

Em uma mina de carvão com um ambiente multigas incluindo metano, monóxido de carbono, oxigênio, sulfeto de hidrogênio, etc.

2.2 Resolução: Metano 0,01%; Monóxido de Carbono 1×10-6CO;

Oxigênio: 0,1%VOL; Sulfeto de Hidrogênio 0,1×10-6H2S.

2.3 Parâmetros técnicos:

2.3.1 Faixa de Medição:

Metano: (0～4,00)%CH4; Monóxido de Carbono: (0～1000)×10-6CO;

Oxigênio: (0～25,0)％O2; Sulfeto de Hidrogênio: (0,0～100,0)×10-6H2S.

2.3.2 Erro de medição: Metano: (0～1,00)% CH4, ±0,10% CH4;

(1,00~3,00)% CH4, ±10% do valor verdadeiro;

(3,00~4,00)% CH4, ±0,3% CH4.

Monóxido de carbono: (0～20)×10-6CO, ±2×10-6CO;

（>20～100）×10-6CO，±4×10-6CO；

(>100～500)×10-6CO, ±5,0% do valor medido;

(>500～1000)×10-6CO, ±6,0% do valor medido.

Oxigênio: (0,0～5,0)%O2,±0,5%O2;

（>5,0～25,0）%O2,±3%FSO2。

Sulfeto de hidrogênio: (0～49)×10-6H2S,±3×10-6H2S；

(50～100)×10-6H2S, ±10% do valor verdadeiro.

2.3.3 Tempo de Resposta: Tempo de resposta da concentração de metano não superior a 20s; Tempo de resposta da concentração de monóxido de carbono não superior a 45s; Tempo de resposta da concentração de oxigênio não superior a 35s; Tempo de resposta da concentração de sulfeto de hidrogênio não superior a 45s.

2.3.4 Função de alarme:

a. Faixa de alarme: Metano: (0,5-2,5)% CH4, configurado de fábrica em 1,00% CH4;

Monóxido de Carbono: (0～1000)×10-6CO, ajustado em 24×10-6CO na fábrica;

Oxigênio: (0,0～25,0) %VOL, ajustado para 18%VOLO2 na fábrica;

Sulfeto de hidrogênio: (0～100)×10-6H2S, definido em 10×10-6H2S na fábrica.

b. Erro de alarme: Metano: ±0,05%CH4;

Monóxido de Carbono: ±1×10-6CO;

Oxigênio: ±0,3%O2;

Sulfeto de hidrogênio: ±3×10-6H2S.

c. Método de alarme: Luz vermelha piscando, som de alarme.

d. Intensidade do som do alarme: ≥75dB.

e. Alarme de subtensão da bateria: A tensão da bateria está abaixo de 3,2V e o alarme desliga.

2.3.5 Vida útil do sensor:

Vida útil do sensor de metano ≥ 1 ano; Vida útil do sensor de monóxido de carbono ≥ 2 anos; Vida útil do sensor de oxigênio ≥ 2 anos; Vida útil do sensor de sulfeto de hidrogênio ≥ 2 anos.

2.4 Tensão de operação da bateria:

(1) Faixa de medição: 3,2V～4,2V; (2) Erro de medição: ≤±0,03V;

2.5 Tempo de trabalho contínuo com uma carga: ≥10 horas.

2.6 Vida útil de carga e descarga da bateria: > 600 ciclos.

2.7 Corrente de operação total da máquina: 210mA (durante o alarme).

Parâmetro de 2,8A e modelo da bateria:

Alta tensão de circuito aberto Uo: 4,2V, grande corrente de curto-circuito Io: 3,7A, modelo da bateria: Jingjin Energy AE1003448PMH, a bateria é encapsulada junto com a placa de proteção usando silicone, e a espessura do encapsulamento é ≥1mm.

2.9 Tipo à prova de explosão e marcação: Tipo de segurança intrínseca para minas e à prova de chamas; Marcação à prova de explosão: ExibdI

2.10 Dimensões externas: 120×68×40mm

2.11 Peso: 240g; Material da Carcaça: Plástico de Engenharia Antiestático ABS.
