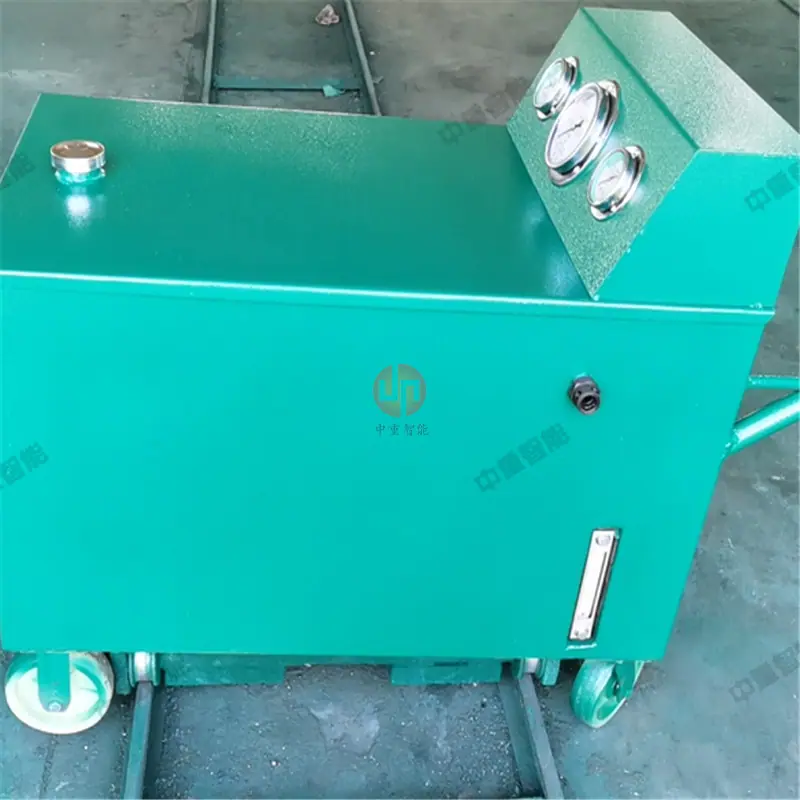

Ferramenta Manual de Enchimento Rápido de Líquido Fácil de Usar Elevador de Coluna Hidráulica para Mineração Sz-12 Elevador de Coluna Hidráulica
Variantes
Correspondências exatas por um preço menor
Produtos similares a um preço mais baixo
Características:
1. Movido por água, sem necessidade de eletricidade. Economia de energia e conveniente.
2. Preparação líquida automática com proporção estável.
3. Totalmente automático e fácil de usar. Use diretamente a pistola de injeção.
4. Tamanho pequeno, peso leve, suporte de roda 5. Silencioso.
Três princípios:
Ação: Abra a válvula de corte e a água pressurizada entra na câmara de acionamento B. A água de retorno da câmara A passa pela válvula unidirecional 4 e vai para a pistola de injeção para levantar a coluna. Ao mesmo tempo, as câmaras C e D absorvem e descarregam o óleo emulsionado e misturam-se com água para completar a distribuição do líquido. Quando a pressão da fonte de água aumenta o pilar após o pilar ser conectado ao topo, a válvula de contrapressão 5 abre automaticamente para drenar a água e passa para o estado pressurizado. A água em alta pressão após a pressurização das câmaras E e F continua a levantar o pilar único até que o suporte seja concluído. No final do curso, a válvula reversora 3 inverte automaticamente e as câmaras E e F emitem alta pressão alternadamente.
O cilindro auxiliar tem um pistão grande e um pistão pequeno, e os pistões grandes e pequenos estão no mesmo eixo.
Força motriz da água = grande impulso do pistão = pequena resistência do pistão,
Ou seja, Pwater×Slarge=Poutput×Ssmall
Saída P = (S grande / S pequeno) × P água
Principais parâmetros técnicos do elevador hidráulico automático de colunas:
|
modelo |
Relação de pressão |
Taxa de concentração |
Estágio de reforço Consumo de água |
Capacidade de armazenamento de óleo (L) |
Dimensões totais (mm) comprimento largura altura |
|
SZ-15 |
15 |
2% |
1:16 |
60 |
1133*560*703 |
|
Tamanho-9 |
9 |
1,5%、3% |
1:8 |
65 |
920*360*550 |
|
Tamanho 6 |
6 |
2-3%、4% |
1:5 |
65 |
920*360*55 |
