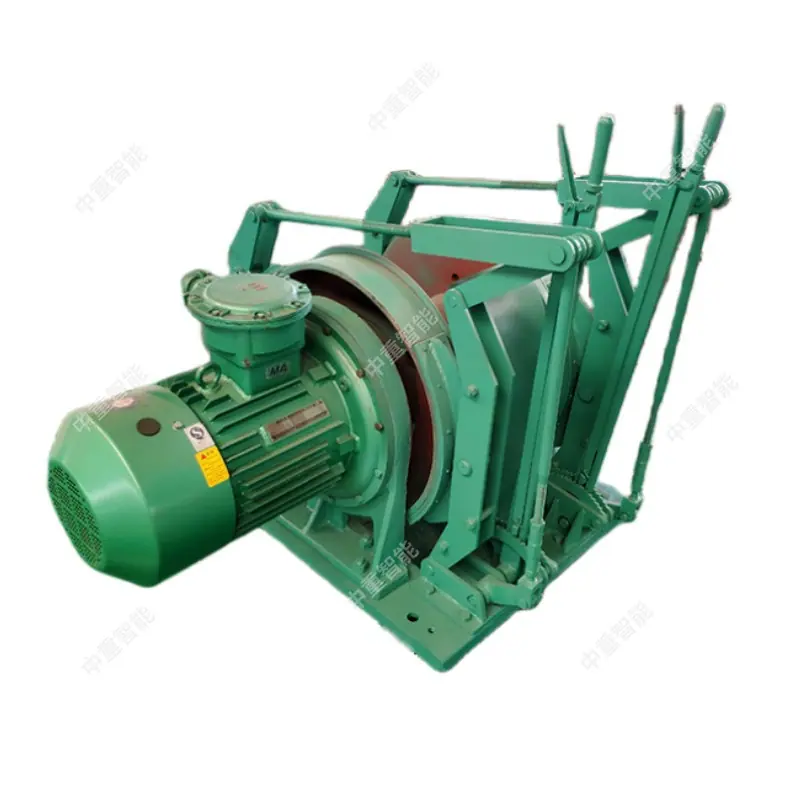

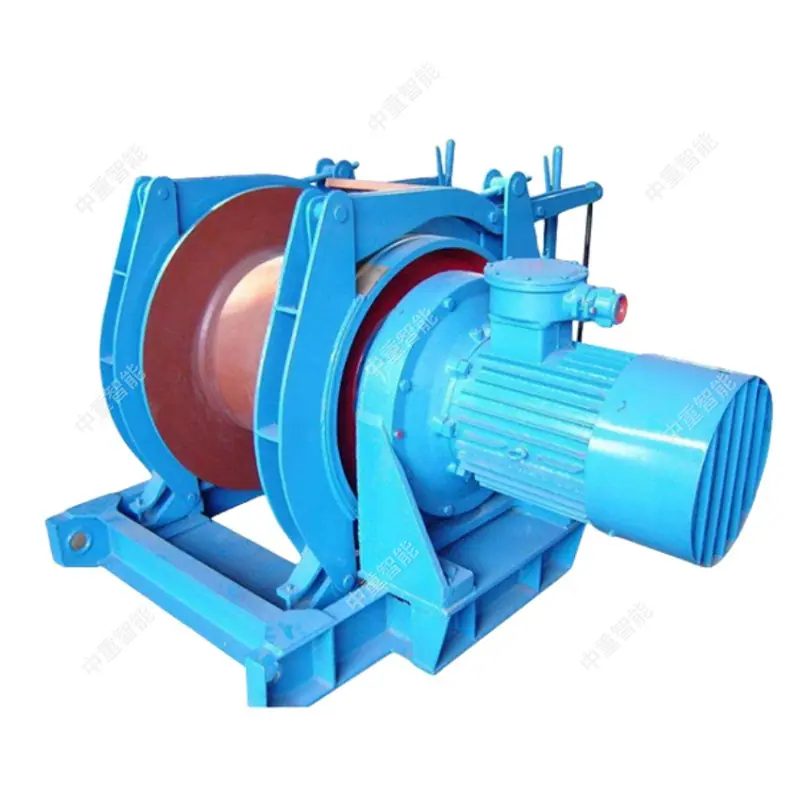

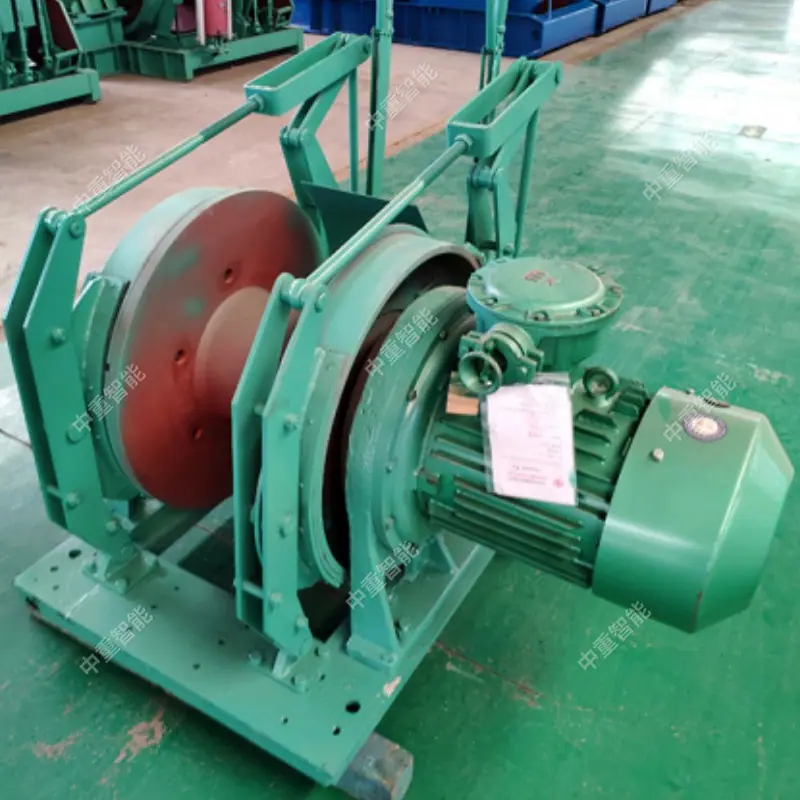

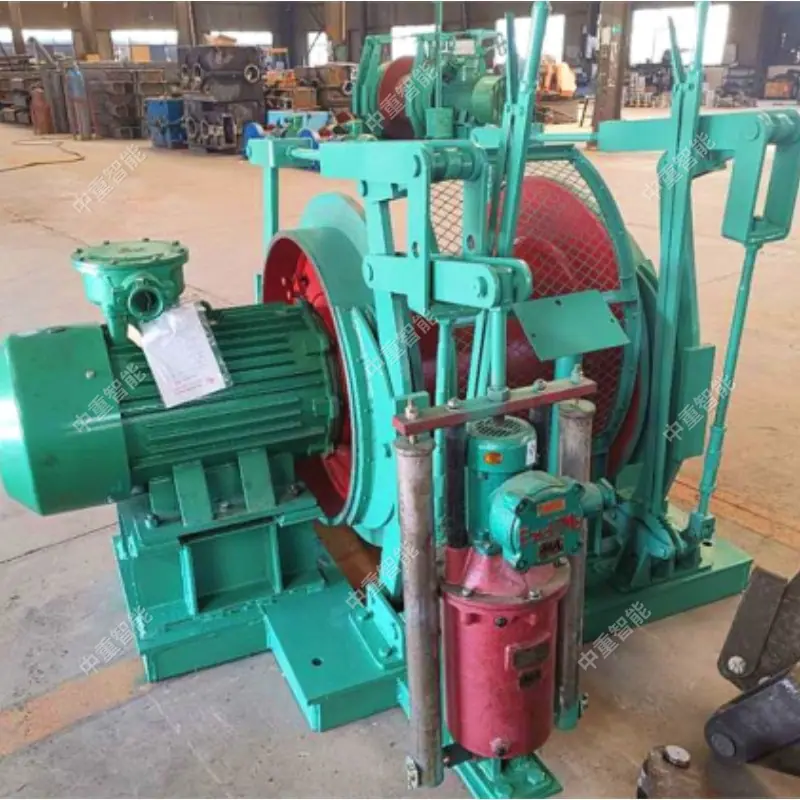

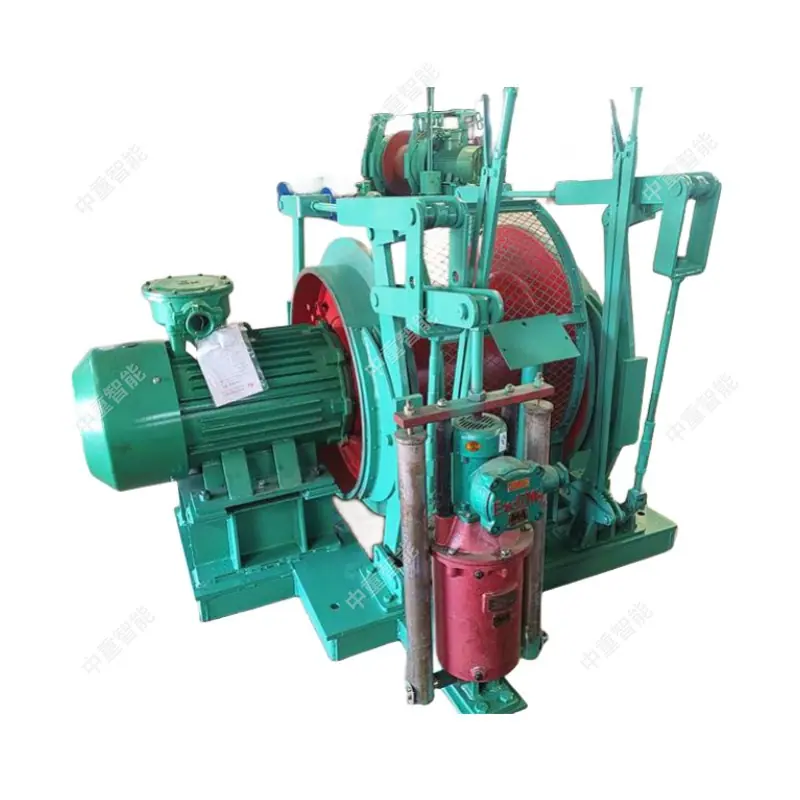

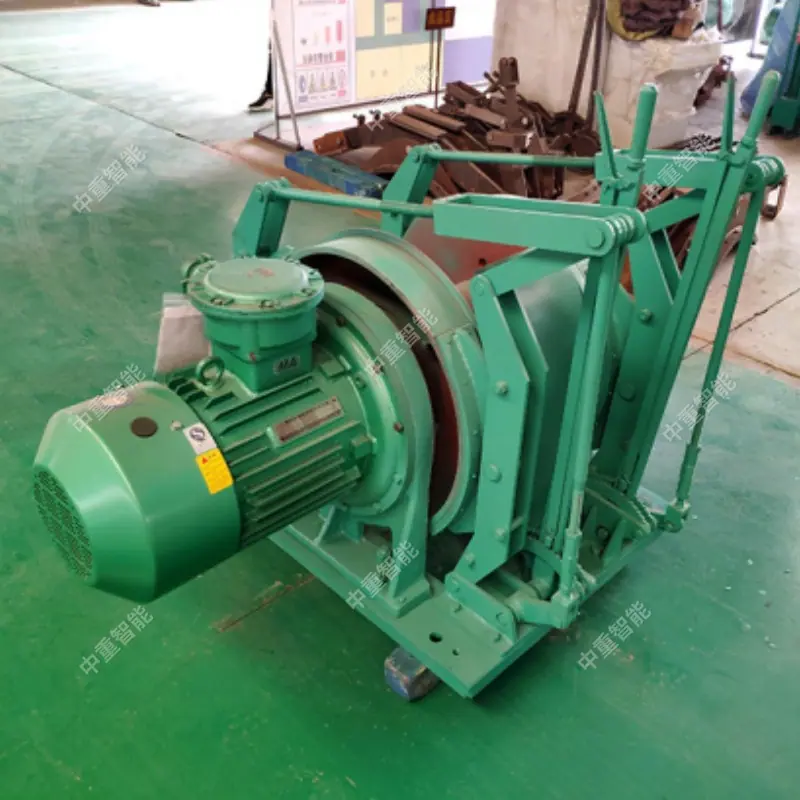

Jd-3 Guincho de Despacho para Mineração Estrutura Compacta Guincho de Despacho Operação Fácil Guincho de Despacho

Guinchos de agendamento são dispositivos de tração especialmente projetados para o agendamento de veículos subterrâneos, amplamente utilizados em áreas de trabalho de minas de carvão, depósitos de carvão, estações de carregamento e outros cenários, para puxar vagões de mina ou realizar tarefas de transporte auxiliar.

Estrutura básica e princípio de transmissão

‌Composição Estrutural‌

Os componentes principais incluem o motor elétrico, o sistema de transmissão por engrenagens planetárias, o tambor, o dispositivo de frenagem (incluindo freio de embreagem e freio) e a base.

Adotando um mecanismo de trabalho tipo enrolamento em tambor, o cabo de aço obtém tração enrolando-se ao redor do tambor.

‌Método de transmissão‌

Alcançando desaceleração e transmissão através de um sistema de engrenagens planetárias de dois estágios, o redutor planetário consiste em uma engrenagem solar, engrenagens planetárias e uma coroa interna.

As portas de embreagem e freio controlam cooperativamente a direção de rotação (para frente, para trás) e a parada do tambor.

Classificação e especificações

‌por poder‌

Os modelos mais comuns incluem: guinchos de 11,4 kW, 25 kW, 40 kW, 45 kW, 55 kW.

‌Outras dimensões de classificação‌

‌Posição do motor‌: Tipo de motor do lado esquerdo e tipo de motor do lado direito.

Método de frenagem: Freio de retenção elétrico (controle automático) e freio de retenção manual (operação direta).

Cenários de aplicação

‌Principais Aplicações‌

Manobras e programação de vagonetas de mina subterrânea, transporte na área de mineração conectando galerias, transporte de materiais em galerias inclinadas (inclinação < 30°), etc.

Ambiente aplicável: Minas contendo metano e poeira de carvão, temperatura ambiente -10℃~40℃, umidade ≤95% (a 25℃).
