Pequena Mesa Vibratória Penning para Minério Metálico, Mesa Vibratória para Lodo Fino de Mina de Ouro, Separação de Minerais de Grão Fino, Pequena Mesa Vibratória Penning para Minério Metálico

O jig de calha é um equipamento de separação por gravidade amplamente utilizado na indústria de mineração, principalmente para a separação eficiente de minérios de granulação fina (como metais preciosos e metais raros, como ouro, tungstênio, estanho, cobre, etc.). Ele alcança estratificação e separação precisas de minerais através do movimento alternativo assimétrico da superfície da cama, da ação do fluxo de água transversal e da diferença de densidade das partículas minerais. Possui as vantagens de alta taxa de recuperação, grande razão de enriquecimento e operação estável.

O agitador de aço canal é composto principalmente por três partes principais: o deck de peneiramento, a estrutura e o mecanismo de acionamento. Além disso, também inclui componentes auxiliares, como a calha de alimentação, o canal de aspersão de água e o dispositivo de ajuste de inclinação.

A superfície da tela é trapezoidal ou romboidal e equipada com calhas (barras de leito). Ela é inclinada lateralmente de 1° a 5°. Após a polpa entrar pelo chute de alimentação, sob a ação combinada do fluxo lateral de água e da vibração da superfície da tela, as partículas minerais de diferentes densidades se espalham em leque ao longo de trajetórias diferentes, sendo finalmente descarregadas separadamente pela extremidade do concentrado e pelo lado dos rejeitos.

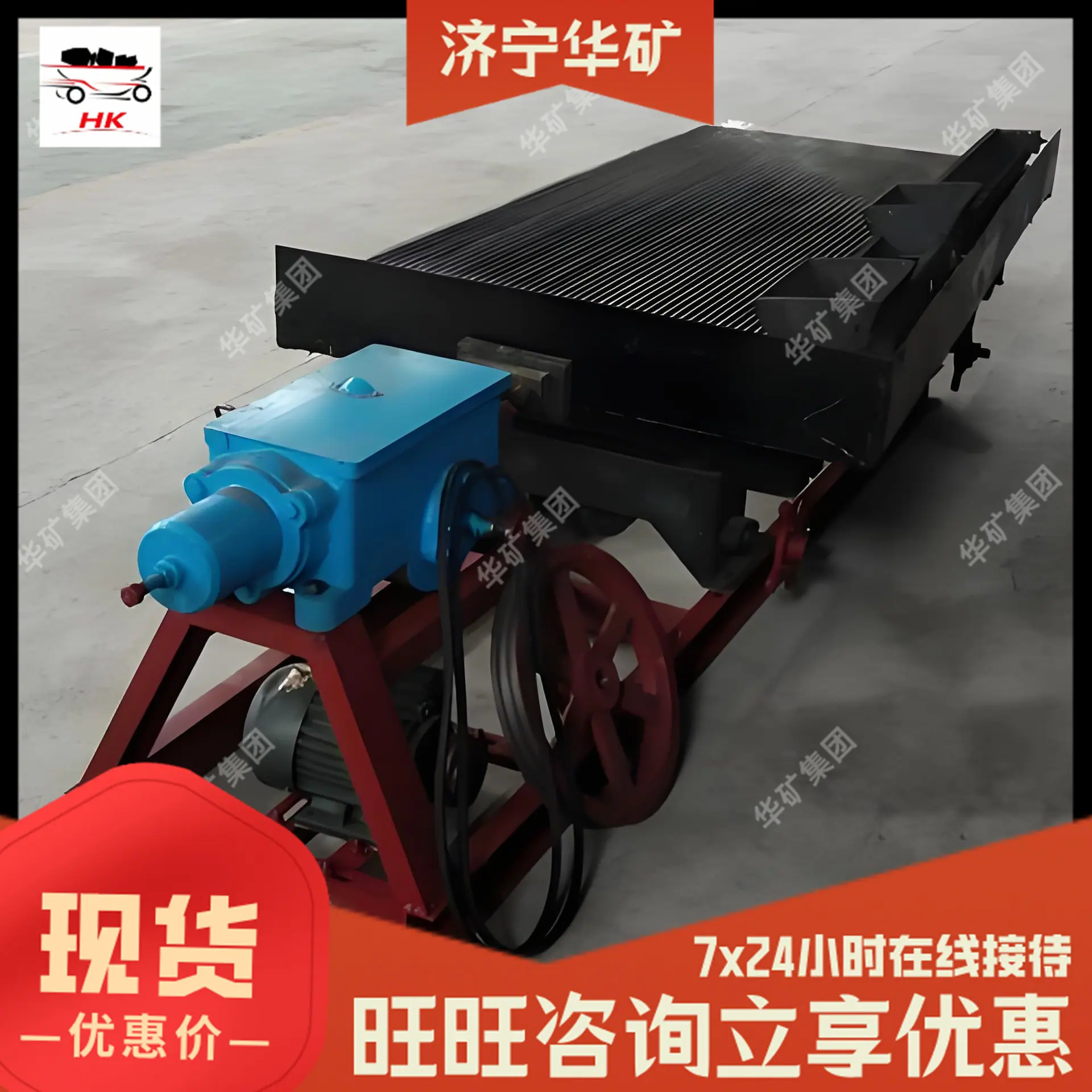

O rack usa estrutura de perfil canal para suporte e é dividido em dois tipos: "perfil canal grande" e "perfil canal pequeno", que afetam diretamente o método de instalação e a facilidade de movimentação.

O mecanismo de transmissão aciona a superfície da mesa para realizar um movimento alternativo diferencial (lento para frente, rápido para trás), fazendo com que os minerais pesados sejam gradualmente transportados para a extremidade do concentrado, enquanto os minerais leves são arrastados pela corrente de água.

De acordo com diferentes estruturas de cremalheira, as máquinas de jigging podem ser divididas em:

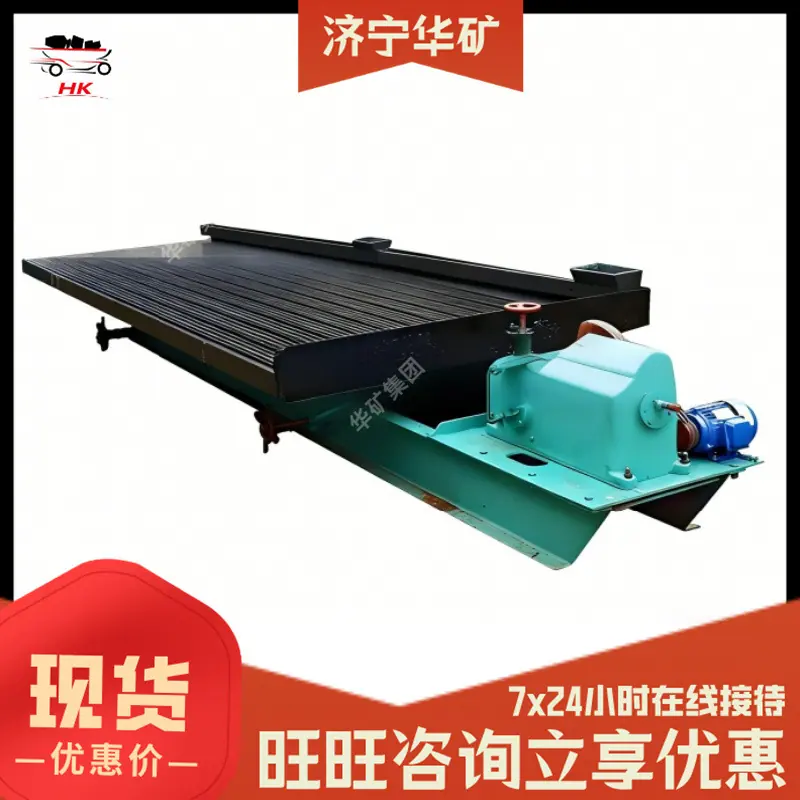

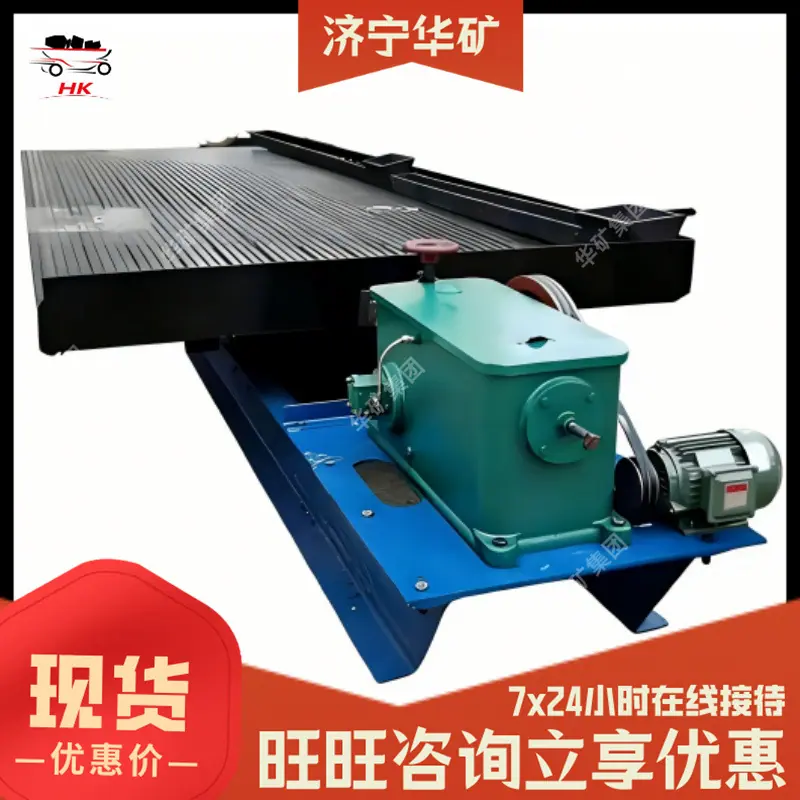

‌Misturador de Aço Canal Grande‌

Utiliza aço canal nº 28 grande como estrutura base, com uma estrutura robusta e forte resistência ao desgaste.

Fácil de instalar, não precisa de fundação embutida, basta fixá-lo em um pilar de concreto com espessura não inferior a 15 cm usando parafusos de expansão.

Pode ser selecionado e desmontado conforme necessário, conveniente para transporte e uso secundário, especialmente adequado para operações de campo ou regiões como a África.

Adequado para cenários de beneficiamento em larga escala com forte capacidade de processamento, como a separação de minérios de metais pesados como ouro, prata, tungstênio e estanho.
