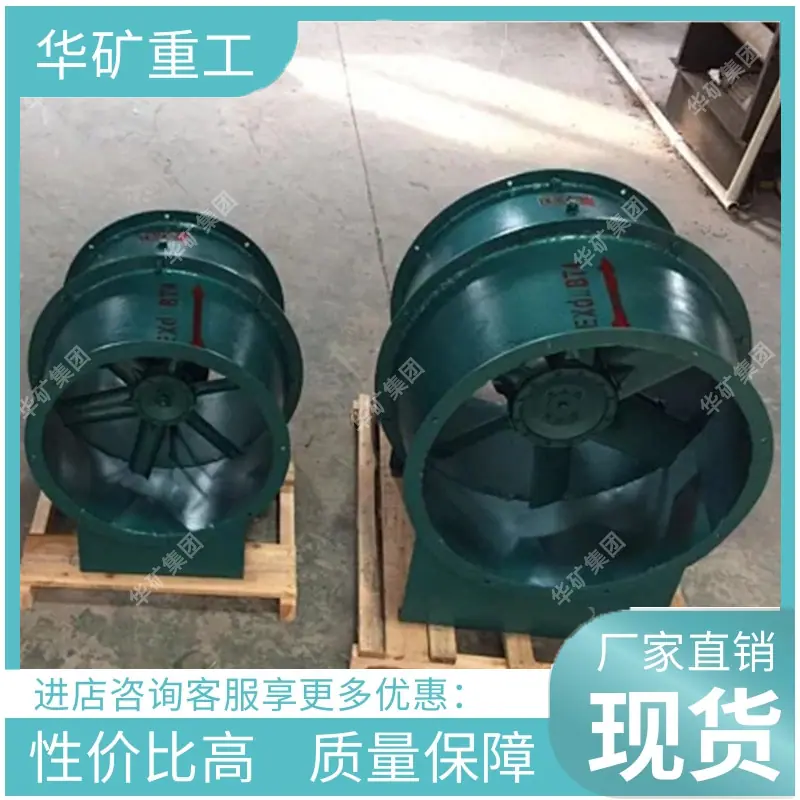

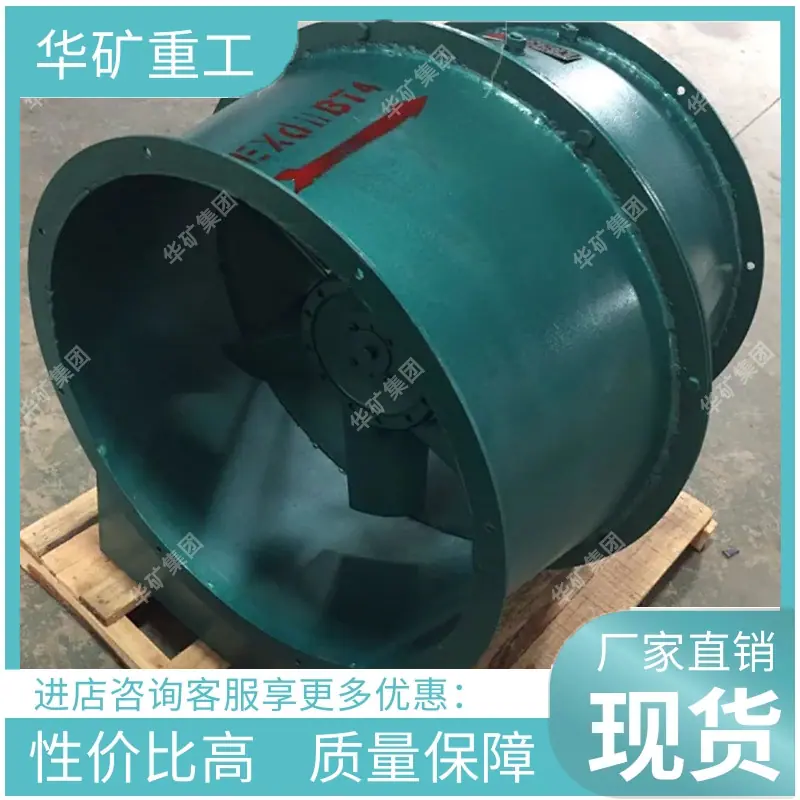

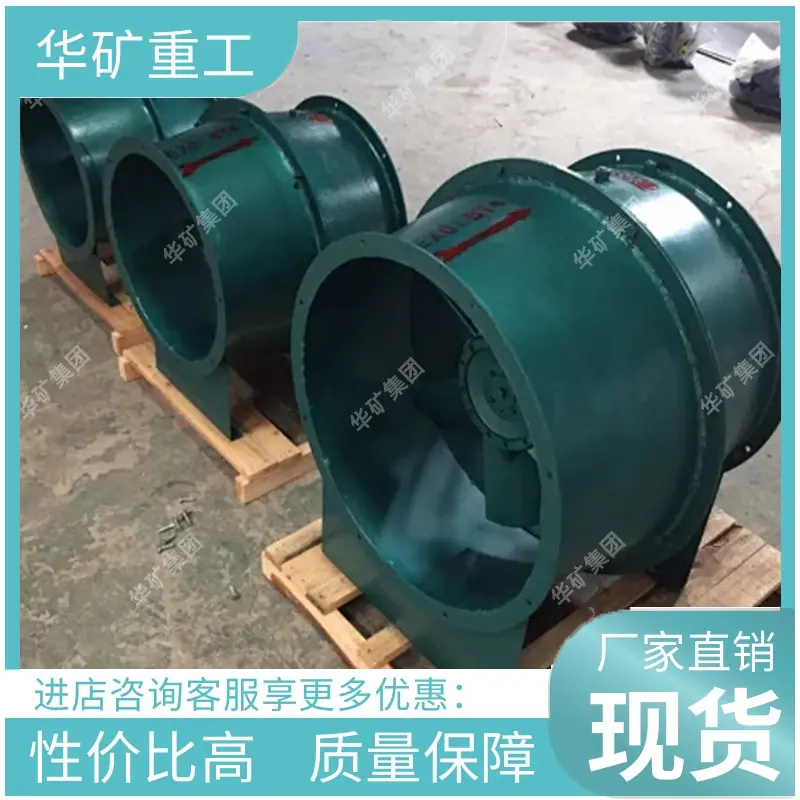

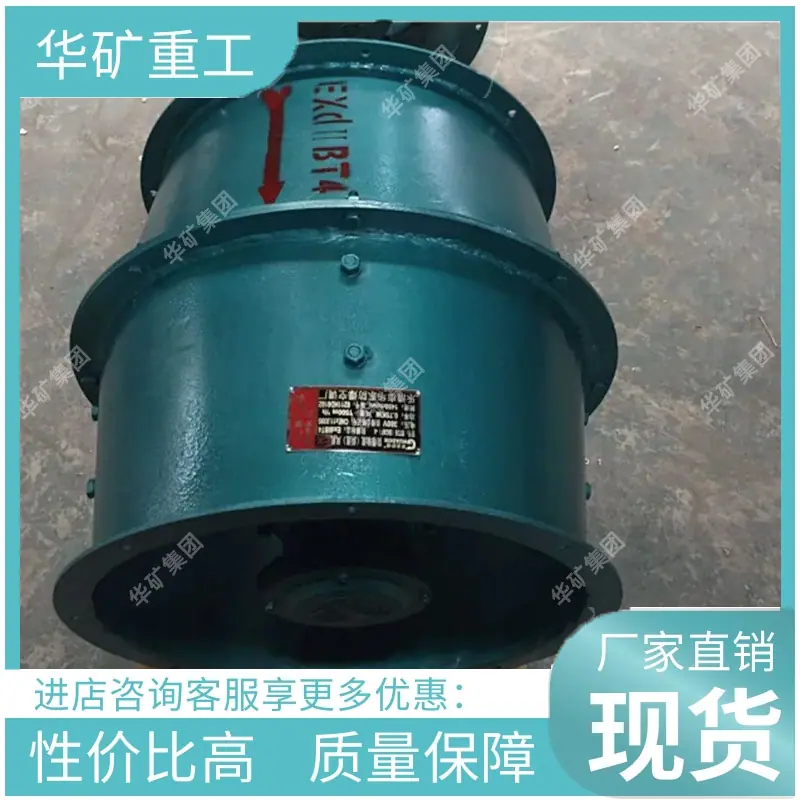

Compactos, os Ventiladores de Fluxo Diagonal são Flexíveis para Instalar e Fáceis de Manter. Ventiladores de Fluxo Diagonal à Prova de Explosão Bxgf

Os ventiladores de fluxo misto também são conhecidos como ventiladores de fluxo diagonal. Neste tipo de ventilador, o gás entra no impelidor em um ângulo em relação ao eixo, ganha energia na passagem das pás e sai em uma direção inclinada. O impelidor e o corpo do ventilador são de formato cônico. Este tipo de ventilador combina as características de ambos os ventiladores centrífugos e axiais, com uma faixa de vazão e eficiência que se situam entre os dois. Os ventiladores de fluxo misto possuem uma velocidade específica e uma altura manométrica que se encontram entre as dos ventiladores centrífugos e axiais. Dentro de um ventilador de fluxo misto, a direção do fluxo do gás no impelidor é inclinada em relação ao eixo e, portanto, o fluxo de gás possui fortes características tridimensionais. Os ventiladores de fluxo misto não só possuem o alto coeficiente de pressão e a ampla faixa de operação dos ventiladores centrífugos, mas também o alto coeficiente de vazão e a alta eficiência dos ventiladores axiais. Nos últimos anos, com a pesquisa aprofundada sobre ventiladores de fluxo misto, eles têm sido amplamente utilizados em indústrias como mineração, têxtil, metalurgia, usinas de energia, aviação e construção. Pesquisas descobriram que o fluxo interno nos impelidores de fluxo misto é extremamente uniforme e suave, com menor perda por vórtice. Isso ocorre principalmente porque o fluxo de ar nos ventiladores de fluxo misto muda gradualmente de axial para inclinado ao entrar na passagem de fluxo e, após sair do impelidor, torna-se lentamente radial. Isso resulta em menores perdas de fluxo interno nos ventiladores de fluxo misto. Além disso, como o projeto das pás está em conformidade com a lei do fluxo tridimensional, ele garante pequenas perdas por impacto na entrada do ventilador e mantém uma distribuição uniforme de pressão e velocidade na direção da largura na saída do ventilador. Ao projetar o impelidor, a velocidade relativa do fluxo de ar pode ser aumentada, melhorando assim a eficiência do ventilador. Portanto, os ventiladores de fluxo misto têm eficiência muito alta, especialmente em baixas vazões, onde o impelidor de fluxo misto mantém alta eficiência. Além disso, em comparação com os ventiladores centrífugos, os ventiladores de fluxo misto geram menos ruído. Isso ocorre principalmente porque o fluxo interno nos ventiladores de fluxo misto é mais uniforme, com menor perda por vórtice, e o fluxo de ar tem menor probabilidade de separação. A contração da forma meridional da parede externa do impelidor de fluxo misto ajuda a evitar que o vórtice de vazamento da ponta se desfaça na passagem das pás, o que também é uma razão para as melhores características de ruído dos ventiladores de fluxo misto.

Parâmetros do produto do ventilador de fluxo diagonal à prova de explosão:

Modelo: BXGF

Tensão: 380V

Potência: 0,75 kW

Velocidade: 1450 r/min

Peso bruto: 39,1 kg

Peso líquido: 31kg
