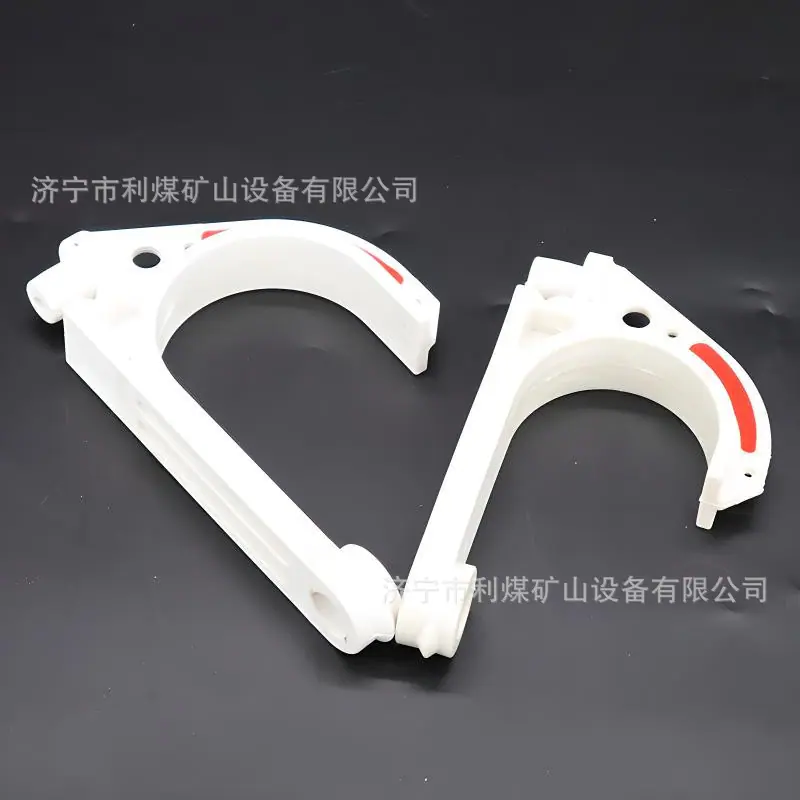

GL-T-PVC(18/2 x 3,20/1 x 3) Gancho para Cabo de Mina Série Combinada 18 Gancho de Cinco Ganchos Gancho Gancho

Gancho para cabos de mineração: De acordo com o número de cabos ou tubos assumidos, pode encurtar muito o tempo de instalação e reduzir os custos de manutenção. Após a montagem, o gancho não oscila para a esquerda e para a direita, e não há necessidade de mover o gancho inferior ao remover o gancho do meio. Possui aparência bonita e montagem e desmontagem simples. É um produto ideal para substituir ganchos de cabos metálicos tradicionais, especialmente adequado para a instalação de cabos subterrâneos em minas de carvão.
Parâmetros técnicos:
1. Qualidade de aparência: A superfície é lisa e plana, sem rebarbas, poros, carbonização e partículas; os sinais refletivos são claros e afixados na posição correta. A distância de observação dos sinais refletivos sob luz no escuro é superior a 10m.
2. Carga de suporte: Manter a carga de trabalho especificada por 2 minutos sem trincas ou rupturas.
3. Força de tração: Força de tração máxima ≥ 3500N
4. Deflexão: <20mm
5. Tenacidade ao impacto: ≥25KJ/㎡
6. Resistência superficial: O valor médio da resistência da superfície superior é ≤3,0×108, o valor médio da resistência da superfície superior é ≤3,0×108
7. Desempenho de combustão do queimador a álcool: tempo médio de queima da chama 0,55s, tempo máximo de queima da chama: 0,65s, tempo médio de queima sem chama 0,76s, tempo máximo de queima sem chama 0,85s

instruções de instalação

1) Selecione ganchos de cabo apropriados de acordo com o modelo do cabo e o diâmetro externo. A cada 0,5m~1m (ou enquanto o cabo não ceder) é uma unidade de suspensão. Cada unidade suspende um ou mais ganchos de cabo de acordo com o número de cabos.

2) Ao pendurar, primeiro passe os parafusos especiais (parafusos de expansão M14) ou outras peças de suspensão pelos furos de fixação elétrica do gancho e fixe-os na parede do poço. Quando o gancho estiver fixado, o gancho curvo estará pendurado verticalmente. Se vários cabos forem pendurados, um conjunto de ganchos deve ser usado para pendurar em série.

3) Quando dois ganchos são conectados em série, primeiro insira a saliência na extremidade inferior do gancho fixo na cabeça côncava na extremidade superior do gancho e fixe-o com parafusos de conexão; alinhe a cabeça côncava superior do próximo gancho com a saliência na extremidade inferior do gancho anterior e fixe-o com parafusos de conexão (Figura 1). A conexão em série é bem-sucedida. Vários ganchos podem ser conectados em série aos pares, e assim por diante.

4) Se o gancho (série) necessitar de fixação especial no túnel inclinado, ele pode ser fixado na parede do poço com parafusos especiais (M5) no furo de montagem inferior. Ao instalar o conjunto de ganchos em série no arco do poço, o ângulo máximo de inclinação não pode exceder 20 graus.

5) O número de ganchos que podem ser conectados em série em cada unidade não deve exceder 10.

6) Para melhorar a qualidade da suspensão, a seção reta da haste do gancho deve ficar próxima à parede do poço quando estiver parada. Se isso não for possível, o número de conexões em série deve ser reduzido adequadamente ou um único grupo de unidades deve ser suspenso. Certifique-se de que a parede traseira do gancho esteja próxima à parede do poço e não suspensa no ar.

7) Após a fixação, os trabalhadores da construção pisam no chão e inserem cuidadosamente os cabos nos ganchos de arco um por um para completar a tarefa de suspensão da unidade.

8) É estritamente proibido que os trabalhadores da construção alimentem rapidamente o cabo no gancho de arco pulando no ar, pois isso pode fazer com que o gancho de arco suporte o peso do cabo e do corpo humano em um instante, causando sua quebra.

9) Os trabalhadores da construção civil só podem soltar o cabo após confirmarem que o cabo entrou no gancho de arco como um todo.

10) Especificações e modelos
