1.1 Visão geral

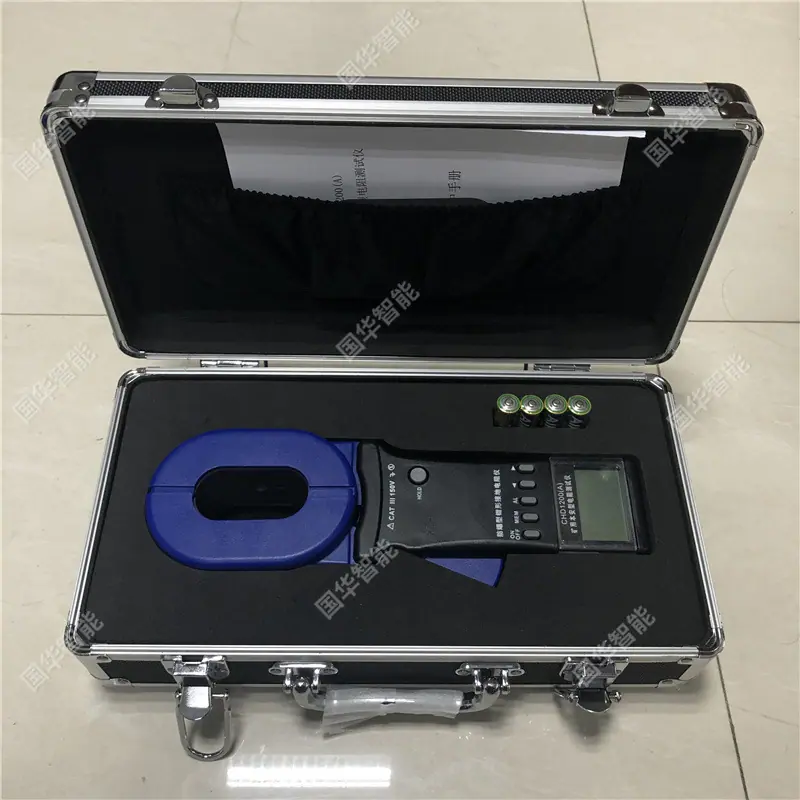

O testador de resistência intrinsecamente seguro para minas CHD1200 é amplamente usado em medições de resistência de aterramento e medições de resistência de loop em energia, telecomunicações, meteorologia, campos de petróleo, construção e equipamentos elétricos industriais. Ao medir um sistema de aterramento com um loop, não há necessidade de desconectar o cabo de aterramento e nenhum eletrodo auxiliar é necessário. É seguro e rápido. Ele pode medir falhas de aterramento que não podem ser medidas por métodos tradicionais e pode ser usado em ocasiões em que os métodos tradicionais não podem medir. O testador de resistência intrinsecamente seguro para minas mede o valor abrangente da resistência do corpo de aterramento e da resistência do cabo de aterramento.
O testador de resistência intrinsecamente seguro para mineração CHD1200 passou pela certificação de marca de segurança e atende aos requisitos do GB3836-2000 "Equipamento elétrico para ambientes com gases explosivos".
1.2 Parâmetros técnicos
Parâmetros do projeto Parâmetros básicos
Erro de Faixa Faixa
Medição de resistência (Ω) 0,1Ω~50,0Ω ±(1% do valor real + 0,1Ω)
50,0Ω~100Ω ±(1,5% do valor real + 0,5Ω)
100Ω~200Ω ±(2% do valor real + 1Ω)
200Ω~400Ω ±(5% do valor real + 5Ω)
400Ω~600Ω ±(10% do valor real+10Ω)
600Ω~1200Ω ±(20% do valor real + 20Ω)
Armazenamento de dados 99 grupos
Temperatura de trabalho e umidade -20℃-55℃; 10%RH-90%RH
Tamanho da mandíbula: mandíbula longa 65 mm × 32 mm;
O tamanho da abertura da mandíbula é de 35 mm de comprimento.
Campo magnético externo, campo elétrico <40A/m; <1V/m
Tempo de medição única 0,5 segundos
Frequência de medição de resistência>1KHz
1.3 Princípio de medição
O princípio básico da medição da resistência do solo com o testador de resistência intrinsecamente seguro CHD1200 para minas é medir a resistência do loop. As mandíbulas do alicate amperímetro consistem em uma bobina de tensão e uma bobina de corrente. A bobina de tensão fornece um sinal de excitação e induz um potencial elétrico E no loop medido. Sob a ação do potencial elétrico E, uma corrente I será gerada no loop medido. O alicate amperímetro mede E e I, e a resistência medida R pode ser obtida pela seguinte fórmula.
2. Descrição da função da fonte de alimentação
1. Este instrumento é alimentado por uma fonte de alimentação de 6 V (4 pilhas AA). Quando a voltagem da bateria for menor que 5,3 V, um símbolo de voltagem baixa da bateria aparecerá no visor, indicando que a bateria deve ser substituída.
2. Abra a tampa da bateria na direção indicada, remova a bateria do compartimento da bateria, insira uma nova bateria e feche a tampa da bateria.
