1 Descripción general

Las operaciones subterráneas en las minas de carbón son propensas a accidentes porque están lejos de la superficie, el terreno es complejo y el entorno es hostil. Al utilizar un sistema de videovigilancia remota, el personal de monitoreo en superficie puede monitorear directamente la situación subterránea en tiempo real. Esto no solo monitorea y registra visualmente la situación de producción segura en el sitio de trabajo subterráneo, sino que también permite la detección oportuna de peligros potenciales de accidentes, previniéndolos antes de que ocurran. Además, puede proporcionar datos de imagen de primera mano relevantes para el análisis posterior a un accidente. Por lo tanto, el sistema de videovigilancia remota es un componente importante de los sistemas modernos de monitoreo de seguridad en la producción minera.

Con el desarrollo de la tecnología de redes y la tecnología informática, la aplicación de redes IP basadas en el protocolo TCP/IP se ha vuelto muy popular. El establecimiento de redes troncales de banda ancha de alta velocidad y el rápido desarrollo de sistemas de acceso de alta velocidad en diversas regiones han promovido el desarrollo de diversas aplicaciones de comunicación por video basadas en IP, como los sistemas de videovigilancia remota en red. Los sistemas modernos de videovigilancia remota en red se están introduciendo en los sistemas de monitoreo de seguridad de minas de carbón.

El sistema de video puede realizar las funciones de llamada y control de los recursos de video de monitoreo, logrando las funciones básicas de llamada unificada, conmutación y control de video de todos los puntos de monitoreo e instalaciones relacionadas; proporciona la función de interfaces de llamada para acceder, llamar y mostrar imágenes de video; tiene la función de mostrar recursos de video basada en una lista, proporcionando una forma rápida de llamar a imágenes de video y logrando la llamada rápida de imágenes de cámaras; tiene la función de patrulla de video, que puede configurar listas de patrulla con anticipación para las unidades de visualización especificadas en la pantalla grande, y activar la función de patrulla de video manual o automáticamente; tiene la función de control para PTZ de cámara, que puede controlar parámetros como la rotación de la lente de la cámara, la apertura, el zoom y la distancia focal; puede controlar los parámetros de la lente de la cámara mediante operación de teclado; tiene la función de control de decodificador de video, que controla la conexión de la transmisión de video del decodificador de video, controlando así el contenido de las imágenes mostradas en la pantalla grande; tiene la función de reproducción de recuperación de video histórico y recuperación inteligente, que puede recuperar y reproducir imágenes de video históricas almacenadas según condiciones como atributos de la cámara y tiempo; tiene la función de procesamiento de enlace de video de alarma, que puede responder inmediatamente a la información de alarma de video enviada dentro del grupo, ver y procesar el video de alarma en tiempo real, y opcionalmente mostrarlo en la pantalla grande.

2. Arquitectura del Sistema

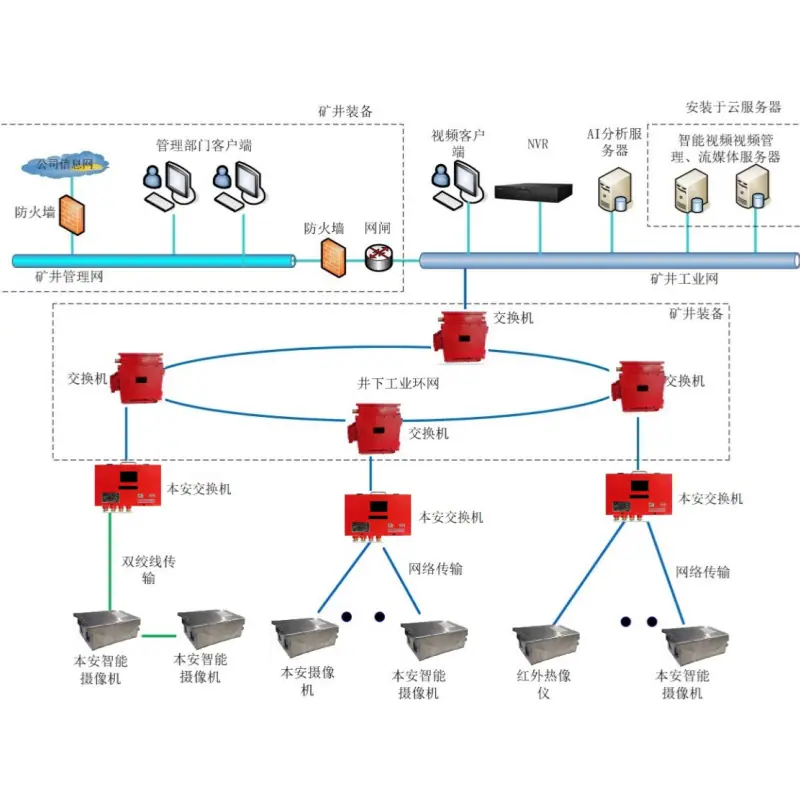

El sistema se divide en tres partes: equipo de front-end, red de transmisión y equipo del centro de monitoreo, como se muestra en la siguiente figura:

Transmitido a través de la red de anillo Ethernet industrial existente. Para reducir la instalación de cables ópticos, se instalan switches de red de anillo KJJ660 a prueba de explosión y de seguridad intrínseca de 10 Gigabit en las ubicaciones donde se concentran las cámaras. El switch minero de seguridad intrínseca puede proporcionar interfaces de red o interfaces de par trenzado. La transmisión por par trenzado se utiliza en las áreas de la frente de excavación que requieren movimiento frecuente; la transmisión de red se utiliza en otras áreas.

3. Funciones del sistema

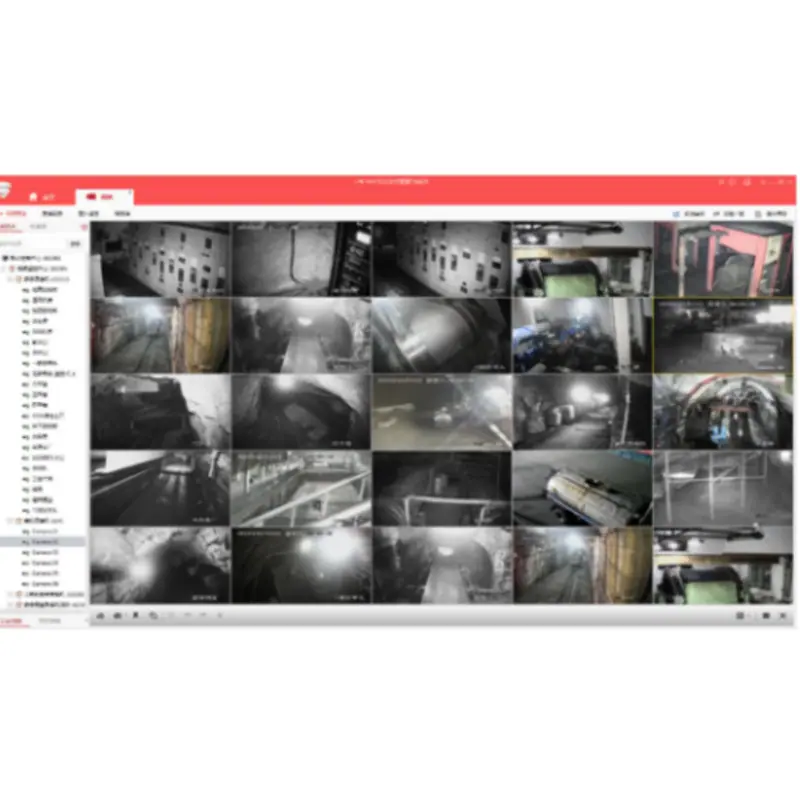

1、Plataforma de Monitoreo Digital

El software de la plataforma incluye los siguientes módulos funcionales: Módulo de Gestión de Video, Módulo de Gestión de Datos, Módulo de Intercambio de Medios. La forma de alojamiento físico para cada módulo de servicio es un Servidor, formando el Servidor de Gestión de Video, el Servidor de Gestión de Datos y el Servidor de Intercambio de Medios. La forma de alojamiento físico para el cliente es un PC de alto rendimiento, formando el Cliente de Configuración y el Cliente de Operación. Las funciones principales de cada servidor de aplicaciones se muestran en la siguiente tabla:

Funciones Principales de Cada Servidor de Aplicaciones en la Plataforma de Software

El switch central admite fuentes de alimentación duales.

Servidor de Gestión de Video: Gestión unificada de equipos de videovigilancia.

Servidor de Gestión de Datos: El proveedor de servicios de almacenamiento en red, se basa en IP SAN para proporcionar capacidad de almacenamiento y es responsable de la formulación, ejecución y supervisión de los planes de almacenamiento.

Servidor de Intercambio de Medios: Reenvía flujos de datos en tiempo real a múltiples usuarios para su visualización, sirviendo para aliviar la presión sobre los dispositivos de front-end, ahorrar ancho de banda en la capa de acceso a la red y aislar los dispositivos de red internos y externos.

Configuración del Cliente: Los administradores del sistema realizan operaciones como agregar, modificar y eliminar información sobre dispositivos, servidores, unidades de control y usuarios, y mantienen la información de la base de datos del servidor de gestión de video. Pueden configurar horarios de grabación, permisos de usuario, diseños de muros de video, etc.

Cliente de Operación: El objeto sobre el que los usuarios realizan operaciones de monitoreo diarias, incluyendo: vista previa, control PTZ, reproducción, cambio a pantalla mural, manejo de alarmas, consulta de registros, etc. El centro de control tiene funciones jerárquicas dependiendo de los permisos asignados.
