Tubo de Desvio de Gás de Mineração de PVC com Baixa Resistência ao Fluxo, Tubo de Desvio para Drenagem de Gás, Tubo de Desvio de Gás de Mineração

Introdução do produto do tubo guia de drenagem de gás:

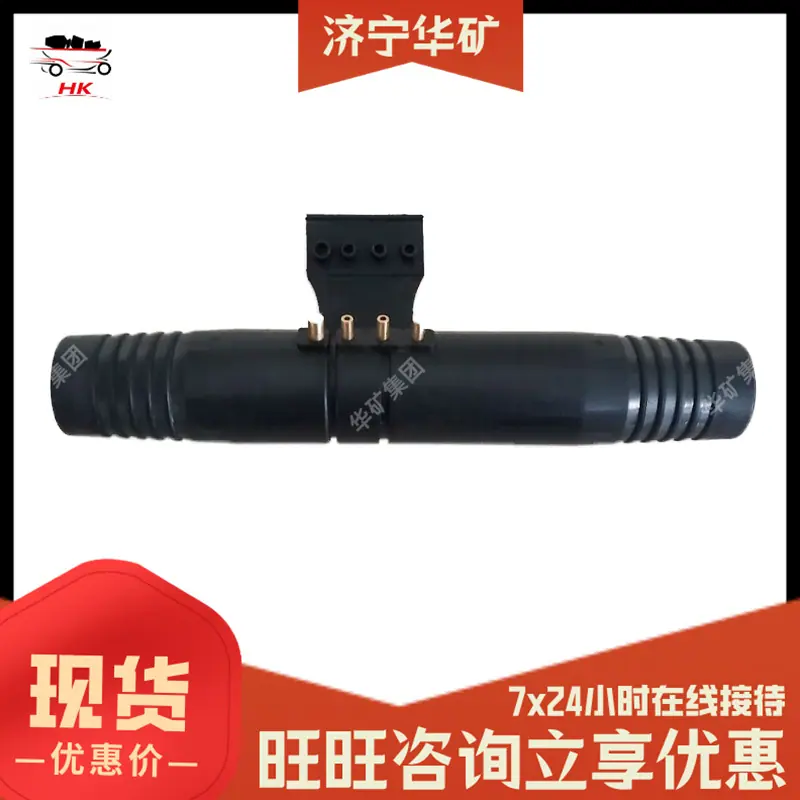

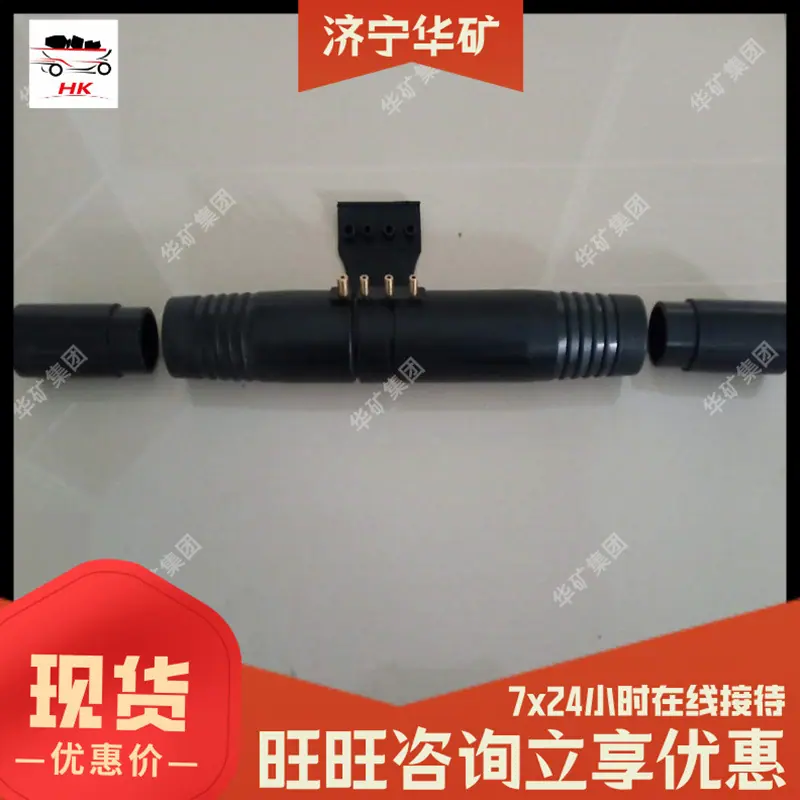

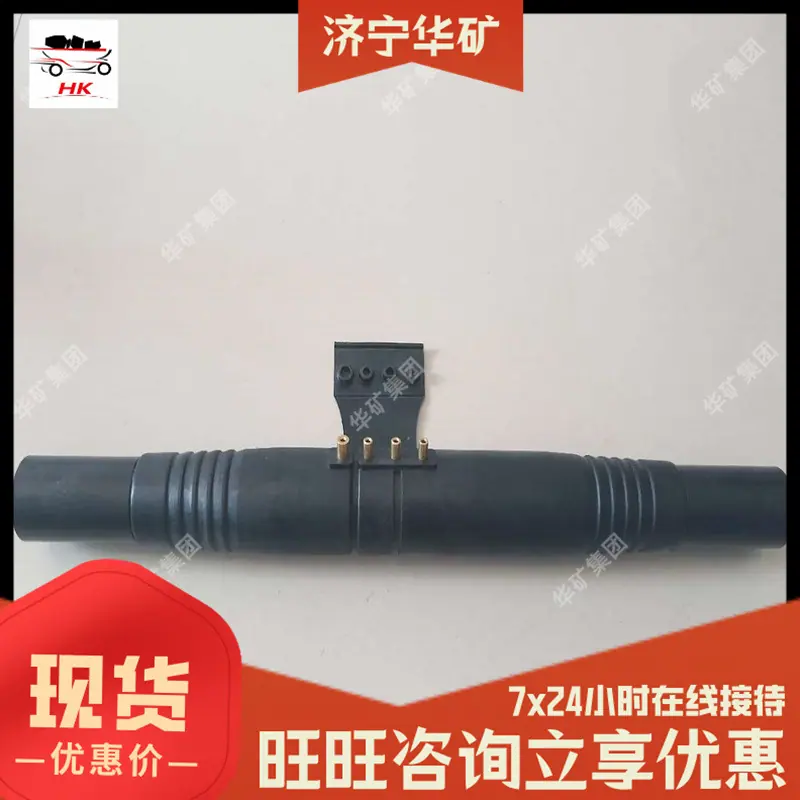

O tubo guia, também conhecido como conector rápido do instrumento de medição de parâmetros abrangente de extração de gás, é usado principalmente em conjunto com o instrumento de medição de parâmetros abrangente de extração de gás CJZ70, incluindo um corpo principal, um orifício de medição de gás, um filtro de poeira, etc. O corpo principal é um corpo tubular. Um orifício de medição de gás está disposto na parede do corpo tubular. O tubo guia é conectado em série à tubulação de extração de gás perfurada quando em uso. Como um orifício de medição está disposto na parede do tubo guia, o orifício de medição inclui um orifício de coleta de gás e um orifício de inserção da sonda de fluxo. Quando em uso, o detector do instrumento de medição de parâmetros abrangente de extração de gás portátil é conectado diretamente ao orifício de medição no tubo guia, e a situação de extração de gás pode ser medida a qualquer momento; além disso, um filtro de poeira é disposto radialmente no corpo tubular para evitar que grandes partículas de poeira impactem a sonda de fluxo no orifício de inserção da sonda de fluxo. Possui estrutura simples e é seguro de usar. Ele pode realizar a coleta de amostras de gases, a medição da concentração de gás, fluxo, temperatura e pressão, e é muito conveniente de usar.

Instruções para uso do tubo guia de drenagem de gás:

Quando em uso, conecte diretamente o detector do instrumento de medição de parâmetros abrangente de extração de gás portátil ao orifício de medição no tubo guia, e você pode medir e observar a extração de gás a qualquer momento; além disso, um filtro de poeira é disposto radialmente dentro do corpo tubular para evitar que grandes partículas de poeira impactem a sonda de fluxo no orifício de inserção da sonda de fluxo. A estrutura é simples e segura de usar. Ele pode realizar as funções de coleta de amostras de gases, medição de concentração de gás, vazão, temperatura e pressão, etc. É muito conveniente de usar, tem bons benefícios sociais e econômicos e é fácil de promover e aplicar.

Especificações do tubo guia de drenagem de gás:

Diâmetro interno φ63 (1 polegada) Tamanho: comprimento 190mm Diâmetro interno da interface 25mm Diâmetro externo 30mm

Diâmetro interno φ50 (2 polegadas) Tamanho: comprimento 380mm Diâmetro interno da interface 46mm Diâmetro externo 54mm
