Sonda Rotativa Hidráulica Tipo Coluna Zyj-400/280 Compra Direta Sonda Rotativa Hidráulica

A perfuratriz rotativa hidráulica tipo coluna ZYJ-400/280 usa brocas compostas de metal duro, diamante e hastes de perfuração em espiral com brocas de carvão para perfuração rotativa. É adequado para perfuração avançada de detecção de gás e água em túneis rochosos e faces de mineração, com profundidade de perfuração de 50 a 70 metros. É equipado com pilares para sustentação e fixação de trilhos guia e adota método de aperto superior. Uma placa de conexão ajustável de 360 ​​graus é usada entre o trilho-guia e a coluna para garantir ângulos de furo ajustáveis ​​de 360 ​​graus.

A perfuratriz rotativa hidráulica tipo coluna ZYJ-400/280 adota mecanismo de transmissão hidráulica, que possui grande capacidade de perfuração, velocidade rápida, operação simples, operação estável e confiável e instalação móvel conveniente. Sistema de levantamento totalmente automático, estável e confiável, perfuração precisa e alta precisão. Controle hidráulico automático, mudança de velocidade contínua, operação simples e longa distância de controle remoto. A plataforma de perfuração tem as características de rápida velocidade de quebra de rocha, longa distância de perfuração, economia de tempo e esforço e alta eficiência de trabalho.

Escopo aplicável da plataforma de perfuração rotativa hidráulica de coluna ZYJ-400/280

A perfuratriz rotativa hidráulica de coluna ZYJ-400/280 é adequada para furos de explosão superiores, furos de drenagem de água, furos de drenagem de gás, furos de reboco, furos de exploração de endereço e outros furos de engenharia. É adequado para vários veios de carvão e formações rochosas com sistema de solidez rochosa f≤10. A plataforma de perfuração pode fazer furos arbitrariamente dentro das faixas de azimute e inclinação especificadas na tabela de parâmetros básicos. Ele pode ser usado com vários tipos e especificações de ferramentas de perfuração para atender a diferentes requisitos de perfuração.

Características estruturais da perfuratriz rotativa hidráulica tipo coluna ZJ-400/280

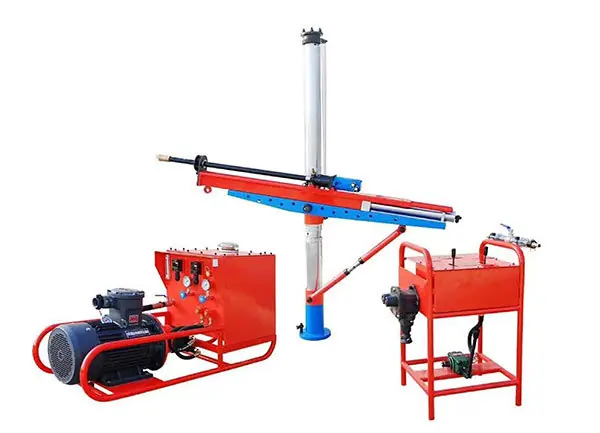

A perfuratriz rotativa hidráulica de coluna ZYJ-400/280 é composta principalmente por uma estação de bombeamento, um motor principal, uma plataforma operacional e ferramentas de perfuração; é fácil de instalar, desmontar e mover. A estação de bombeamento aciona a bomba de óleo para girar através de um motor elétrico à prova de explosão, converte energia elétrica em energia hidráulica (óleo de pressão) no circuito de óleo rotativo e no circuito de óleo de propulsão e, em seguida, fornece o óleo de pressão ao atuador hidráulico através do um válvula de passagem e grupo de válvulas de reversão no console. mecanismo, realizando assim diversas funções da plataforma de perfuração, tornando a operação simples e prática.

O projeto da estrutura é científico e razoável, pequeno em tamanho, leve, rápido de desmontar e fácil de usar. Sistema de levantamento totalmente automático, estável e firme, perfuração precisa e alta precisão. Controle hidráulico automático, mudança de velocidade contínua, operação simples e longa distância de controle remoto. A máquina principal ocupa uma área pequena, adapta-se a vários ambientes complexos e pode fazer furos de engenharia em várias direções e ângulos. A plataforma de perfuração possui alta velocidade de quebra de rocha, longa distância de perfuração, economiza tempo e esforço e possui alta eficiência de trabalho.

Parâmetros técnicos da plataforma de perfuração rotativa hidráulica de coluna ZYJ-400/280

Torque nominal Nm >400

Velocidade nominal r/min >280

Taxa de fluxo nominal L/min 70

Força de propulsão kN 30

Azimute de perfuração O—360° ±90°

Curso de propulsão mm 1080

Profundidade de perfuração m 220

Velocidade de perfuração Mm/min 400

Dureza da rocha de perfuração f 10

Adequado para haste de perfuração mm φ42—φ75

Adapta-se a grandes alturas mm 4000

Altura mínima: mm 1500

Pressão da água de lavagem MPa 0,6-1,2

Diâmetro de perfuração mm φ50—φ153

Peso da máquina kg 170.
