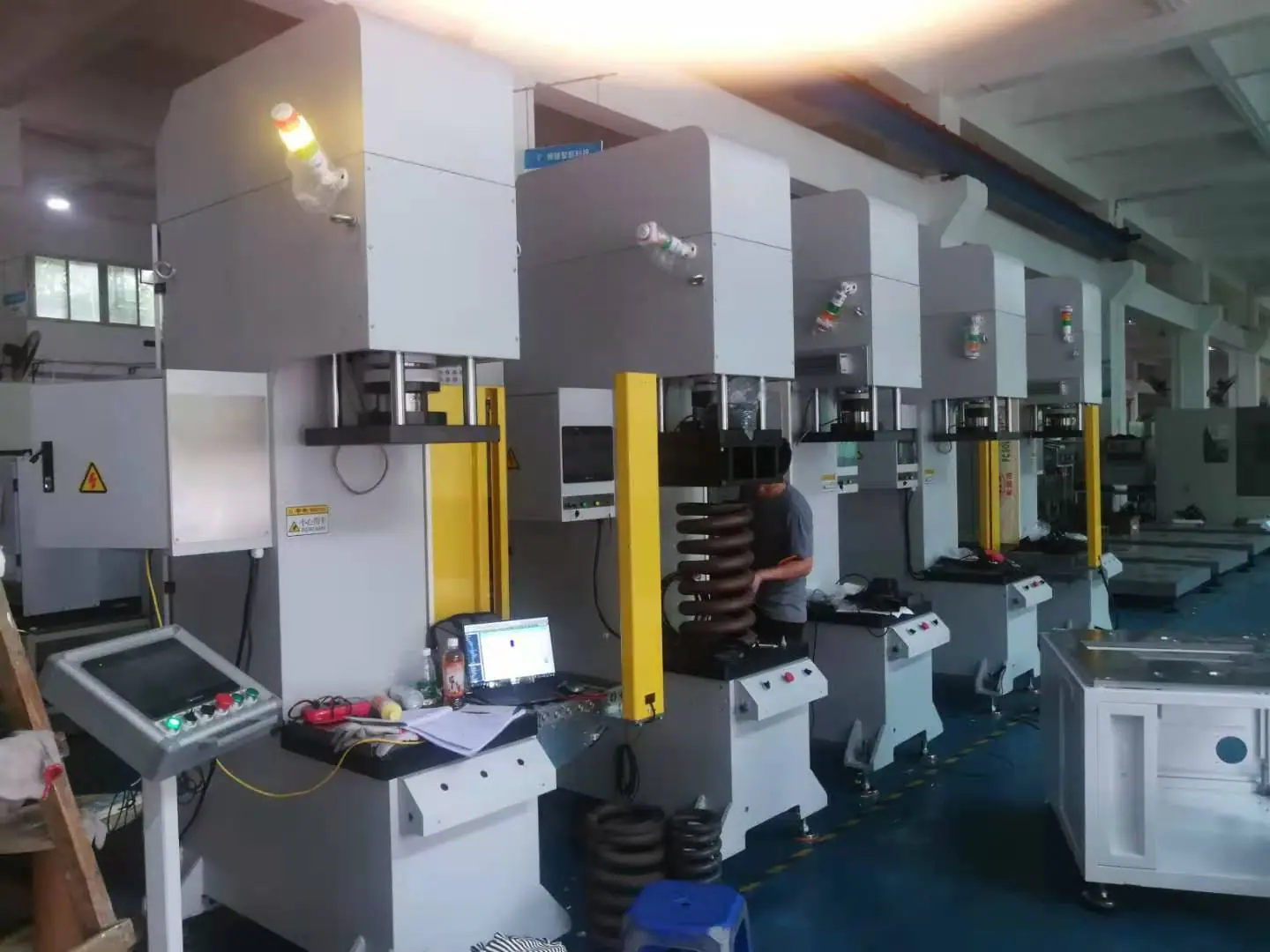

um﹑Nomes, dimensões e principais dados técnicos de cada parte da prensa



1.Nome de cada parte do equipamento







1：Servo hidráulico do cilindro superior 40T







5：Caixa de controle elétrico

4：ZFuso-Sensor de pressão

3：Desligar, ligar, reiniciar,USBinterface

2: Configurações de parâmetros da tela de toque







Principais requisitos de acessórios: 1: Servo motor ------- Mitsubishi

2：Tela sensível ao toque---------tela

3：PLC------------KEYENCE

4: Régua de grade --------- Wanhao

5：Detecção de origem ----------Omron

6：Sensor de pressão-----Lizhun

oito﹑Aplicação de Interface Homem-Máquina

1.Interface de inicialização



        ①.A parte superior desta página é a área de exibição de dados em tempo real do cilindro hidráulico:

Como configuração de valor de pressão, feedback de valor de pressão,

   Ajuste do fluxo de óleo, ajuste da pressão do óleo,

   Feedback de posição em escala linear.

Na parte inferior desta página está a área de exibição de dados em tempo real do servo cilindro:

               Por exemplo, a posição inicial de baixa velocidade do servocilindro, a posição final do servocilindro,

                    A posição atual do servo cilindro, o feedback da posição da régua de grade do servo cilindro,

                   Configuração do valor de pressão do servocilindro, feedback do valor de pressão do servocilindro.



        ②.O canto superior esquerdo da tela é o interruptor de combinação, conforme mostrado na figura.



          Quando operados manualmente, o cilindro hidráulico superior e o servocilindro inferior podem ser operados individualmente.

          No modo automático, pressione o interruptor de partida na tela ou pressione o interruptor de partida externo ao mesmo tempo, e o cilindro hidráulico fará o ciclo primeiro e depois o servocilindro.

               Ações.

          Quando em modo remoto (online), ele recebe apenas o sinal de partida do robô externo.

         ③.No canto superior direito da tela está o interruptor de parada de emergência.

        ④.No lado esquerdo da tela está o botão de avanço manual para o cilindro hidráulico e na parte inferior da tela está o alarme limpo e a reinicialização do sistema (o cilindro hidráulico e o servocilindro retornam a zero)

               botão.
