Indicador de desvio do tipo de segurança intrínseca de fornecimento de fábrica KXH127W Indicador de desvio do tipo de segurança intrínseca e à prova de chamas da mina

Introdução ao produto do indicador de participação:

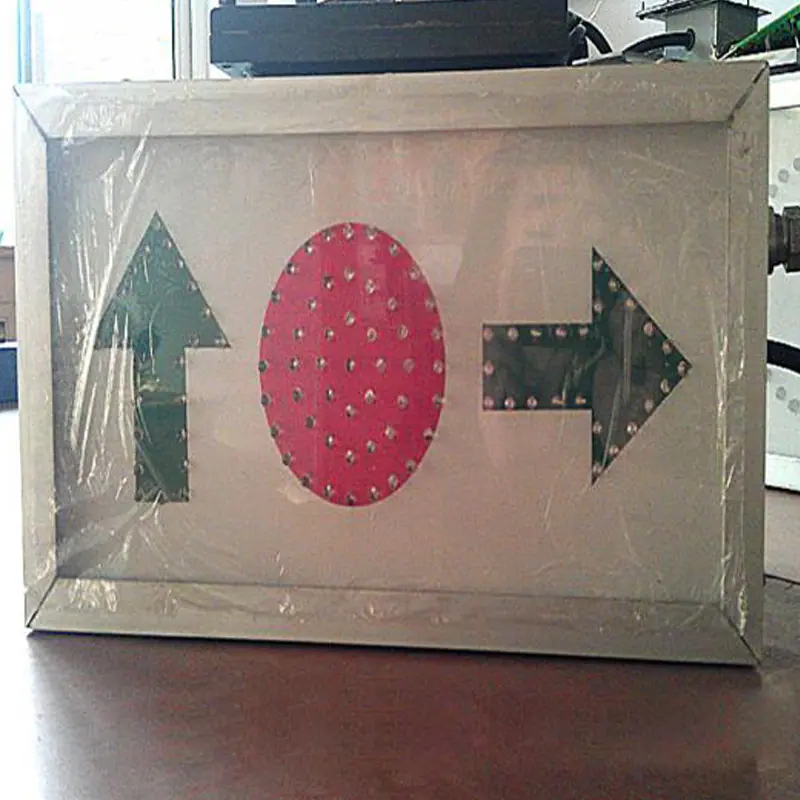

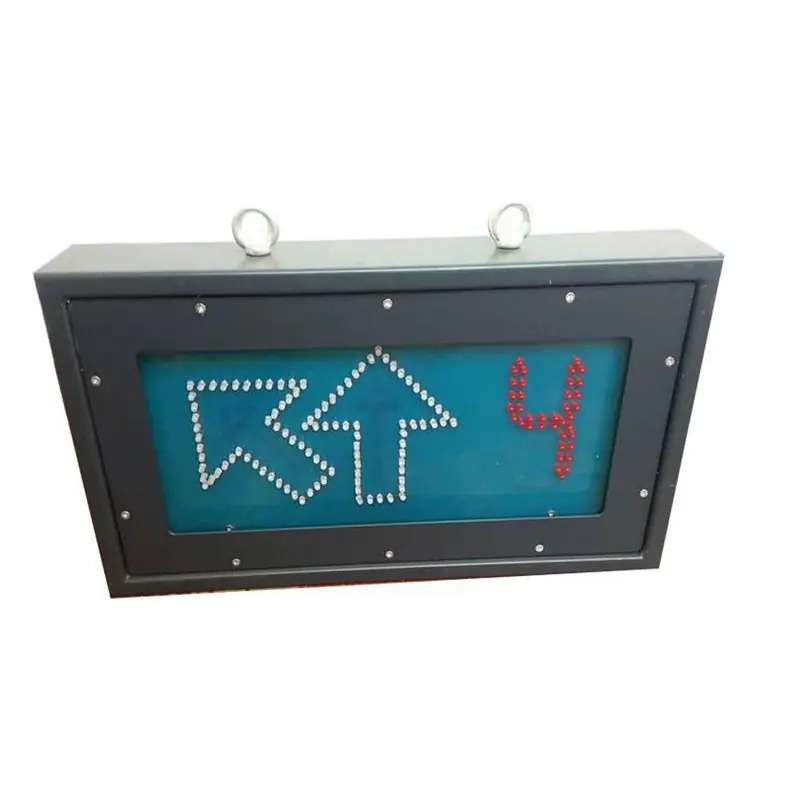

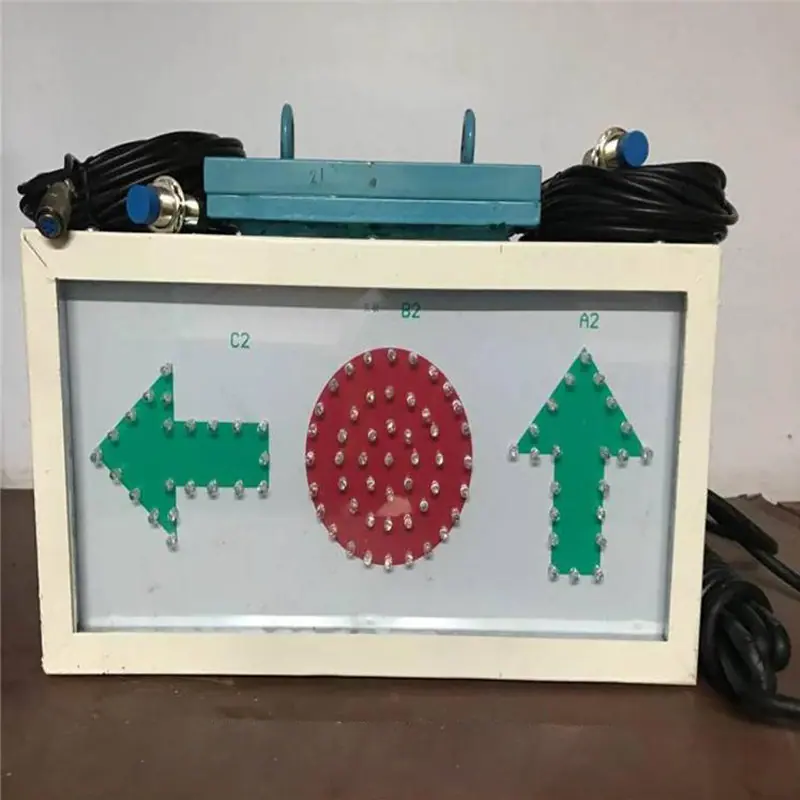

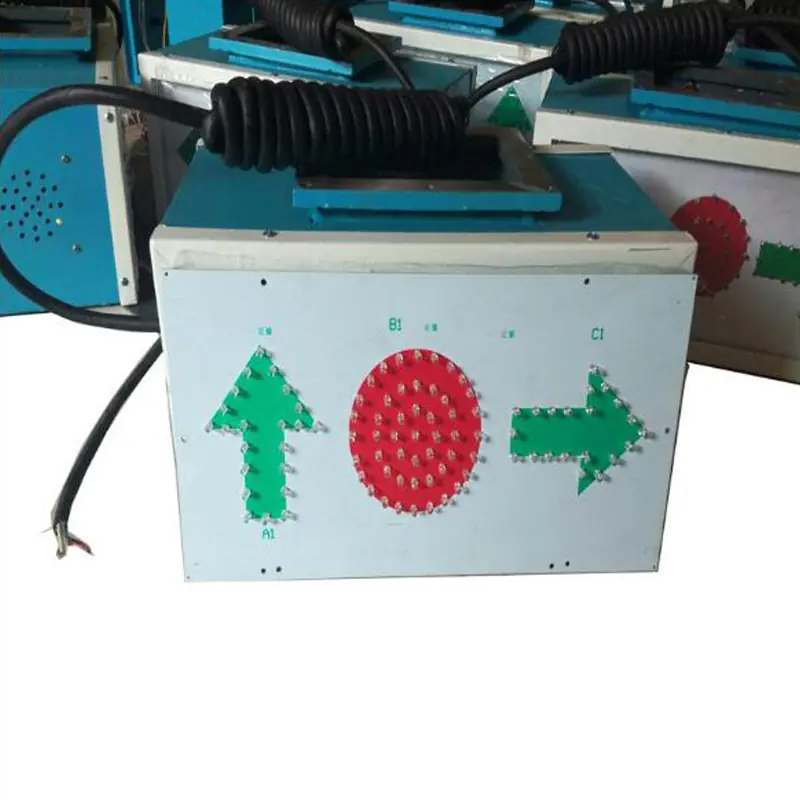

O indicador de posição do interruptor à prova de explosão e intrinsecamente seguro para minas é à prova de explosão e intrinsecamente seguro para minas. É adequado para interruptores de linhas ferroviárias com riscos de explosão de gás e pó de carvão em minas de carvão. Depois de conectar o sensor de pista, o estado de funcionamento é baseado na posição do interruptor de pista, e um prompt de idioma e um sinal luminoso são emitidos como um indicador de posição do interruptor para alertar pedestres ou veículos para evitar acidentes. O circuito principal deste produto é um circuito à prova de explosão, e o display de luz e a buzina do alarme de idioma são circuitos intrinsecamente seguros. O indicador de posição do interruptor consiste principalmente em três partes: a parte do circuito principal, a parte do circuito de voz e a parte do display. A saída do sinal é dividida em sinais de voz e sinais de exibição de luz. O sinal luminoso do indicador de posição do interruptor é composto por diodos emissores de luz de duas cores vermelho e verde, dispostos em forma de anel e seta.

Características estruturais do indicador de participação:

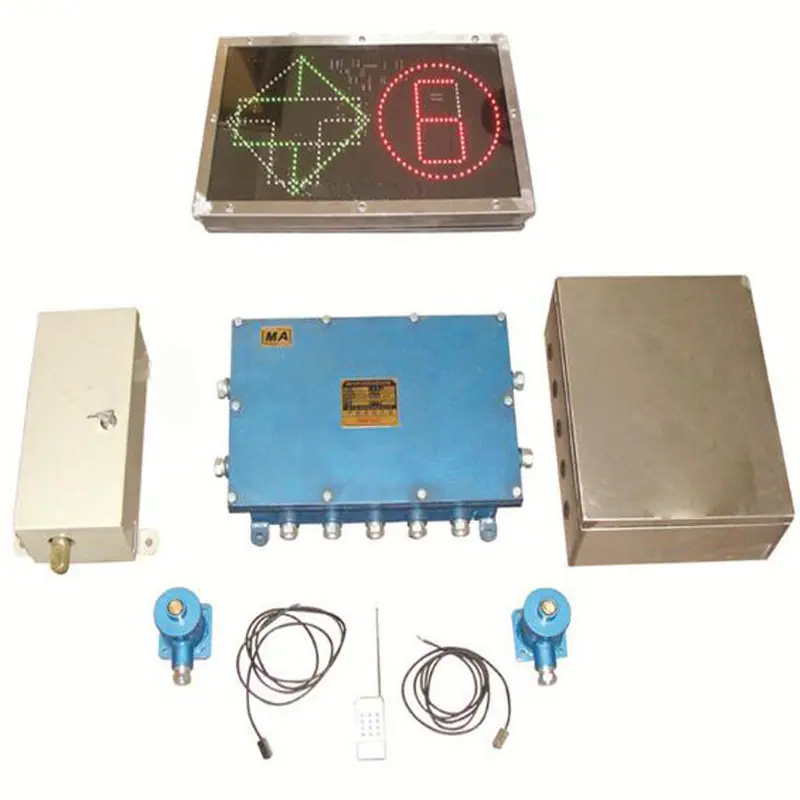

O indicador de posição do garfo foi projetado como à prova de explosão e intrinsecamente seguro e consiste em uma câmara à prova de explosão, uma câmara intrinsecamente segura, um painel, um painel de exibição e um alto-falante à prova d'água. A câmara à prova de explosão e a câmara intrinsecamente segura são conectadas através de um bloco de terminais combinado à prova de explosão. Existem dois dispositivos de linha de entrada em ambos os lados do invólucro, um conectado à câmara à prova de explosão e o outro conectado à câmara intrinsecamente segura. A câmara interna é uma câmara à prova de explosão, que contém a placa de circuito principal e o bloco de terminais. A câmara externa é uma câmara intrinsecamente segura, que contém um alto-falante à prova d'água e um painel de exibição.

Parâmetros do produto indicador de participação:

1) Tipo à prova de chamas: Mineração à prova de chamas e tipo intrinsecamente seguro

2) Tensão de alimentação: CA (50AZ) 127v (75%-110%)

3) A tensão de trabalho da parte do display LED em ambos os lados da máquina é AC10,5V, corrente: 130mA (um lado), o sensor de sinal usa um interruptor de proximidade, a tensão de trabalho é DC12V e a corrente é inferior a 5mA

Significado do modelo:

KX (Equipamento de sinal de mina) H (Indicação de sinal) 1 27 (Tensão nominal de trabalho V) C (Posição de bifurcação)

Dimensões: 600*200*250mm

Peso: 15,5KG
