1. Princípio de funcionamento e características

O parafuso de ancoragem tipo tubo com luva é um novo tipo de parafuso de ancoragem para ancoragem de comprimento total e reforço ativo da rocha circundante. A parte tridimensional do parafuso de ancoragem tipo tubo com luva é um tubo de aço de alta resistência com uma fenda longitudinal. Quando instalado em um furo ligeiramente menor que o diâmetro do tubo, ele pode exercer imediatamente pressão radial e resistência de atrito para evitar o deslizamento da rocha circundante ao longo de todo o comprimento. Combinado com a força de suporte da placa de ancoragem e da placa de apoio, isso coloca a rocha circundante em um estado de tensão triaxial e alcança a estabilização da massa rochosa. Em situações como vibrações de detonação e deslocamento de ancoragem da rocha circundante, a força de ancoragem posterior do parafuso de ancoragem tipo tubo com luva aumenta significativamente. Quando ocorre um deslocamento significativo da rocha circundante, o parafuso de ancoragem não perde sua resistência de suporte, exibindo características melhores do que os parafusos de ancoragem tipo bucha expansiva.

II. Desempenho Principal e Especificações de Parafusos de Ancoragem Injetados

1. Desempenho técnico principal

(1) Força de ancoragem inicial: 3~7 toneladas;

(2) Carga de retirada do anel de tubo: 8 ~ 10 toneladas;

(3) Resistência à tração do tubo de ancoragem: 12 ~ 13 toneladas;

(4) A resistência à corrosão é 20 ~ 30% maior que a do aço A3, o que é propício ao uso a longo prazo

2. Requisitos técnicos

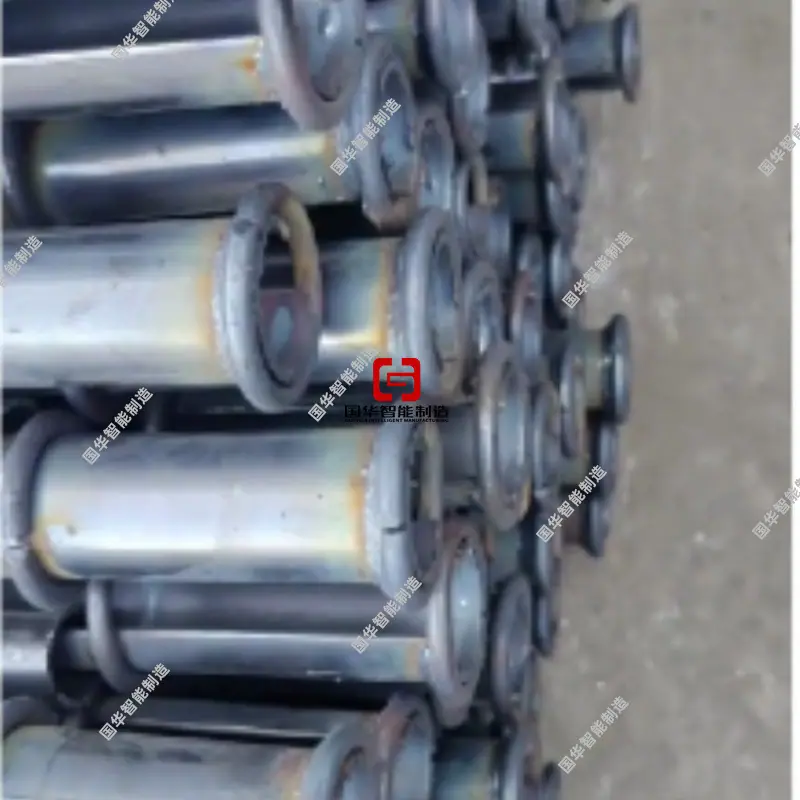

1) A superfície da âncora do tubo de costura deve ser plana, sem arranhões graves ou ferrugem. A solda deve estar livre de trincas, poros, inclusões de escória e não é permitida a queima da parede do tubo. A bandeja deve poder mover-se livremente no corpo da haste. A interface do anel de retenção e a abertura da costura do tubo devem ser deslocadas em 170o-190o.

2) Força de arrancamento da solda do anel de retenção ≥ 80kN, resistência à tração final do corpo da haste ≥ 110kN, força de ancoragem inicial ≥ 25kN/m, capacidade de carga do palete ≥ 65kN.

3. Uso do produto

Primeiramente, utilize uma furadeira pneumática para perfurar o furo de ancoragem no telhado, insira a bandeja no corpo da haste de ancoragem e, em seguida, utilize um martelo pneumático para cravar o corpo da haste no furo de ancoragem, ajustando a bandeja e a faixa do telhado firmemente. Ao utilizar a ancoragem, o usuário deve selecionar o diâmetro de perfuração de acordo com as condições específicas da rocha e as disposições da norma GBJ86, além de consultar a tabela acima.
