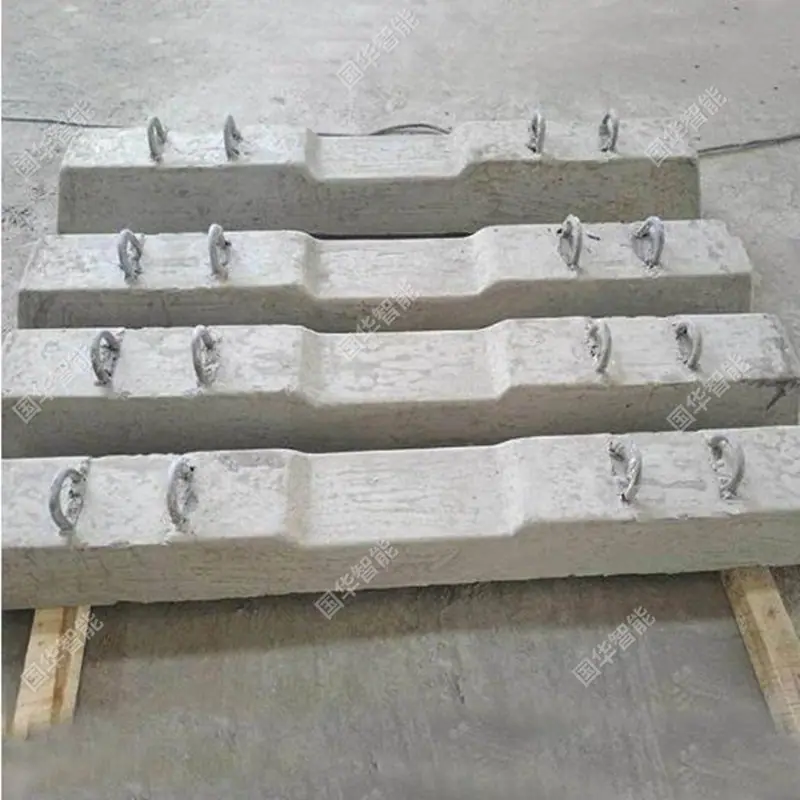

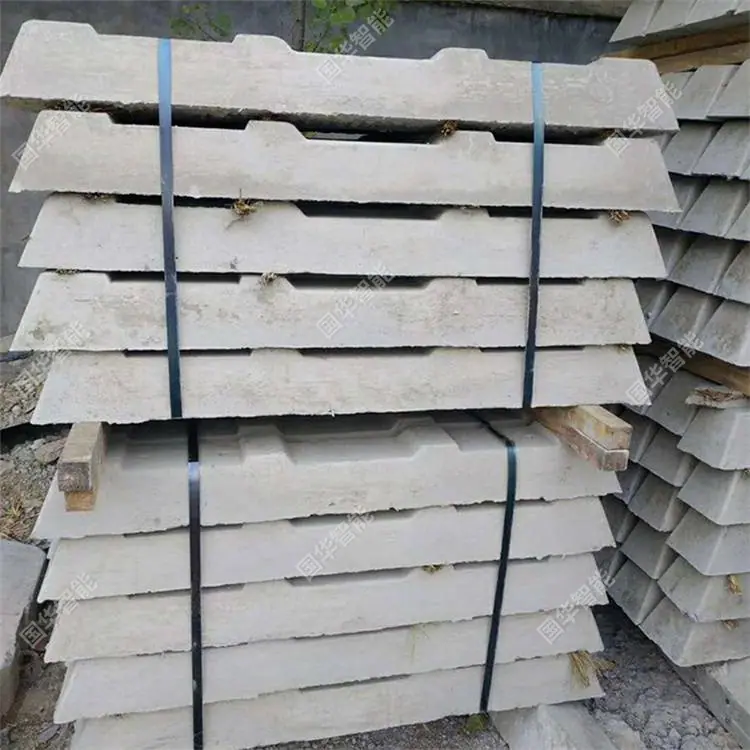

Novos Dormentes Capacitivos Tipo II para Trilhos, Boa Versatilidade, Adequados para Dormentes de Cimento, Dormentes Capacitivos de Concreto

Dormentes capacitivos são dormentes equipados com sensores de detecção capacitivos. Dormentes capacitivos aumentam a distância de transmissão dos circuitos de via e reduzem a impedância de transmissão dos circuitos de via. Os dormentes capacitivos são geralmente dormentes de cimento, fáceis de moldar e facilitam a instalação de sensores.

Instalação, uso e manutenção diária de dormentes de capacitores:

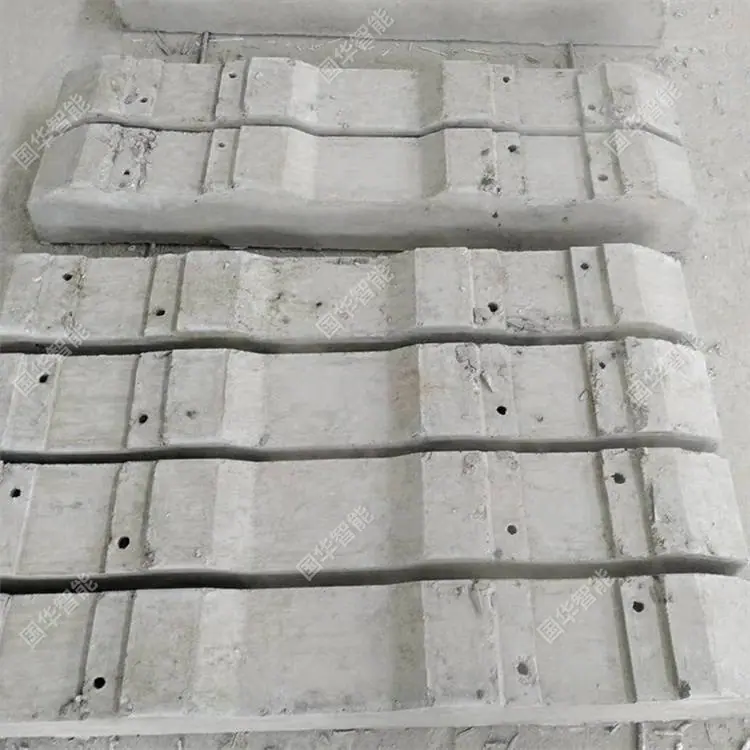

Ao pré-fabricar dormentes de capacitor, é necessário apenas perfurar furos nas posições correspondentes do gabarito do dormente e, em seguida, usar parafusos para prender os componentes de conexão do cabo embutidos e as porcas de montagem da tampa protetora. Isso não afeta o processo de produção original do dormente e tem boa versatilidade. O cabo de conexão do capacitor é conectado ao trilho de duas maneiras. No caso de o cabo principal que conecta o capacitor à cintura do trilho ser cortado, ainda há um cabo de conexão sobressalente entre o capacitor e o fixador do trilho para garantir a conexão entre o capacitor e o trilho, o que aumenta a redundância de segurança do cabo de conexão do capacitor de compensação. Os terminais de conexão do capacitor e do cabo são revestidos com tinta isolante e selados com uma tampa protetora para melhorar o desempenho à prova d'água e à prova de umidade do capacitor de compensação após a instalação e, consequentemente, estender a vida útil do capacitor. Quando o cabo de conexão do dormente do capacitor para o trilho é danificado, não é mais necessário substituir todo o capacitor de compensação e o cabo de conexão. Apenas o cabo de conexão danificado precisa ser substituído, o que reduz os custos de manutenção e mão de obra. O slot do capacitor pré-fabricado no dormente do capacitor atende aos requisitos de tamanho de instalação de vários tipos de capacitores de compensação.
O travesseiro do capacitor compensa a atenuação do sinal causada pela reatância indutiva por unidade de comprimento do trilho, evitando o problema de capacitores expostos no reator, causando danos e roubo aos capacitores e afetando as operações normais de manutenção da linha.

O travesseiro do capacitor aparece apenas na seção de fechamento automático do ZPW2000A, e sua principal função é reduzir a atenuação da transmissão de sinais elétricos.

A atenuação de sinais elétricos é uma curva decrescente. Para evitar cair abaixo do valor limite, um travesseiro de capacitor é ajustado a cada 100M ou mais.
