Máquina Numeradora de Cabos com Controle Automático de Temperatura Operação Estável Estrutura Compacta Máquina Numeradora de Cabos com Controle Automático de Temperatura

1. Principais parâmetros técnicos

Tensão de trabalho do sistema de controle de temperatura de aquecimento: 220 V Tensão de trabalho da estação de bomba hidráulica: 380 V

Corrente de trabalho: 16A Potência de aquecimento: 3KW

Pressão nominal da estação de bombeamento hidráulico: 16Mpa Pressão de trabalho: ≤6Mpa

Potência do motor: 0,75 W Fluxo da estação de bombeamento: 6 L/min

Faixa de pressão do cabo: 4-240㎜² Comprimento de pressão: 320㎜

Disco de caracteres: 16 Tempo de cronometragem: 0-99 minutos

Definir pressão de fixação do molde: cerca de 6 MPa Temperatura de aquecimento: 0-300 ℃ (ajustável)

Dimensões: 1000x600x1100mm Peso: 160kg

3. Introdução à Estrutura

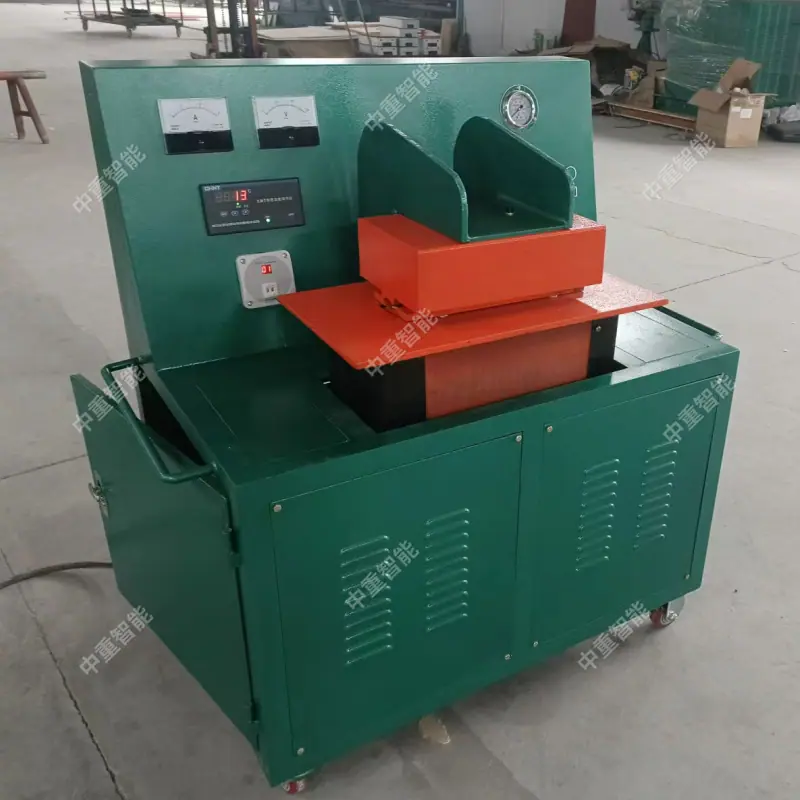

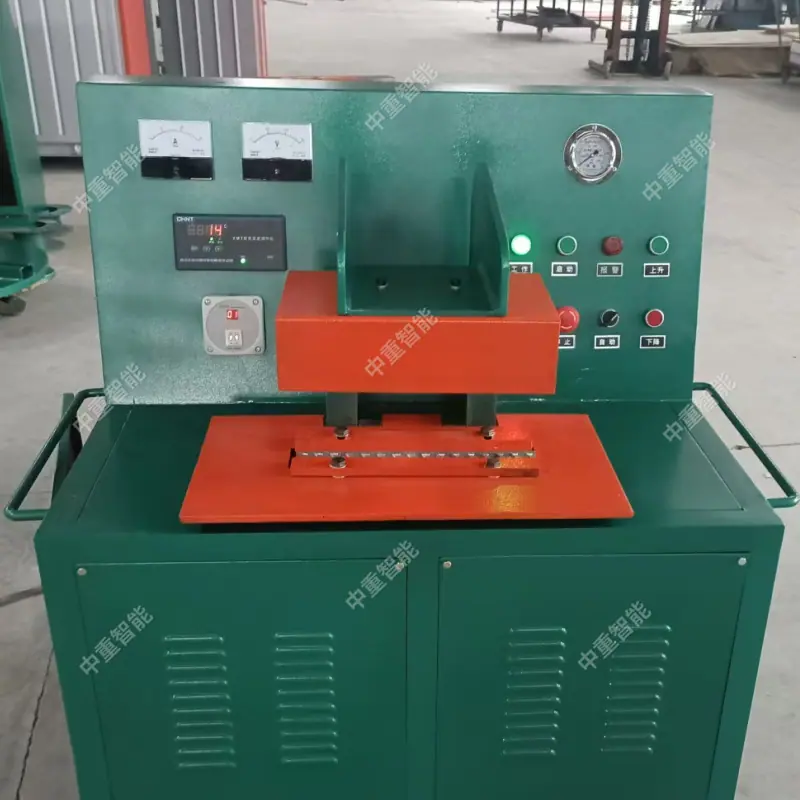

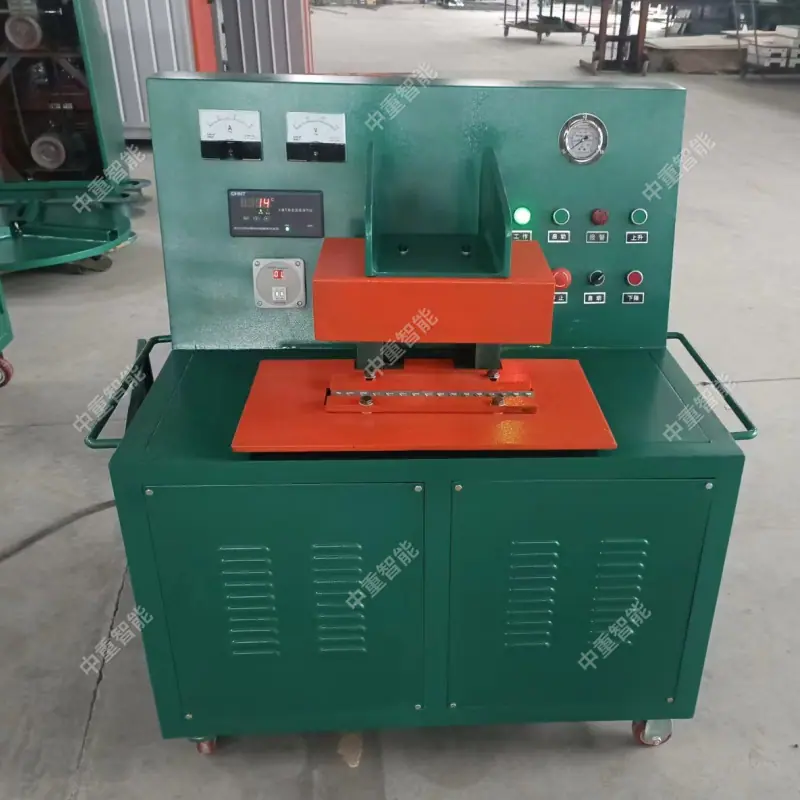

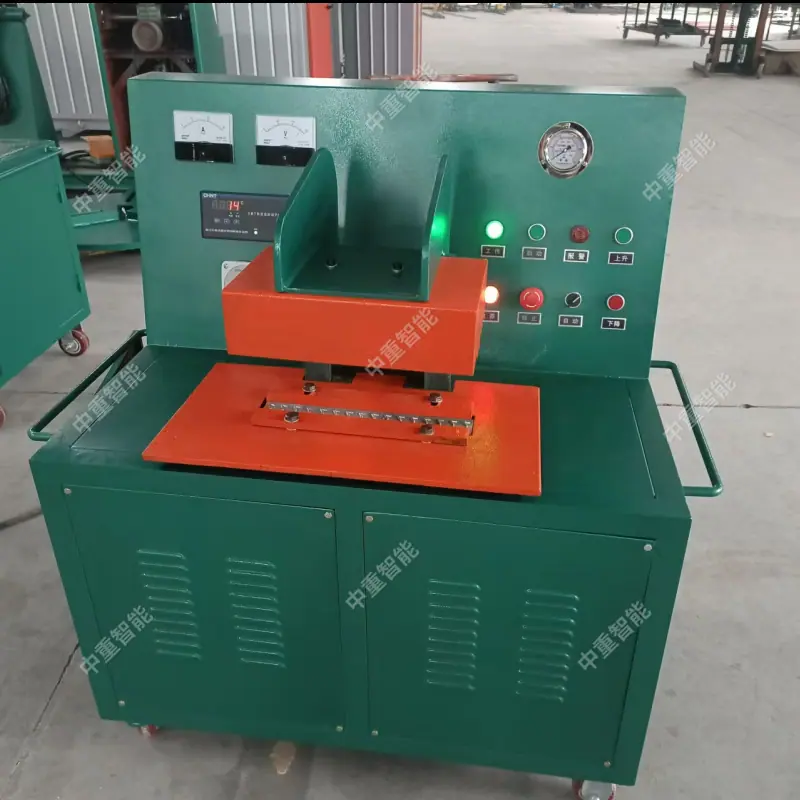

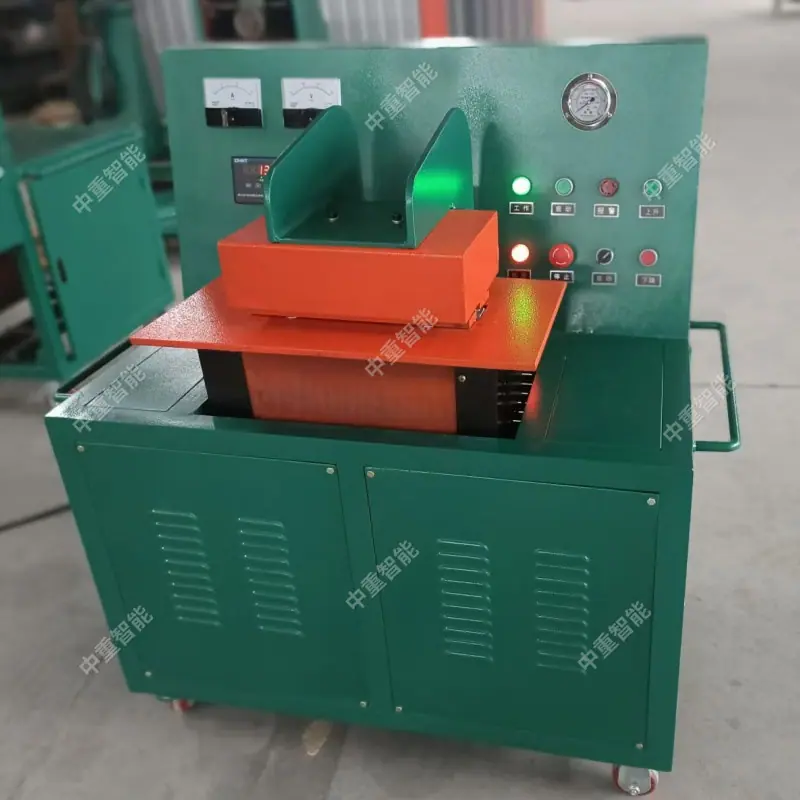

A máquina de numeração de cabos totalmente automática consiste principalmente em um suporte, um sistema de controle eletrônico, um sistema hidráulico elétrico, uma placa de numeração e um sistema de aquecimento. O suporte é o principal componente da máquina. A caixa de aquecimento, o grupo de placas de numeração, o sistema de controle eletrônico e o sistema hidráulico elétrico são todos instalados no suporte. É feito de seções de aço soldadas e tem rodas universais na parte inferior, para que possa se mover livremente no local de trabalho; o sistema de controle eletrônico é equipado com aquecimento e aquecimento, resfriamento de desligamento, fechamento de molde, abertura de molde, controle de bomba de óleo, temperatura de exibição digital, etc.; o sistema hidráulico elétrico é equipado com uma estação de bomba hidráulica, cilindro de óleo, manômetro, etc., que pressuriza e aperta o cabo para fornecer a pressão necessária para a numeração do cabo; o painel de controle é equipado com um voltímetro, amperímetro, luz indicadora, interruptor de botão, interruptor de botão, relé de atraso, campainha elétrica, instrumento de controle de temperatura de exibição digital e outros componentes. Um tubo de aquecimento é instalado na caixa de aquecimento para aquecer a placa de numeração; os relés de proteção de falha de fase e sequência de fase tornam o equipamento mais seguro para operar.
