Viga de Teto Articulada de 2,4m, Viga de Teto de Mineração com Ângulo Ajustável, Viga de Teto Articulada Metálica de Suporte Subterrâneo para Mina de Carvão

Viga de teto articulada é um equipamento chave para o suporte do teto em minas de carvão. É usada principalmente em conjunto com escoras hidráulicas simples e se adapta às variações do teto através de sua estrutura articulada flexível, fornecendo suporte confiável para a face de extração e galerias.
Seu corpo de viga é majoritariamente laminado de aço 16Mn, e a seção transversal é frequentemente em forma de "π" ou "T". Essa estrutura confere a ele forte resistência à flexão e tenacidade, permitindo que suporte a pressão da laje do teto. Ele vem em uma ampla gama de especificações de comprimento, comumente entre 1,2 metros e 2,4 metros, e pode ser selecionado de acordo com diferentes requisitos de suporte.

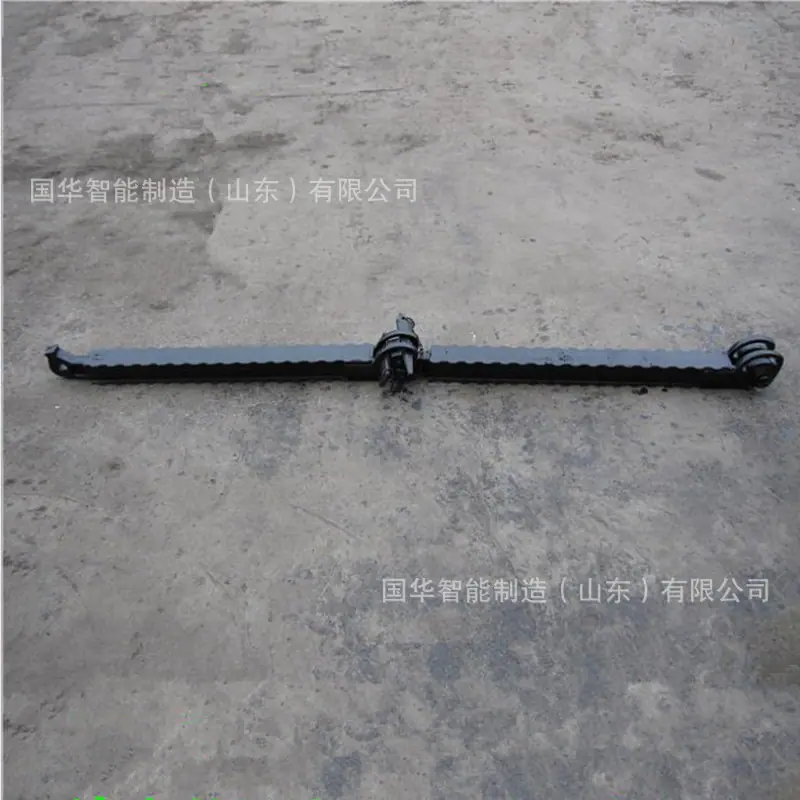

A característica mais central da viga superior articulada é seu dispositivo de articulação. Orelhas, conectores e pinos são fornecidos em ambas as extremidades do corpo da viga, e vigas superiores adjacentes são conectadas por pinos, permitindo que elas girem dentro de uma faixa angular de ±3°-±5°, adaptando-se facilmente à inclinação ou irregularidade da laje do telhado. A cunha na articulação serve para fixar a posição, e alguns modelos também são equipados com travas de mola para aumentar ainda mais a estabilidade da conexão.
Em termos de tipo, as vigas de teto articuladas possuem múltiplas classificações. O tipo DJB é o modelo padrão, com uma estrutura simples e articulação flexível, adequado para camadas com inclinação suave e frentes de lavra com condições de teto estáveis; o tipo DJC usa conexões por pino, é fácil de desmontar e é frequentemente usado em áreas de suporte temporário que exigem movimentação frequente; a viga de teto de cunha dupla tipo DJS tem uma capacidade de carga maior e é adequada para frentes de lavra em camadas de espessura média com alta pressão no teto; a viga de teto leve tipo DJQ é leve, fácil de manusear manualmente e adequada para camadas finas ou galerias estreitas.
Seus parâmetros-chave exigem atenção focada. Quanto à capacidade de carga, a resistência nominal de trabalho de uma única viga geralmente fica entre 30kN-80kN e deve ser selecionada com base no cálculo da pressão do telhado; o ângulo de articulação permitido é de ±3°-±5° longitudinalmente e ±1°-±2° lateralmente para garantir o contato próximo com o telhado; o peso está entre 15kg-40kg, facilitando a instalação e o movimento manuais.
Ao usar vigas de telhado articuladas, preste atenção em combiná-las com o modelo de escoramento único e a pressão da chapa do telhado para evitar deformação devido a especificações incompatíveis. Durante a instalação, as vigas de telhado adjacentes devem ser calçadas firmemente após a articulação para garantir que não fiquem soltas. O espaço entre a viga do telhado e a chapa do telhado deve ser preenchido com tábuas de encosto ou calços de madeira. Ao movimentar, é estritamente proibido desmontá-las ou movê-las à força enquanto estiverem sob carga. A carga do escoramento deve ser removida primeiro para evitar acidentes. Ao mesmo tempo, inspecione regularmente os pinos e eixos articulados quanto a deformações, os calços quanto a folgas e o corpo da viga quanto a trincas, e substitua-os prontamente se forem encontrados problemas.
No geral, as vigas de teto articuladas, com sua estrutura flexível articulada, desempenham um papel importante no suporte dinâmico do teto em minas de carvão. São equipamentos particularmente importantes para garantir a segurança das operações subterrâneas em cenários onde o teto é irregular ou requer ajuste frequente.
