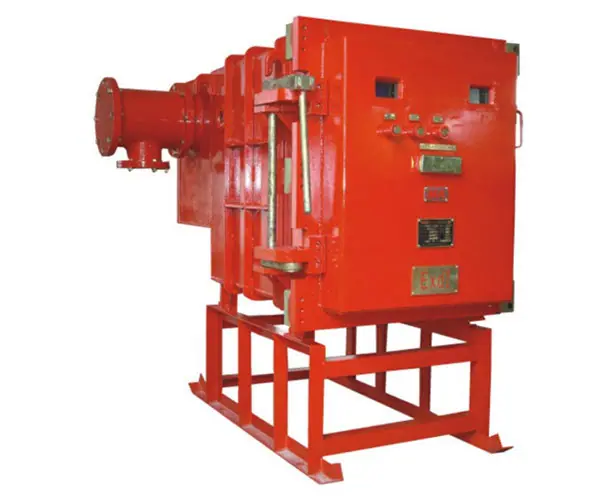

Introdução ao produto do dispositivo magnético permanente de distribuição de vácuo







O dispositivo de distribuição de energia a vácuo de ímã permanente é adequado para minas subterrâneas de carvão com gases mistos, como metano, para controlar, proteger e medir sistemas de fornecimento de energia com tensão nominal de 10kV e corrente nominal de até 630A com ponto neutro trifásico que não está diretamente aterrado.







Características do produto do dispositivo de distribuição de energia a vácuo de ímã permanente







Este produto foi desenvolvido por nossa empresa para atender às necessidades dos usuários de operação direta no fundo do poço com fonte de alimentação de 10kV. O produto separa a caixa de explosão e o carrinho de movimentação, com estrutura razoável e fácil manutenção.







1. A estrutura de abertura rápida de alça única é usada para tornar a operação de abertura e fechamento da porta leve e flexível.







2. Possui um protetor abrangente de microcomputador doméstico (configuração externa de exibição de caracteres chineses), com sobrecarga, curto-circuito, proteção contra vazamento direcional de energia, monitoramento de isolamento, baixa tensão, proteção de alta tensão e possui funções de autoverificação e consulta de falhas.







3. O produto é dividido em quatro formas estruturais: a, b, c e d para atender a diferentes métodos de uso, como recepção de energia, contato, alimentação, ligação e controle direto.







4. O interruptor possui funções de fechamento e abertura elétrica e manual.







5. O sinal do controle remoto é um sinal intrinsecamente seguro.







6. Equipado com interface de comunicação.







Principais parâmetros técnicos do dispositivo de distribuição de vácuo de ímã permanente







Tensão nominal 10kV, corrente nominal de interrupção de curto-circuito 30 vezes







Alta tensão de trabalho 12kV







O tempo nominal de estabilização térmica não é inferior a 2S







Frequência nominal 50 Hz, vida mecânica 10.000 vezes







Corrente nominal 50, 100, 200, 300, 400, 500, 630A Vida mecânica do seccionador 2.000 vezes







Corrente nominal de interrupção de curto-circuito (valor efetivo) 12,5kA Tensão operacional de fechamento elétrico (CC) 135V







Corrente nominal de fechamento de curto-circuito (pico) 31,5kA Tensão de operação de abertura elétrica (DC) 24V







Corrente estável dinâmica nominal (pico) 31,5kA) Tensão máxima de circuito aberto do circuito intrinsecamente seguro 12,5V







Corrente nominal de estabilidade térmica (valor efetivo) 12,5kA.
