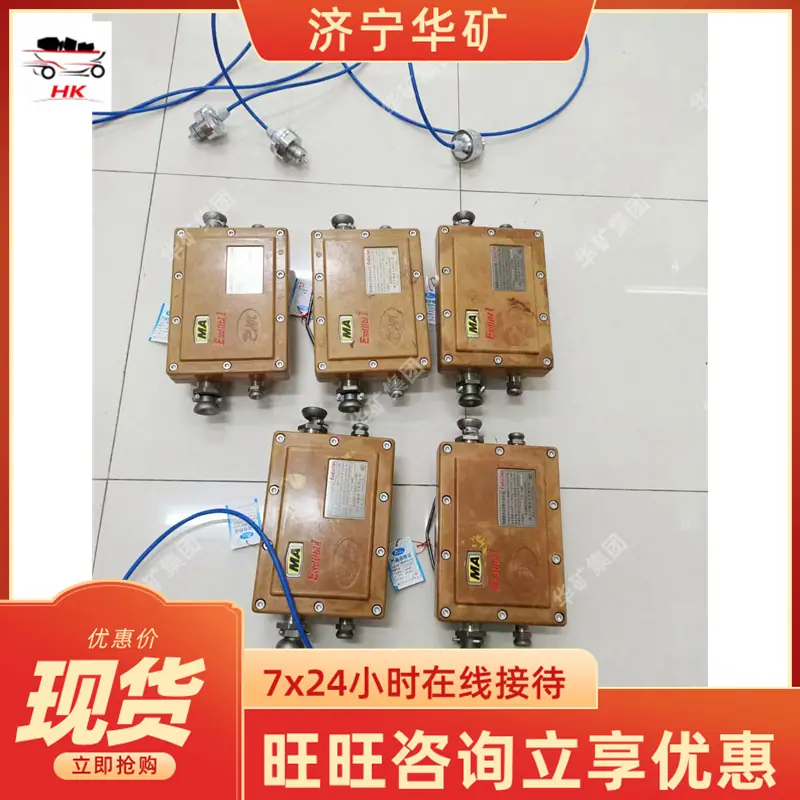

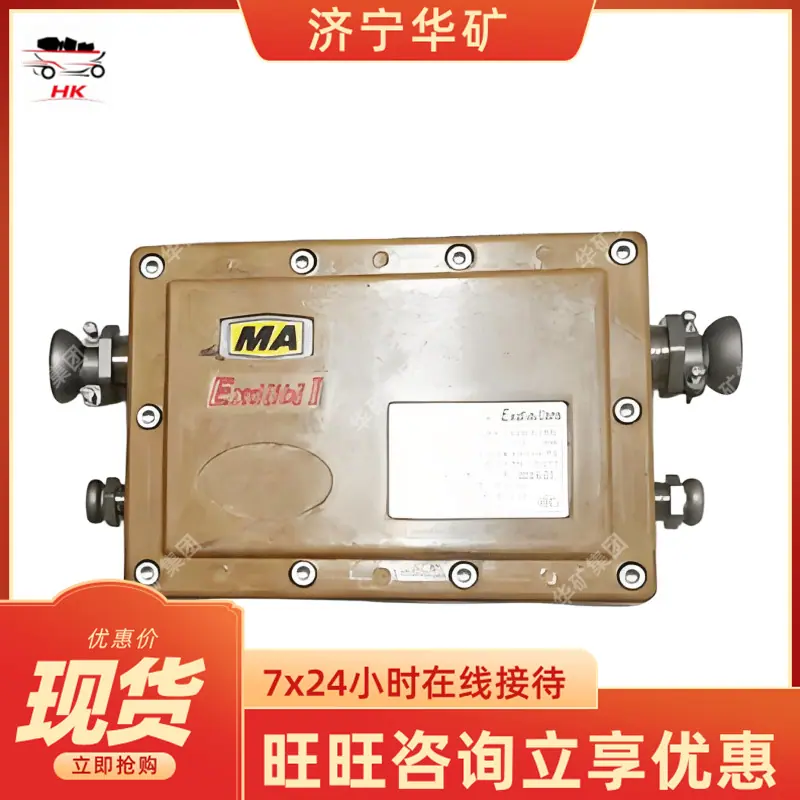

Protetor de Corte de Água Certificado de Segurança para Carvão, Material Resistente à Corrosão, Khs24(uma) Protetor de Corte de Água à Prova de Explosão e Intrinsecamente Seguro

O dispositivo de proteção contra corte de água é usado principalmente para proteção contra corte de água em bombas de drenagem de gás de minas de carvão. Quando o abastecimento de água da bomba de drenagem de gás está normal, a bóia no tanque de água flutua, o microinterruptor à prova de explosão é fechado e a bomba de drenagem de gás funciona; quando o abastecimento de água circulante é anormal, a bóia no tanque de água cai, o microinterruptor à prova de explosão é aberto e a bomba de drenagem de gás funciona. Pare a bomba. Assim, a proteção contra corte de água é alcançada.

Condições de utilização do dispositivo de proteção contra corte de água

(a) Temperatura ambiente -20~+40℃;

(b) A humidade relativa do ar circundante não seja superior a 95% (a +25°C);

(c) Em minas contendo metano ou misturas explosivas de gases perigosos;

(d) Onde não haja agitação significativa ou oscilação de impacto;

(e) Locais onde não haja água ou infiltração de água;

(f) O ar não contém meios químicos importantes e é corrosivo frequente ou irregularmente

Características estruturais do dispositivo de proteção contra corte de água

O dispositivo de proteção contra corte de água consiste em uma caixa à prova de chamas e um microinterruptor montado internamente. A caixa inclui uma câmara principal e uma caixa de junção, e a parte móvel é do tipo de ação direta. Há uma bóia de aço inoxidável no tanque de água, e a câmara da bóia tem uma entrada de água, uma bóia, uma junta de vedação e uma saída de tubo de escape. A flutuabilidade da água é usada para fazer a bóia flutuar e abrir o microinterruptor para garantir que o circuito de controle da bomba esteja conectado. Quando não há água na tubulação do microinterruptor à prova de chamas de mineração, a bóia cai, o microinterruptor abre e o circuito de controle da bomba é desconectado. Um manômetro de água também pode ser instalado na saída para exibir a pressão do tubo de abastecimento de água (instale uma câmara de água magnetizada), conforme necessário.

Características técnicas do dispositivo de proteção contra corte de água

(a) A tensão nominal do microinterruptor está abaixo de 60V, a corrente é 5A; o grau à prova de explosão é d1, o diâmetro externo do cabo de entrada é φ10 ~ 13 e o peso é 5Kg. Adequado para linhas de controle de minas de carvão com gases explosivos e perigosos.

(b) O curso de trabalho da haste do microinterruptor não é superior a 0,7 mm e a margem do curso não é inferior a 0,4 mm.
