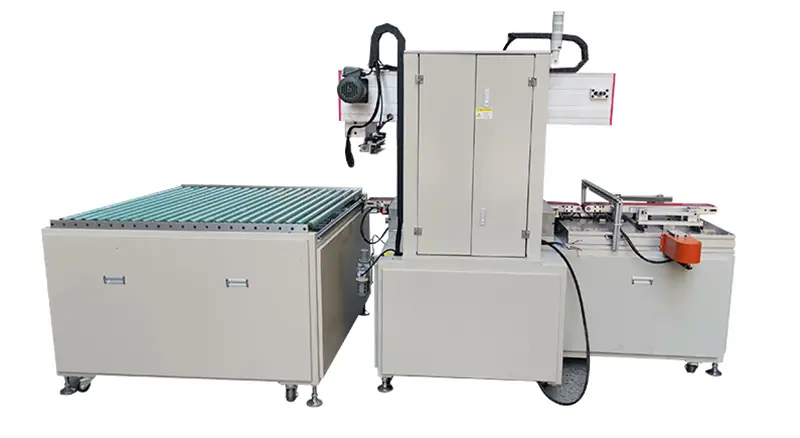

Máquina de Serigrafia Plana Totalmente Automática com Alimentação Servo Fabricante de Máquina de Serigrafia para Painel de Vidro Temperado Personalizado
Quantidade
Correspondências exatas por um preço menor
Produtos similares a um preço mais baixo
Totalmente automatizadoAlimentação servoVidroImpressora de seda
componente:
① Unidade de alimentação ②Unidade de impressão③ Unidade de Detecção④ Secagemunidade
★Mapa de Distribuição de Equipamentos
1. Distribuição estrutural geral
Parâmetros do produto
modelo | TX-4060BL | TX-6090BL | TX-80130BL | TX-80180BL | TX-80200BL |
Área de impressão área máxima de impressão | 400*600mm | 600*900 mm | 800*1300mm | 800*1800mm | 800*2000mm |
Tamanho da plataforma Stamanho da tabela de impressão | 700*900milímetros | 900*1200mm | 1100*1600mm | 1100*2100mm | 1100*2400mm |
Moldura da tela tamanho máximo do quadro da tela | 700*1100mm | 900*1200mm | 1100*1750mm | 1100*2350mm | 1100*2550mm |
Tempos de impressão Mvelocidade de impressão ax | 800（PÇS/H） | 800（PÇS/H） | 800(PCS/H） | 800(PCS/H） | 800(PCS/H） |
Espessura de impressão | ≤50 mm | ||||
Pressão de impressão | 4,0～6,0 kfg/c | ||||
Tensão/poder | 380 V/50 Hz /2.2KW | 380 V/50 Hz/2.2KW | 380 V/50 Hz /3,2 kW | 380 V/50 Hz /4KW | 380 V/50 Hz /5KW |
Descrição do processo

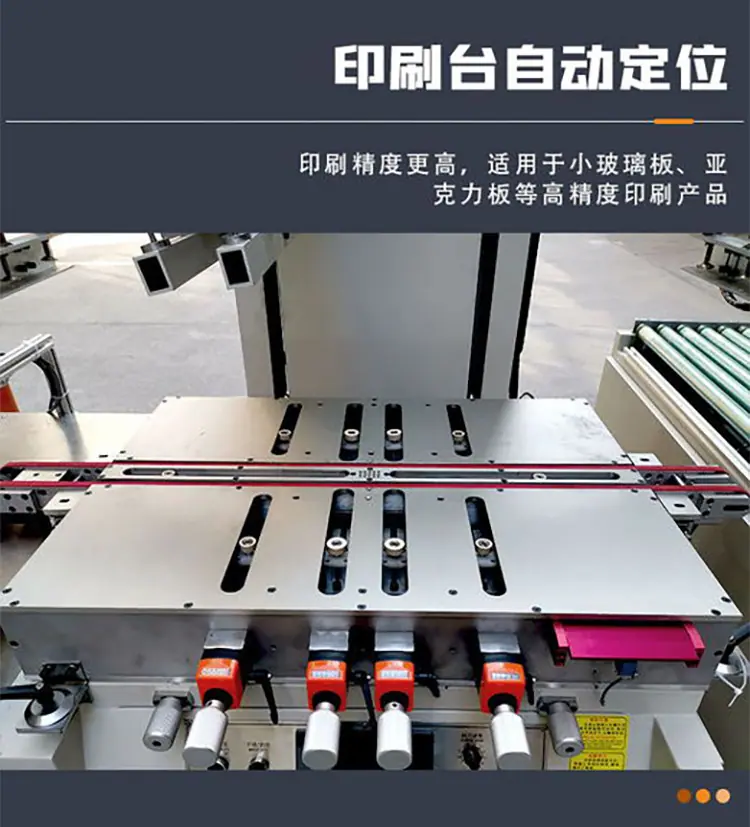

Fluxo de Trabalho da Plataforma de Impressão: Quando a plataforma de impressão não estáprodutoshora,O transportador de plataforma retira a plataforma e funciona,produtosAlimentado na plataforma pelo mecanismo transportador de alimentação,Quando o sensor de posição de alimentação da plataforma é acionado,Esteira da plataforma parou,Transferência de PlataformasuportePlataforma inferior,produtosColoque na plataforma,Cilindro de posicionamento para elevação,e em direção ao cilindro de posicionamento(Pino de Levantamento)Posicionamento alcançado por apoio lateral,Após o posicionamento,Cilindro de posicionamento abaixado abaixo da plataforma,Início da impressão.Após a impressão,O transportador de plataforma retira a plataforma e continua após a impressãoprodutosEstação de impressão, entre na área de inspeção e, após a inspeção confirmar que a impressão atinge o efeito desejado, o produto é transferido para a linha de secagem para secagem, completando o processo.
