Plataforma de Tubo de Aço Metálico Máquina Dobradeira de Tubos Aço Metálico Plano Redondo Máquina Dobradeira a Frio de Tubos Metálicos Equipamento Dobrador de Tubos Quadrados Redondos
Quantidade

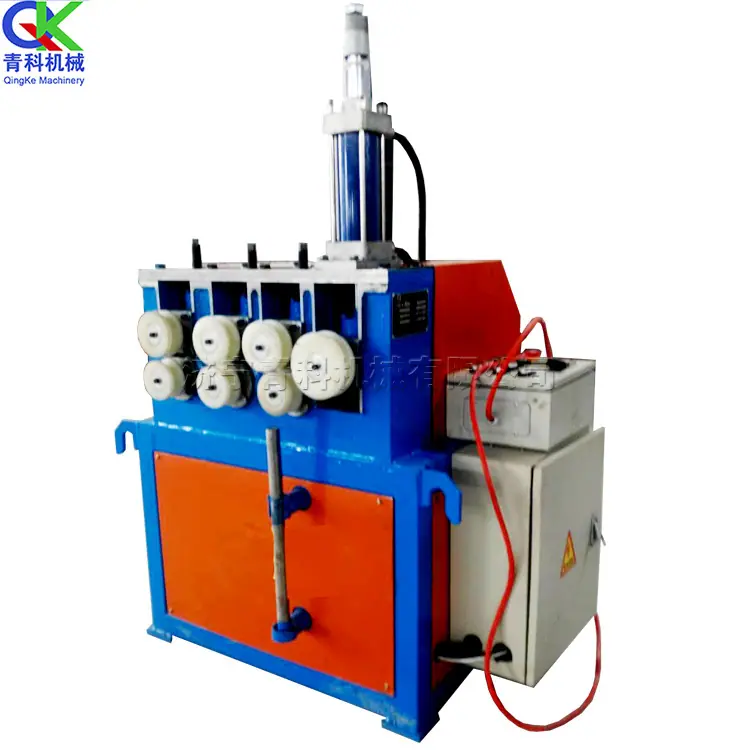

A máquina de bobina é um tipo de equipamento usado para dobrar bobinas de evaporadores, trocadores de calor, etc. Ela pode dobrar tubos de metal em formas simples de pequeno diâmetro, arcos ou espirais sem alterar as características da seção transversal. É amplamente utilizado em'Evaporador, trocador de calor, petróleo, indústria química, energia hidrelétrica, estrutura metálica e indústrias de fabricação de máquinas. Tem estrutura razoável, tamanho pequeno, operação e manutenção convenientes e uso confiável.
Dimensões totais: comprimento, largura e altura1800*1600*1700 milímetros,peso3.2Toneladas, potência do motor principal7,5 kWMotor hidráulico3 kW
zuiDiâmetro grande da bobina76×6milímetros
|
modelo Parâmetros técnicos |
7-25 |
7-30 |
7-45 |
7-75 |
|
|
PerfilzuiMódulo máximo de flexão da seção cm3 |
1 |
5 |
12 |
21 |
|
|
Velocidade de flexãorpm |
5.6 |
5.6 |
5,0 |
2.8 |
|
|
Limite de rendimento do perfilMPa |
345 |
345 |
345 |
345 |
|
|
Impulso do cilindroT |
Manual |
8 |
18 |
25 |
|
|
Aço redondo |
zuiModelo de grande seção transversal |
18 |
F25 |
38 |
48 |
|
zuiRaio de curvatura pequenomilímetros |
30 |
50 |
80 |
100 |
|
|
Dobramento de aço plano |
zuiModelo de grande seção transversal |
5×30 |
6×30 |
12x70 |
25x80 |
|
zuiRaio de curvatura pequenomilímetros |
90 |
90 |
150 |
150 |
|
|
tubo redondo |
zuiModelo de grande seção transversal |
Ø25×2 |
Ф32×3 |
45x5 |
76x6 |
|
zuiRaio de curvatura pequenomilímetros |
65 |
80 |
115 |
190 |
|
|
zuiModelos de pequenas seções transversais |
Ø8×1,5 |
Ф6×1 |
20x1,5 |
20x1,5 |
|
|
zuiRaio de curvatura pequenomilímetros |
30 |
30 |
60 |
80 |
|
|
tubo quadrado |
zuiModelo de grande seção transversal |
25×25×2,5 |
30×30×2,5 |
50x50x6 |
80x80x6 |
|
zuiRaio de curvatura pequenomilímetros |
150 |
150 |
250 |
300 |
|
|
zuiModelos de pequenas seções transversais |
10×2 |
10×2 |
20x2 |
20x2 |
|
|
zuiRaio de curvatura pequenomilímetros |
40 |
40 |
60 |
80 |
|
