Almofada quadrada hidráulica funcional tipo YFZ-80 fabricante direto de almofada quadrada hidráulica portátil

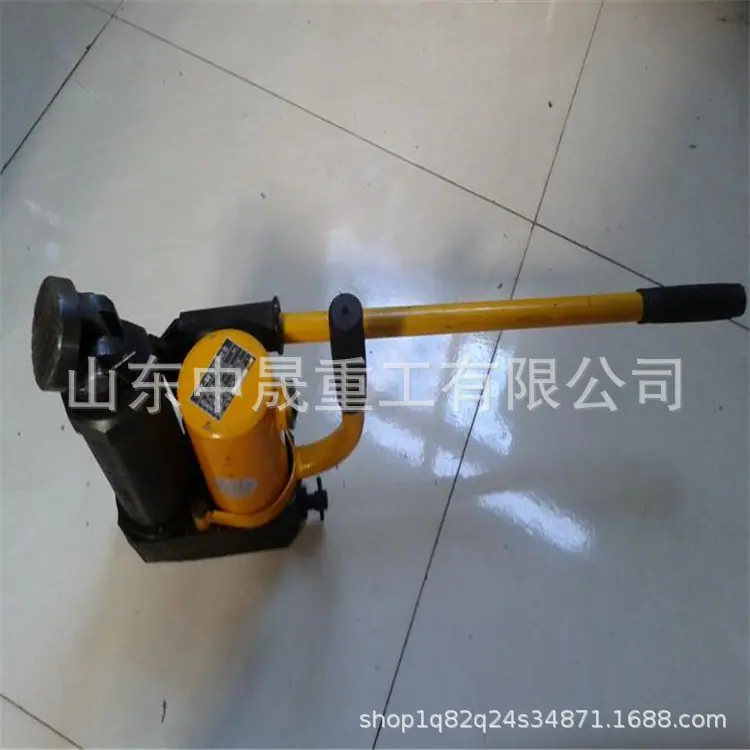

A travessa quadrada hidráulica YFZ-80 é uma máquina para ajustar a distância e o ângulo entre as travessas. Ele adota uma estrutura de macaco hidráulico portátil, que tem as vantagens de baixa intensidade de trabalho, alta eficiência operacional, economia de trabalho, fácil de transportar, uso universal de travessas de háfnio e travessas de madeira e uso seguro e confiável.

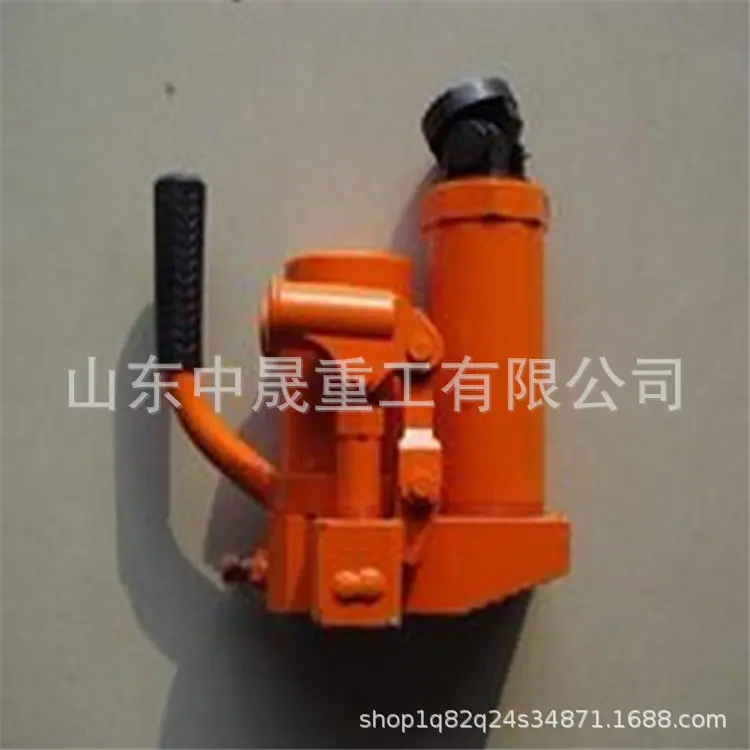

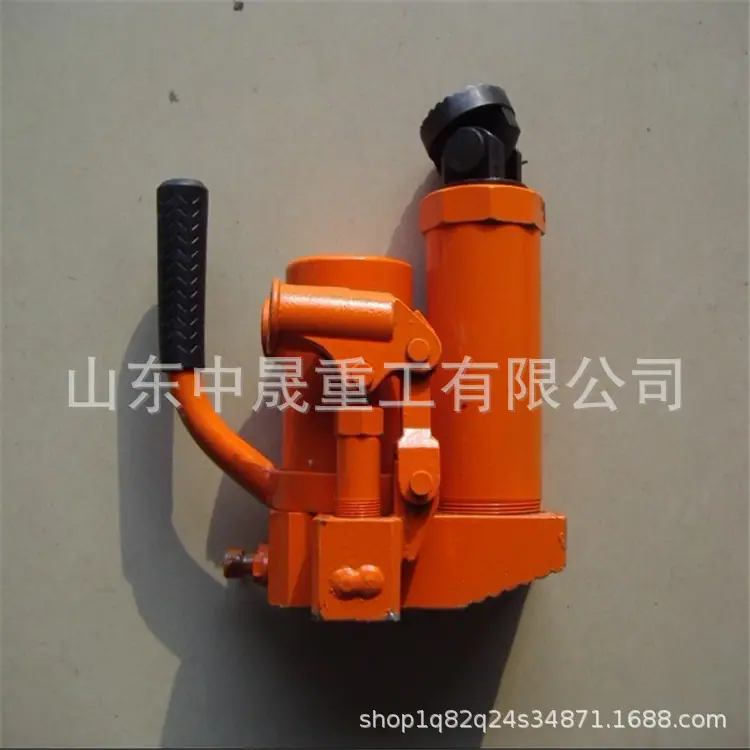

A almofada quadrada hidráulica YFZ-80 é composta por cilindro de óleo de trabalho, bomba de óleo de êmbolo, tanque de óleo, válvula de descarga, corpo base do cilindro de óleo e cabeça móvel. Sua estrutura adota o princípio do macaco hidráulico.
O cilindro de trabalho é composto por pistão, anel de pistão, cilindro, anel de vedação, mola de retorno, conector e outras peças principais. Quando o óleo de alta pressão entra no cilindro pela válvula de descarga da bomba de óleo, ele empurra o pistão para se mover ao longo de seu eixo. Após a válvula de descarga ser aberta, o pistão começará a reiniciar automaticamente sob a ação da mola de retorno. Seu curso de trabalho é controlado pelo tamanho estrutural.
A bomba de óleo do êmbolo é composta por um núcleo de bomba, uma luva de bomba de óleo, um copo de couro, um anel de vedação e um corpo de válvula. O corpo da válvula é uma combinação de duas válvulas unidirecionais do tipo esfera, que tem as funções de sucção e descarga de óleo.
A válvula de descarga completa a função de abertura da válvula empurrando a esfera de aço através da haste da válvula.
O tanque de óleo, o cilindro de óleo, a bomba de óleo do êmbolo, etc. estão todos conectados ao corpo da base do cilindro por roscas. A parte superior móvel é conectada ao conector na extremidade do cilindro de óleo e pode ser inclinada para cima ou para baixo para se adaptar aos requisitos de inclinação da lateral da almofada de háfnio.

Quantidade de ajuste: 90mm
Força de travesseiro quadrada nominal: 80KN
Conector ajustável e controlável: 130mm
Lidar com força operacional: 200-270N
Massa (excluindo alavanca): 10,5kg
Dimensões totais: 275×122×233 (mm)
