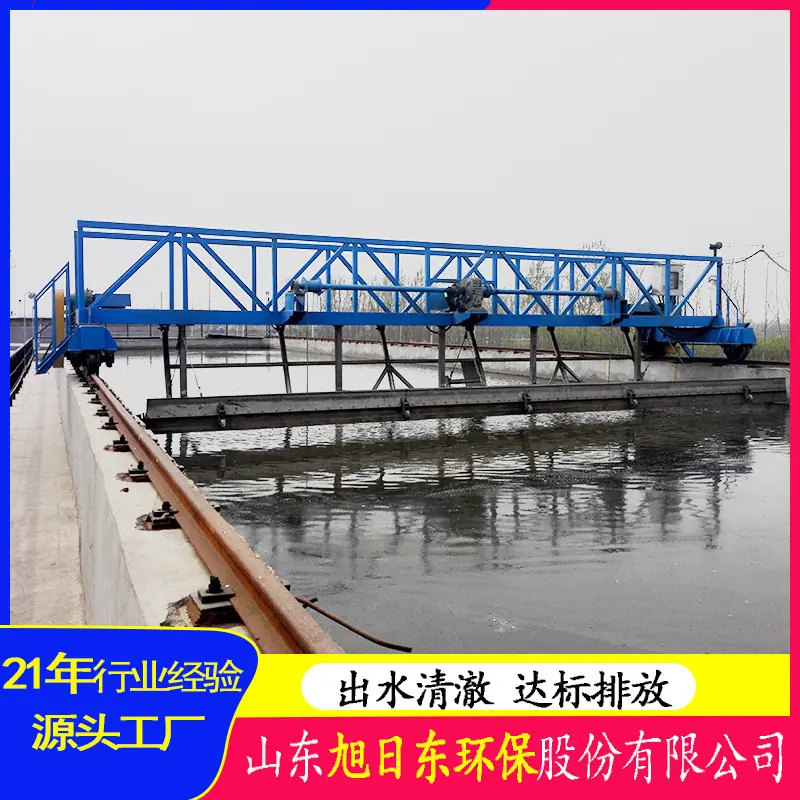

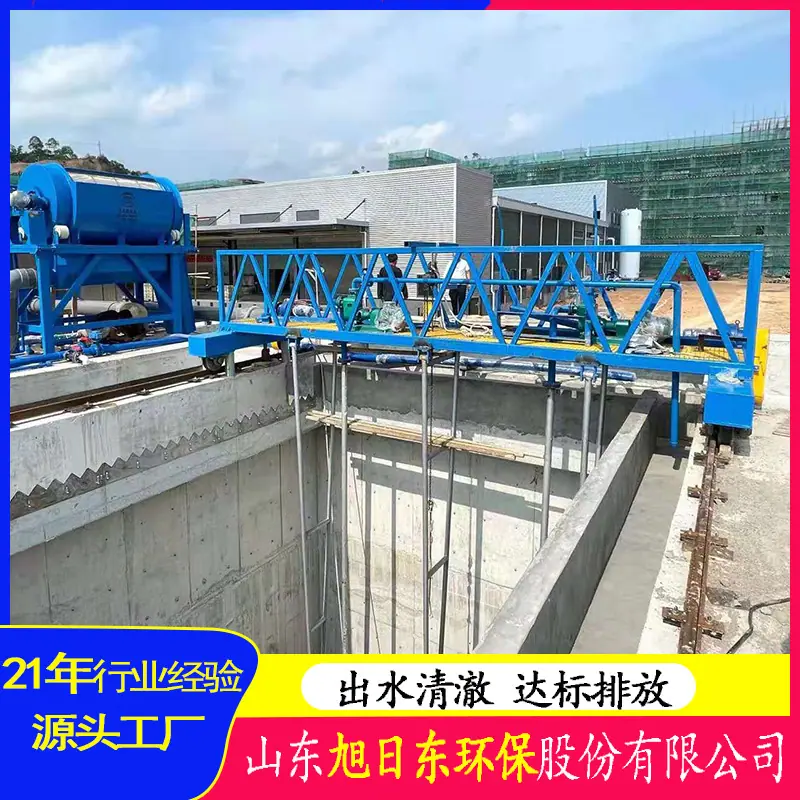

Raspador de Lodo Tipo Treliça Máquina Raspadora de Lodo de Estação de Tratamento de Água Urbana Raspador de Lodo Tipo Operador Raspador de Lodo

 Raspador de DireçãoÉ adequado para tanques de sedimentação de fluxo horizontal em projetos de abastecimento de água e drenagem. Ele raspa o lodo sedimentado no fundo do tanque para o tanque de coleta de lodo e raspa a espuma na superfície do tanque para o tanque de coleta de espuma. O raspador de espuma pode ser ajustado de acordo com os requisitos do usuário. De acordo com a direção do fluxo de água, pode ser dividido em raspagem reversa e descarga de escória reversa e raspagem reversa e descarga de escória na mesma direção. O mecanismo de raspagem não raspa o lodo durante o retorno. O rastelo raspador é totalmente levantado. Ao retornar à posição inicial de raspagem, o rastelo raspador desce, e o trabalho é repetido dessa forma.

princípio de trabalho:

O raspador móvel é composto principalmente por um dispositivo de transmissão, dispositivo de eixo acionado, dispositivo de eixo de acionamento, dispositivo de ajuste, suporte, caixa de controle elétrico e outros componentes.

A estrutura principal:

(1)O dispositivo de transmissão é instalado no suporte da roda de deslocamento e consiste em um motor de indução assíncrono, um redutor de pinhão ciclóide, engrenagens e uma base da máquina. O dispositivo de transmissão possui alta eficiência de transmissão, grande torque, operação estável e baixo ruído. Um pino de cisalhamento de segurança é definido na roda dentada de saída do redutor para obter proteção mecânica contra sobrecarga. O motor redutor tem torque de saída suficiente, e seu torque nominal é maior que o torque de raspagem do raspador.1,25vezes, e ajuste o mecanismo de subida e descida do raspador e do fundo da piscina para controlar a distância entre o raspador e o fundo da piscina, a faixa de ajuste é0-50 mm。

(2)O dispositivo de transmissão não é ajustado para cima e para baixo após a instalação, e a transmissão é realizada principalmente alinhando as engrenagens de transmissão. O jogo entre os dentes das engrenagens deve ser compacto, uniforme e sem ruído.

(3)O raspador e o motor de deslocamento não devem interferir um com o outro durante a operação.

(4)Cada peça de lubrificação é equipada com um orifício de enchimento de óleo.

Características:

1Os calhas de entrada e saída periféricas do tanque de sedimentação adotam um projeto de seção lateral para garantir a distribuição uniforme da água e o escoamento ao redor do tanque de sedimentação.

2, o dispositivo de acionamento adota uma combinação de redutor de engrenagem helicoidal e redutor de engrenagem sem-fim para garantir o torque e a velocidade de saída, e o efeito de transmissão é alto;O redutor é equipado com um dispositivo de proteção contra torque excessivo, que garante uma operação segura e confiável.;

3,quandoΦ≤40mAo usar um canudo de um lado só,Φ>40m, depois use sucção dupla face;

42. O tubo de sucção de lama descarrega a lama na forma de um tubo perfurado horizontal, que não interfere no fluxo de densidade na piscina e garante a estabilidade da saída de água.

5A entrada de sucção no tubo de sucção cônico tem um design exclusivo com espaçamento variável dos furos, de dentro para fora, de pequeno para grande, para garantir a sucção equilibrada de todo o fundo da piscina, aumentar a concentração de sucção e economizar a potência de retorno de lodo.;

6Existem duas maneiras de retirar a espuma/resíduo::Skimmer de superfície e skimmer de tubo;

7, O equipamento é fácil de operar e pode ser diretamente/Controle remoto da operação de equipamentos;
