Introdução ao produto do instrumento de delaminação de telhado

O medidor de delaminação de teto é um instrumento de monitoramento para acompanhar o movimento das camadas de teto. O medidor de delaminação de teto também é chamado de indicador de delaminação de teto. Ele pode exibir separadamente a situação de delaminação das camadas de teto dentro e fora da faixa de comprimento do parafuso de ancoragem. Ele fornece uma base científica para os técnicos de engenharia de minas de carvão e o pessoal de inspeção determinarem o comprimento e a resistência à tração dos parafusos de ancoragem, e compreenderem a racionalidade e a economia dos parafusos de ancoragem utilizados, a fim de prevenir eficazmente acidentes de queda de teto e garantir a produção segura das minas de carvão. Além disso, também foram desenvolvidos o medidor de delaminação de teto com display digital e o medidor de delaminação de teto de monitoramento online.

Componentes do instrumento de separação de telhado

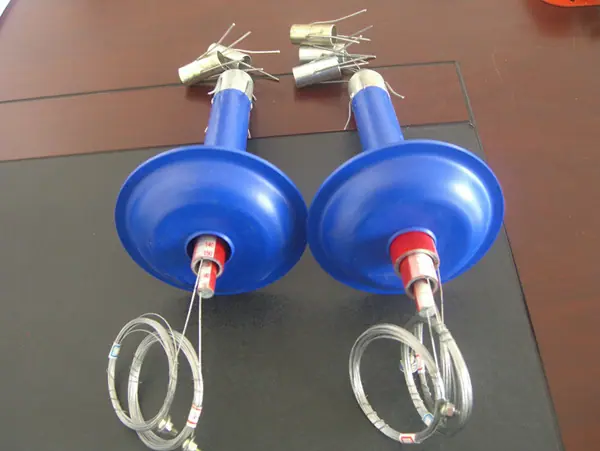

O medidor de delaminação do telhado é composto principalmente de âncora de ponto base, fio de aço, luva, paquímetro e parafuso de aperto.

Princípio de monitoramento de instrumentos de separação de telhado

A cabeça da âncora de base profunda deve ser fixada em uma formação rochosa estável a uma profundidade de 5m no furo, e a âncora de base rasa deve ser fixada a 2-2,5m no furo (posição final da haste de perfuração). Quando há delaminação dentro da faixa de ancoragem do chumbador, a placa superior (revestimento) se move para baixo ao longo do tubo de medição externo e a quantidade de movimento é indicada pela escala do tubo de medição. Quando a placa superior na faixa de ancoragem é delaminada, a posição relativa do tubo de medição externo e da placa superior permanece inalterada, mas desliza para baixo ao longo do tubo de medição interno, indicando que a placa superior está delaminada e a quantidade de delaminação é indicado pela escala interna do tubo de medição. Quando há delaminação dentro e fora da faixa de ancoragem do chumbador, os tubos de medição interno e externo respectivamente apresentam telas de delaminação, e a soma dos valores exibidos é o valor total de delaminação.

Parâmetros relacionados do instrumento da camada de separação do telhado

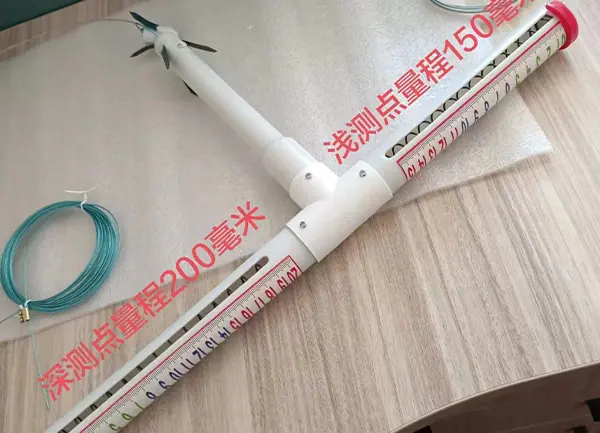

Número de pontos de medição (peças): 2/3 Grande faixa (mm): 200 Precisão de leitura: 1mm Diâmetro do furo da âncora de instalação: 28-42 (mm). Instalação do instrumento de delaminação da placa superior

1. Primeiro instale a cabeça de ancoragem do ponto de base profundo, use a haste de instalação para enviar a cabeça da ancoragem para a posição projetada e aperte a corda de medição ao enviá-la.

2. Envie a cabeça de ancoragem rasa para a posição de instalação.

3. Instale a caixa e conecte firmemente a extremidade inferior da caixa ao sinal à prova d'água. A borda inferior do sinal à prova d'água fica a cerca de 35 mm da placa superior. Em seguida, conecte a corda de medição da cabeça da âncora profunda ao cilindro de medição interno e a corda de medição da cabeça da âncora rasa ao cilindro de medição externo.

4. O ponto zero do cilindro de medição externo está alinhado com a borda inferior da caixa e o ponto zero do cilindro de medição interno está alinhado com a borda inferior do cilindro de medição externo.
