Placa de Ancoragem de Reforço para Mineração Suporte de Túnel Almofada de Alta Capacidade de Carga Leve Fácil Instalação Bandeja Borboleta

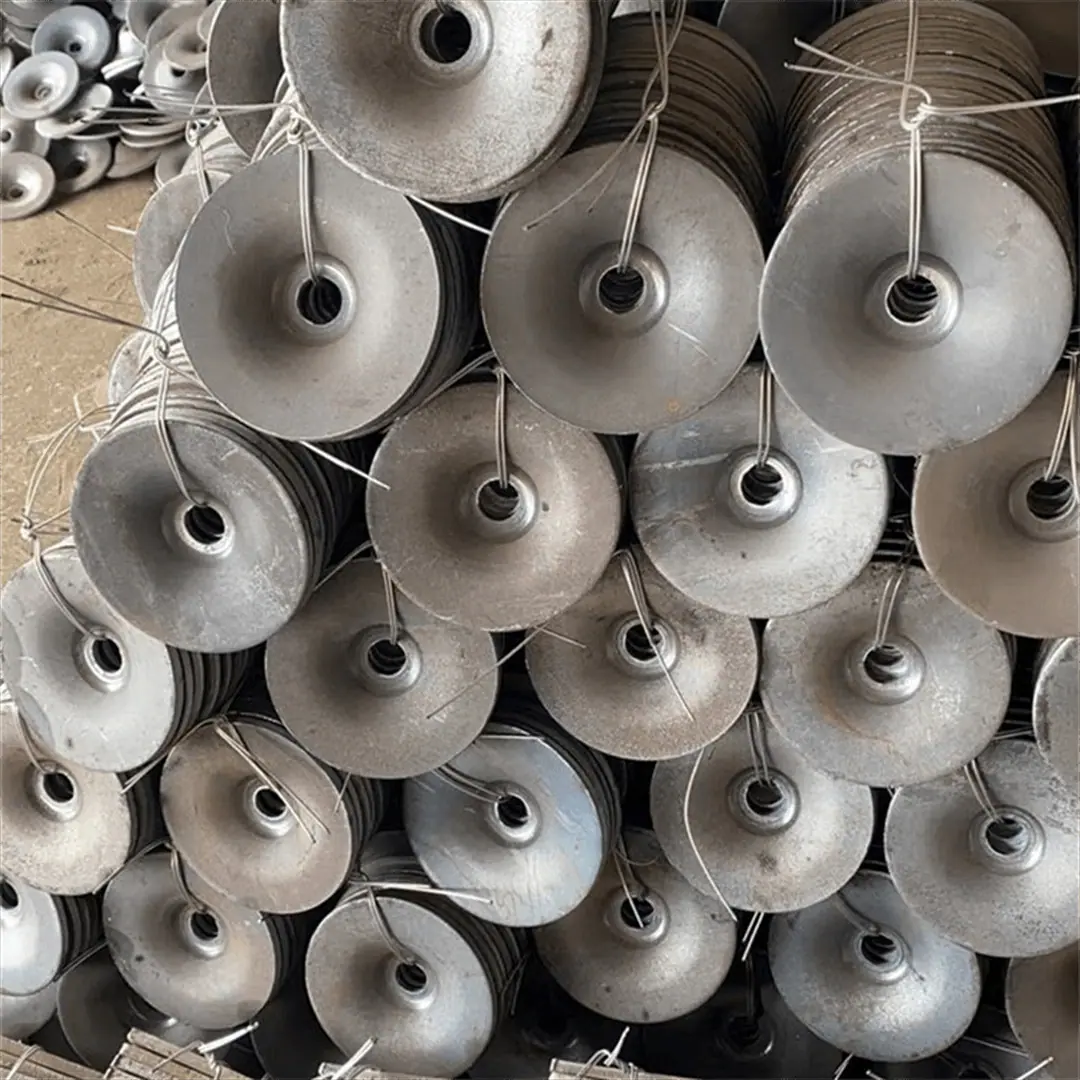

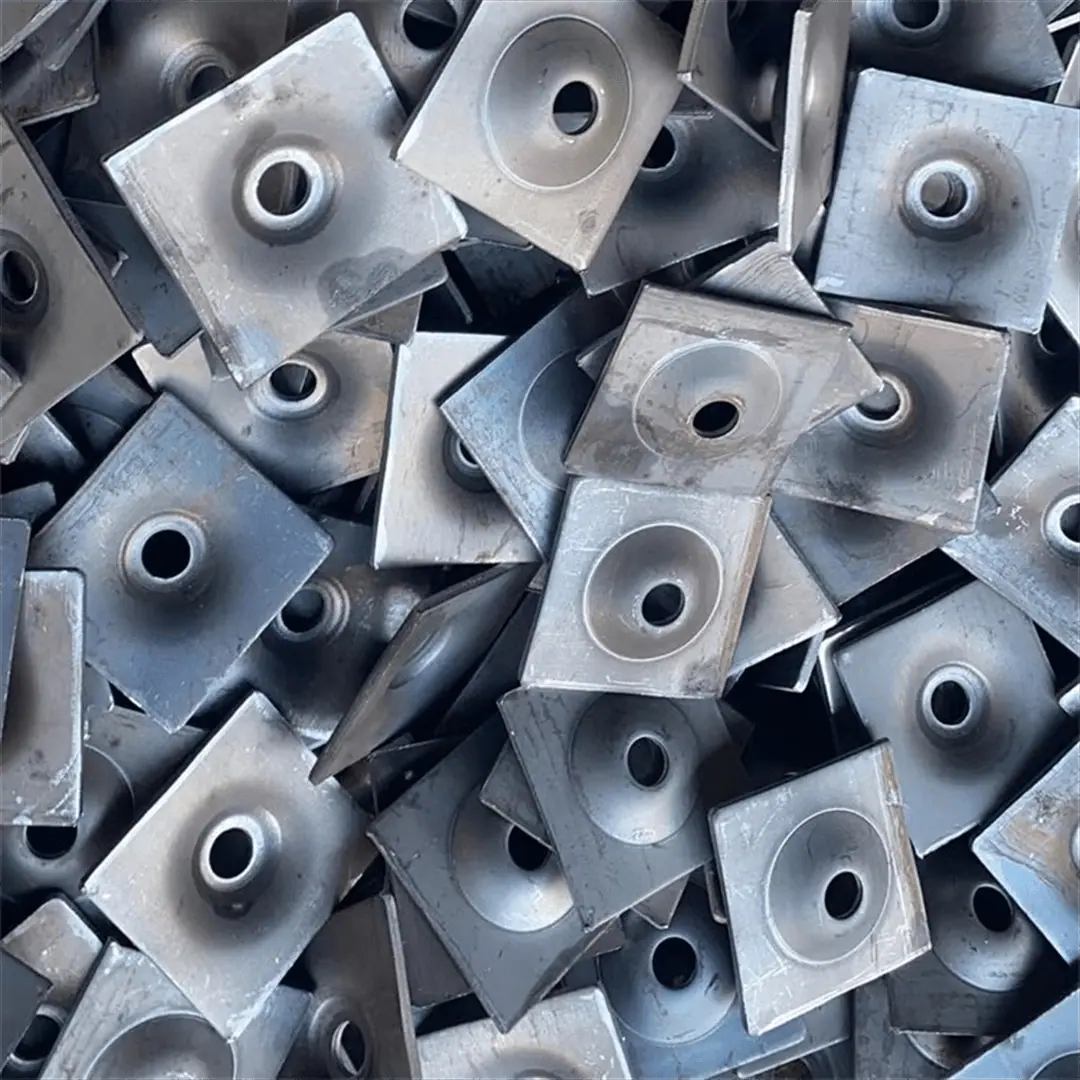

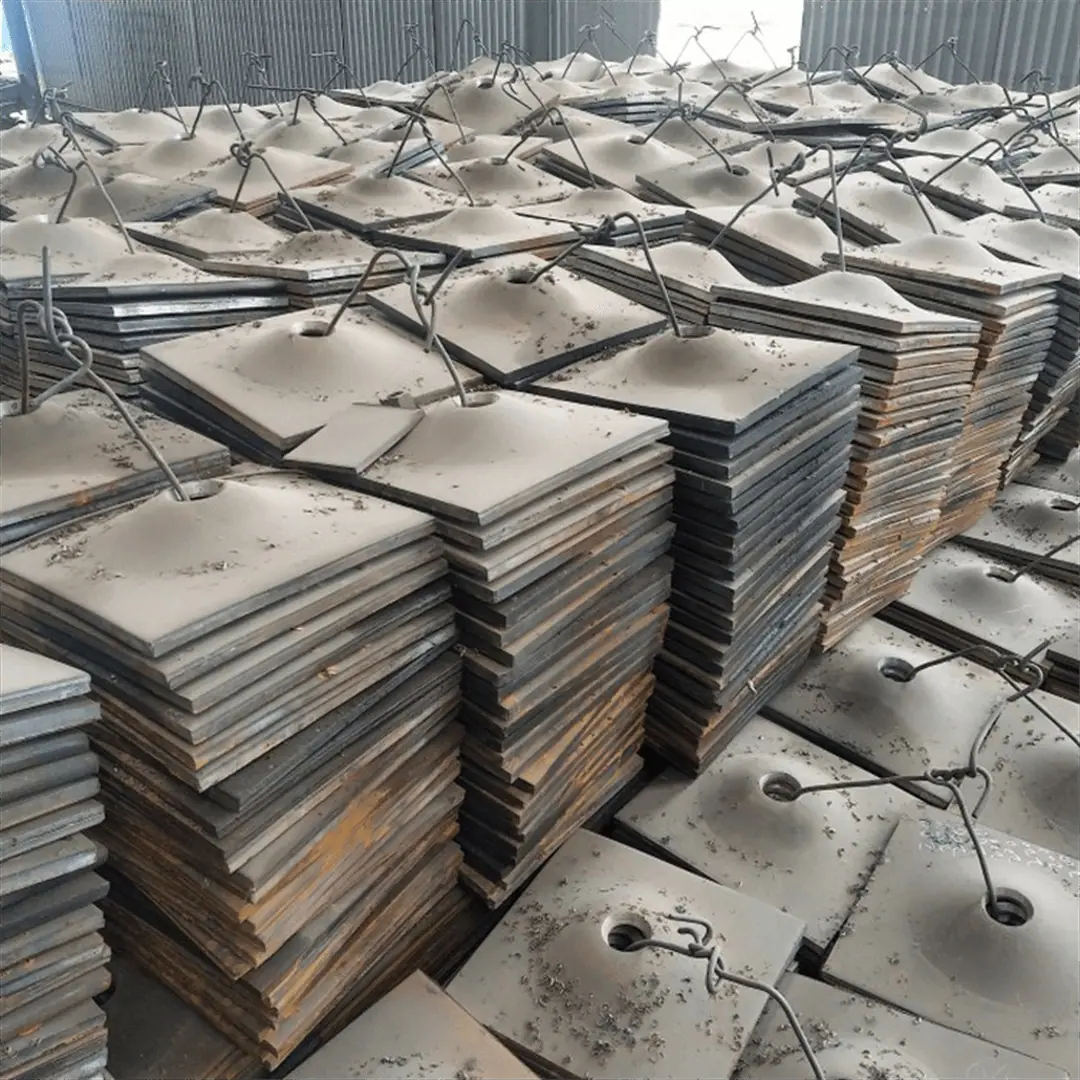

A bandeja para parafuso de ancoragem é um componente central do sistema de suporte de mina. Ao transmitir a força de travamento do parafuso de ancoragem e a pressão da rocha circundante, ela reforça eficazmente o teto e as paredes do túnel, prevenindo o deslocamento. É feita de aço carbono Q235 ou aço de alta resistência Q345, formada através de processos de cisalhamento, estampagem e perfuração, com uma faixa de espessura de 5,5-12 mm. Especificações comuns incluem 150.15010、1401408、30030016 tipos, cobrindo três tipos: redondo, quadrado e borboleta. A bandeja em formato de borboleta, devido ao seu design especial de superfície curva, tem uma capacidade de carga 30% maior do que as de formato plano e é adequada para cenários de alta pressão. O produto é leve e fácil de instalar, com excelente efeito de controle de superfície, e é amplamente utilizado para suporte de engenharia em minas de carvão, túneis, pontes, etc.

Ao ser usado em conjunto com parafusos de ancoragem e cabos de ancoragem, certifique-se de que a resistência da bandeja seja compatível com o corpo da haste para evitar perfuração ou tensão irregular. Por exemplo, a bandeja em forma de borboleta do modelo HK15 é adequada para parafusos de ancoragem de φ20-25mm, enquanto a bandeja de aço roscado (como a MSGLD-500) é projetada especificamente para suporte de alta resistência. Os fabricantes oferecem serviços de personalização e apoiam a produção de especificações não padronizadas para atender a diversas necessidades.
