Fabricantes fornecem transmissor de pressão diferencial de alta pressão estática EJA130A-EHS-92DN/NF1 a baixo preço

Certificação necessária
110 dias
Mín. R$ 252.008 (109 un.)
Fornecedor 4.5

Quantidade

Please consult customer service for specific models
Especificações do produto
Origem
China
Marca
Xinyi
Modelo
Default item
tipo
Diaphragm pressure gauge
Meio de medição
Electrical contact
Faixa de medição
90
Classe de precisão
0.5
Sinal de saída
4-20
Tensão da fonte de alimentação
10
Temperatura de operação
30
Especificações
Please consult customer service for specific models
Conteúdo de decoração e construção
Painting project
Origem
China
Marca
Xinyi
Modelo
Default item
tipo
Diaphragm pressure gauge
Meio de medição
Electrical contact
Faixa de medição
90
Classe de precisão
0.5
Sinal de saída
4-20
Tensão da fonte de alimentação
10
Temperatura de operação
30
Especificações
Please consult customer service for specific models
Conteúdo de decoração e construção
Painting project
Origem
China
Marca
Xinyi
Modelo
Default item
tipo
Diaphragm pressure gauge
Meio de medição
Electrical contact
Faixa de medição
90
Classe de precisão
0.5
Sinal de saída
4-20
Tensão da fonte de alimentação
10
Temperatura de operação
30
Especificações
Please consult customer service for specific models
Conteúdo de decoração e construção
Painting project
Detalhes do produto
O texto nas imagens pode ser traduzido

Nossa empresa é uma empresa de manufatura. Todos os produtos são vendidos diretamente da fábrica, garantindo entrega pontual, preços preferenciais, garantia de qualidade e um prazo de validade de um ano.

Pode ser emitida fatura com IVA de 13%.

Lembrete amigável: Imagens, preços e atributos são apenas para referência. Por favor, entre em contato com o vendedor para obter detalhes específicos.

O transmissor de pressão diferencial de alto desempenho tipo EJA130A é adequado para medir a vazão, o nível de líquido, a densidade e a pressão de líquidos, gases e vapor, e então convertê-los em um sinal de saída de corrente DC de 4-20mA. Suporta os protocolos de comunicação BRAINHART e FOUNDATION™ Fieldbus ou PROFIBSUS PA.

EJA130AEspecificações

  Transmissor de Pressão Diferencial de Alta Pressão Estática EJA130A
Caixa de membrana M Caixa de membrana H
Faixa de medição -100~100kPa
(-400~400inH2O)		 -500~500kPa
(-2000~2000inH2O)
Faixa de medição 1~100kPa
(4~400inH2O)		 5~500kPa
(20~2000inH2O)
Precisão ±0,065% ±0,065%
Nível de proteção Resistente à imersão IP67, NEMA 4X e JIS C0920
Especificações à prova de explosão FM，CENELEC ATEX，CSA，IECEx
sinal de saída Comunicação digital de dois fios 4~20mA CC ou FOUNDATION™ fieldbus ou PROFIBUS PA
fonte de energia BRAIN e HART: 10,5~42V CC (à prova de explosão: 10,5~30V CC)
Fieldbus: 9~32V CC (9~24V CC no modo Entidade intrinsecamente seguro, 9~17,5V CC no modo FISCO intrinsecamente seguro)
temperatura ambiente -40~85℃ (-40~185℉) (Tipo Padrão)
-30~80℃ (-22~176℉) (indicador embutido)
Temperatura do processo -40~120℃ (-40~248℉) (Tipo Padrão)
pressão do trabalho 32MPa (4500psi)
Instalar Instalação de tubo de 2 polegadas
Material das peças molhadas Caixa de diafragma SUS316L (diafragma: Hastelloy C-276)
Flange da câmara SUS316
concha Liga de alumínio ou aço inoxidável SUS316 (opcional)



EJA130A-Tabela de Seleção

Código da especificação básica: EJA130A-DMS-92NN

Item: Sinal de saída
-D Comunicação digital 4-20mA CC/protocolo BRAIN
-E Comunicação digital com protocolo 4-20mA CC/HART
-F Comunicação FF Fieldbus
Item 2: Faixa de medição (diafragma)
M 1-100KPa
H 5-500KPa
Item 3: Material das partes molhadas

S

 SUS316 SUS316L SUS316
Item 4: Interface de Processo
0 Sem rosca de processo (rosca interna Rc1/4 na flange da câmara)
1 Conexão de Processo com Rosca Interna Rc1/4
2 Conector de Processo com Rosca Interna Rc1/2
3 Conector de processo com rosca interna 1/4 NPT
4 Conector de processo com rosca interna 1/2NPT
5 Sem rosca de processo (rosca interna 1/4 NPT na flange da câmara)
Item 5: Material do parafuso e da porca
A JIS SCM435 32MPa
B JIS SUS630 32MPa
C JIS SUH660 32MPa
Item 6: Método de Instalação
-2 Conexão de tubulação vertical, alta pressão à direita, conector do processo de instalação superior.
-3 Conexão de tubulação vertical, alta pressão à direita, conector de processo de instalação inferior.
-6 Conexão de tubulação vertical, alta pressão à esquerda, conector do processo de instalação no topo.
-7 Conexão de tubulação vertical, alta pressão à esquerda, conector do processo de instalação na parte inferior.
-8 Conexão de tubulação horizontal, alta pressão à direita.
-9 Conexão de tubulação horizontal, alta pressão à esquerda
Item 7: Interface Elétrica
0 Rosca interna G1/2, uma interface elétrica
2 Rosca interna NPT de 1/2", duas interfaces elétricas, sem tampão cego
3 Rosca interna Pg13.5, duas interfaces elétricas, sem tampão cego.
4 Rosca interna M20, duas interfaces elétricas, sem tampão cego.
5 Rosca interna G1/2, duas interfaces elétricas, um tampão cego.
7 Rosca interna NPT de 1/2", duas interfaces elétricas, um tampão cego
8 Rosca interna Pg13.5, duas interfaces elétricas, um tampão cego.
9 Rosca interna M20, duas interfaces elétricas, um tampão cego.
Item 8: Mesa com Display Oculto
D Medidor de display digital
E Display digital com botão de ajuste da faixa de medição
N nenhum
Item 9: Instalar suportes


A Suporte Angular Plano JIS SECC
B Suporte Plano JIS SUS304
C Suporte em L JIS SECC
D Suporte em L JIS SUS304
N nenhum

Recursos adicionais (não especificados)

item:
Tipo à prova de explosão, tipo de segurança intrínseca
Não especificar
NF1 Certificação à prova de explosão NEPSI: dⅡCT6 Temperatura ambiente: -40-60℃ Interface elétrica: 1/2NPT
FF1 Permissão de Proteção contra Explosão FM C1: I II & III Div 1 & 2, Grupos B, C, D, E, F & G NEMA 4X Temperatura: C1: T6
FF15 Permissão de Proteção contra Explosão FM C1: I II & III Div 1 & 2, Grupos B, C, D, E, F & G NEMA 4X Temperatura: C1: T6
KF1 Certificação à prova de explosão CENELEC (KEMA): EExd Ⅱ CT4, T5, T6
KF5 Certificação à prova de explosão CENELEC (KEMA): EExd Ⅱ CT4, T5, T6
CF1 Permissão CSA à Prova de Explosão C1: Div I II & III, 1 & 2, Gps, B, C, D, E, F, & G ENCL: Tipo 4X Temperatura: CI: T4, T5, T6
CF15 Permissão CSA à Prova de Explosão C1: Div I II & III, 1 & 2, Gps, B, C, D, E, F, & G ENCL: Tipo 4X Temperatura: CI: T4, T5, T6
NS1 Licença de Segurança Intrínseca NEPSI: ia Ⅱ CT4 Temperatura Ambiente: -40-60℃ Interface Elétrica: 1/2 NPT
FS1 Permissão de Segurança Intrínseca FM C1: Div I II e III, 1 e 2, Gps, B, C, D, E, F e G Não inflamável C1: Div I II e III, 1 e 2, Gps, B, C, D, E, F e G
KS1 Licença de Segurança Intrínseca CENELEC (KEMA): EEx ia Ⅱ CT4
CS1 Licença de Segurança Intrínseca CSA: C1: Div I II & III, 1 & 2, Gps, A, B, C, D, E, F & G ENCL: Tipo 4X Temperatura C1: T4
FU1 Inclui FF1 e FS1
KU1 Inclui KF1, KS1 e tipo N KEMA, tipo N EX nA ⅡCT4
UC1 Inclui CF1 e CS1
SU1 SAA à prova de explosão, intrinsecamente seguro e sem faíscas Ex dⅡCT6/T5/T4 IP67, Ex ia ⅡCT4 IP67, Ex nⅡCT4 IP67
KS5 CENELEC (KEMA) à Prova de Explosão com Segurança Intrínseca: [Modo de Entidade]: EEx ia Ⅱ CT4; [Modo Fisco]: EEx ia Ⅱ CT4 / EEx ia Ⅱ BT4
Item 2:
Junta de vedação à prova de explosão
Não especificar
G71 Porta de conexão: 1/2 NPT; Diâmetro externo do cabo aplicável: Φ8,5±0,5 (1 peça)
G72 Porta de conexão: 1/2 NPT; Diâmetro externo do cabo aplicável: Φ8,5±0,5 (1 peça)
G81 Porta de conexão: 1/2 NPT; Diâmetro externo do cabo aplicável: Φ8,5±0,5 (2 portas)
G82 Porta de conexão: 1/2 NPT; Diâmetro externo do cabo aplicável: Φ8,5±0,5 (2 portas)
Item 3:
Pintura: Mudança de cor ou mudança na aplicação da tinta
Não especificar
P1 A mudança de cor se aplica apenas à carcaça do transmissor. Código de marcação Munsell: N1.5, preto.
P2 A mudança de cor se aplica apenas à carcaça do transmissor Código de marcação Munsell: 7.5BG4/1.5 Verde.
P7 A mudança de cor aplica-se apenas à cor prata metálica da carcaça do transmissor.
X1 Variação de Cor Resina Epóxi Assar
Item 4:
evitarProtetor contra raios
Não especificar
A Tensão de alimentação do transmissor: 10,5-32V CC (tipo à prova de explosão: 10,5-30V CC) Corrente permitida: 6000A (1X4μS), repetida 1000A (1X40μS) 100 vezes
Item 5:
Tratamento sem óleo ou tratamento sem água/sem óleo
Não especificar
K1 Tratamento de desengraxe e limpeza
K2 A câmara da membrana é desengordurada e limpa, e então preenchida com óleo fluorado. Temperatura de operação: -20°C a 80°C.
K5 Desengordure, lave e seque.
K6 Desengraxe, limpe e seque o alojamento da membrana antes de encher com óleo fluorado. Temperatura de operação: -20-80℃
Item 6:
Unidade de calibração
Não especificar
D1 Correção P (unidades Psi)
D3 correção de barra (unidade de barra)
D4 M-correção (kgf/cm2)
Item 7: Tratamento de vedação de porcas SUS630
Não especificar
S Os parafusos e porcas SUS630 usados para fixar a flange da câmara são revestidos com borracha de silicone líquida.
Item 8:
Tampão de escape longo
Não especificar
você Comprimento total: 112 mm (Modelo padrão: 32 mm)
Item 9:
rápidoresposta rápida
Não especificar
F1 Tempo de atualização: ≤0,125 segundos Tempo de resposta (incluindo pequena constante de tempo de amortecimento): Longo 0,3-0,5 segundos (cartucho de membrana L 0,6 segundos)
0 itens: Funções PID/LM
Não especificar
LC1 Função de controle PID, Função Mestre de Link
1 item:
Quando a CPU apresenta mau funcionamento, a saída é definida para baixo.
Não especificar
C1 Lado baixo: ≤-5% (3,2mA CC)
2 itens:
NAMUKNE43
Não especificar
C2 [Sinal de saída 3,8～20,5mA] Saída de alarme de falha -5%, abaixo de 3,2mA
C3 [Sinal de saída 3,8～20,5mA] Saída de alarme de falha 110%, acima de 21,6mA
3 itens:
Caixa de amplificador de aço inoxidável
Não especificar
E1 Material do invólucro do amplificador: Aço inoxidável SCS14A (equivalente a aço inoxidável fundido SUS316L ou ASTM CF-8M)

4 itens:
Filme banhado a ouro
Não especificar
A1 Diafragma de vedação banhado a ouro
5 itens:
configuração
Não especificar
R1 Software de configuração do usuário
6 itens:
Flange da câmaraOpções
Não especificar
N1 Sem plug de ventilação
N2 N1 e sem conexões de processo, a flange da câmara é usinada com roscas internas DIN 19213 de 7/16 polegadas × 20 (roscas de instalação) em ambos os lados, e possui um tampão cego no lado traseiro.
N3 Fabricação de acessórios para flanges de câmara N1 e N2, diafragmas, corpos e tampões cegos.
7 itens:
Etiqueta de aço inoxidável
Não especificar
N4 A etiqueta de aço inoxidável JIS SUS304 é fixada no transmissor.
8 itens:
Certificado de fabricação de peças
Não especificar
M01 Flange da câmara
M11 Flange da câmara, junta de processo
9 itens:
Resultados do teste de pressão e do teste de estanqueidade
Não especificar
T01 Pressão de teste da cápsula de membrana L: 3,5 MPa; fluido de teste: nitrogênio; tempo de residência: 10 minutos.
T12 Pressão de teste da cápsula de membrana M e H: 14 MPa; fluido de teste: nitrogênio; tempo de residência: 10 minutos.

Imagem do Produto

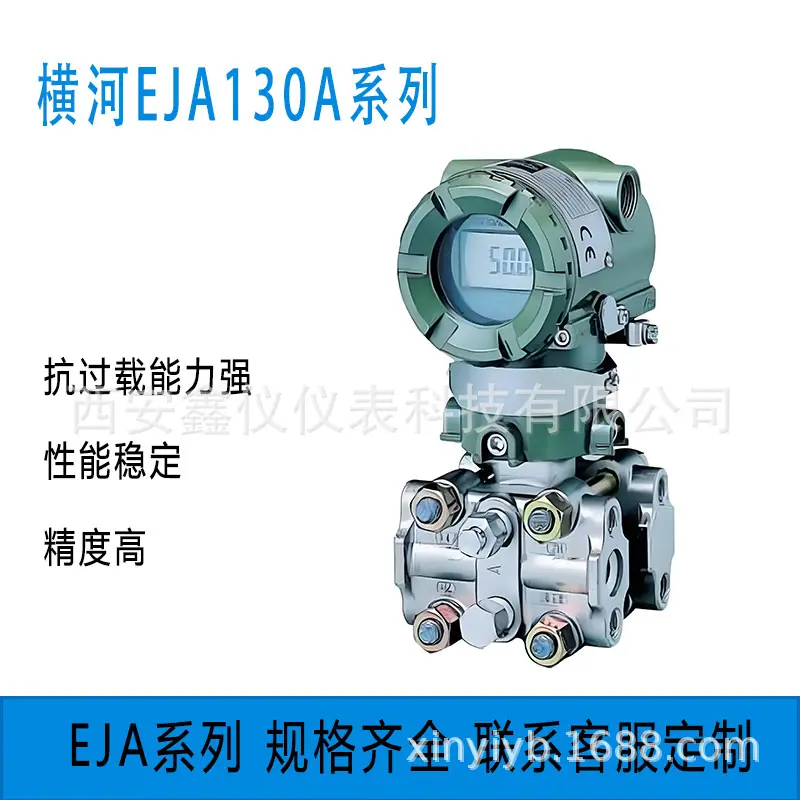

横河EJA130A 5

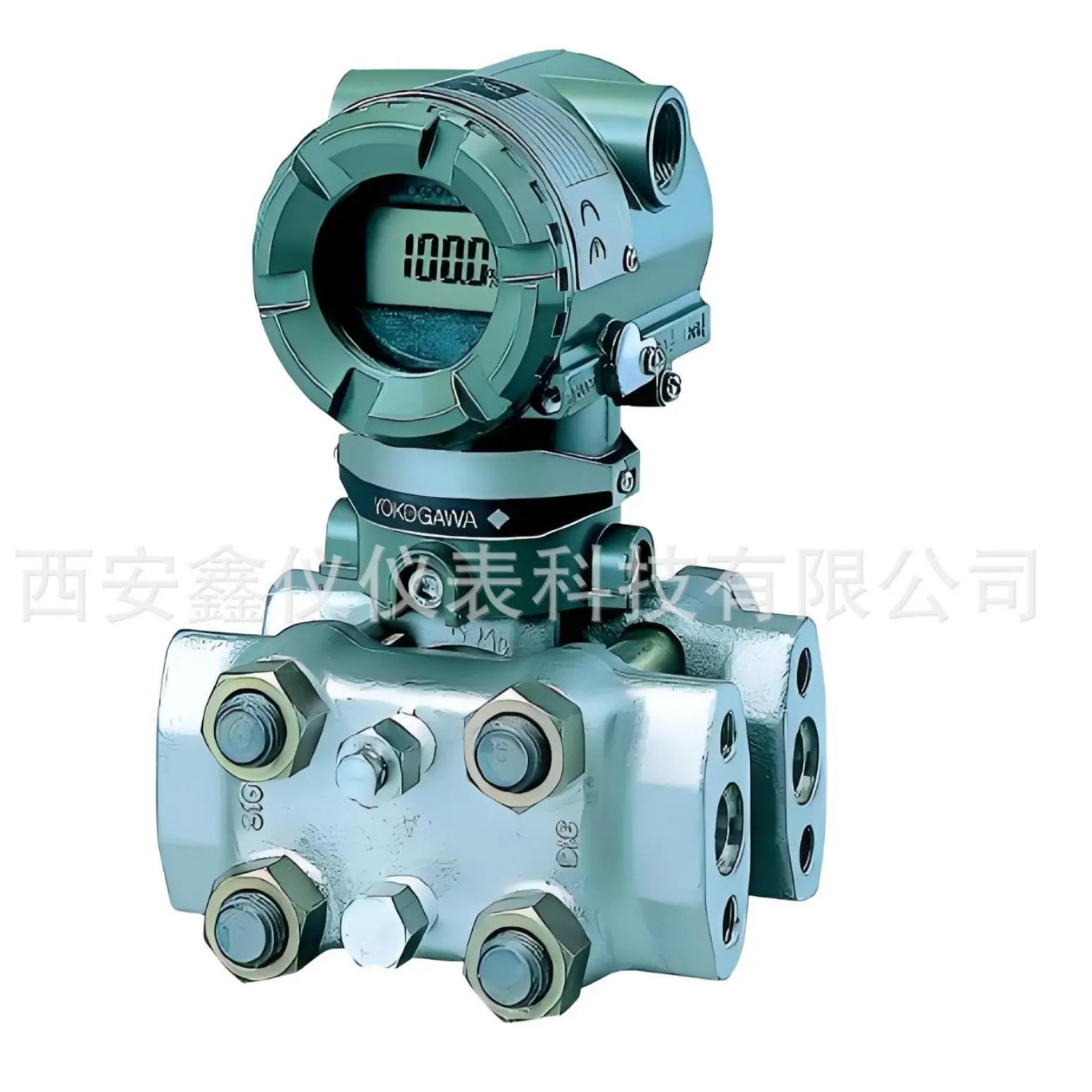

2025-04-30 09:43:15.jpg

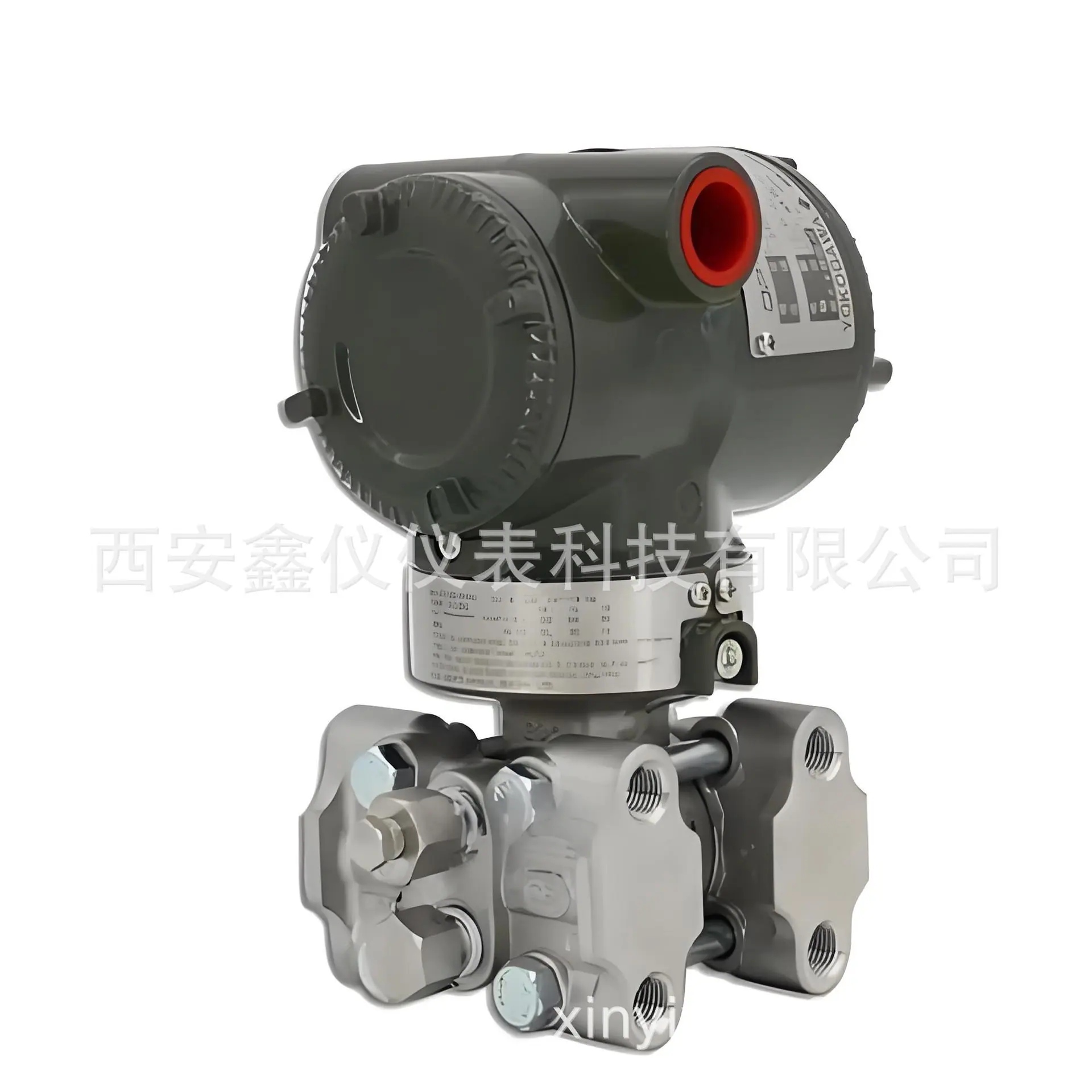

横河EJA130A 2
