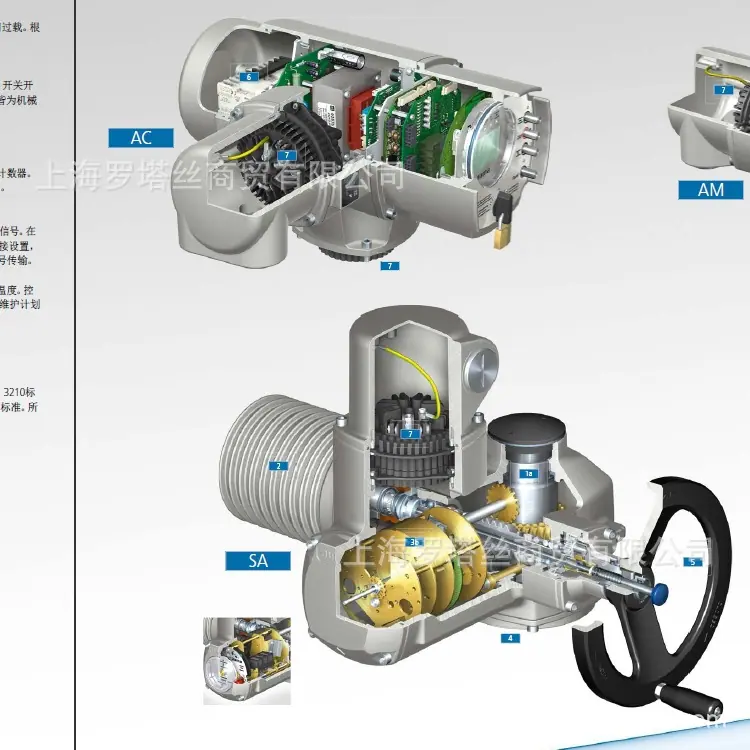

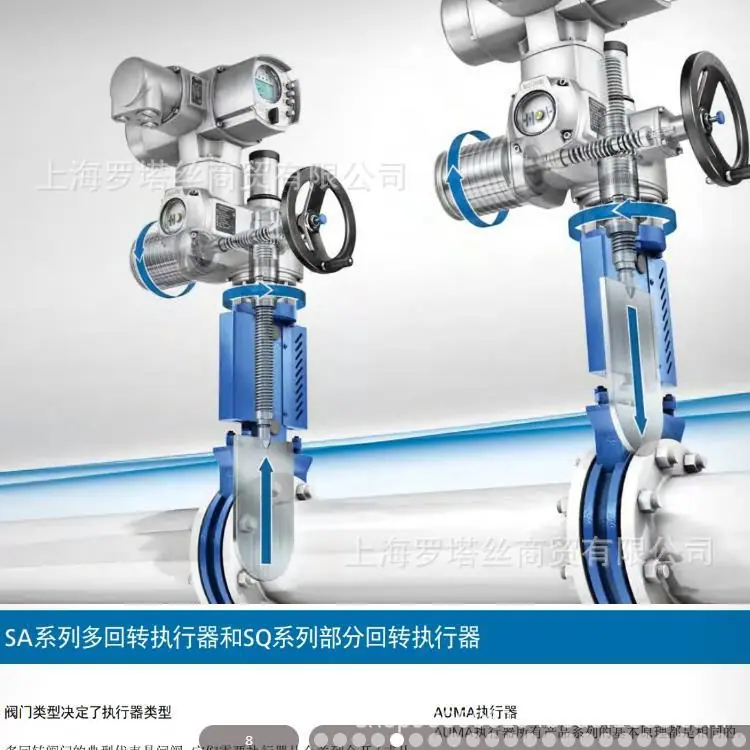

Os atuadores AUMA são operados remotamente a partir da sala de controle para controlar válvulas industriais. A AUMA possui uma estrutura dividida, composta por uma unidade de controle e uma unidade de atuador. A parte de controle inclui unidades de controle AM e AC, e a parte do atuador inclui unidades de atuador SA e SQ. A faixa de torque para SA é de 10 Newton-metros a 32.000 Newton-metros, e a velocidade de saída é de 4 rotações por minuto a 180 rotações por minuto. A faixa de torque para SQ é de 50 Newton-metros a 2.400 Newton-metros, e a faixa de ângulo de rotação é de 75° a 105°. O tempo de operação para uma rotação de 90° é de 4s-100s. Os recursos incluem desligamento por limite e torque, e motores AC trifásicos e monofásicos.

Unidade de Controle AUMA AC01.2 24V
Unidade de Controle AUMA AC01.2 4-20mA

Atuador AUMA SA07.2-F07
Atuador AUMA SA07.2-F10
Atuador AUMA SAR07.2-F07
Atuador AUMA SAR07.2-F10
Atuador AUMA SA07.6-F07
Atuador AUMA SA07.6-F10
Atuador AUMA SAR07.6-F07
Atuador AUMA SAR07.6-F10
Atuador AUMA SA10.2-F10
Atuador AUMA SAR10.2-F10
Atuador AUMA SA14.2-F14
Atuador AUMA SAR14.2-F14
Atuador AUMA SAR14.6-F14

AC

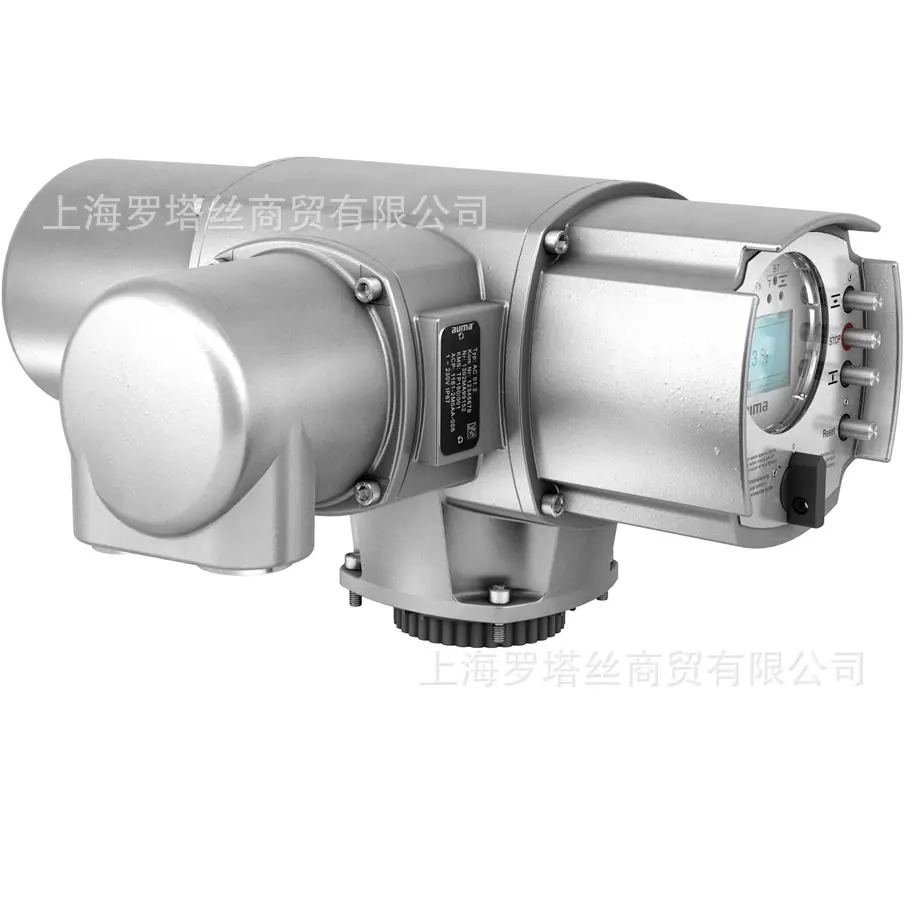

Se a aplicação exigir funções de controle adaptativo, registro de dados, uma interface de usuário configurável, ou se válvulas e atuadores precisarem ser integrados ao sistema de gerenciamento de ativos da planta devido à necessidade de funções de diagnóstico inteligentes, então escolher o dispositivo de controle de atuador da série AC será a solução perfeita.

Dispositivo de controle de atuador configuração AC com interface paralela livremente programável e/ou interface de barramento de campo em sistemas de automação de processos

As funções de diagnóstico inteligentes incluem relatórios de eventos com carimbos de data/hora, curvas características de torque, gravação contínua da temperatura interna e vibração do atuador, e cálculo das contagens de partida e das horas de operação do motor.

Além das funções básicas mencionadas acima, o dispositivo de controle integrado AC também fornece outras funções para atender a requisitos especiais. Estas incluem um bypass de torque para abrir a válvula quando ela está fechada com muita força, ou estender o tempo de operação para evitar o golpe de aríete na tubulação.

Com a melhoria contínua do AC 01.2, a AUMA presta atenção especial ao desenvolvimento de interfaces amigáveis e à integração mais fácil de todas as funções do atuador no sistema DCS. O display de imagem extra grande permite o controle de programação guiado por menu do dispositivo de controle do atuador, e a seleção também está disponível para configuração usando o software da ferramenta AUMA CDT por meio de comunicação Bluetooth sem fio. Para conexões de fieldbus, o controle de programação AC pode ser realizado na sala de controle.

SOU

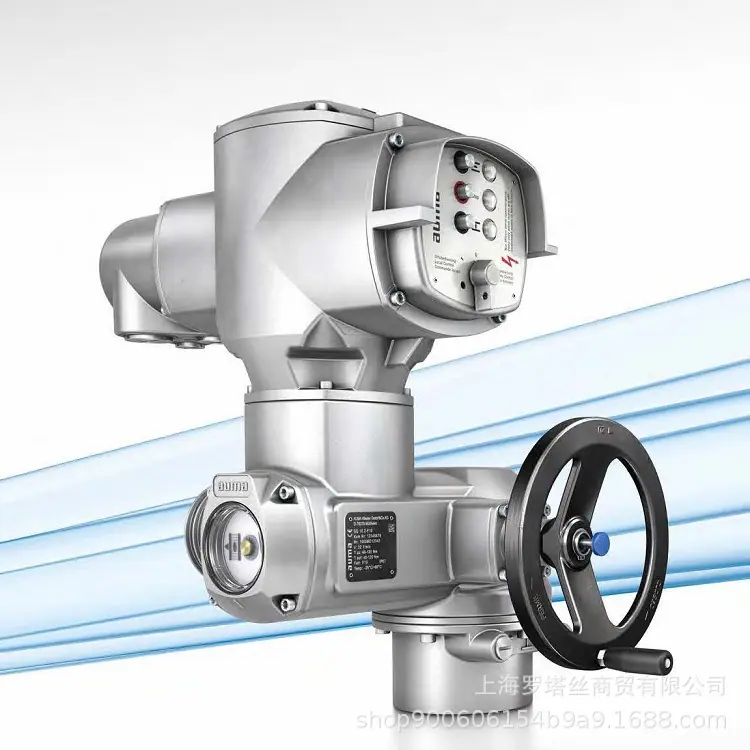

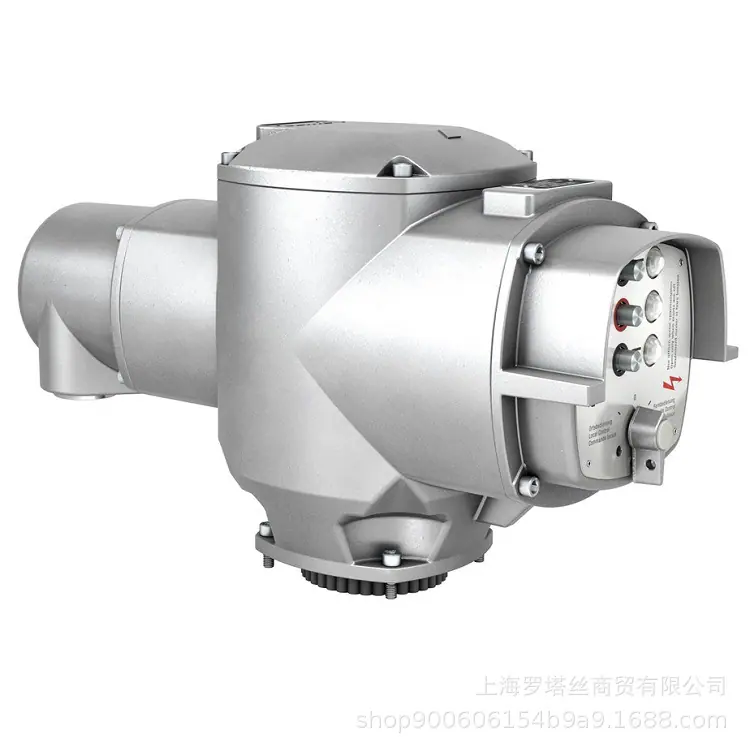

Ao usar transmissão de sinal paralela e apenas uma pequena quantidade de sinal de feedback é necessária, o dispositivo de controle de atuador da série AM, com seu design simples, é a escolha ideal. Durante a fase de teste, parâmetros como o método de parada nas posições finais podem ser ajustados usando as chaves seletoras. O controle é alcançado operando os comandos OPEN, STOP e CLOSE. Sinais de posição final e um sinal abrangente de alarme de falha são enviados como sinais de feedback para o sistema DCS. Eles também são exibidos no dispositivo de controle local por meio de luzes indicadoras. Como opção, a posição da válvula pode ser transmitida ao sistema DCS na forma de um sinal de 0/4 – 20 mA.

ACExC

Produtos à prova de explosão devem ser usados em ambientes com perigos potenciais de explosão. O princípio de projeto de equipamentos à prova de explosão é que o próprio equipamento não se tornará uma fonte de ignição, nem produzirá faíscas ou calor excessivo na superfície. A obtenção de certificação confirma os fortes laços da AUMA com vários órgãos de certificação nacionais e internacionais. O dispositivo de controle do atuador AUMATIC ACExC 01.2, equipado com uma unidade de controle local integrada, é adequado para atuadores multi-voltas SAEx/SAREx 07.2 – SAEx/SAREx 16.2 e alguns atuadores de quarto de volta SQEx/SQREx 05.2 – SQEx/SQREx 14.2.

AC-SIL/ACExC-SIL

AUMA Controle Separado Multi-Volta Unidade de Controle Combinada aumaAC01.2 Atuador SAR10.2

Acessórios para Atuador Elétrico Tipo Split Ouma Unidade de Atuação SA07.2 Unidade de Controle aumaAM02.1

Válvula de Controle Multi-Volta Tipo Split Auma Combinando com Unidade de Controle aumaAC01.2 Atuador SAR10.2

A AUMA pode fornecer dispositivos de controle de atuadores AC 01.2-SIL ou ACExC 01.2-SIL para atender a requisitos de controle complexos com demandas de segurança de alto nível. Quando atuadores das séries SA.2 e SQ.2 são equipados com tais dispositivos de controle, eles podem ser usados em sistemas de segurança até o nível de segurança funcional SIL 3. O dispositivo de controle de atuador tipo SIL AC 01.2 é configurado com um módulo SIL adicional para executar funções de segurança. Em caso de emergência, a função de segurança é ativada, as funções de controle lógico padrão do AC são ignoradas e, simultaneamente, as funções operacionais de segurança do módulo SIL são iniciadas. Portanto, a função de segurança sempre tem precedência sobre a operação padrão. Os atuadores das séries SA.2 e SQ.2 configurados com tais dispositivos de controle de atuadores passaram com sucesso pela certificação TÜV e podem ser usados para as seguintes funções de segurança:

Seguro Ligar/Desligar (ESD), SIL 2 (Canal Único) ou SIL 3 (Sistema Redundante), de acordo com a norma IEC 61508 Ed.2
Desligamento de Segurança, SIL 2 (Canal Único), De acordo com a Norma IEC 61508 Ed.2
Feedback seguro da posição do terminal, SIL 2 (de acordo com a norma IEC 61508 Ed.2) ou PL c (de acordo com a norma ISO 13849) (não faz parte do certificado).
Pode atingir SIL 2 e, em sistemas redundantes (por exemplo, "1oo2"), pode atingir SIL 3

AMExC

Produtos à prova de explosão são necessários para uso em ambientes com potencial para atmosferas explosivas. O princípio de projeto de equipamentos à prova de explosão é que o próprio equipamento não se tornará uma fonte de ignição, nem produzirá faíscas de ignição ou formará superfícies excessivamente quentes. A obtenção de certificação confirma a estreita cooperação da AUMA com múltiplos órgãos de certificação nacionais e internacionais. O dispositivo de controle do atuador AUMA MATIC AMExC 01.1 com uma unidade de controle local integrada é adequado para atuadores multi-rotação SAEx/SAREx 07.2 – SAEx/SAREx 16.2 e alguns atuadores rotativos SQEx/SQREx 05.2– SQEx/SQREx 14.2.

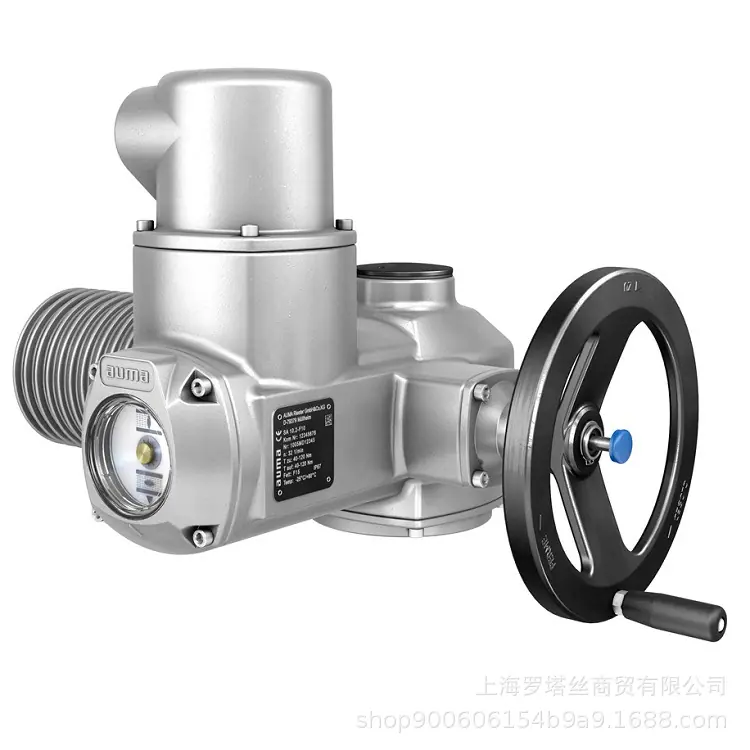

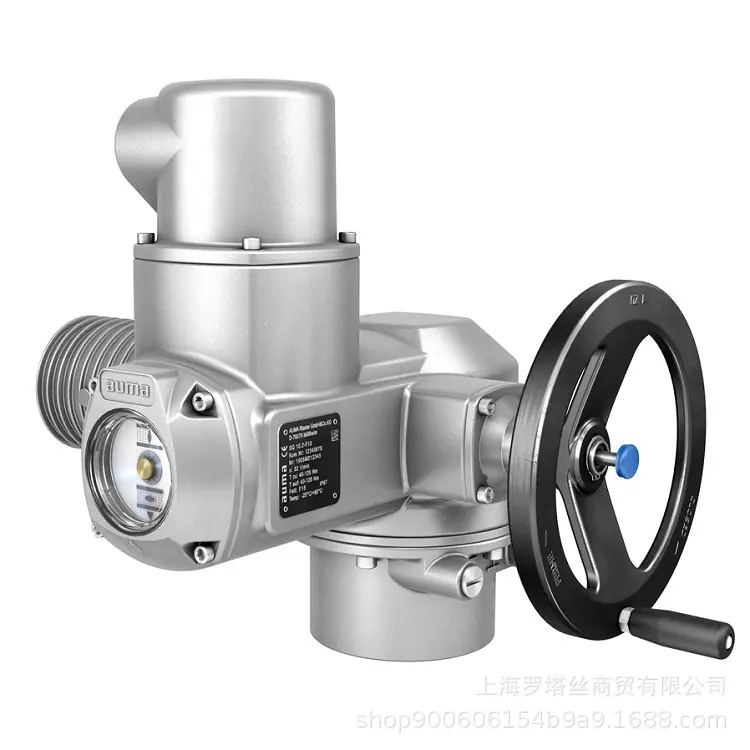

SA
Os atuadores multi-rotação da série SA podem ser divididos em tipo on-off e tipo de posicionamento/regulagem (Classe A e Classe B) / (Serviço de curta duração S2 - 15 min). O ciclo de trabalho S2 - 30 min pode ser usado para aplicações com tempos de operação mais longos.
Os atuadores multi-rotação da série SAR podem ser divididos em tipo regulador (Classe C) / S4 - 25%. Ciclos de trabalho especiais S4 - 50% e S5 - 25% também podem ser fornecidos.
O atuador pode ser configurado com diferentes tipos de dispositivos de controle de atuador: desde os dispositivos de controle tipo interruptor mais básicos até dispositivos de controle tipo microcontrolador com gravação de dados operacionais ou interfaces de barramento de campo.
Faixa de torque de 10 Nm a 32.000 Nm
Atuador de comutação

SAEx
Produtos à prova de explosão devem ser usados em ambientes com risco potencial de explosão. O princípio de projeto de equipamentos à prova de explosão é que o próprio equipamento não se tornará uma fonte de ignição, nem produzirá faíscas de ignição ou formará superfícies excessivamente quentes.
A aquisição da certificação confirma a estreita cooperação da AUMA com múltiplos órgãos de certificação nacionais e internacionais.
Faixa de torque
10 Nm a 16000 Nm
Atuador à Prova de Explosão com Tipo de Chave

RAE
Os atuadores multi-rotação da série SAR podem ser divididos em tipo regulador (Classe C) / S4 - 25%. Ciclos de trabalho especiais S4 - 50% e S5 - 25% também podem ser fornecidos.
O atuador pode ser configurado com diferentes tipos de dispositivos de controle de atuador: desde os dispositivos de controle tipo interruptor mais básicos até dispositivos de controle tipo microcontrolador com gravação de dados operacionais ou interfaces de barramento de campo.
Faixa de torque
15 Nm a 4000 Nm
Atuadores moduladores
