Medidor de Velocidade do Vento Mecânico para Mineração Tipo CFJ Anemômetro Multifuncional Medidor de Velocidade do Vento de Baixa Velocidade Instrumento de Detecção Digital de Velocidade do Vento

Detalhes do produto

Anemômetro mecânico da série CFJ, anemômetro mecânico de mineração é um instrumento para medir a velocidade média do fluxo do vento. O anemômetro mecânico de mineração é usado para medir a velocidade média do vento em minas de carvão. Também é adequado para medição da velocidade do vento em outras ocasiões, como construção, meteorologia, oceano, transporte, têxtil, indústria química, engenharia de defesa aérea civil, processamento de grãos, pesquisa aerodinâmica, etc. ser dividido em anemômetro de baixa velocidade, anemômetro de média velocidade, anemômetro de alta velocidade e anemômetro mecânico de mineração.

1. Estrutura e princípio de funcionamento do medidor de vento mecânico de baixa velocidade:

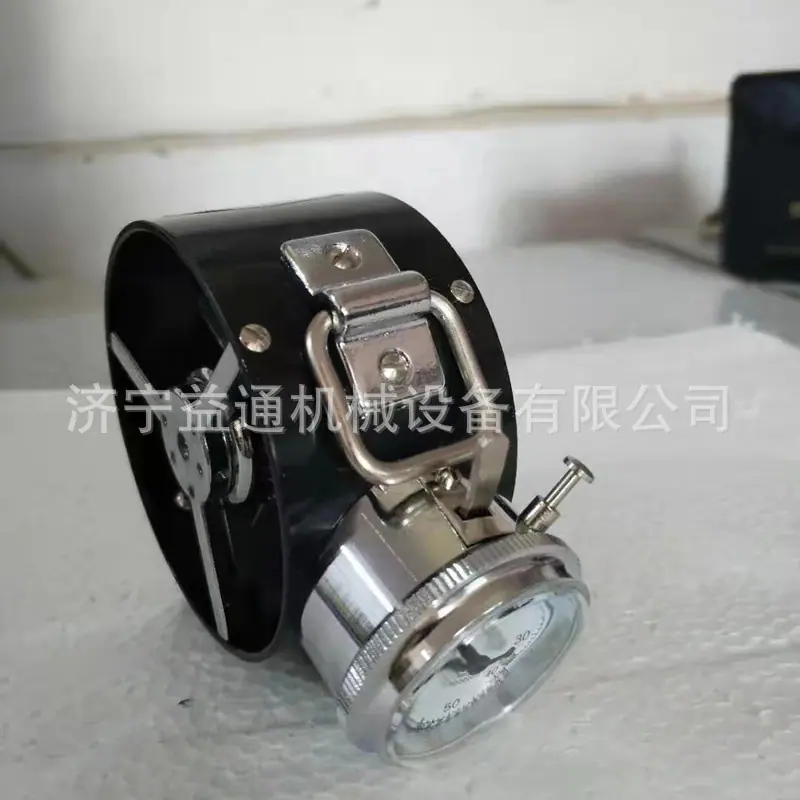

O impulsor é composto por oito pás instaladas em um determinado ângulo em relação ao plano vertical do eixo giratório. O eixo do impulsor é instalado no olhal do eixo de corindo em dois tripés. A rotação do impulsor transmite o movimento ao contador através da turbina e do eixo da turbina, de modo que o ponteiro gire para indicar a velocidade de rotação do impulsor. A relação entre a velocidade de rotação do impulsor e a velocidade real do vento é registrada no ícone de curva do medidor de vento. Existem duas alavancas na parte superior da cabeça do medidor. A alavanca cilíndrica com uma tampa redonda na parte superior é a haste de pressão da comporta de retorno zero. Pressioná-lo suavemente pode retornar imediatamente os ponteiros longos e curtos a zero. A outra é uma embreagem. Empurrá-lo para a esquerda e para a direita pode conectar ou separar o contador e o eixo do impulsor.

2. Parâmetros do medidor de vento mecânico de baixa velocidade, medidor de vento de média velocidade e medidor de vento de alta velocidade:

parâmetro

Medidor de vento de baixa velocidade CFJ-5

Medidor de vento de média velocidade CFJ-10

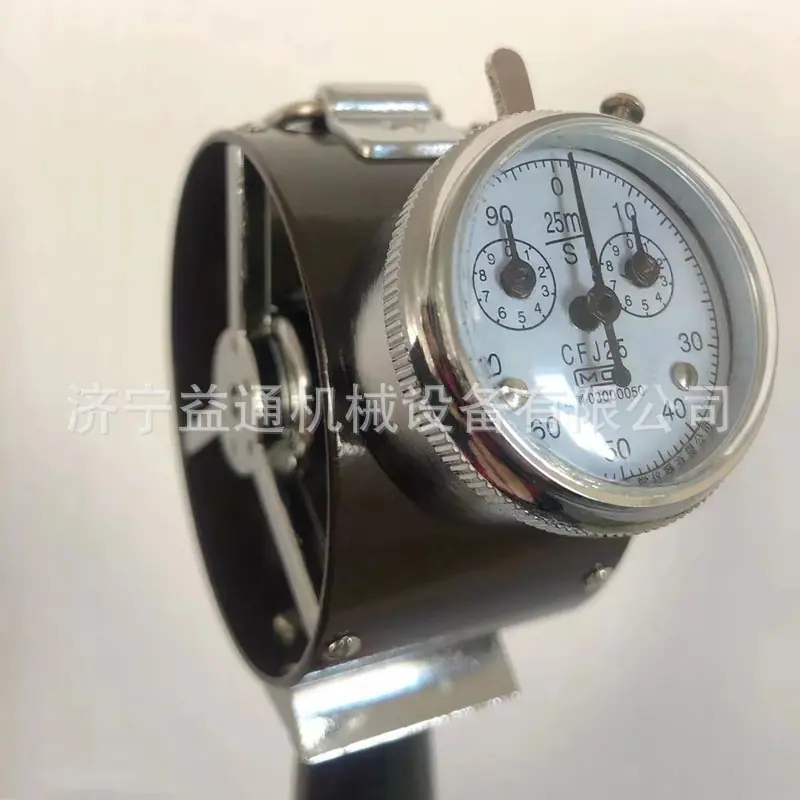

Medidor de ar de alta velocidade CFJ-25

Faixa de velocidade do vento

0,3~5m/s

0,5~10m/s

0,8~25m/s

Velocidade inicial do vento

≤0,2m/s

≤0,4m/s

≤0,6m/s

Não linearidade da mesa de vento

diferença

≤0,10m/s

Faixa de velocidade do vento (m/s)

O valor do erro não linear do medidor de vento

0,4~5,0≤0,10(m/s)

5,0~10,0≤0,15(m/s)

Faixa de velocidade do vento (m/s)

O valor do erro não linear do medidor de vento

0,8~5,0≤0,10(m/s)

5,0~10,0≤0,15(m/s)

＞10,0≤0,20(m/s)

Dimensões

90×39×78(milímetro)

Padrões de implementação

Padrão da Indústria do Carvão da República Popular da China MT380－95《Anemômetro para Minas de Carvão》

3. Principais usos e escopo de utilização dos medidores de vento mecânicos:

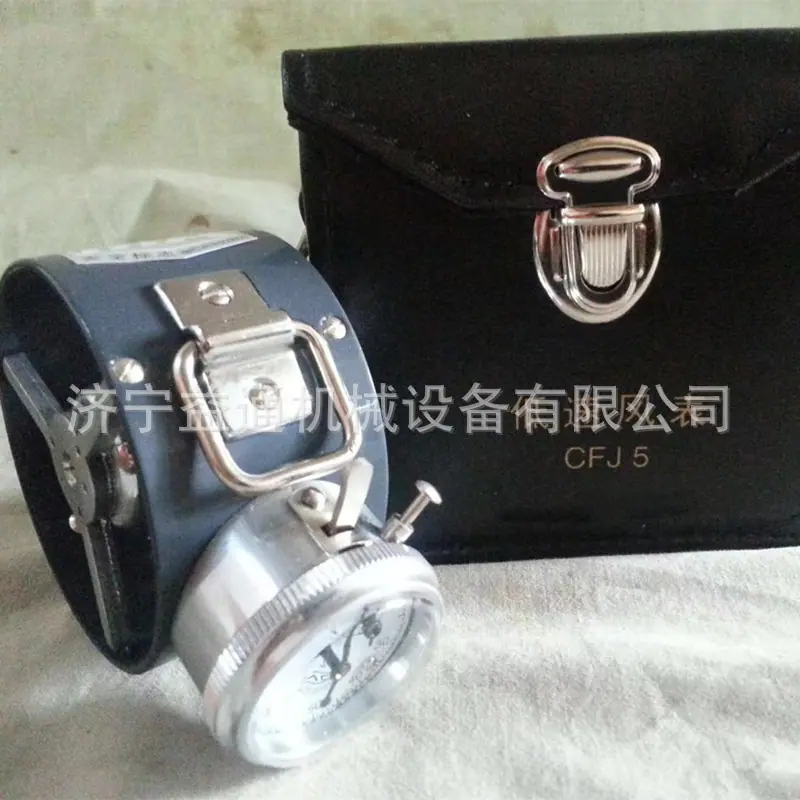

O anemômetro mecânico da mina de carvão CFJ é um instrumento para medir a velocidade média do vento. Anemômetro de baixa velocidade CFJ-5, anemômetro mecânico, anemômetro mecânico de mineração é usado principalmente para medir a velocidade média do vento em minas de carvão; também é adequado para medição da velocidade do vento em outras ocasiões, como construção, meteorologia, oceano, transporte, têxtil, indústria química, engenharia de defesa aérea civil, processamento de grãos, pesquisa aerodinâmica, etc.

10.4. Como usar o medidor de vento mecânico:

1. Escolha um anemômetro mecânico adequado de acordo com a velocidade do vento no local medido.

2. Retire o anemômetro e o cronômetro, retorne o ponteiro do anemômetro e o cronômetro para zero e, em seguida, aponte o anemômetro em direção ao fluxo do vento e fique perpendicular à direção do fluxo do vento. Após o anemômetro ficar inativo por 30 segundos, ligue o anemômetro e o cronômetro ao mesmo tempo para iniciar a medição.

3. Escolha a rota para mover o cata-vento: você pode usar o método de linha quebrada (método de seis linhas), método de quatro linhas, método tortuoso de oito linhas, método de 12 pontos, método de rota padrão, etc. No processo de medição do vento, o cata-vento deve mover-se suavemente e a uma velocidade constante. Não é permitido alterar a velocidade do cata-vento durante o processo de medição, a fim de garantir que todo o processo seja concluído em 1 minuto. Quando o cata-vento estiver em movimento, o topógrafo deve segurá-lo lateralmente.

5. Para medidores de vento mecânicos, desligue o medidor de vento e o cronômetro ao mesmo tempo em um minuto e leia a velocidade. O vento deve ser medido pelo menos três vezes no mesmo trecho, e o erro de cada resultado não deve ultrapassar 5%.
