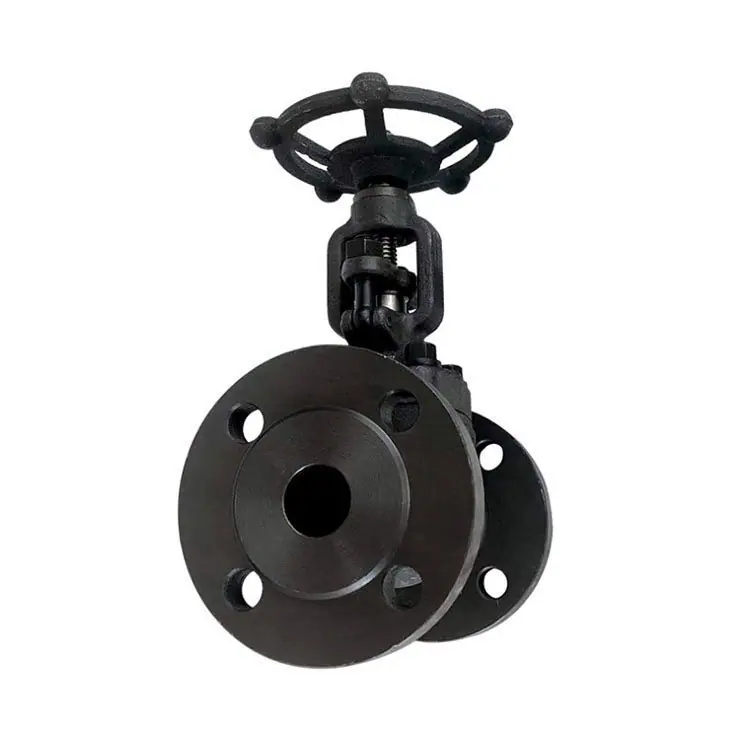

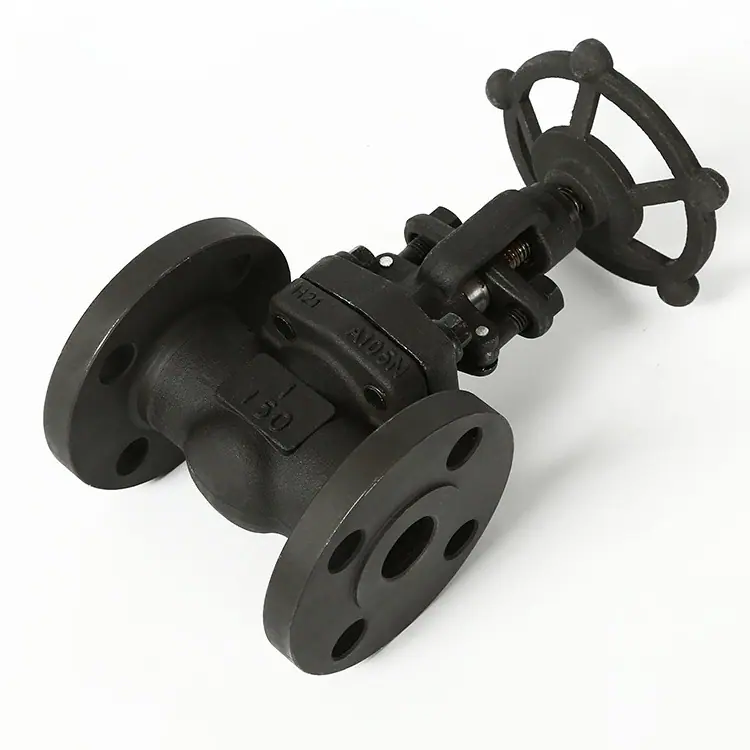

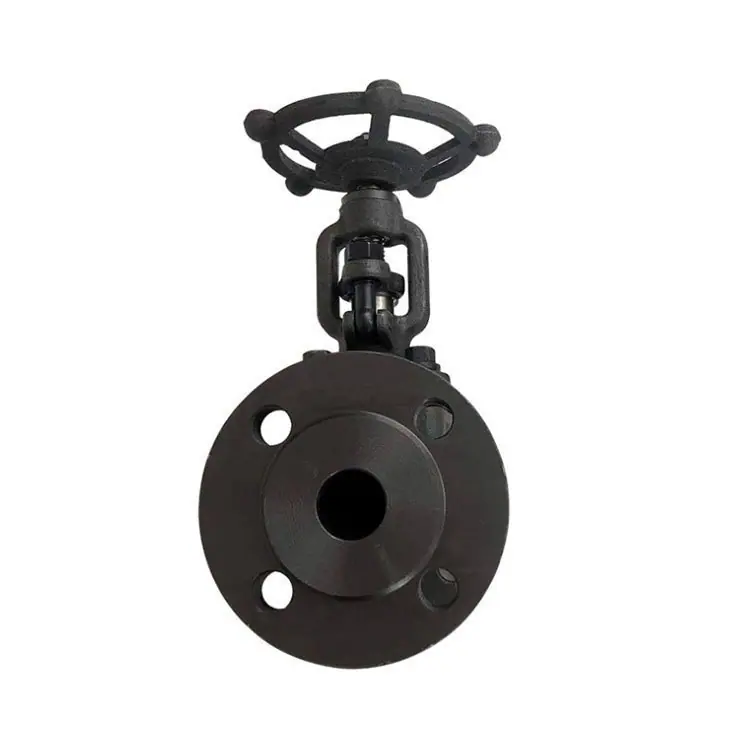

Válvula de Bloqueio em Aço Forjado de Alta Pressão Padrão Americano de Aço Inoxidável J41H-900Lb Válvula de Bloqueio Integrada de Flange de Peça Única





Válvulas globo de aço forjado são adequadas para várias indústrias leves e pesadas e tubulações de edifícios. [Válvulas globo de aço forjado] são amplamente utilizadas em: química, petroquímica, petróleo, fabricação de papel, mineração, geração de energia, gás liquefeito, alimentos, farmacêutica, abastecimento e drenagem de água, municipal, acoplamento de equipamentos mecânicos, indústria eletrônica, construção urbana e outros campos.

Nome do Produto	Válvula de retenção de flange de aço forjado
Número de produto	J41H、J41Y、J41W
Diâmetro nominal	DN10-50mm
Variação de pressão	1,0 MPa-16,0 MPa
Material do corpo da válvula	A105, F11, F304, F316, etc.



válvula de gaveta de aço forjadoCaracterísticas estruturais
As válvulas gaveta de aço forjado possuem três tipos de design de castelo. Um é o tipo de castelo aparafusado. Válvulas projetadas dessa maneira têm seu corpo e castelo conectados por parafusos e porcas, vedados com uma gaxeta enrolada (feita de grafite flexível revestido de 316). Quando os clientes têm requisitos especiais, uma conexão de anel metálico também pode ser usada. O segundo tipo de design é o tipo de castelo soldado. Válvulas projetadas dessa maneira têm seu corpo e castelo conectados por roscas, vedados por uma solda completa. Quando os clientes têm requisitos especiais, uma conexão totalmente soldada também pode ser usada. O terceiro tipo é o tipo de castelo de auto-vedação por pressão. Válvulas projetadas dessa maneira têm seu corpo e castelo conectados por roscas, vedados por um anel interno de auto-vedação por pressão.



válvula de gaveta de aço forjadoEspecificações padrão
Padrões de projeto e fabricação: GB/T12235, APl602, BS5352, ASME B16.34.
Padrão de comprimento estrutural: GB/T 12221-2005
Padrão da extremidade de conexão: extremidade de soquete em conformidade com ASME B16.11, extremidade roscada em conformidade com ASME B1.20.1
Grau de temperatura de pressão: GB/T 12224-2005
Padrões de teste e inspeção: GB/T 13927-2008, APl598



Tabela de Detalhes do Material

número de série	Nome da peça	CS para ASTM	AS para ASTM	SS para ASTM
		Tipo A105	Tipo F22	Tipo F304(L)	Tipo F316(L)
1	corpo da válvula	A105	A182 F22	A182 F304(E)	A182 F316(E)
2	Junta	Aço Inoxidável Corrugado + grafite		Aço Inoxidável + PTFE
3	parafuso	A193 B7	A193 B16	A193 B8	A193 B8M
4	alfinete	A276 420		A276 304
5	Prensa-gaxeta	A276 410		A182 F304(E)	A182 F316(E)
6	parafuso	A193 B7	A193 B16	A193 B8	A193 B8M
7	noz	A194 2H	A194 4	A194 8	A194 8M
8	Porca de haste	A276 410
9	noz	A194 2H	A194 4	A194 8	A194 8M
10	Placa de identificação	SS
11	volante	A197
12	Placa de pressão de embalagem	A216 WCB		A351 CF8
13	enchimento	Grafite Flexível Revestido 304		304+PTFE
14	boné	A105	A276 304	A182 F304(E)	A182 F316(E)
15	Tronco	A182 F6	A182 F304	A182 F304(E)	A182 F316(E)
16	Disco de válvula	A276 420	A276 304	A276 304(E)	A273 316(L)
Mídia aplicável		Água, vapor, óleo, etc.	Água, vapor, óleo, etc.	Ácido nítrico, ácido acético, etc.
temperatura adequada		-29~425 oC	-29~550 oC	-29~180 oC



Observação: Outros materiais também podem ser utilizados de acordo com os requisitos do cliente. O material da superfície de vedação é determinado pelo *** número de peça interno do cliente.

CS=Aço Carbono;AS=Aço Liga;SS=Aço Inoxidável;



Dimensões da conexão principal(MILÍMETROS)e peso(KG)     150Lb~600Lb

Especificação			1/2"	3/4"	1"	1-1/4"	1-1/2"	2"
L(RF)L1(BW)	150		108	117	127	140	165	203
	300		152	178	203	216	229	267
	600		165	190	216	229	241	292
H(Aberto)	150.300		166	171	207	240	258	330
	600		171	207	240	258	330	380
C			100	100	125	160	160	180
peso	150	RF	4,5	6,9	9,8	13,5	19,5	28,0
		PN	2.3	3.6	7,8	8.2	12,0	15,0
	300	RF	4.8	7.7	11,0	16,8	21.2	32,6
		PN	2.8	4,0	8,5	9.2	12.6	16,8
	600	RF	5.6	7,8	12,5	17,0	23,5	38,8
		PN	3.4	4.7	9.2	10,5	13.3	18,9



Dimensões da conexão principal(MILÍMETROS)e peso(KG)     900Lb~1500Lb

NPS		1/2"	3/4"	1"	3/4"	1-1/2"	2"
E(RTJ)	900,1500	216	229	254	279	305	371
L1(PC)	900,1500	216	229	254	279	305	368
H(Aberto)		207	207	240	258	330	355
C		125	125	160	160	180	200
peso	RTJ	8,0	13.2	17.4	19,0	24,5	31,0
	PN	5.2	10,0	14.6	15,8	20,5	27,8



Por que escolher as válvulas da nossa empresa?

I. Sistema de Serviço:
1. Suporta devoluções e trocas em 7 dias sem perguntas;
2. Aceita devoluções e trocas por problemas dentro de 30 dias;
3. Garantia de um ano, manutenção vitalícia;

4. Preço Razoável: Controle de custos de alta eficiência, reduzindo despesas e beneficiando os clientes;
5. Entrega Rápida: Estoque suficiente, logística conveniente, entrega estritamente de acordo com o prazo contratual.

II. Sistema de Qualidade:
Na indústria de válvulas, onde o conteúdo tecnológico não é muito alto, a seleção e a inspeção de materiais são de suma importância para garantir a qualidade. Portanto, nossa empresa implementa controles nos seguintes dois aspectos:

1. Ao adquirir materiais, nossa empresa controla rigorosamente a qualidade de cada fornecedor. Realizamos inspeções de acordo com os padrões nacionais e registramos relatórios de inspeção de qualidade. Estabelecemos um departamento dedicado de inspeção de qualidade de compras para garantir a qualidade do produto;
2. Seguindo conceitos e processos de inspeção avançados, só é permitido sair da fábrica após passar por múltiplas inspeções.



Observação: Todo o texto, dados e imagens neste artigo são apenas para referência. Para parâmetros mais detalhados, seleção, preços, etc. de [Válvula Globo de Aço Forjado], por favor, entre em contato conosco. Serviremos você de todo o coração!
