Placa de proteção para bateria de lítio cilíndrica 14500 com 10K NTC de três fios, MOS duplo, acima de 5A, com placa de níquel, placa superior redonda, 3,7V

*VOCÊ ASSIMPara a marca registrada de Shenzhen Youshang Power Co., Ltd. *

Seleção de Placa de Proteção de Bateria

1、De acordo com a tensão da célula

Para baterias com uma tensão nominal de 3,6V /3,7V/4,2V, escolha uma placa de proteção de célula única com um CI comum,

Nominal 3.8V/3.85v, 4.35V/4.4V,Selecione uma placa de proteção de seção única para ICs de alta tensão

2、Tamanho da célula

Para diâmetro 14, escolha uma placa 14500; para 18650, escolha uma placa redonda 18650.

3、Corrente de operação

A corrente máxima de operação do aparelho elétrico determina a seleção do transistor MOS para a placa de proteção. Geralmente, a corrente de um único transistor MOS é inferior a 2A, e a corrente de um par de transistores MOS é de 3~5A.

4、NTC

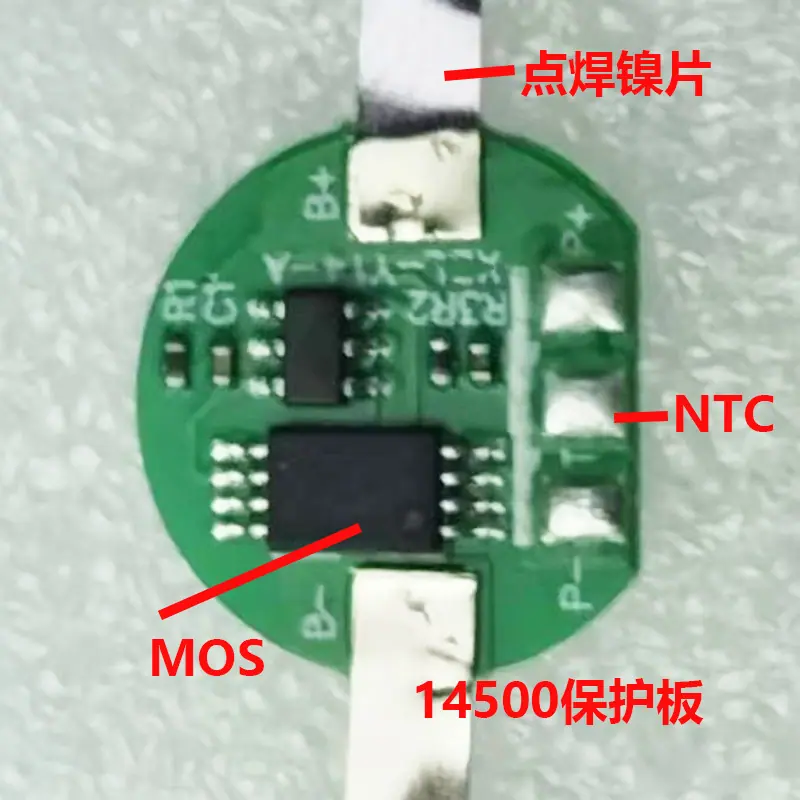

Com a bateria NTC, há três fios de saída. A placa de proteção tem três pontos de solda de saída, marcados p+, p-, T.

5、 Tensão de corte, Proteção contra descarga excessiva

Para fones de ouvido Bluetooth e baterias semelhantes que geralmente não possuem função de desligamento automático, escolha uma tensão de desligamento de proteção de 3,0V. A tensão padrão de desligamento da bateria é de 2,5V.

A corrente máxima de descarga varia para diferentes aparelhos elétricos e diferentes tipos de baterias. A tensão de corte de descarga e a tensão de proteção de carregamento também diferem. Por favor, consulte o atendimento ao cliente da YouShang Power.

【Atributos da Placa de Proteção】

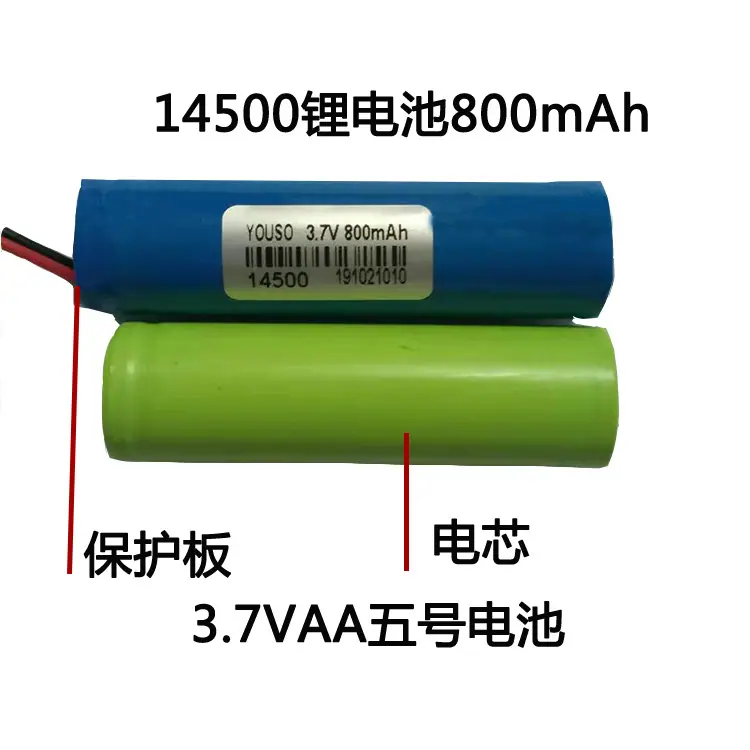

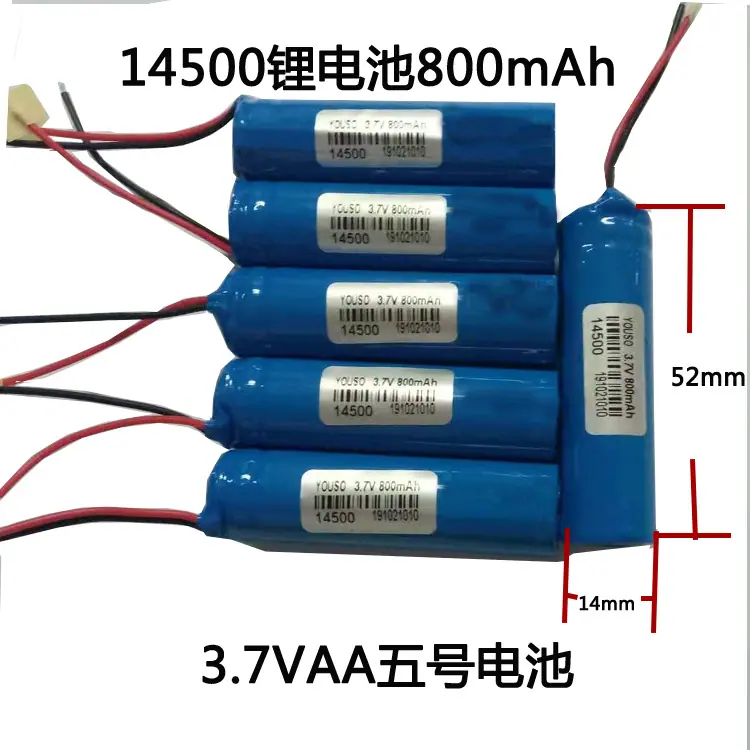

Baterias aplicáveis:Baterias cilíndricas com um diâmetro de 14 mm, como as 14500 e 14430

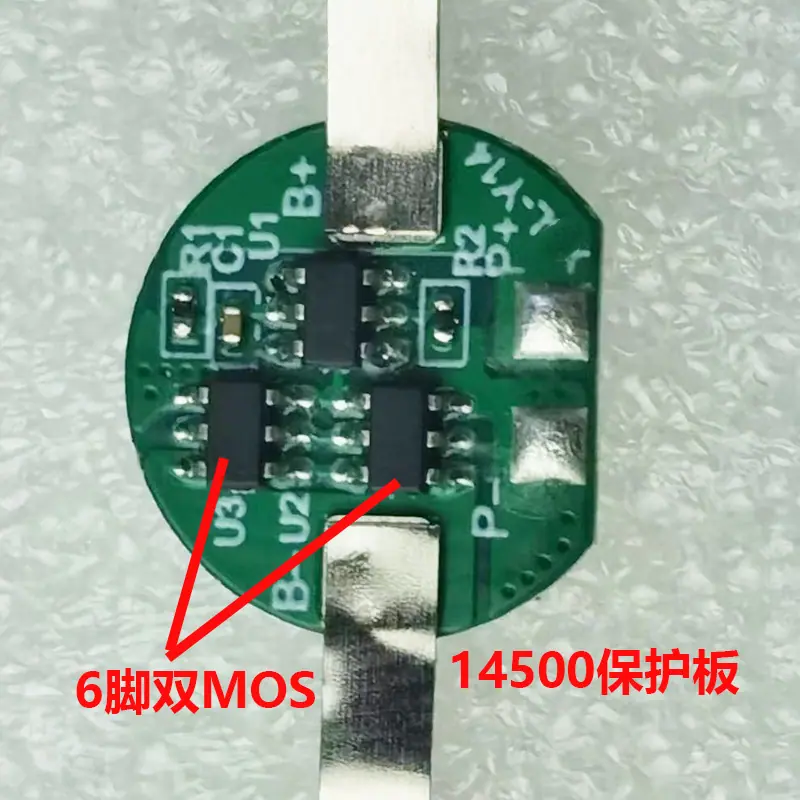

Modelo: Placa de proteção de célula única 3,7V, MOS de seis pinos ou MOS de oito pinos
Tensão nominal: 3,7V
Corrente de operação: 50mA~5000mA
Dimensões externas: Diâmetro 13,5 mm
Tensão de proteção de carregamento: 4,30V

Tensão de proteção contra descarga por subtensão da célula (típica): 2,40V

Corrente de carregamento recomendada: ≤3A Corrente de carregamento máxima: 0,5C

Corrente de descarga recomendada: ≤3A ou 5A

Corrente máxima de descarga: 5A
Temperatura de trabalho: 0~45℃ (carregando), -10~+60℃ (descarregando)

【Características】
1.Características：Alto desempenho de segurança, não explode, não queima; não tóxico, livre de poluição; extremamente simples e conveniente, alta relação custo-benefício.
2.Material：Proteção de segurança inteligente; layout razoável dos componentes

3.Âmbito de aplicação：

 Produtos digitais, luzes LED, alto-falantes, lanternas, equipamentos automotivos, fontes de alimentação para sistemas de monitoramento, fontes de alimentação para equipamentos médicos, etc., bem como baterias para dispositivos de energia portáteis com alguns requisitos de alta corrente de carga e alto desempenho de ciclo.

4、As especificações acima sãoVOCÊ ASSIMOs dados icônicos da bateria, YOUSO, podem ser configurados de acordo com as necessidades do clientePlaca de proteção,Linha de saídaOu combine em pacotes de bateria de tamanhos diferentes, por favor, consulte o atendimento ao cliente online para obter detalhes.

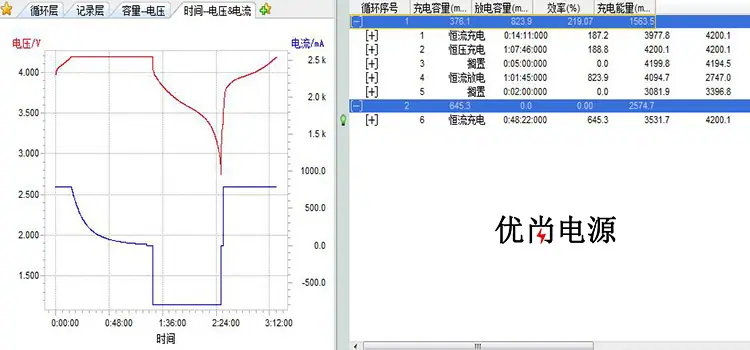

Curva de desempenho de carga e descarga da célula da bateria

(Dados medidos reais, podem não ser atualizados, confirme com o serviço de atendimento ao cliente da YOUSO)

                 *Devido ao limite de tensão de descarga excessiva da placa de proteção, a capacidade de descarga real pode ser ligeiramente inferior à capacidade nominal da bateria*

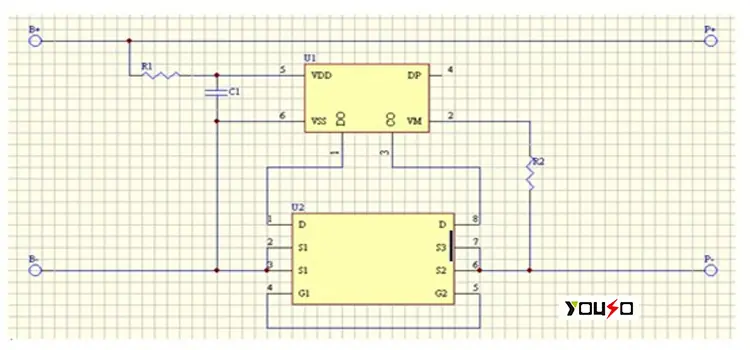

【Diagrama esquemático da placa de proteção/PCM SCH】

【Parâmetros da Placa de Proteção PCM】MOS Único

Referência PACOTE







Nota especial:

 A placa de proteção acima pode ser personalizada de acordo com os requisitos. Por favor, confirme os parâmetros do aparelho elétrico, como [Tensão de Trabalho], [Corrente de Trabalho], [Corrente Máxima de Descarga], [Potência Nominal], [Duração de Operação], [Parâmetros de Controle], [Tipo de Interface], etc. Para mais detalhes, por favor, consulte o engenheiro de atendimento ao cliente da YouShang Power!

【Precauções Importantes de Segurança】

Instruções de carregamento

Se ocorrerem as seguintes situações, pare de carregar imediatamente.

• Fumaça, vazamento de líquido ou odor
• Inchaço, deformação ou descoloração da bateria de íons de lítio ou do conjunto de baterias
• Bateria de íon-lítio ou pacote de baterias anormalmente alto

 Mova imediatamente a bateria de íons de lítio, o conjunto de baterias ou o carregador que passou pela situação acima para um piso de concreto ao ar livre, longe de residências ou materiais inflamáveis.

• Para evitar que baterias ou conjuntos de baterias de íons de lítio sofram incêndio ou explosão devido a curto-circuitos, sobrecarga, superaquecimento, etc., deve-se usar um carregador com funções de proteção adequadas, como proteção de circuito.

  Se você for o consumidor final ou usuário, por favor, use o carregador de bateria de lítio dedicado de 4,2V 2A.

Instruções de armazenamento

Confirme o seguinte e armazene a bateria de íons de lítio corretamente.

• Mantenha as baterias de íons de lítio longe de crianças e animais.
• Armazene baterias de íons de lítio em local seco e em temperatura ambiente.
• Não guarde baterias de íons de lítio na geladeira ou no freezer.
• Não armazene baterias de íons de lítio totalmente carregadas ou totalmente descarregadas.
• Se a bateria for armazenada totalmente carregada ou totalmente descarregada, ela ficará instável e poderá causar incêndio ou explosão.

Se baterias de íons de lítio ou conjuntos de baterias forem armazenados por um longo período de tempo enquanto estiverem instalados em um produto, poderão ocorrer problemas como vazamento.
Após o armazenamento prolongado de uma bateria de íon de lítio ou conjunto de baterias, a voltagem deve ser confirmada antes do uso ou carregamento. Se a voltagem estiver abaixo de 5V, não use a bateria ou conjunto de baterias nem o carregue.

Dicas gentis:

O uso de materiais inferiores ou baterias produzidas por tecnologia de oficina pode causar vazamento, vazamento de líquido, protuberância, queimar produtos portáteis e causar acidentes de segurança. Escolha fornecedores qualificados。
