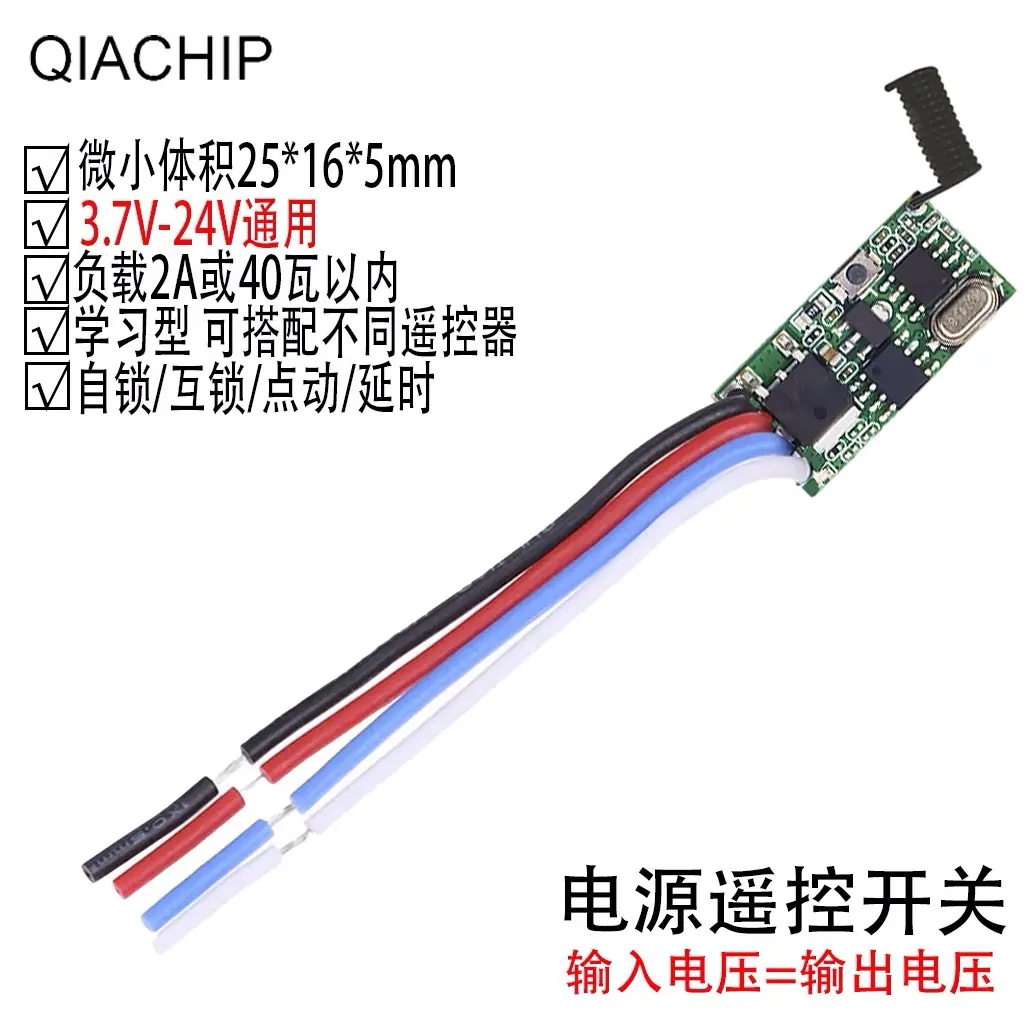

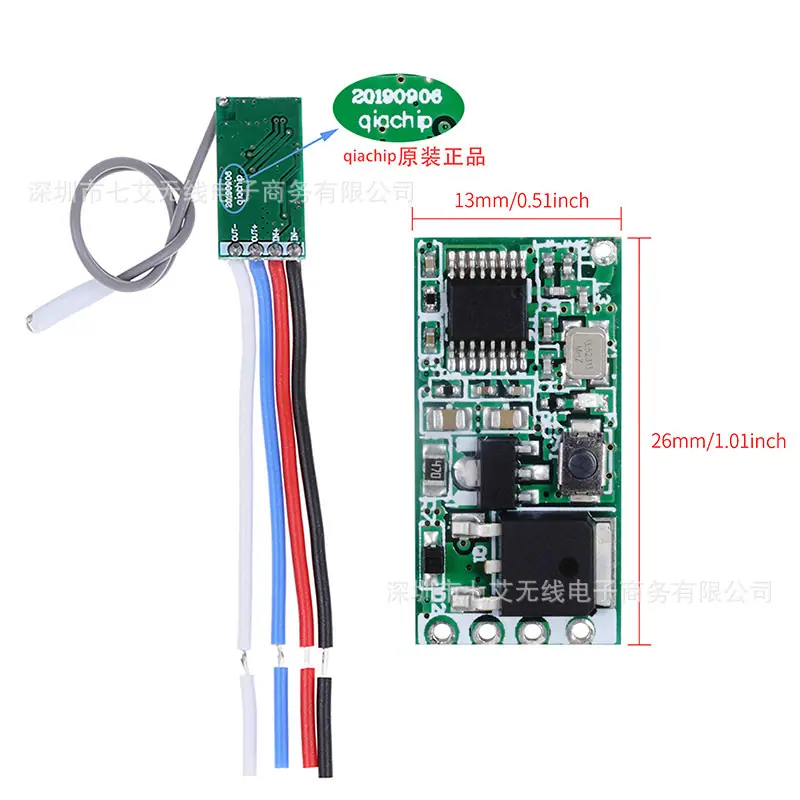

Módulo de interruptor de controle remoto sem fio DC3.7V 5V 9V 12V 24V canal único bateria de carro LED controle de acesso

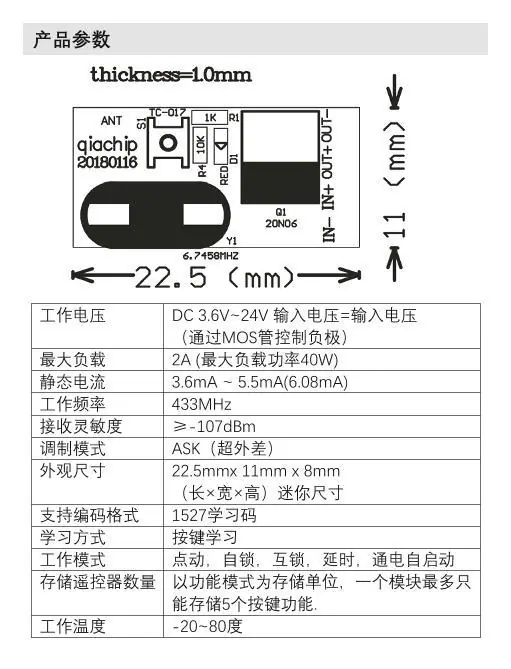

Parâmetros do produto

Tensão de trabalho: DC 3,7 V ~ 24 V

Carga Máxima: 2A (Potência Máxima de Carga 48W)

Corrente quiescente: 3,6mA ~ 5,5mA(6,08mA)

Frequência de trabalho: 433MHz

Sensibilidade de recepção: ≥-107dBm
A tensão de saída:

Entrada DC3.7V~DC24V

Saída DC3.7V~DC24V
Modo de modulação: ASK (super-heteródino)

Formato de codificação suportado: código de aprendizagem 1527

Número de controles remotos a armazenar: ≤5

Modos de trabalho: Jog, Autotravante, Travamento mútuo. Atraso

Método de aprendizado: aprendizado por chave

Temperatura de trabalho: -20~80 graus

Escopo do aplicativo

Luzes LED, Fios de luzes LED, Luzes de Natal para árvore, Interruptor de controle de luz, Controlador mini de canal único luzes de pipa luzes de armário interruptor de fios de luzes LED, etc.

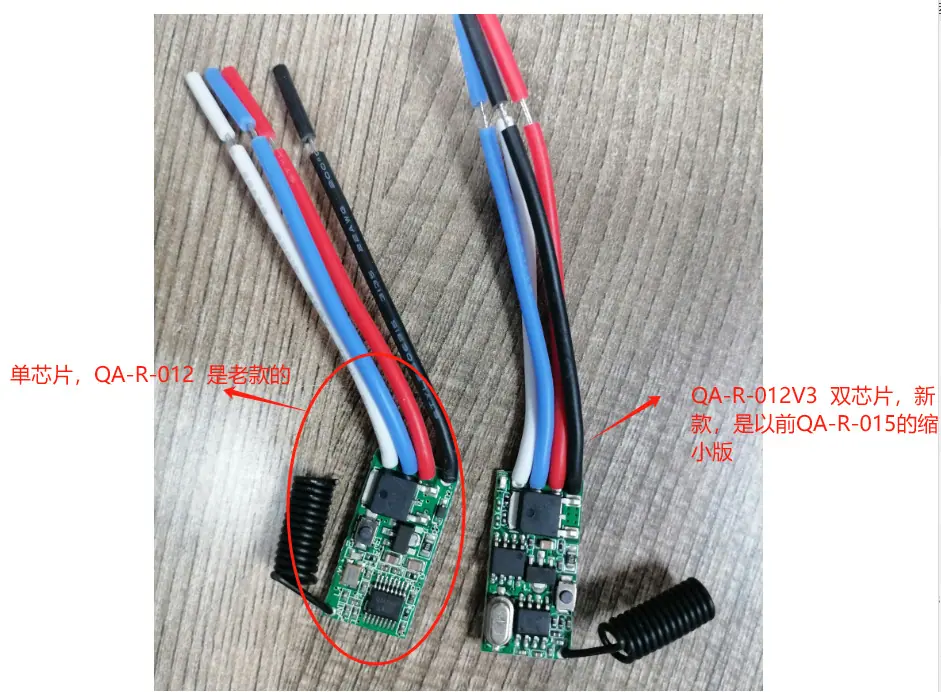

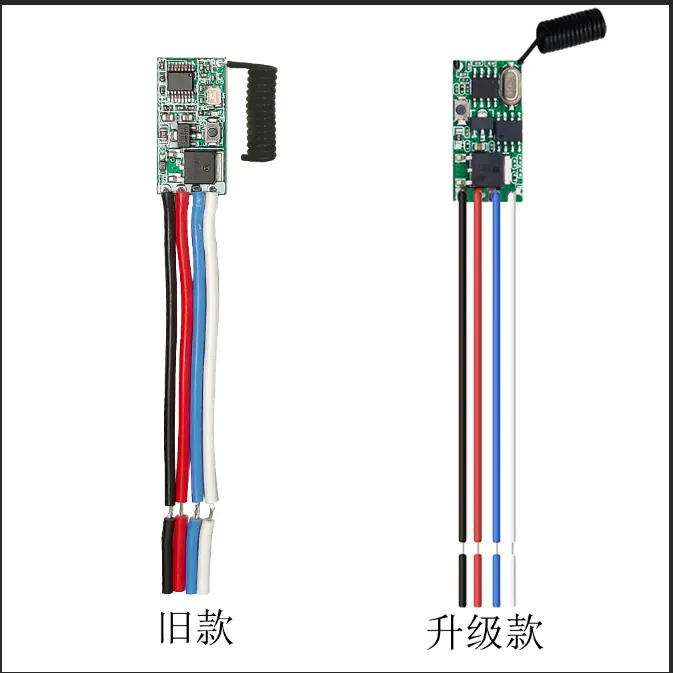

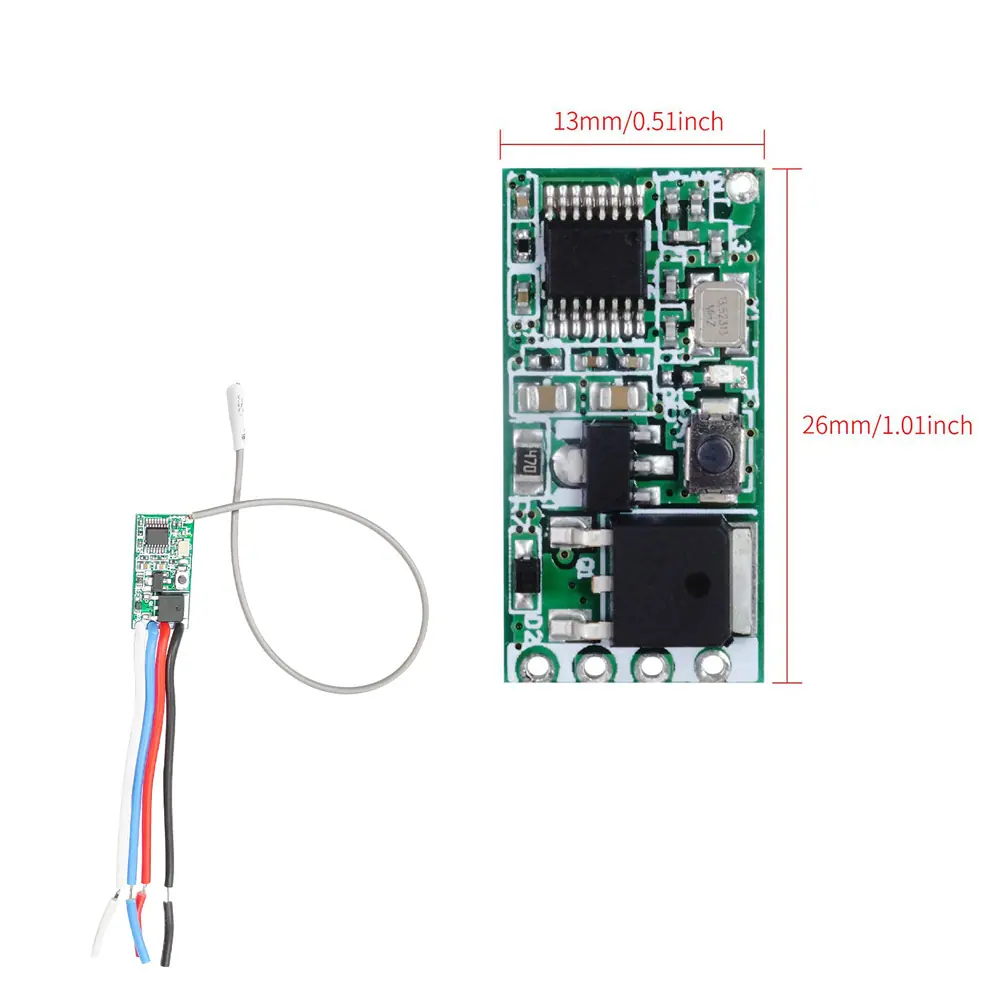

QA-R-012V3 Modelo de Upgrade de Longa Distância

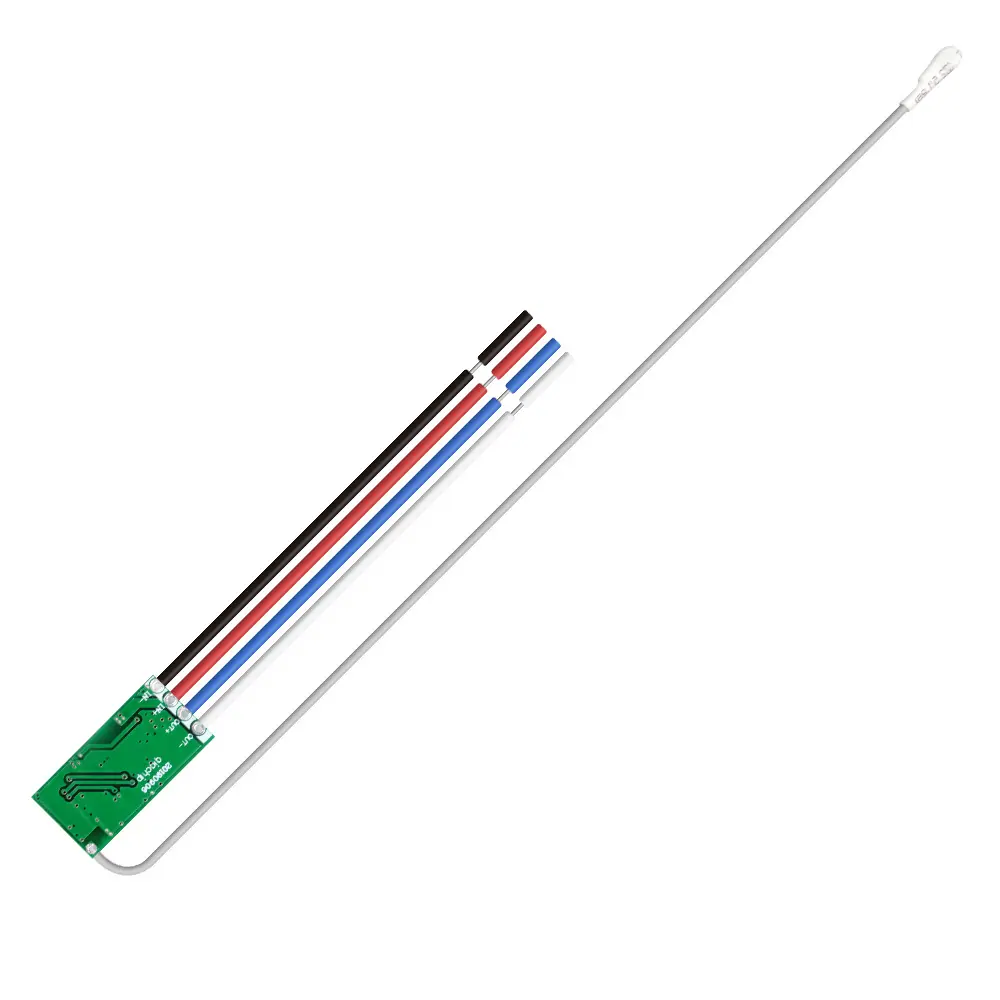

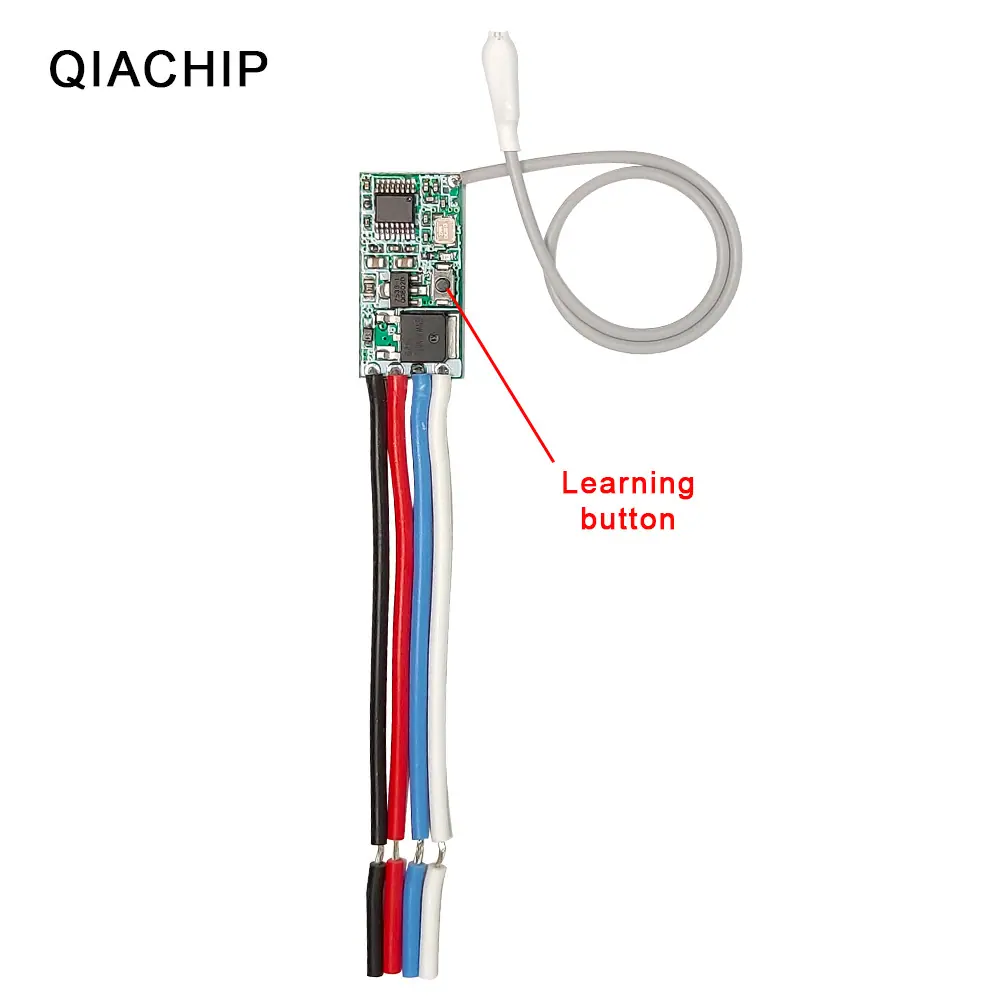

QA-R-011 Estilo Antena Branca

QA-R-012 Estilo Antena Preta

A saída QA-R-013B não tem fio / antena preta soldada


A saída QA-R-013w não tem fio / antena branca soldada

Explicação do modo de trabalho:

Pulsante: Pressione o botão do controle remoto, o relé é conectado, solte o botão do controle remoto, o relé é desconectado.

Autotravamento: Pressione o botão do controle remoto, o relé é conectado, pressione o botão do controle remoto duas vezes, o relé é desconectado.

Trava: Pressione o botão A do controle remoto, o relé é conectado, pressione o botão B do controle remoto, o relé é desconectado.

Escopo de aplicação:

Luzes LED, Luzes de fada LED, Luzes de fada para árvore de Natal, Interruptores de controle de iluminação de palco

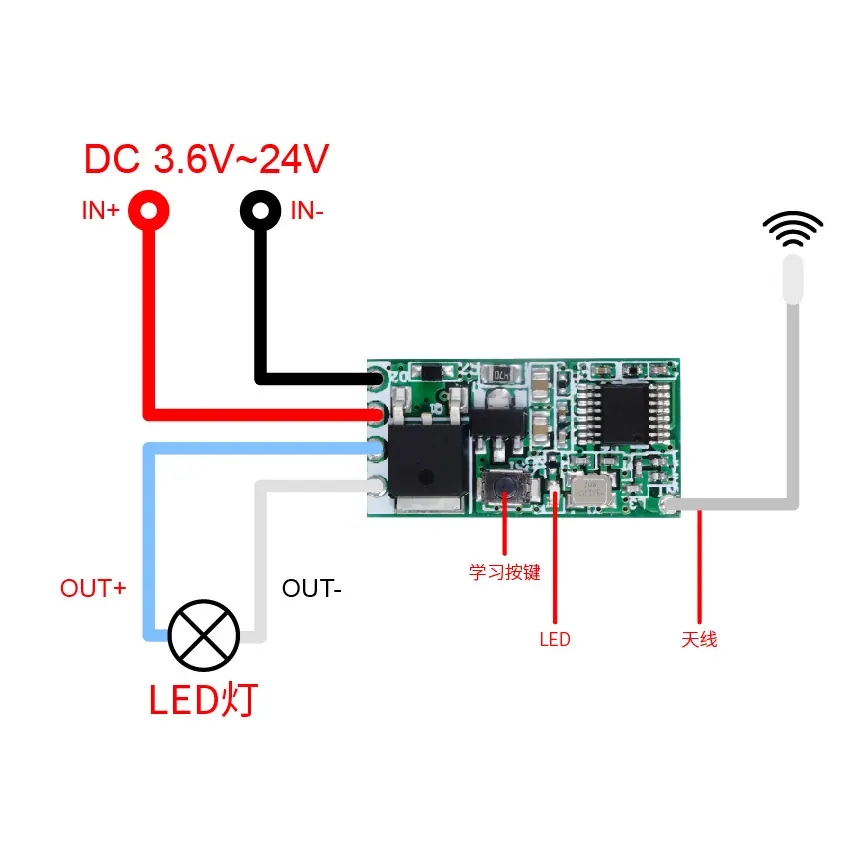

Preste atenção ao método de fiação antes de fazer a fiação para evitar curto-circuito.

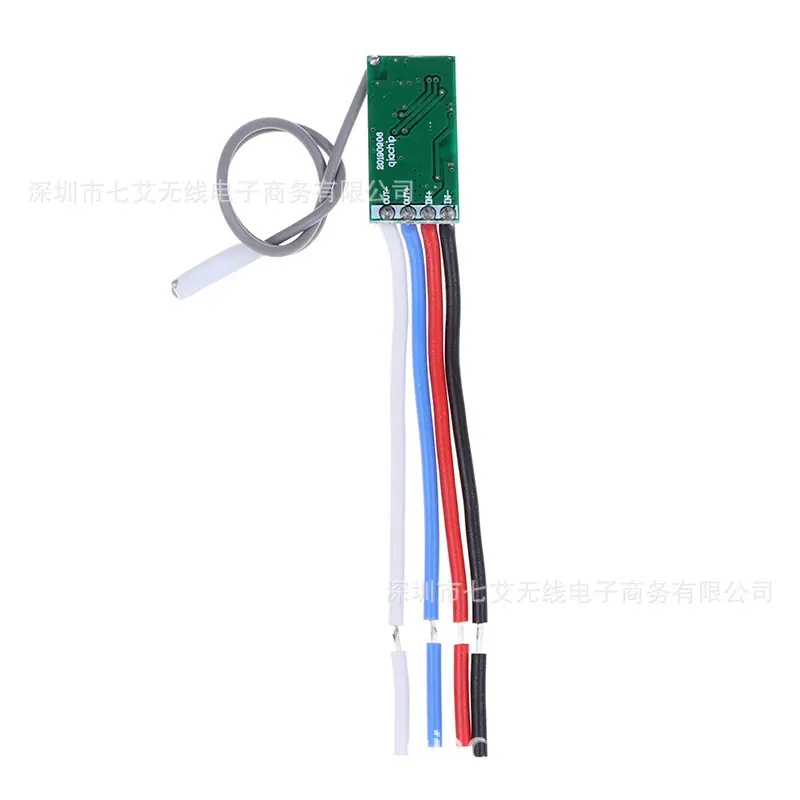

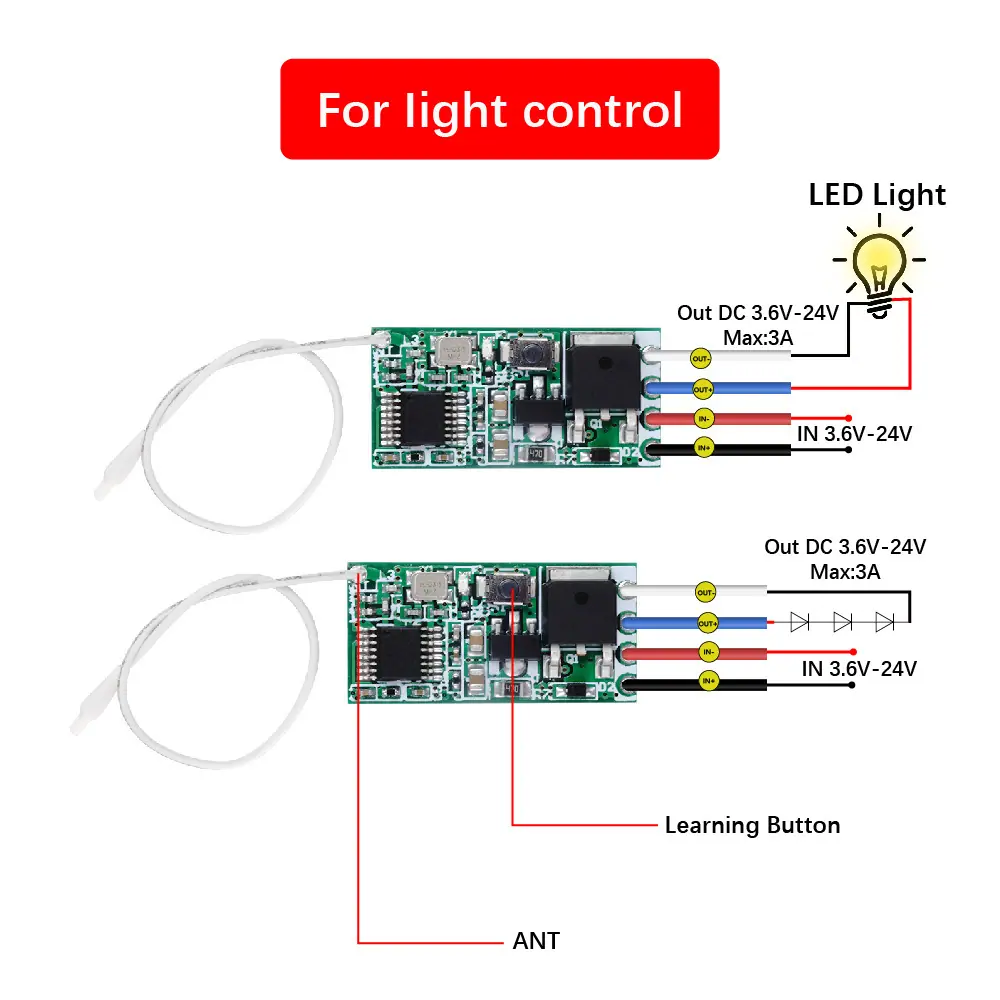

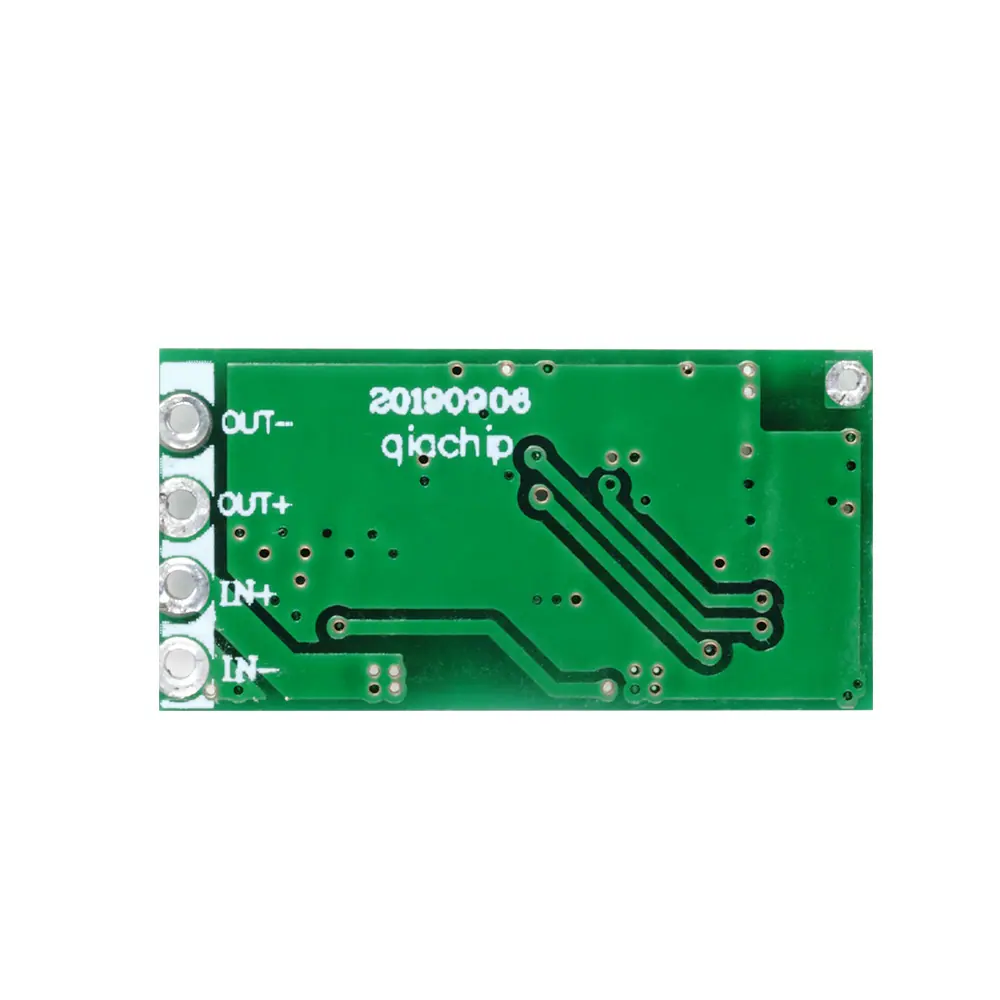

Preto (- Eletrodo Negativo) Vermelho (+ Eletrodo Positivo) [Terminal de Entrada de Energia]

Branco (-eletrodo negativo) Amarelo (+eletrodo positivo) [Terminal de saída de carga]

I. Modos de Trabalho de Saída (4 tipos: Jog/Auto-Travamento/Intertravamento/Temporizado/Ligado Aberto)

A、Avanço Lento: (Pressione e segure o controle remoto para ligar, solte para desligar)

B、Autotravamento: (Pressione o controle remoto para ligar, pressione o controle remoto novamente para desligar)

C、Intertravamento: (Pressione o primeiro botão no controle remoto para ligar, pressione o segundo botão no controle remoto para desligar)

D、Temporizador: (Pressione o controle remoto para ligar, desliga automaticamente após 5 segundos)

2. Como usar

1) Configurar para o modo de pulso: Pressione o botão de pareamento no módulo receptor uma vez (cerca de 2 segundos). A luz azul acenderá, e você conseguirá o pareamento pressionando qualquer botão no controle remoto dentro de 8 segundos.

2) Definir para autotravamento: Pressione a tecla de emparelhamento no módulo receptor duas vezes (cerca de 2 segundos). A luz azul acenderá. Pressione qualquer botão no controle remoto dentro de 8 segundos para concluir o emparelhamento.

3) Definir para emparelhar: Pressione o botão de emparelhamento no módulo receptor 3 vezes (aproximadamente 2 segundos). A luz azul acenderá. Dentro de 8 segundos, pressione qualquer botão no controle remoto uma vez para emparelhar com sucesso.

4) Definir para atraso de 5 segundos: Pressione o botão de emparelhamento no módulo receptor 4 vezes (aproximadamente 2 segundos). A luz azul acenderá. Pressione qualquer botão no controle remoto dentro de 8 segundos para emparelhar com sucesso.

5) Definir para atraso de 10 segundos: Pressione o botão de emparelhamento no módulo receptor 5 vezes (cerca de 2 segundos). A luz azul acenderá. Pressione qualquer botão no controle remoto dentro de 8 segundos para emparelhar com sucesso.

6) Definir para atraso de 15 segundos: Pressione o botão de emparelhamento no módulo receptor 6 vezes (aproximadamente 2 segundos). A luz azul acenderá. Pressione qualquer botão no controle remoto dentro de 8 segundos para emparelhar com sucesso.

7) Configurar com atraso de 20 segundos: Pressione o botão de emparelhamento no módulo receptor 7 vezes (aproximadamente 2 segundos). A luz azul acenderá. Pressione qualquer botão no controle remoto em até 8 segundos para emparelhar com sucesso.

8) Função de Limpeza de Código: Pressione o botão de aprendizado 8 vezes, o indicador LED piscará 6 vezes e a limpeza do código estará completa.

9) Configurar chamada recebida para: Pressione e segure o botão do módulo receptor por 5 segundos, a luz azul piscará 3 vezes, o modo de inicialização será configurado para ligado.

(Nota: Ao mudar os modos de trabalho, desligue a energia e, em seguida, conecte a fonte de alimentação para limpar o código e parear o código)

Grande quantidade, atacado, cooperação, preço de atacado negociável, preço com desconto negociável!!

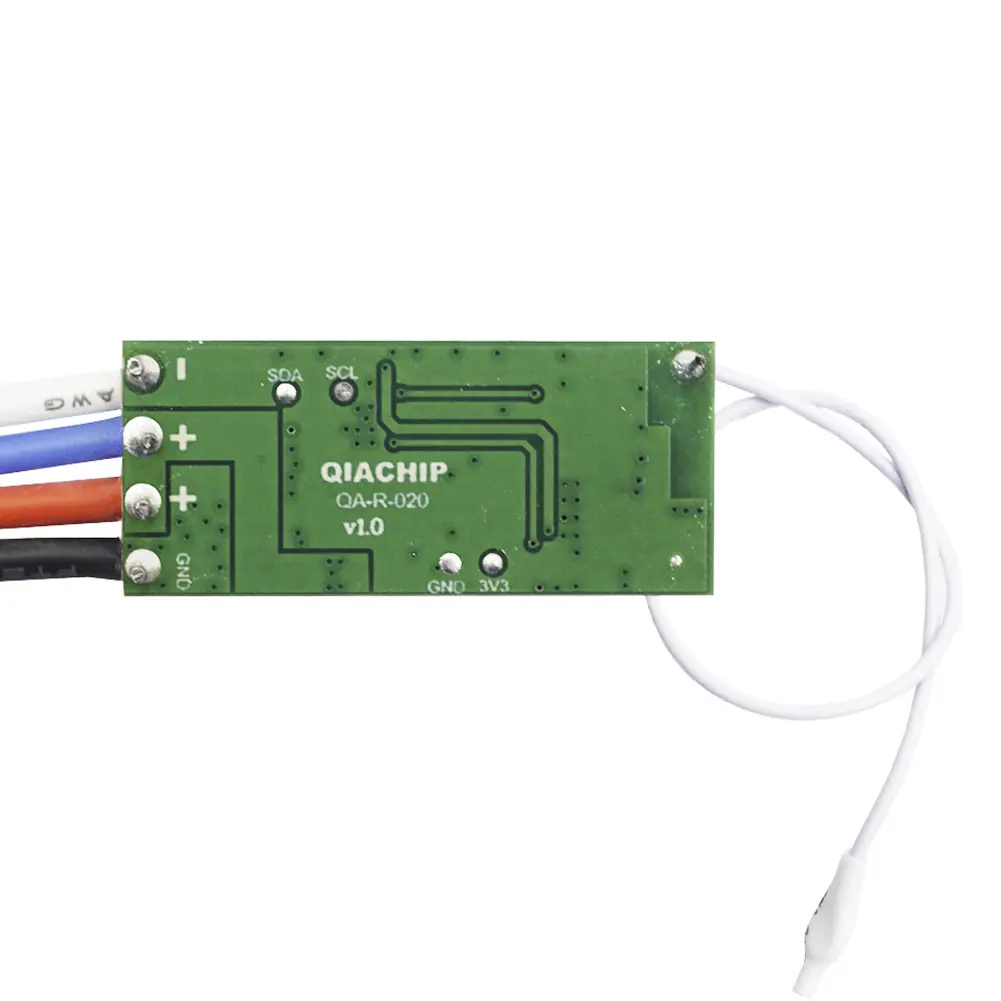

                                                                                                            Módulo de Desligamento Automático QA-R-020

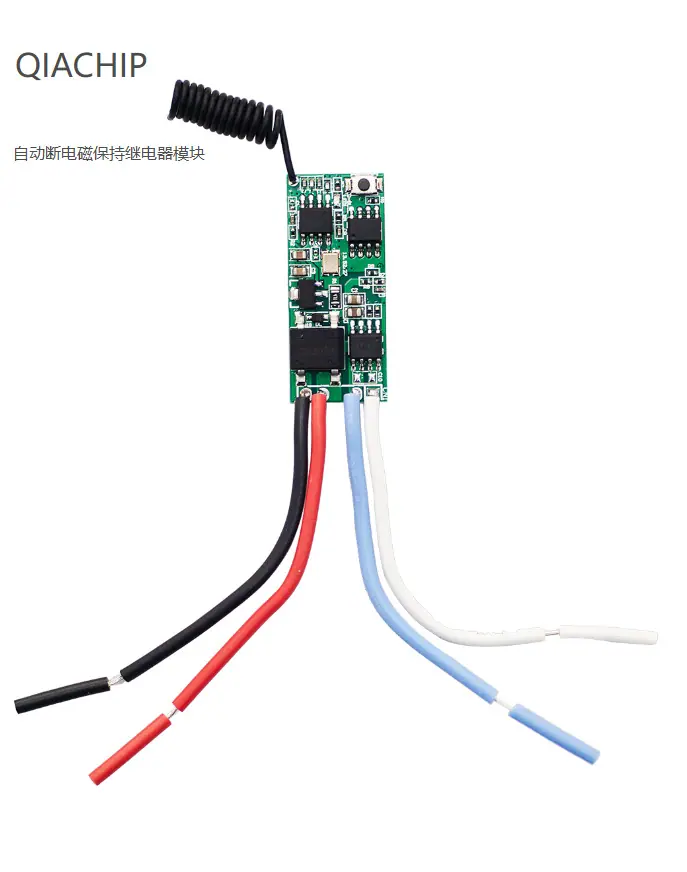

QA-R-031 Módulo Relé de Retenção Magnética com Desligamento Automático [Objeto Físico]

parâmetro:

1, Faixa de tensão de alimentação: CC6-24V
2, Consumo de energia estática: 3,5 mA
3. Ponto de corte automático de tensão: 11,8V ± 0,2V
4. Controle remoto não funciona. Tensão: 13,3V ± 0,2V.
5,Descrição da função:Código de correspondência.
Pressione a tecla de aprendizado uma vez, o módulo entra no estado de aprendizado e a luz LED acende. Use o controle remoto para pressionar os botões para emparelhamento. Pressione o primeiro botão, a luz LED pisca três vezes, o primeiro botão é designado como o botão "LIGAR". Em seguida, pressione o segundo botão do controle remoto, ele é designado como o botão "DESLIGAR". Após o emparelhamento bem-sucedido, a luz indicadora se apaga.
6,manual de instruções:O produto funciona normalmente para emparelhamento remoto e controle remoto do relé de travamento magnético dentro da faixa de 6V-13,2V. Quando a tensão de alimentação cai abaixo de 11,8V, há um atraso de 30 segundos e o produto emite um sinal de desligamento de 200MS. Neste ponto, o controle remoto pode ser usado para pressionar o botão para ligar o relé de travamento magnético. Se a tensão ainda estiver abaixo de 11,8V, o produto desconectará o relé de travamento magnético novamente após 30 segundos. Quando a tensão for superior a 13,3V, a função de controle remoto do produto será desativada para evitar acionamento acidental durante a condução, o que poderia causar uma falha de energia.

7: Limpar Código: O módulo receptor realiza a limpeza do código pressionando o botão 8 vezes. Após a limpeza do código, todos os controles remotos aprendidos se tornarão inválidos.
8. A operação de emparelhamento é a mesma para o modelo padrão, que não possui função de desligamento automático nem função de prevenção de mau funcionamento ao dirigir.

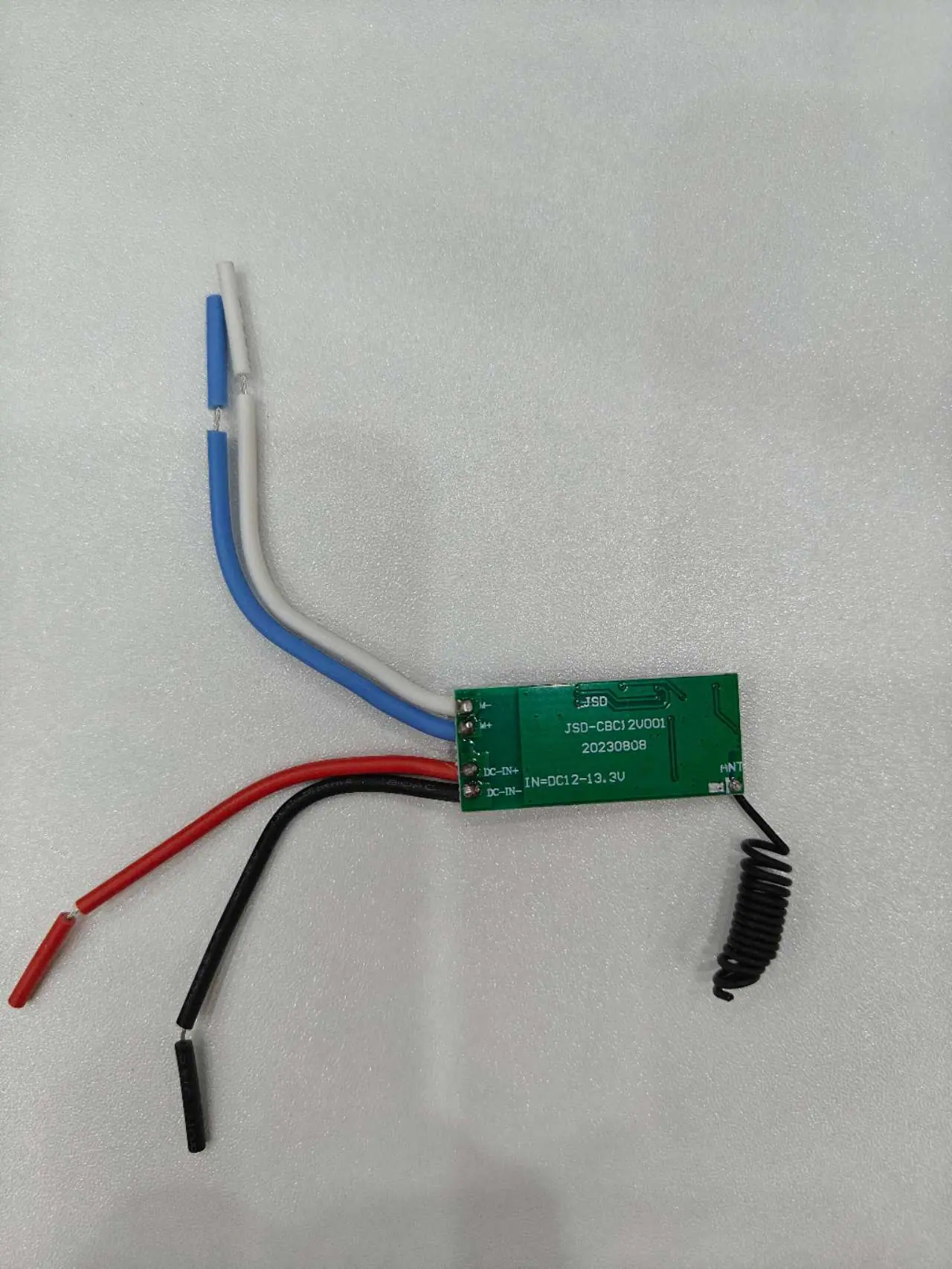

Item físico [Modelo atualizado de longa distância]
