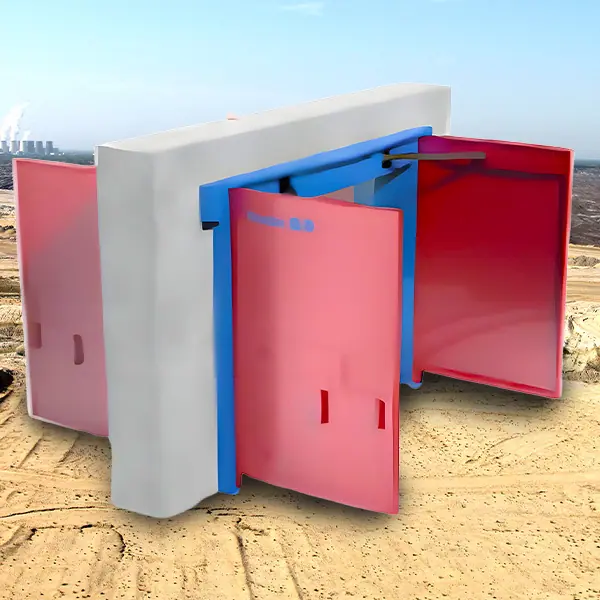

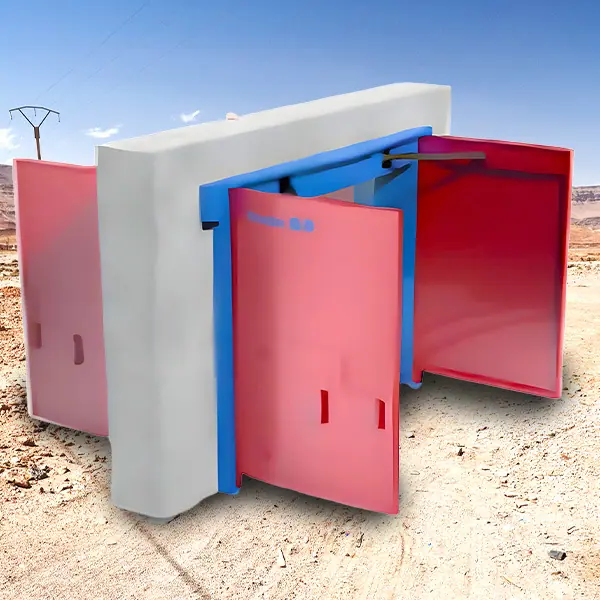

Porta de Ar de Descompressão de Corrente de Mineração (Porta de Ar Curva) Corrente de Mineração Direta do Fabricante Porta de Ar Descompressora

Portas de esclusa de ar redutoras de pressão intertravadas para mineração são usadas principalmente em minas com alta pressão de vento e tamanhos de porta grandes. Cada grupo de portas consiste em uma porta de direção positiva e uma porta de direção reversa, e dois grupos formam um conjunto. A folha da porta é projetada com um arco, usando o princípio de um triângulo, com uma parte saliente no meio, que direciona a força de impacto da pressão positiva do vento para ambos os lados, reduzindo a força da pressão do vento na estrutura da porta. A força de abertura na mesma direção é reduzida. Dispositivos de controle automático podem ser instalados, equipados com intertravamentos de porta de esclusa, para alcançar o travamento mútuo dos dois grupos de portas.

1. Estrutura do corpo da porta

Batente e folha da porta: Soldados de aço Q235 ou chapa laminada a frio, alguns modelos são preenchidos internamente com material de espuma de poliuretano retardante de chamas, possuindo alta resistência e resistência à corrosão.

Design em arco: A folha da porta possui uma estrutura redutora de pressão em forma de arco ou triangular, semelhante ao princípio de uma ponte em arco, que decompõe a pressão do vento em componentes verticais e paralelos, reduzindo significativamente a resistência à abertura (força de abertura manual inferior a 15 kg).

Estrutura retrátil: Alguns modelos possuem os lados esquerdo, superior e direito do batente da porta que são retráteis, adaptando-se à deformação do túnel (o uso normal ainda é possível com uma quantidade de deformação inferior a 150 mm).

2. Sistema de Controle Pneumático para Portas de Ar Redutoras de Pressão de Intertravamento para Mineração

Cilindros e caixa de controle pneumático: Cada porta é equipada com 1-2 cilindros (diâmetro ≥100mm), acionados por ar comprimido, com a fonte de ar do sistema de ar comprimido da mina, não requerendo eletricidade e à prova de explosão.

Dispositivo de travamento: Adota travamento lógico totalmente pneumático, alcançando intertravamento entre as duas comportas de ar, permitindo que apenas uma seja aberta por vez para evitar curtos-circuitos de ventilação.

3. Acessibilidade

Janela de visualização e porta de pedestre: A folha da porta é equipada com uma janela transparente e alguns modelos integram uma porta de pedestre para reduzir o impacto da abertura e fechamento frequentes da porta principal no volume de ar.

Sensores e Controle Remoto: Sensor infravermelho opcional, câmera, suporta monitoramento remoto e abertura/fechamento automático 36.

1. Ajuste de pressão do vento

Ao dissipar a alta pressão do vento no beco através de folhas de porta curvas, a pressão líquida suportada pelas folhas da porta é reduzida (capaz de suportar 2500-3000Pa de pressão do vento), alcançando fácil abertura e fechamento.

A estrutura tipo caixa (como o design de oito portas e quatro portas) forma uma camada de amortecimento de pressão do vento, semelhante ao princípio do "elevador de abertura dupla", equilibrando a diferença de pressão interna e externa.

2. Procedimento de Travamento Pneumático

Abertura da porta: Pedestres pressionam o botão verde para acionar a caixa de controle pneumático, o cilindro empurra a folha da porta para abrir e, ao mesmo tempo, envia um sinal de intertravamento para a porta do antecâmara adjacente para proibir sua abertura.

Fechar porta: Após o amortecedor atual ser fechado através do botão vermelho, o sinal de intertravamento é liberado, e o amortecedor adjacente pode ser operado.

Modo de emergência: Pode ser operado por um botão manual ou estrutura mecânica durante quedas de energia, garantindo que a rota de fuga de emergência permaneça desobstruída.
