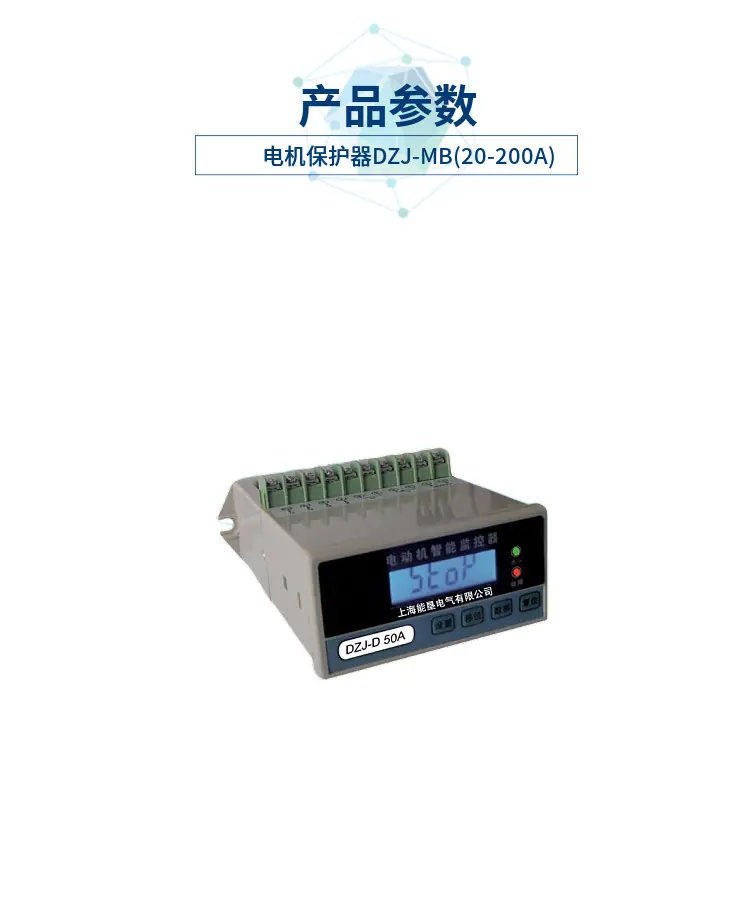

Dispositivo de proteção inteligente para motor de baixa tensão WJD-2.2KW protetor de motor de baixa tensão proteção contra perda de fase do motor

O protetor de motor inteligente é um instrumento inteligente que melhora a segurança e o nível de gerenciamento de automação da operação do motor.MICROCHIPO controlador microcomputador da empresa é desenvolvido com circuitos integrados de baixo consumo. O protetor possui funções de proteção completas, parâmetros de medição intuitivos, resposta sensível, ação oportuna e confiável, e pode se comunicar com o computador host para formar um produto de alta tecnologia que integra monitoramento remoto. É amplamente utilizado na proteção de motores de baixa tensão e monitoramento remoto nas indústrias de petróleo, química, carvão, metalurgia, eletricidade, aço, cimento, mineração, indústria leve, têxtil e outras.

2. Características

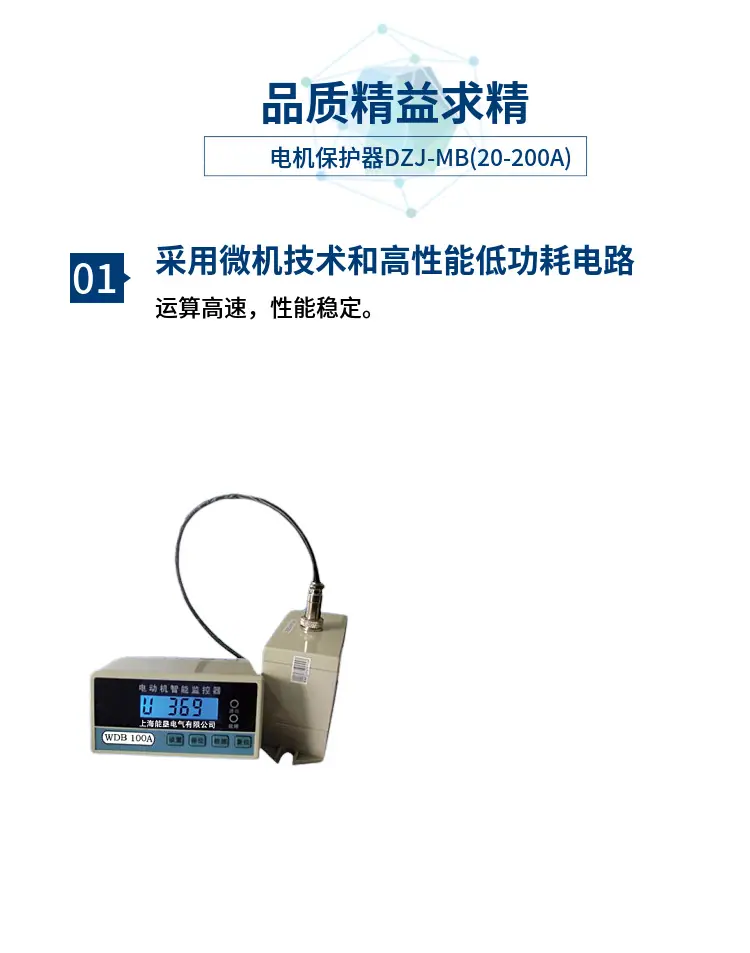

1, adota tecnologia de microcomputador e circuitos de baixo consumo de alto desempenho, com cálculo de alta velocidade e desempenho estável.

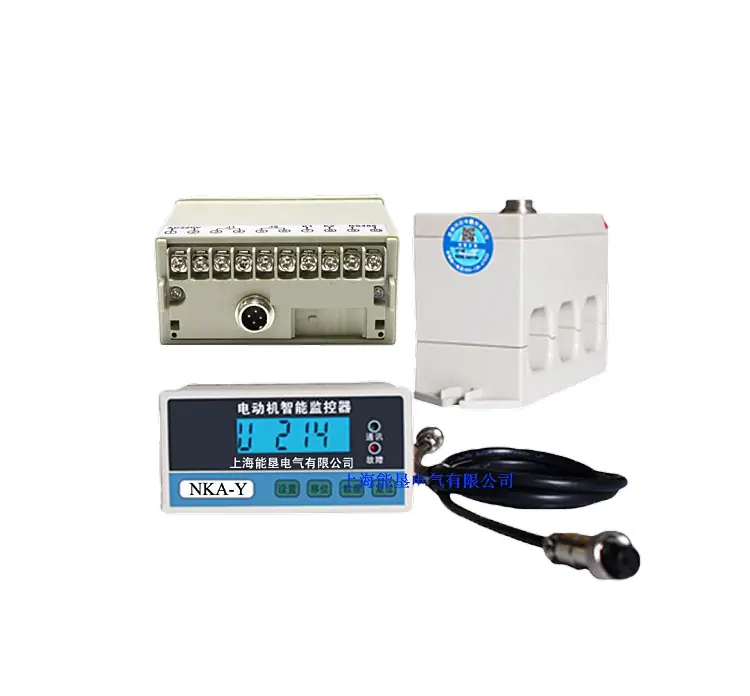

2, toda a máquina tem uma estrutura modular, um sensor de corrente tipo cartão, tamanho pequeno e fácil instalação. Também pode ser instalada em partes, e as dimensões do corpo principal estão de acordo com os padrões internacionais de dispositivos de instrumentos.

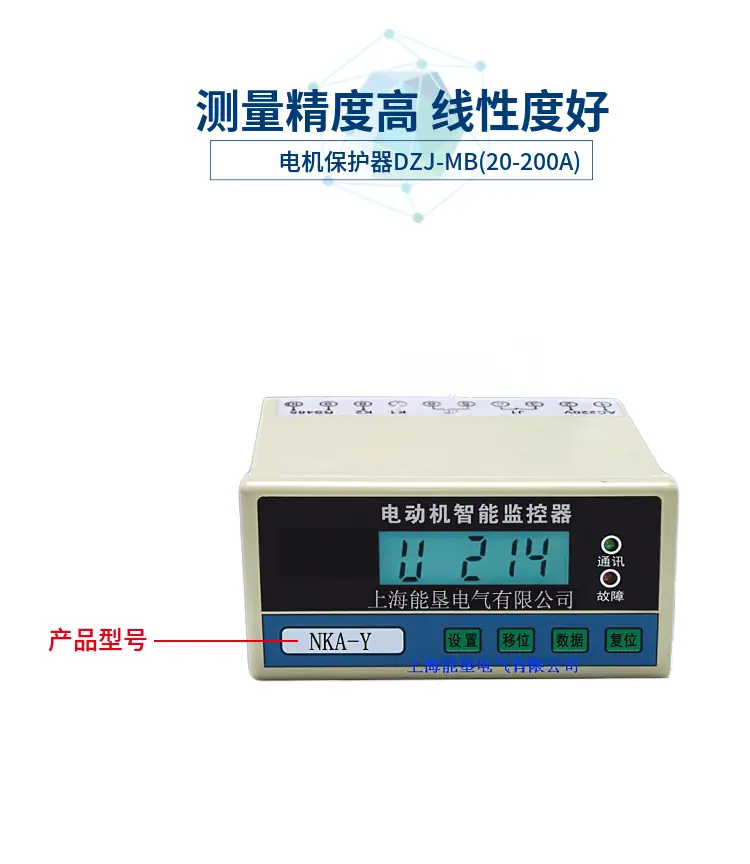

3, usando tecnologia de processamento digital, com alta precisão de medição, boa linearidade, julgamento de falhas rápido e confiável.

4, retroiluminação de banda larga de temperatura ampla de alta definiçãoLCDO display, a configuração de parâmetros, a medição e o registro de falhas são intuitivos e convenientes.

5, pode se comunicar com computadores para formar uma rede de proteção de motor que integra monitoramento remoto.

6, uma máquina com múltiplos usos, pode substituir amperímetro, transmissor de corrente, relé térmico, relé de fuga, voltímetro.

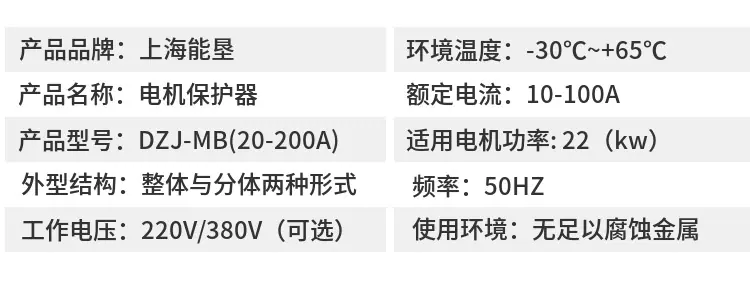

3. Âmbito de aplicação e condições de utilização

1、380 VCA,660 VCAMotor assíncrono trifásico, proteção do circuito alimentador.

2, protetor de tensão de alimentação;220 VCA,380 VCA、50Hz。

3, Estrutura de aparência: duas formas: integral e dividida, distância de instalação dividida ≤5arroz.

4, temperatura ambiente:-30℃~+65℃, humidade relativa ≤90%。

5, Ambiente operacional: Sem ambiente com gases que possam corroer metais e destruir propriedades de isolamento.

6, Instale-o em um local sem vibração e impacto severos, forte interferência de campo magnético e chuva e neve.

4. Principais funções

1, Funções de configuração: corrente nominal, curva de corrente de proteção, tempo de partida, desequilíbrio trifásico, múltiplo de estol, valor de corrente de fuga, valor de sobretensão e subtensão, endereço de comunicação e tempo de auto-partida do motor quando o protetor é ligado.

2, Funções de proteção: sobrecorrente, estol, desequilíbrio trifásico, curto-circuito, fuga, falta de fase, sobretensão e subtensão.

3, Função de exibição:A、B、CCorrente trifásica, corrente de fuga, tensão de operação, dados de falha e registros de falha de ação de proteção e parâmetros de configuração.

4, Função de comunicação:4~20mASinal de saída de corrente padrão,RS485Comunicação serial.

5, função de controle: atravésRS485Comunicação serial e computador podem ser compostos256O protetor é uma rede de controle de proteção convencional. Configuração remota de dados e alarme de exibição, controle remoto de partida e parada do motor, etc.

V. Principais indicadores técnicos

1,Faixa de teste

1.1  A、B、CCorrente trifásica:0-999A。

1.2Corrente de fuga:0-999MA。

2,precisão de medição:1,5aula(EU≤Ou sejacorrente nominal).

3, Capacidade de contato de proteção: Normalmente abertoAC250/6A, normalmente fechadoAC250/6A。

4, Faixa de ajuste da hora de início:1~ 99S, durante o tempo de inicialização, é fornecida proteção para falta de fase, fuga, curto-circuito e desequilíbrio (o valor padrão é10S）。

5, Proteção contra estol: Quando a corrente trifásica atinge ou excede o valor definido da corrente de estol, o tempo de ação é ≤0,5S(O valor padrão é4Ie）。

6, Proteção contra curto-circuito: Qualquer corrente de fase atinge ou excede8IeQuando a corrente é0,2S。

7, Proteção contra falta de fase: Quando qualquer fase falha, o tempo de ação é ≤2S。

8, Proteção contra desequilíbrio: Quando a razão da diferença de corrente de quaisquer duas fases na corrente trifásica é ≥ o coeficiente de desequilíbrio, o tempo de ação é ≤2S(O valor padrão é60%）。
