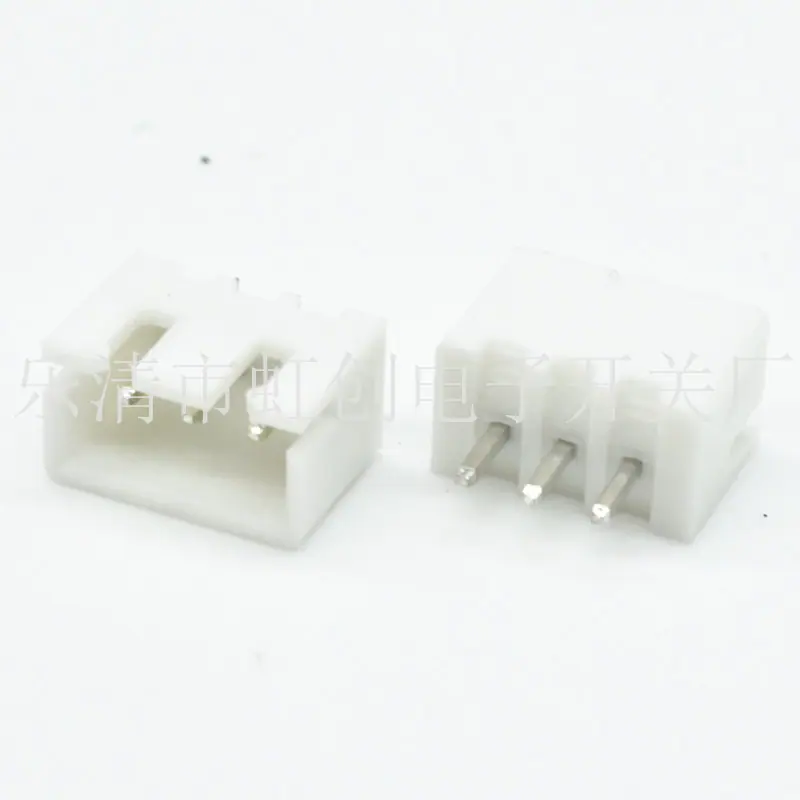

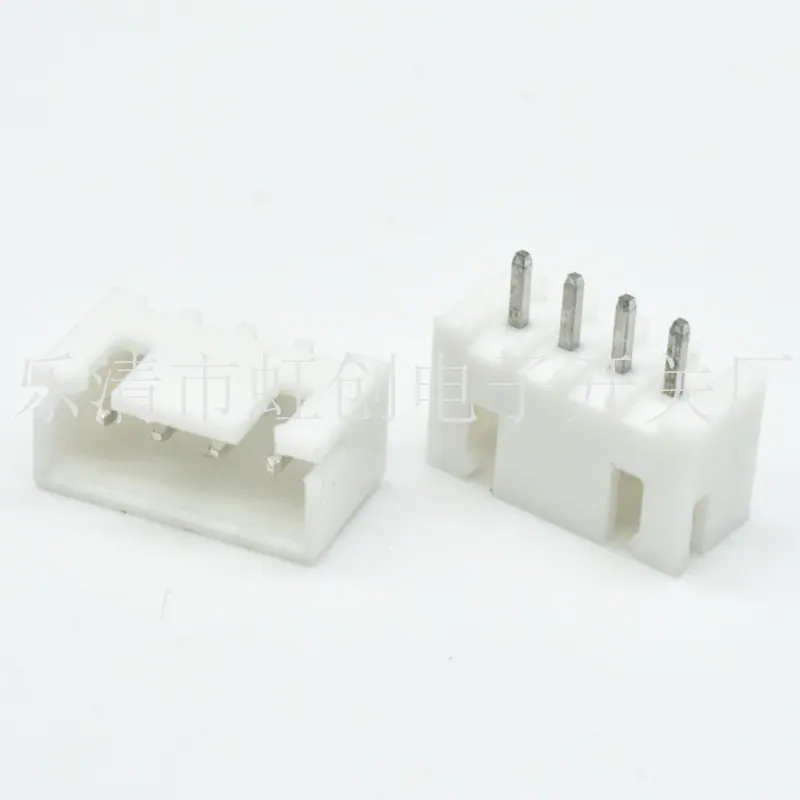

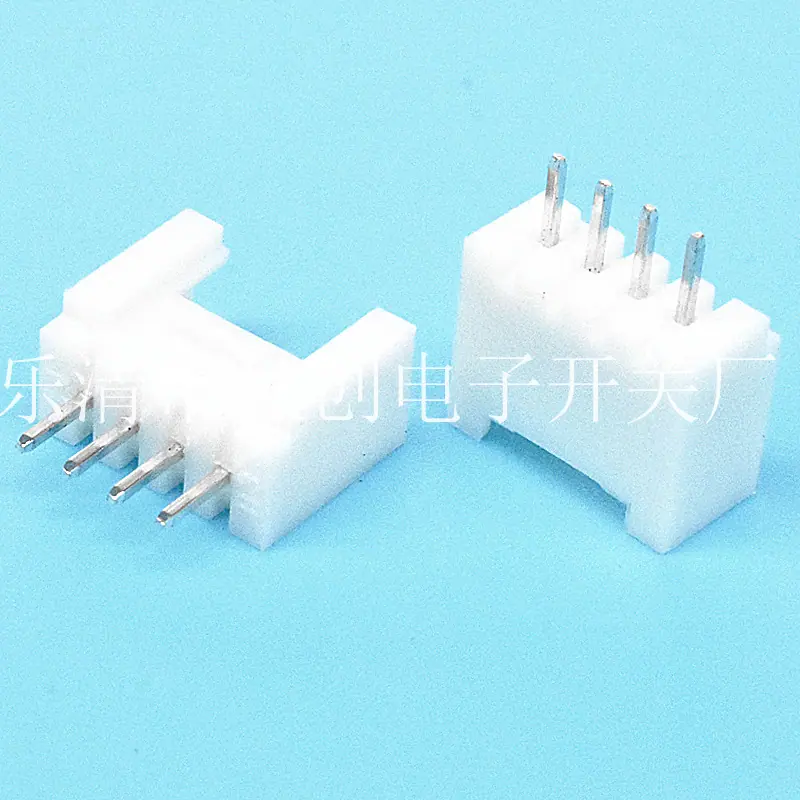

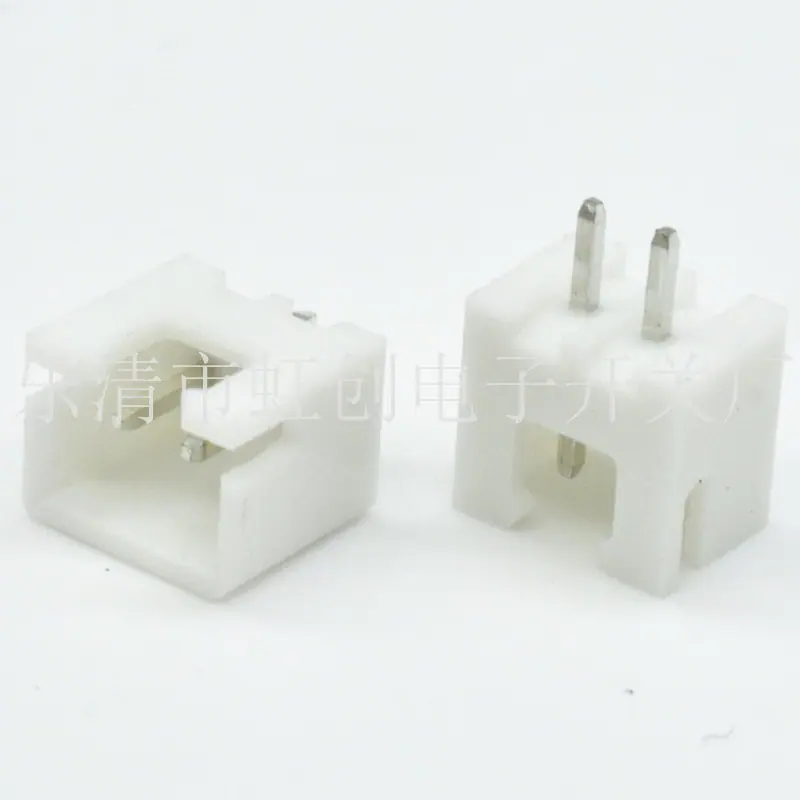

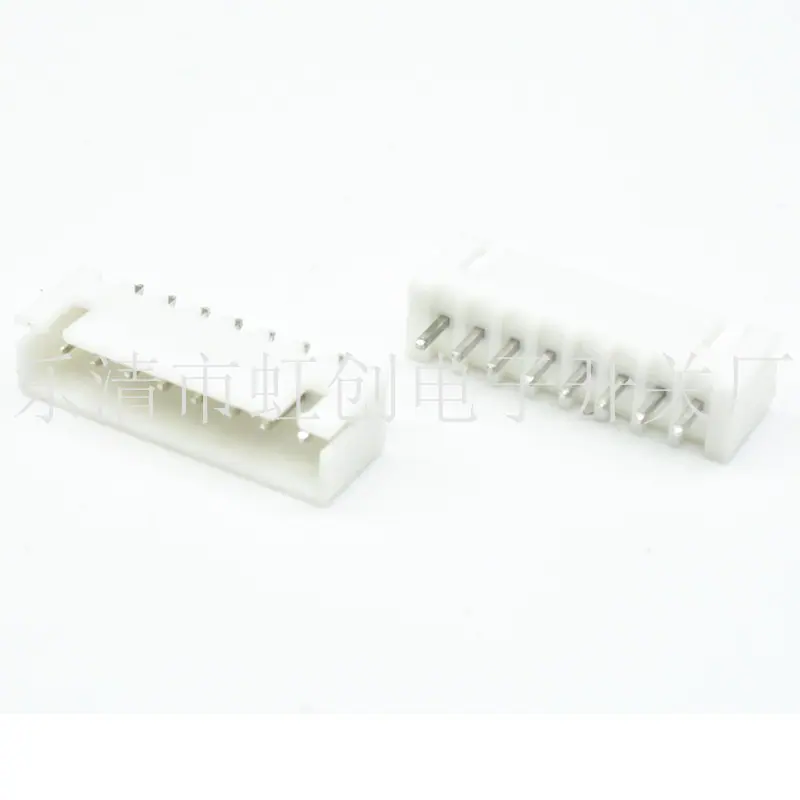

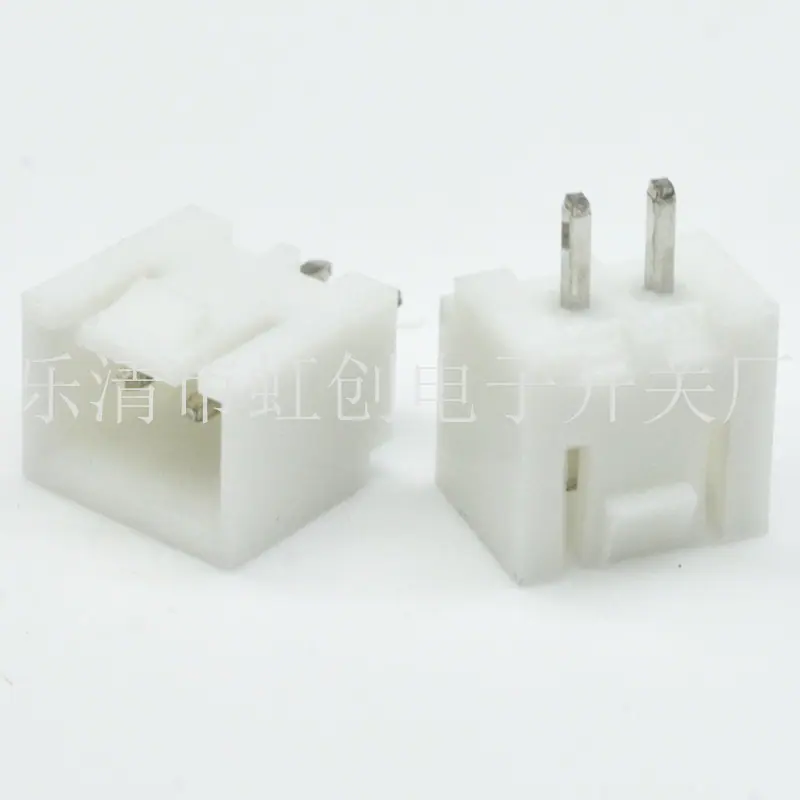

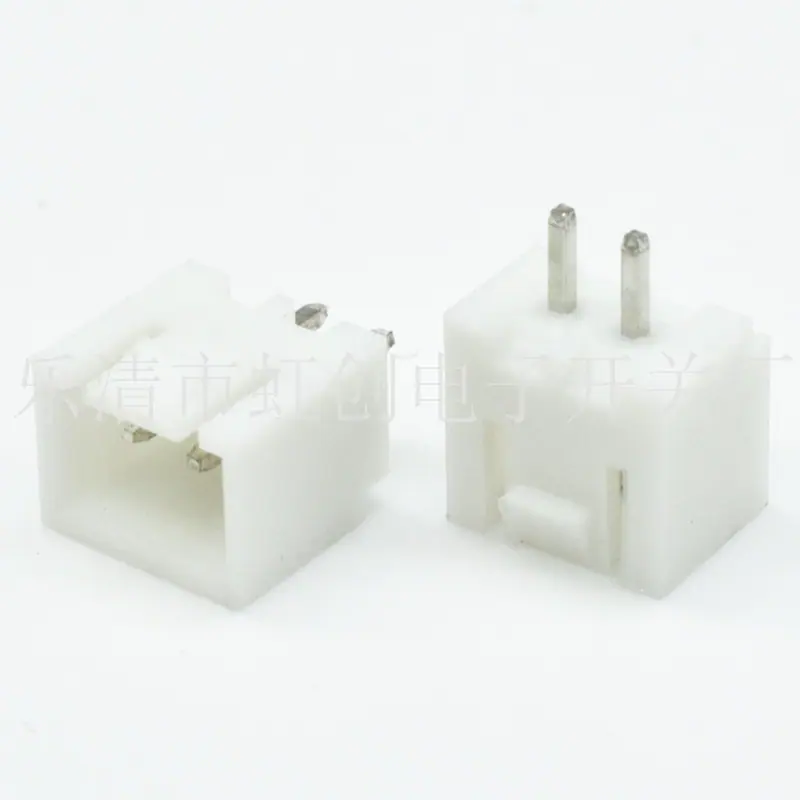

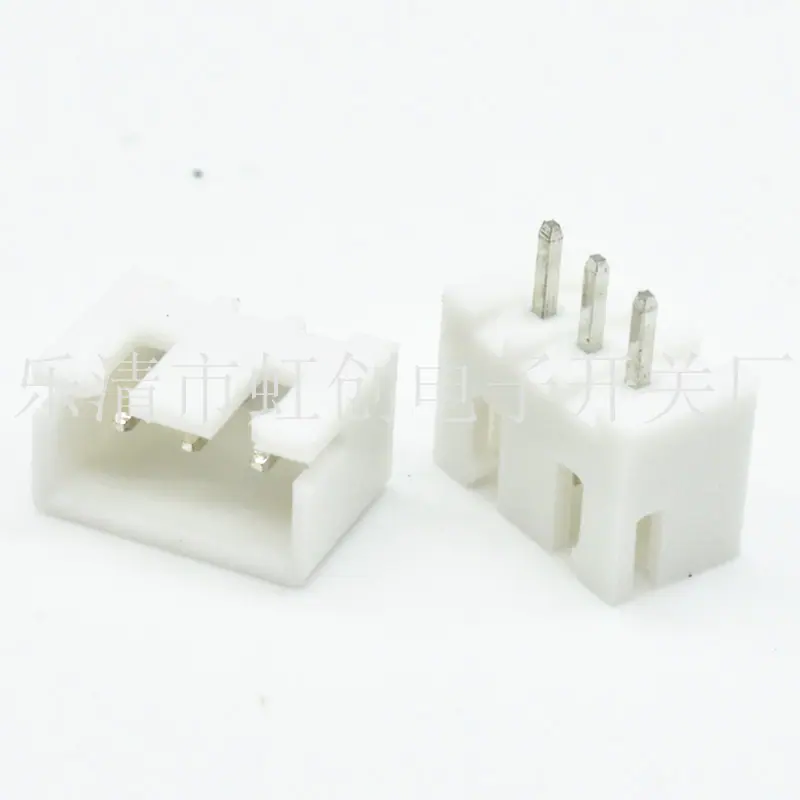

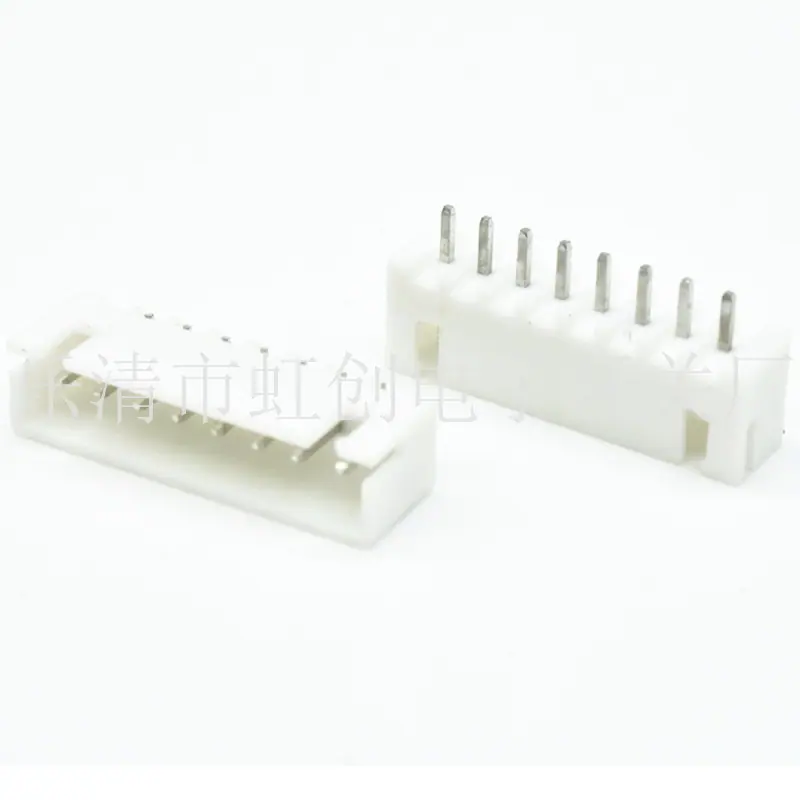

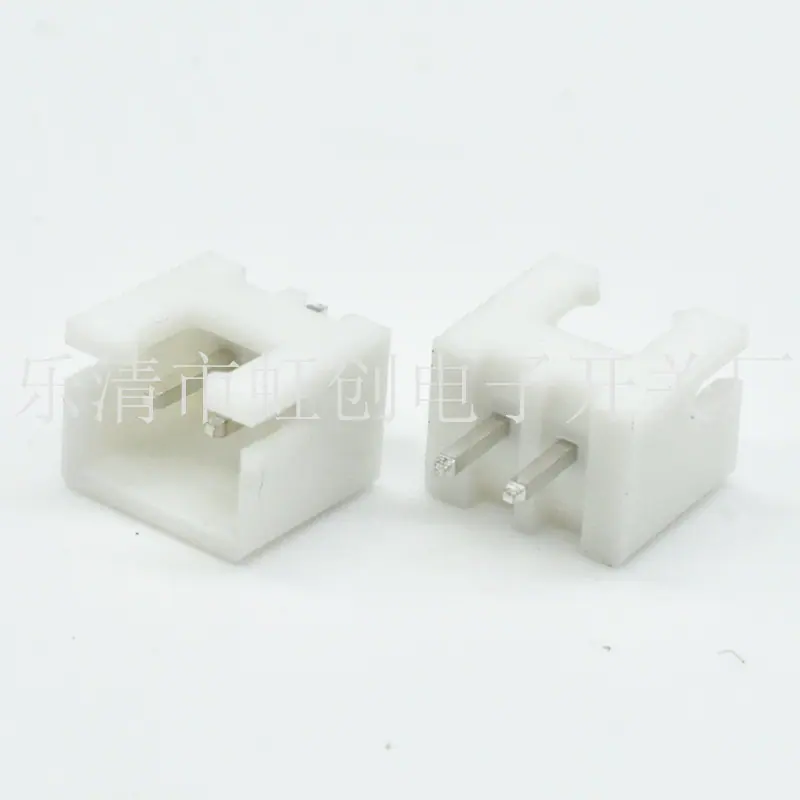

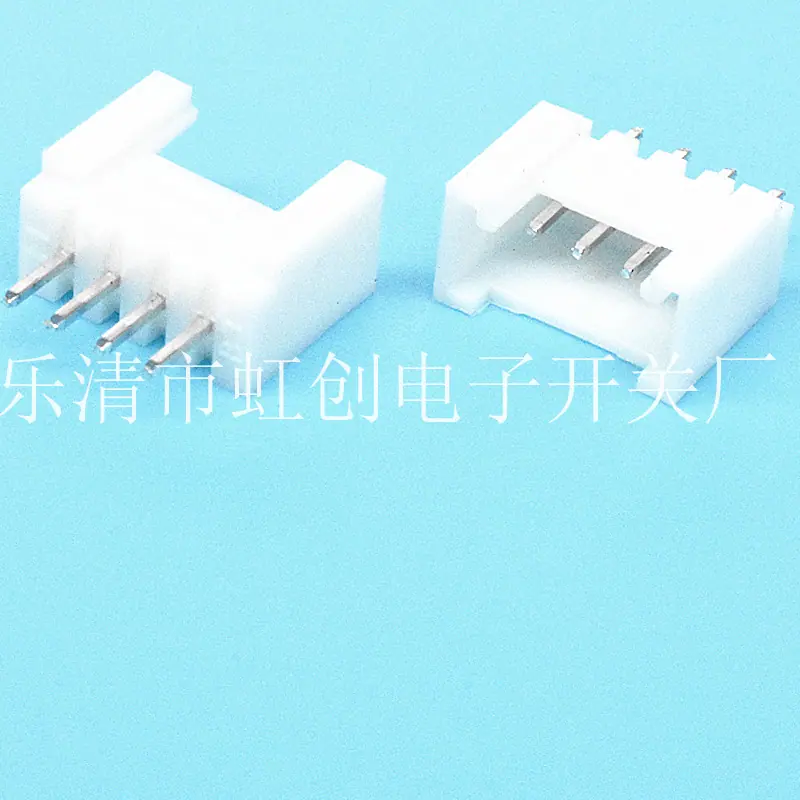

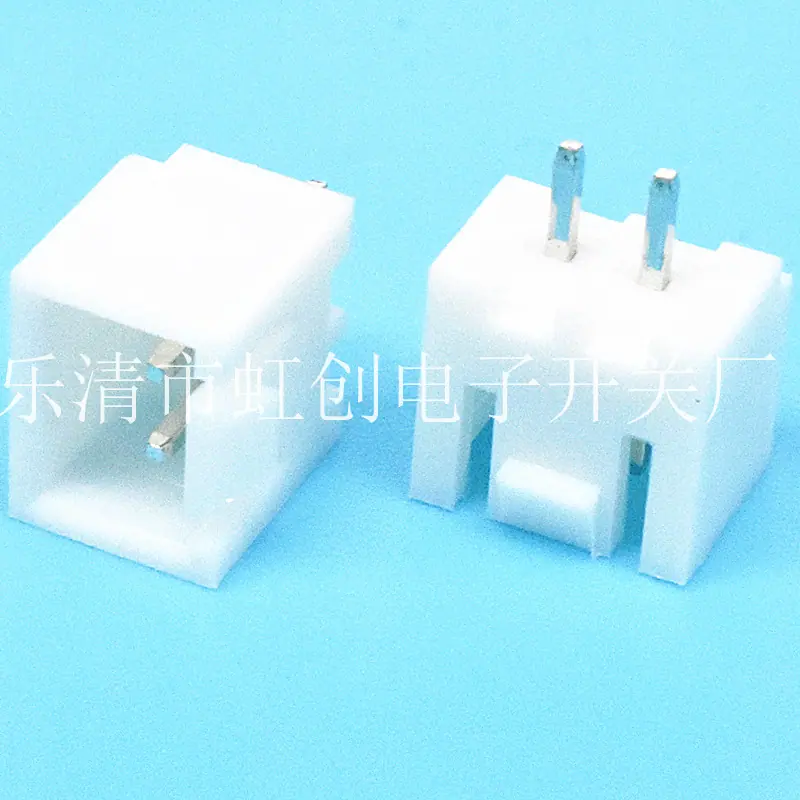

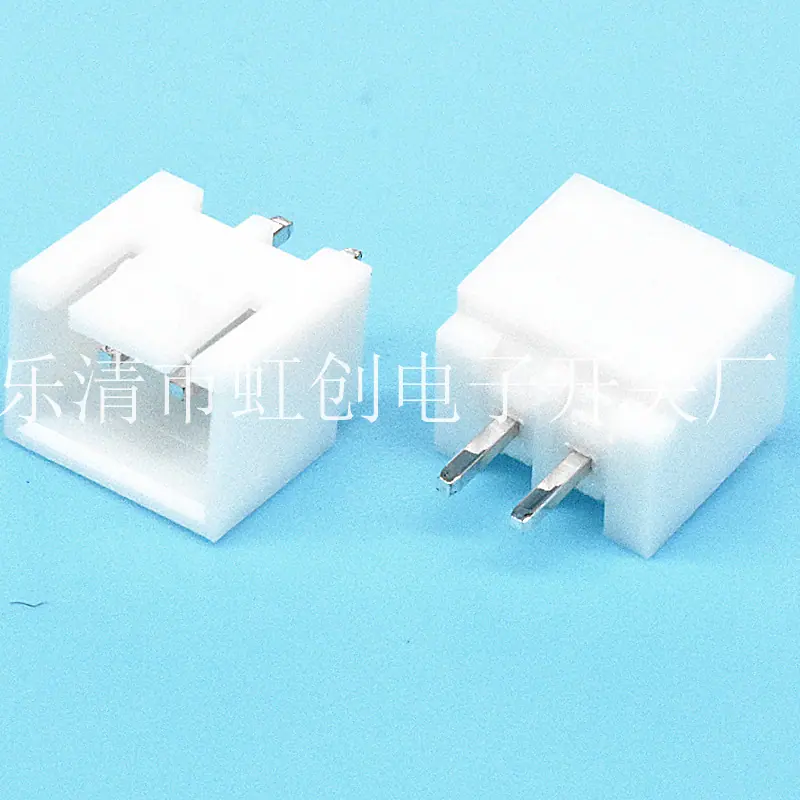

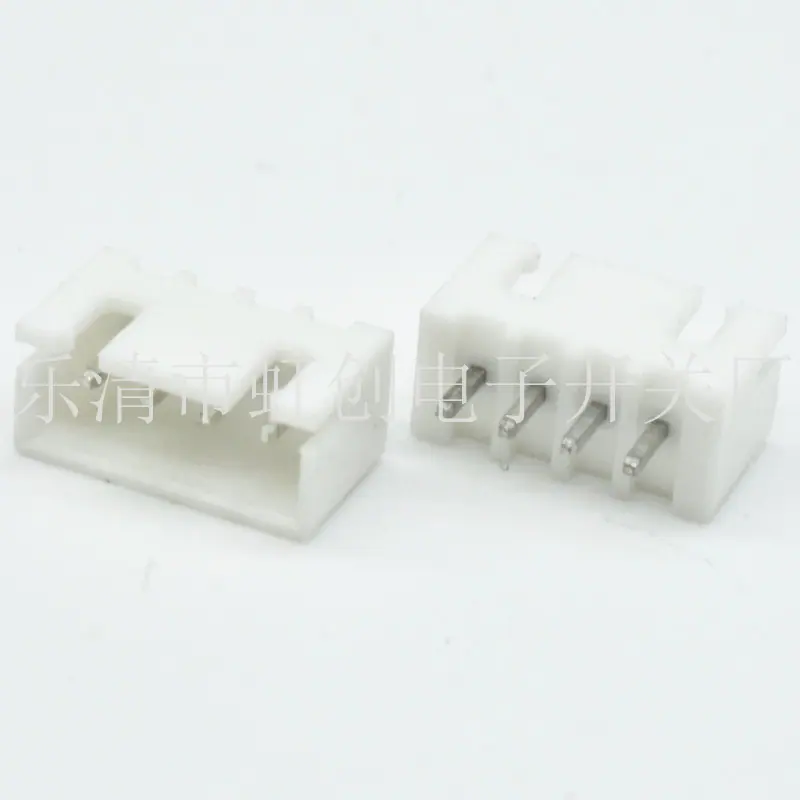

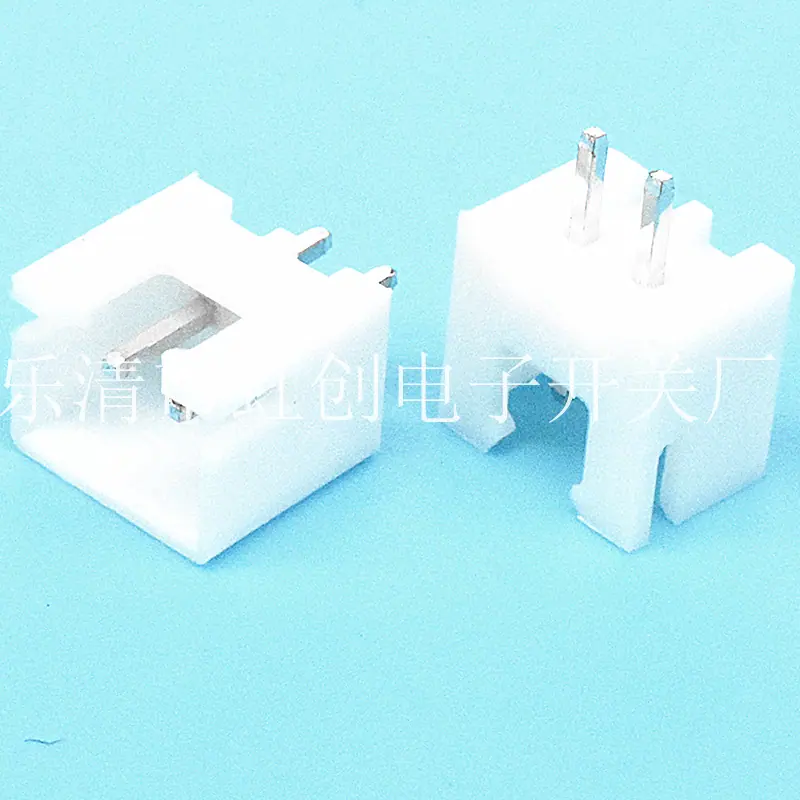

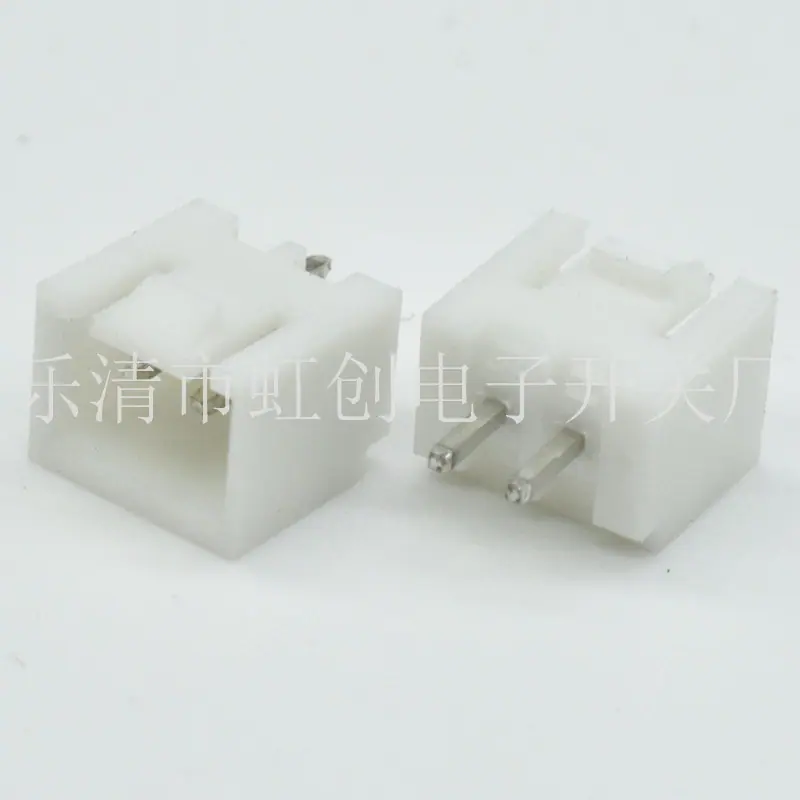

Conector de Fio Xh-8A Suporte de Pino Ecológico Suporte de Pino Reto Xh Carcaça Plástica do Terminal Xhb-8A C3
Certificação necessária
110 dias
Mín. R$ 250.000 (1.000.000 un...
Produto 5.0
Fornecedor 4.0
Quantidade
-XHB-8A
Produtos similares a um preço mais baixo
Especificações do produto
Marca
Hongchuang
Material isolante
Nylon
Especificações
-XHB-8A
Pedido nº.
HCB-2A
Marca
Hongchuang
Material isolante
Nylon
Especificações
-XHB-8A
Pedido nº.
HCB-2A
Marca
Hongchuang
Material isolante
Nylon
Especificações
-XHB-8A
Pedido nº.
HCB-2A
Detalhes do produto
O texto nas imagens pode ser traduzido
Parâmetros técnicos:
Espaçamento: 2,5
Número de linhas: 2-12
Bitola de fio aplicável: AWG28#-22#
Espessura aplicável do substrato: 1,6 mm
Temperatura de trabalho: -25℃～+85℃
Tensão Nominal: 250V CC/CA
Corrente nominal: 3.0A
Resistência de contato: ≤0.02Ω
Resistência de isolamento: ≥1000MΩ
Tensão de Suporte: 1000V .AC/1min
Número de polos: 2P, 3P, 4P, 5P, 6P, 7P, 8P, 9P, 10P, 11P, 12P e outros produtos da série
Material: Carcaça de plástico (PA66), Conector de pinos (Carcaça de plástico: PA66, Pinos: Latão, Superfície banhada a estanho), Terminais (Bronze fosforoso ou cobre, Superfície banhada a estanho)
Classificação de incêndio: 94V-2
Um conector também é chamado de conector. Na China, também é chamado de junta e soquete, e geralmente se refere a um conector elétrico. Ou seja, um dispositivo que conecta dois componentes ativos, transmitindo corrente ou sinais.
As extremidades macho e fêmea podem transmitir sinais ou corrente após o contato, também chamadas de conector.
Benefícios dos conectores
1、Melhorar o processo de produção
Simplificação do conectoreletrônicoO processo de montagem do produto. Ele também simplifica o processo de produção em massa;
2、Fácil de reparar
Se um componente eletrônico falhar, o componente defeituoso pode ser rapidamente substituído quando equipado com um conector;
3. Fácil de atualizar
Com os avanços tecnológicos, os componentes podem ser atualizados quando os conectores são instalados, substituindo os antigos por componentes novos e mais perfeitos;
4. Melhorar a flexibilidade do design
O uso de conectores oferece aos engenheiros maior flexibilidade ao projetar e integrar novos produtos, bem como ao montar sistemas a partir de componentes.
Desempenho Básico de Conectores
O desempenho básico dos conectores pode ser dividido em três categorias principais: a saber, desempenho mecânico, desempenho elétrico e desempenho ambiental. Outro desempenho mecânico importante é a vida mecânica do conector.。A vida mecânica é na verdade um tipo deDurabilidadeO indicador （durabilidade）, na norma nacional GB5095, é chamado de operação mecânica. Ele considera uma inserção e uma retirada como um ciclo, para determinar se o conector pode completar normalmente sua função de conexão（comoContato de resistênciavalor) como critério de julgamento.
1. Em relação ao desempenho mecânico, a força de inserção e retirada é um desempenho mecânico importante. A força de inserção e retirada é dividida em força de inserção e força de retirada (a força de retirada também é chamada de força de separação), e os requisitos para as duas são diferentes. As normas relevantes especificam a força de inserção máxima e a força de separação mínima, o que indica que, do ponto de vista do uso, a força de inserção deve ser pequena (daí as estruturas com baixa força de inserção LIF e força de inserção zero ZIF), enquanto se a força de separação for muito pequena, isso afetará a confiabilidade do contato. A força de inserção e retirada e a vida útil mecânica dos conectores estão relacionadas à estrutura das partes de contato (Pressão normalTamanho）Qualidade do revestimento nas partes de contato（Coeficiente de atrito de deslizamento）e arranjo de contatoPrecisão dimensional（Relacionado à precisão）
2. Desempenho ElétricoO principal desempenho elétrico dos conectores inclui a resistência de contato,Resistência de isolamentoeRigidez dielétrica。
① Resistência de contato de alta qualidadeconector elétricoDeveria ter baixo e estávelContato de resistência。A resistência de contato do conector varia de alguns miliohms a dezenas de miliohms.
② A resistência de isolamento é um indicador do desempenho de isolamento entre os contatos de conectores elétricos e entre os contatos e a carcaça, suaOrdem de grandezavariando de centenas de megaohms a milhares de gigaohms.
③ A rigidez dielétrica, também conhecida como resistência à tensão ou tensão suportável dielétrica, é uma medida da capacidade dos contatos do conector, ou dos contatos e da carcaça, de suportar uma tensão de teste nominal.
④ OutroPropriedades elétricas。A Atenuação de Vazamento de Interferência Eletromagnética é usada para avaliar o efeito de blindagem contra interferência eletromagnética de conectores. A Atenuação de Vazamento de Interferência Eletromagnética é usada para avaliar o efeito de blindagem contra interferência eletromagnética de conectores e é geralmente testada na faixa de frequência de 100MHz~10GHz. ParaConectores coaxiais RFFalando nisso, ainda háImpedância característica、Perda de inserção、Coeficiente de reflexão、ROE(ROE）e outros indicadores elétricos. Devido ao desenvolvimento da tecnologia digital, para conectar e transmitir dados digitais de alta velocidadeSinal de pulso，um novo tipo de conector, a saber, conectores de sinal de alta velocidade, surgiu. Consequentemente, em termos de desempenho elétrico, além da impedância característica, alguns novos indicadores elétricos também apareceram, como diafonia（diafonia),atraso de transmissão（atraso）、atraso no tempo（inclinação)espere.
3. Desempenho ambiental O desempenho ambiental comum inclui resistência à temperatura, resistência à umidade, resistência à névoa salina, resistência à vibração e resistência ao choque, etc.
① A temperatura operacional mais alta atual para o conector é de 200℃ (excluindo alguns conectores especiais de alta temperatura), e a temperatura mais baixa é de -65℃. Quando o conector está operando, a corrente gera calor nos pontos de contato, causandoaumento de temperatura,Portanto, geralmente considera-se que a temperatura de trabalho deve ser igual à soma da temperatura ambiente e do aumento de temperatura de contato. Em algumas especificações, o aumento máximo de temperatura permitido do conector na corrente de operação nominal é claramente especificado.
② A entrada de umidade afetará o desempenho de isolamento da conexão e causará corrosãoPeças de metal。A condição de teste de calor úmido constante é uma umidade relativa de 90%~95% (pode atingir 98% de acordo com as especificações do produto) e uma temperatura de +40±20℃. A duração do teste é conforme especificado pelo produto, com um mínimo de 96 horas. O teste de calor úmido alternado é mais rigoroso.
③ Quando conectores resistentes à corrosão operam em ambientes contendo umidade e sal, seus componentes estruturais metálicos e as camadas de tratamento superficial das partes de contato podem sofrer corrosão eletroquímica, afetando o desempenho físico e elétrico do conector. Para avaliarconector elétricoA capacidade de tolerar este ambiente, estipulaTeste de névoa salina。 É suspender o conector em uma câmara de teste com temperatura controlada, usando uma concentração especificada desolução de cloreto de sódioPulverizado com ar comprimido para formar uma atmosfera de névoa salina, o tempo de exposição é especificado nas especificações do produto e é de pelo menos 48 horas.
④ Resistência à Vibração e ao Choque Vibração e choque são características de desempenho importantes dos conectores elétricos e, em ambientes de aplicação especiais, como aviação e aeroespacial, ferrovias eTransporte rodoviárioé particularmente importante, é um indicador importante para testar a resistência mecânica de conectores elétricos e a confiabilidade do contato elétrico. Existem regulamentações claras nos métodos de teste relevantes.Teste de impactoDeve especificar a aceleração de pico, a duração ePulso de choqueforma de onda e a duração da interrupção da continuidade elétrica.
⑤ Outros Desempenhos Ambientais Dependendo dos requisitos de uso, outras características de desempenho ambiental de conectores elétricos também incluem vedação (vazamento de ar, pressão de líquido), imersão em líquido (resistência à degradação por líquidos específicos),Pressão baixaespere.
Categoria de produto de conectores
Embora a classificação dos tipos de produtos de conectores seja um tanto caótica, de uma perspectiva técnica, existem apenas duas maneiras básicas de dividir as categorias de produtos de conectores:
① De acordo com a forma externa e a estrutura: circular e retangular (seção transversal);
②De acordo com a frequência de trabalho: baixa frequência e alta frequência (limitada em 3 MHz)。
De acordo com a classificação acima, os conectores coaxiais pertencem ao tipo circular, e os conectores de placa de circuito impresso pertencem ao tipo retangular (historicamente, os conectores de placa de circuito impresso foram de fato separados dos conectores retangulares para formar sua própria categoria), enquanto os conectores retangulares atualmente populares têm uma seção transversal trapezoidal, aproximando-se de um retângulo. A divisão de baixa frequência e alta frequência em 3 MHz também está basicamente consistente com a divisão de frequência das ondas de rádio.
Quanto a outros, por finalidade, método de instalação, especialestrutura、Propriedades especiais, etc., também podem ser usadas para dividir em muitos tipos diferentes, e eles frequentemente aparecem em publicações e materiais promocionais de fabricantes, mas geralmente, isso é apenas para destacar uma determinada característica e propósito. A classificação básica ainda não excede os princípios de classificação mencionados acima.
Considerando o conector'sDesenvolvimento Tecnológicoe a situação real, de sua generalidade e relacionadonorma técnica，Os conectores podem ser divididos nas seguintes categorias (por categoria):
① Conector circular de baixa frequência;
② Conector retangular;
③ Conectores de circuito impresso;
④ Conector coaxial de RF;
⑤ fibra óticaConector.
