Bomba de Vórtice Recomendada 25W-25 W Tipo Bomba de Vórtice Pequeno Fluxo Alta Elevação Bomba de Vórtice

【Bomba de Vórtice Tipo W】Introdução do Produto:

A bomba de vórtice tipo W é uma bomba de vórtice de estágio único em balanço. A direção da entrada e saída da bomba é verticalmente para cima. O impulsor de vórtice pode se mover livremente axialmente no eixo para garantir que a folga axial entre o impulsor e o corpo da bomba e a tampa da bomba seja igual em ambos os lados, e o ajuste com juntas de papel é permitido. Os métodos de selagem do eixo da bomba incluem gaxeta e selo mecânico de face única. A bomba e o motor são montados em uma base comum. A bomba de vórtice tipo W é usada para transportar líquidos com temperatura de -20℃ a +80℃, viscosidade não superior a 5E, e sem substâncias corrosivas ou partículas sólidas. Esta bomba é caracterizada por seu tamanho pequeno, peso leve, aparência elegante e facilidade de manutenção. É adequada para uma ampla gama de aplicações, como água de produção industrial em fábricas e minas químicas, de petróleo, têxteis leves, de energia e outras, água de alimentação de caldeiras, fornecimento de água para aquecimento, abastecimento de água para edifícios altos, combate a incêndios, fornecimento de água para circulação de calor, fabricação de bebidas congeladas e de resfriamento de verão, e fornecimento de água de alta pressão para desinfecção de utensílios em refeitórios e indústrias de serviços de alimentação. A vazão máxima da bomba é de 14,4 m³/h e a vazão mínima é de 0,7 m³/h; a altura manométrica máxima é de 105 m e a altura manométrica mínima é de 20 m; a potência correspondente: a máxima é de 11 kW e a mínima é de 0,75 kW; a rotação é de 2900 rpm para todas.

【Bomba Centrífuga Tipo W】Características do Produto:

1. A bomba centrífuga tipo W é usada para transportar líquidos com temperatura variando de -20℃ a +80℃ e viscosidade não superior a 5.E, líquidos não corrosivos e corrosivos sem partículas sólidas.
Faixa de elevação: de 15m a 132m
Faixa de vazão: de 0,36 m³/h a 16,9 m³/h
2. Existem dez tipos de bombas de vórtice tipo W: 20W-20, 25W-25, 32W-30, 40W-10, 50W-45, 50W-45, 65W-50, 20W-65, 25W-70, 32W-72, 40W-90. Todas são bombas de vórtice de estágio único em balanço.
3. Os materiais das partes de fluxo da bomba de vórtice tipo W são HT20-40, ferro fundido de alumínio e 1Cr18Ni9Ti ou Cr18Ni12M02Ti. (Representados pelos códigos de material H, J, B e M, respectivamente)
4. As formas de vedação das bombas de vórtice tipo W incluem vedação por gaxeta macia e selo mecânico de extremidade única. Exceto pelas bombas WB e WM, que utilizam selo mecânico de extremidade única, todas as bombas são equipadas com vedação por gaxeta macia de fábrica. Se o usuário necessitar de outros tipos de selos de eixo, por favor, indique-os ao fazer o pedido.
5. O sentido de rotação da bomba de vórtice tipo W: da bomba para o motor, ela gira no sentido anti-horário

【Bomba Centrífuga Tipo W】Descrição Estrutural:

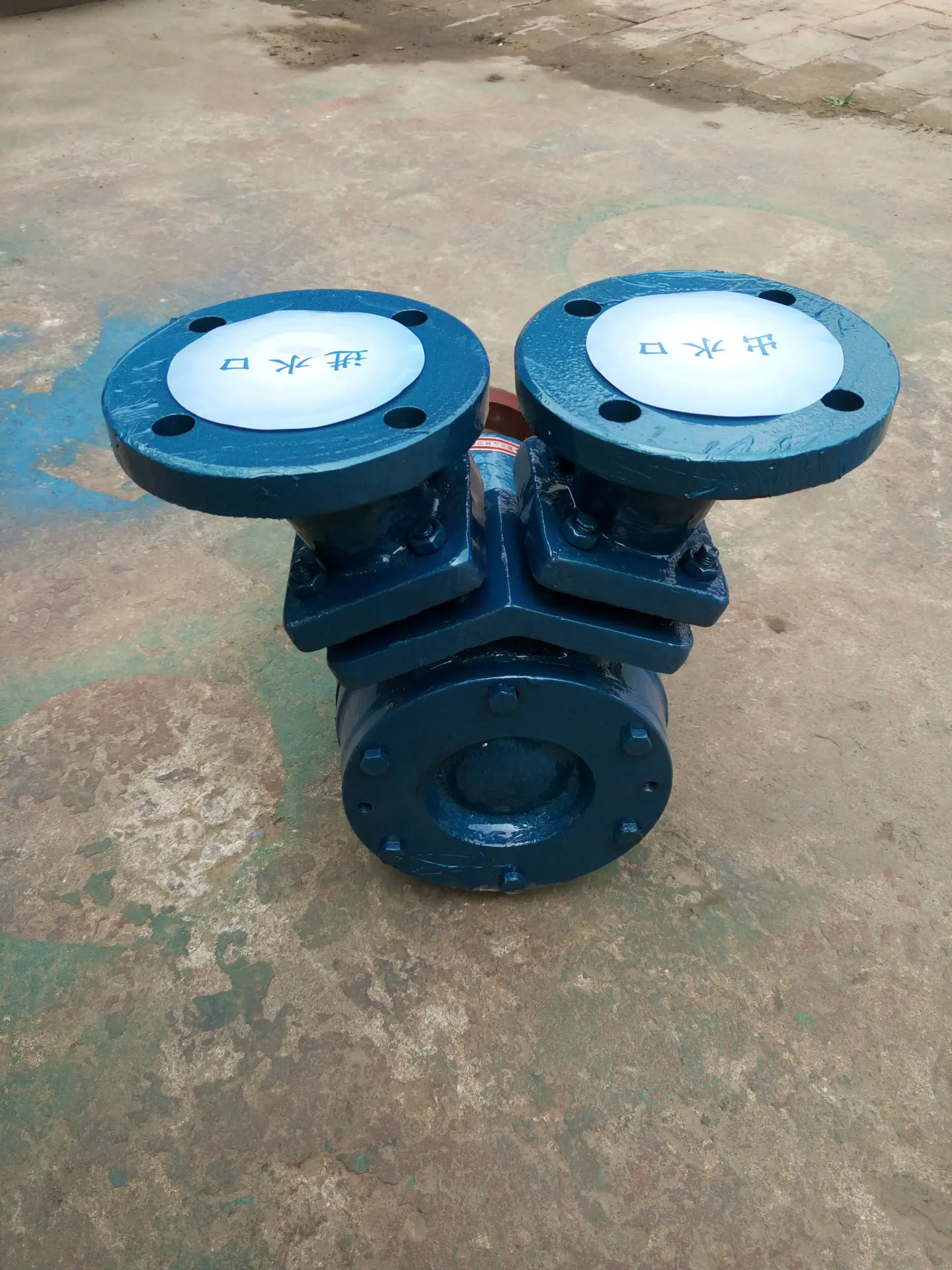

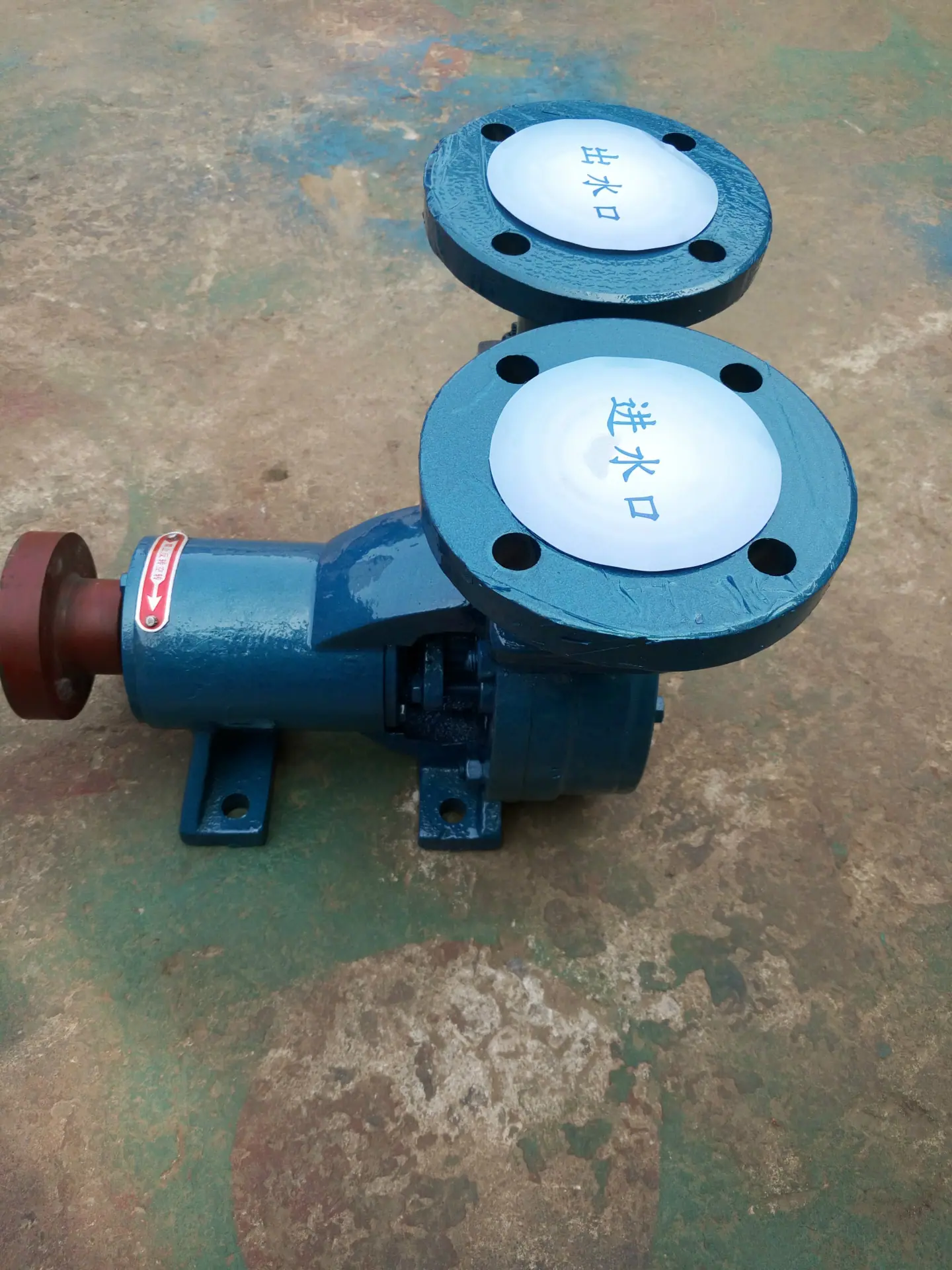

As partes principais da bomba de vórtice tipo W (estrutura tipo impulsor) são 1. Carcaça da bomba 2. Tampa da bomba 3. Impulsor 4. Conjunto do suporte 5. Acoplamento flexível tipo garra 6. Caixa de gaxetas ou A. Tampa da extremidade do selo mecânico 7. Componente de selo mecânico simples (para bomba wM). A bomba de vórtice tipo W é montada com o motor sobre uma base. As direções de entrada e saída da bomba são diagonalmente para cima e se tornam verticalmente para cima após uma curva.
O impulsor pode se mover livremente axialmente no eixo para garantir que a folga axial entre o impulsor e o corpo da bomba e a tampa da bomba seja igual em ambos os lados. A folga pode ser ajustada usando calços de papel, mas os calços de papel são colocados na parte externa da junta de placa de amianto na saída da tampa da bomba.

【Bomba Centrífuga Tipo W】Parâmetros de Desempenho:
