Conexão de Bico de Fio Material 316 Ghbyf-10S Válvula de Retenção Dn32

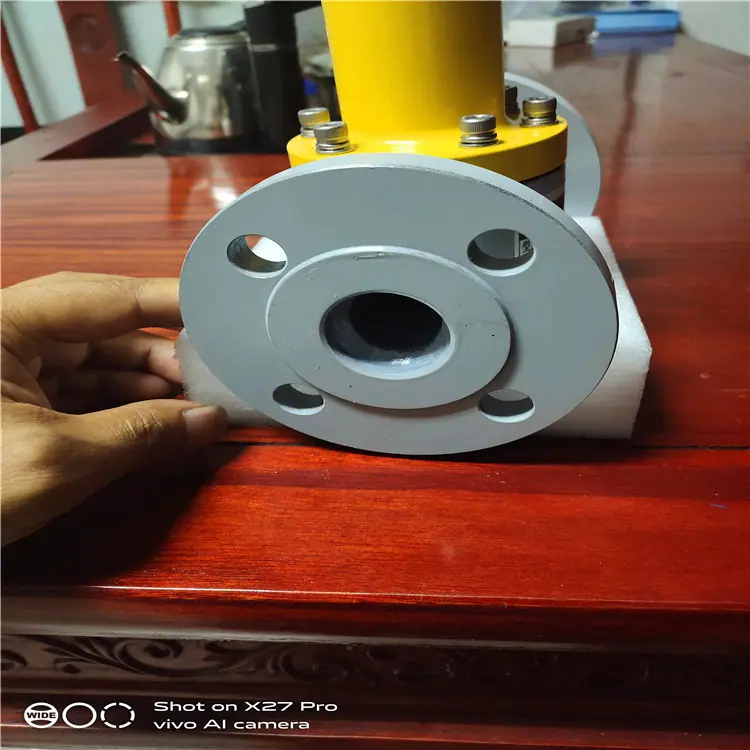

Válvula de Contrapressão GHBYF-10P/16P

A válvula de contrapressão opera através da força elástica de sua mola interna: quando a pressão do sistema é inferior à pressão de ajuste, o diafragma bloqueia a tubulação sob a ação da força elástica da mola; quando a pressão do sistema é superior à pressão de ajuste, o diafragma comprime a mola, a tubulação é aberta e o líquido passa através da válvula de contrapressão.

Sob condições de pressão instável em tubulações ou vasos de equipamentos, uma válvula de contrapressão pode manter a pressão necessária na tubulação, permitindo que a bomba forneça fluxo normalmente. Adicionalmente, efeitos de sifonamento frequentemente ocorrem na saída da bomba devido à gravidade ou outras forças. Nesses casos, a válvula de contrapressão pode mitigar as flutuações de fluxo e pressão causadas pelo sifonamento. Para bombas volumétricas, como bombas dosadoras, ocorre sobrefluxo ao operar em baixas pressões do sistema. Para prevenir problemas semelhantes, a saída da bomba dosadora deve ter uma contrapressão de pelo menos 0,7 Bar, o que geralmente é alcançado instalando uma válvula de contrapressão na saída da bomba dosadora.

2. Principais funções

1. A válvula de retenção no tubo de saída é usada para evitar o refluxo de líquido, e a válvula de contrapressão é usada para manter uma pressão constante na saída da bomba.

2. Pode ser usado como válvula de segurança em sistemas onde os requisitos não são muito rigorosos.

3. Usado em conjunto com amortecedores de pulsação para reduzir os danos do golpe de aríete ao sistema, reduzir o valor de pico das flutuações de vazão e proteger tubulações, cotovelos e juntas do impacto das flutuações de pressão.

4. Crie um bom ambiente de trabalho para a bomba dosadora e melhore o desempenho de trabalho da bomba

5. Garanta a estabilidade da vazão da bomba. Se a vazão de certas bombas variar significativamente com a pressão, uma válvula de contrapressão pode ser instalada na saída da bomba para estabilizar o fluxo de saída da bomba. Neste caso, a pressão da válvula de contrapressão é geralmente selecionada para ser a pressão de operação real da bomba ou ligeiramente inferior à pressão de operação da bomba.

6. Em um estado de pressão instável na tubulação ou no vaso do equipamento, ele pode manter a pressão necessária para a tubulação, permitindo que a bomba forneça vazão normalmente.

7. Na saída da bomba, devido à gravidade ou outras forças, frequentemente ocorrem fenômenos de refluxo ou sifonamento. Uma válvula de contrapressão pode reduzir a vazão e as flutuações de pressão causadas pelo sifonamento. Neste caso, geralmente se seleciona uma pressão maior que a pressão própria do líquido. Por exemplo, para evitar que o líquido em um tanque de medicamentos de 2 metros de altura escoe por gravidade, pode-se selecionar uma válvula de contrapressão com uma pressão maior que 0,02 MPa; geralmente, 0,1 MPa é suficiente.

3. Princípio de funcionamento

O fluido entra na entrada da válvula de contrapressão e é bloqueado pelo diafragma. Assim, o fluido exerce uma pressão para cima sobre o diafragma. Quando a pressão for suficientemente alta, a mola será comprimida, e o fluido levantará o diafragma para formar uma passagem, saindo pela saída da válvula de contrapressão. Se a pressão do fluido for insuficiente, uma contrapressão será formada, fazendo com que a pressão de entrada suba até atingir a pressão nominal, levantando o diafragma para formar uma passagem.

A pressão nominal de uma válvula de contrapressão é ajustável, geralmente alcançada ajustando a haste de pressão na extremidade superior da mola, ajustando assim o comprimento da mola.

IV. Uso de Válvulas de Contrapressão

Na tubulação de descarga, a válvula de contrapressão deve ser usada em conjunto com um amortecedor de pulsação para absorver os picos de fluxo entre a bomba e a válvula de contrapressão. Sem um amortecedor de pulsação, a válvula de contrapressão abrirá e fechará rapidamente a cada curso da bomba. Quando um amortecedor de pulsação está presente, a válvula de contrapressão oscilará em uma posição semiaberta e semifechada, reduzindo assim a taxa de desgaste da válvula de contrapressão.

Para bombas de alto fluxo com tubulação de descarga longa e estreita, a válvula de retenção deve ser instalada próxima ao ponto de enchimento para reduzir a tendência de sifonamento.

Ao transportar fluidos contendo sólidos suspensos, um T (ou luva de derivação) com um flange cego deve ser instalado na extremidade de entrada da válvula de contrapressão para permitir a limpeza da tubulação sem desmontagem.

Uma válvula de contrapressão é apenas um componente de tubulação e só pode funcionar eficazmente quando usada em conjunto com outros componentes de tubulação (como amortecedores de pulsação, válvulas de segurança, válvulas de retenção e válvulas de bloqueio).

V. Precauções

1. A instalação deve evitar ressonância com o sistema, caso contrário, afetará seriamente o funcionamento da válvula de contrapressão e poderá danificar a válvula de contrapressão, causando perigo.

2. Quando usado simultaneamente com um amortecedor de pulsação, o amortecedor de pulsação deve ser instalado entre a bomba e a válvula de contrapressão para absorver os picos de fluxo entre a bomba e a válvula de contrapressão. Isso reduz a taxa de desgaste da válvula de contrapressão.

3. Para uso externo, um abrigo ou cobertura protetora deve ser adicionado.

4. Antes de realizar qualquer manutenção na válvula de contrapressão, o equipamento deve ser parado, a pressão liberada e as válvulas que conectam a válvula de contrapressão ao sistema fechadas. Ao mesmo tempo, confirme que não há pressão dentro do amortecedor de pulsação. Durante a manutenção, tome cuidado para evitar ferimentos pelo líquido transportado.

5. A válvula de contrapressão é direcional. Se a entrada e a saída da válvula de contrapressão forem conectadas incorretamente, a contrapressão aumentará exponencialmente, causando danos ao sistema e potencialmente levando a perigo.

6. Se uma falha na válvula de contrapressão for descoberta durante a operação, a operação do sistema deve ser interrompida prontamente ou a tubulação onde a válvula de contrapressão está localizada deve ser fechada, o uso da válvula de contrapressão deve ser interrompido e a válvula de contrapressão deve ser inspecionada e substituída.

7. Antes de qualquer inspeção ou manutenção da válvula de contrapressão, o equipamento deve ser parado, a pressão interna da válvula deve ser liberada, as válvulas que conectam a válvula de contrapressão ao sistema devem ser fechadas e deve ser confirmado que não há pressão no amortecedor de pulsação. Durante a manutenção, tome cuidado para evitar que o fluido de alta pressão espirre para fora da válvula e cause ferimentos ao pessoal.

Sob condições de pressão instável em tubulações ou vasos de equipamentos, ele pode manter a pressão exigida para a tubulação, permitindo que a bomba forneça vazão normalmente. Adicionalmente, uma válvula de retenção pode reduzir as flutuações de vazão e pressão causadas por sifonamento, que frequentemente ocorre na saída da bomba devido à gravidade ou outros fatores.
