GQD(UMA) Placa de Apoio de Trilho A-rAil Almofada Inferior Partida Hidráulica Partida Hidráulica Tipo GYQD-196 Máquina Dodge

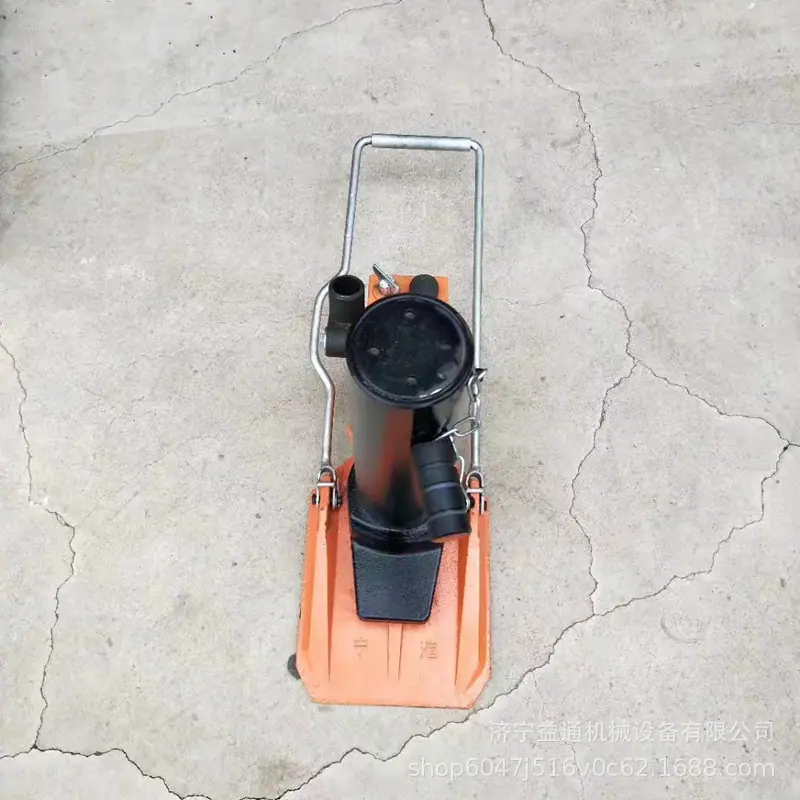

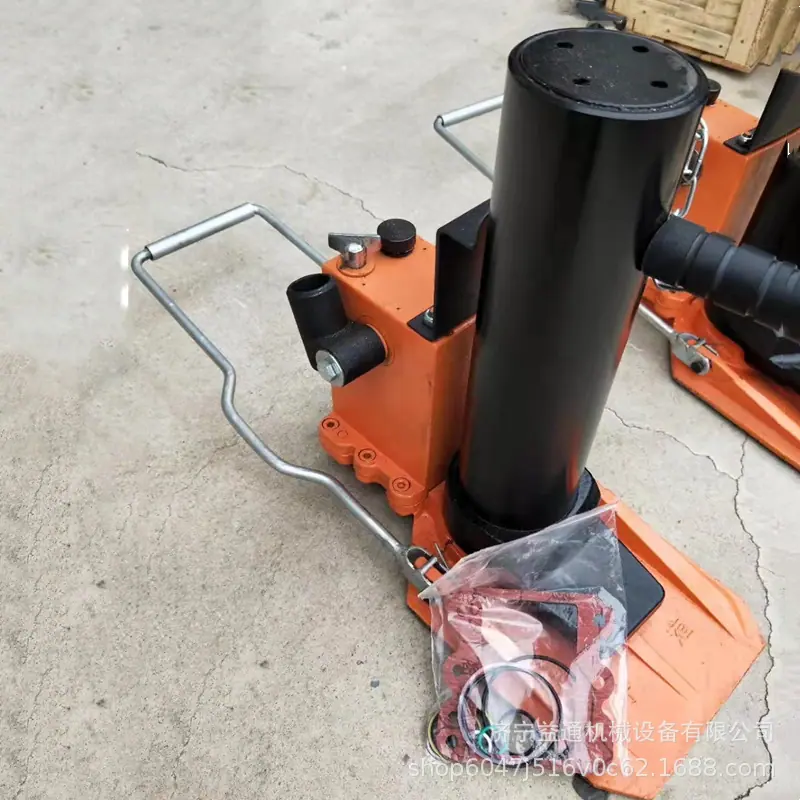

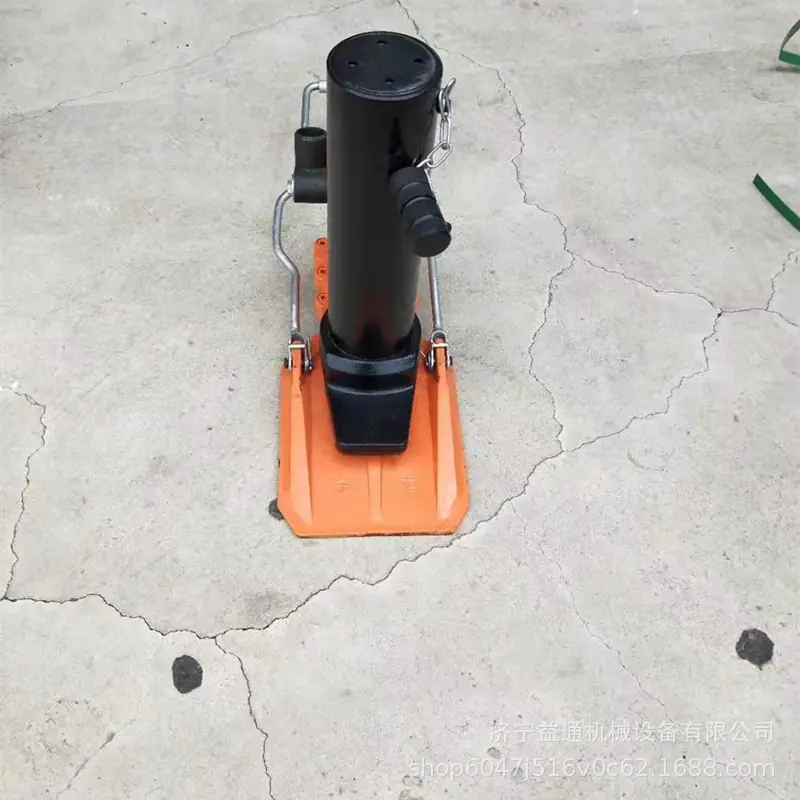

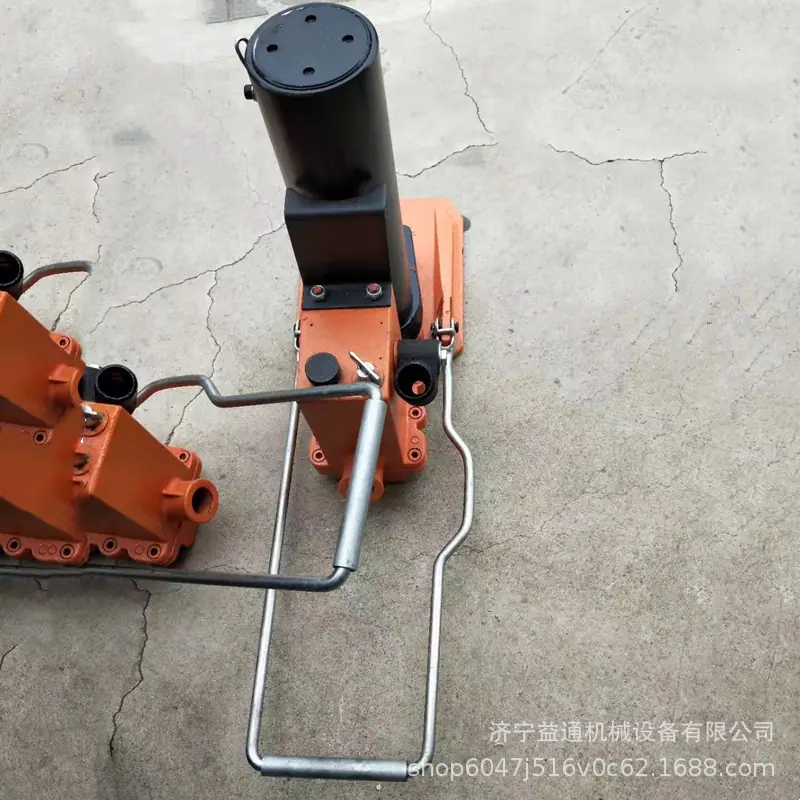

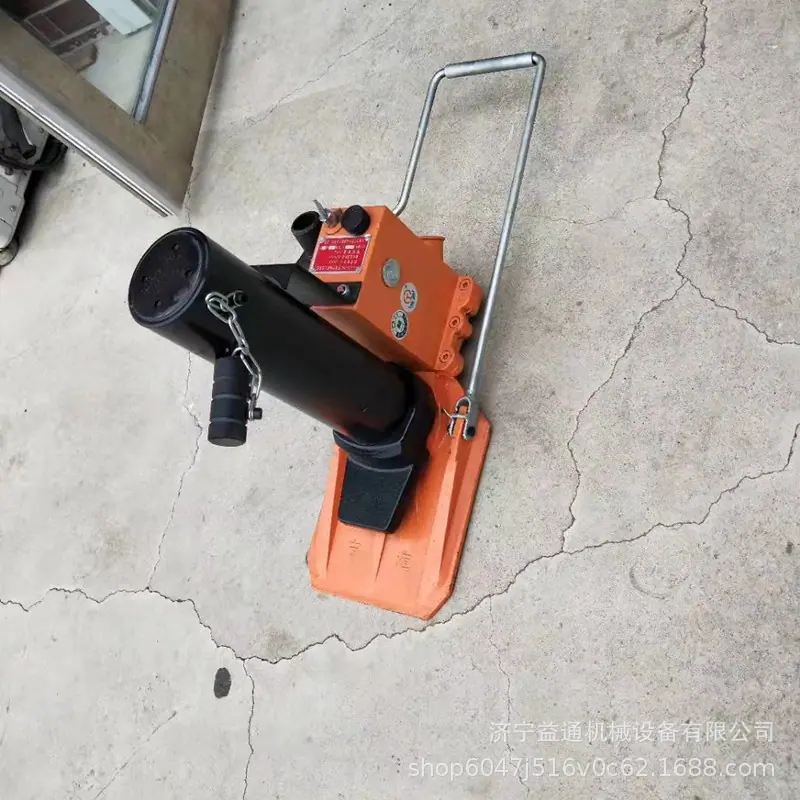

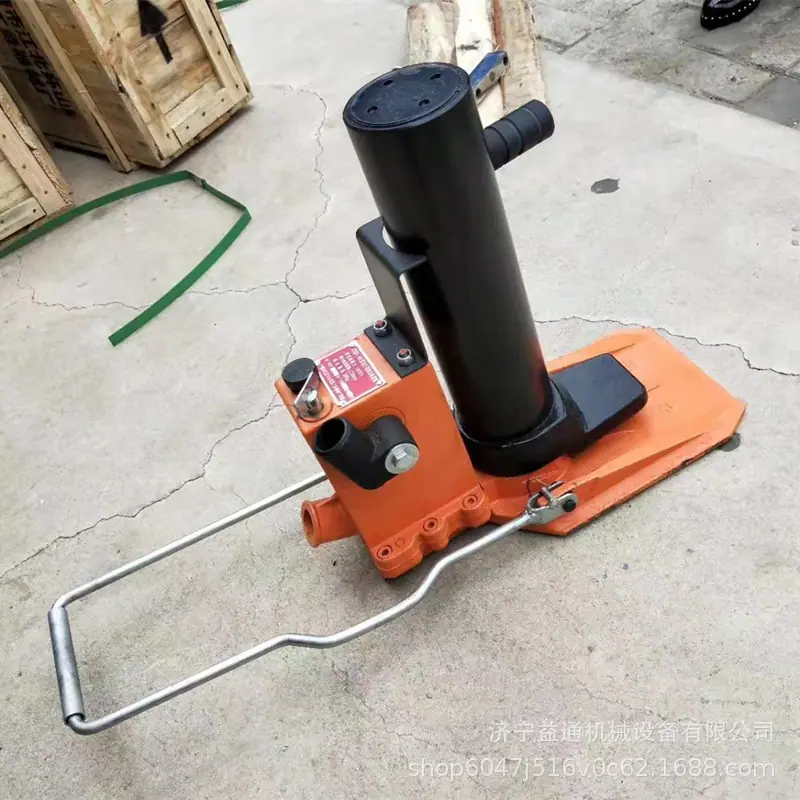

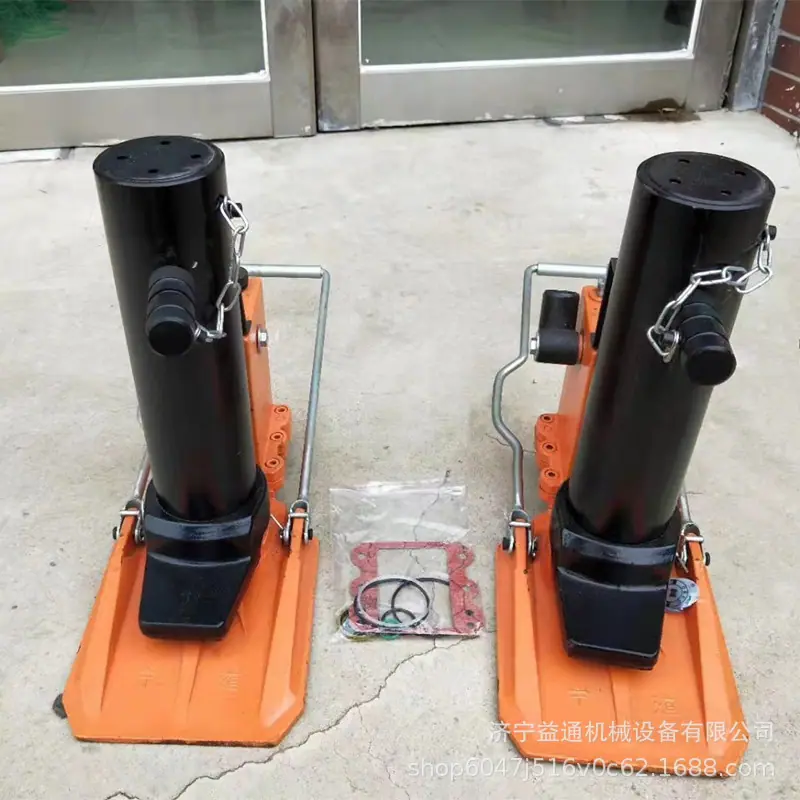

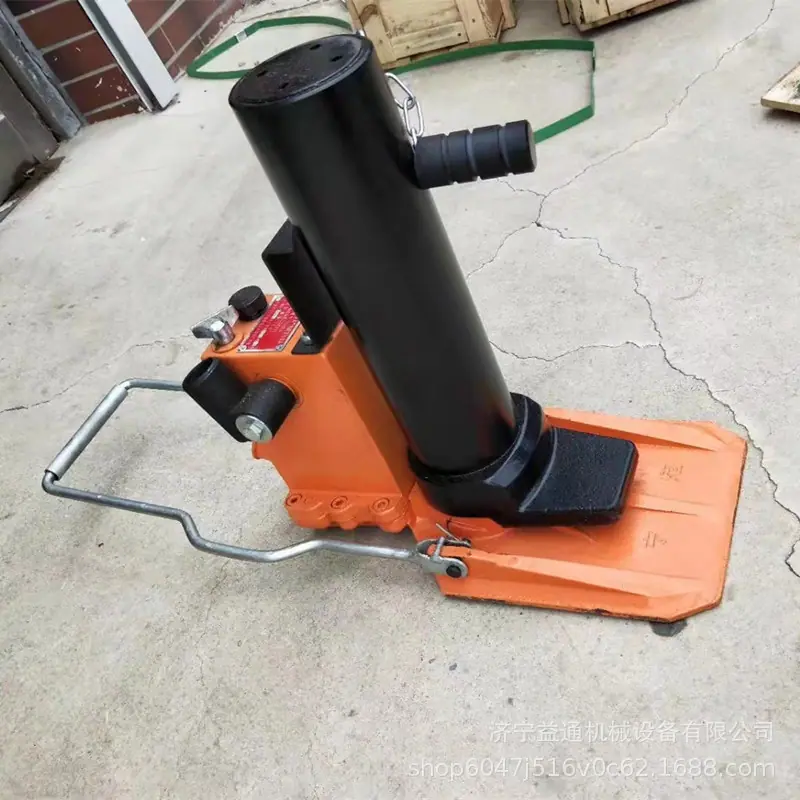

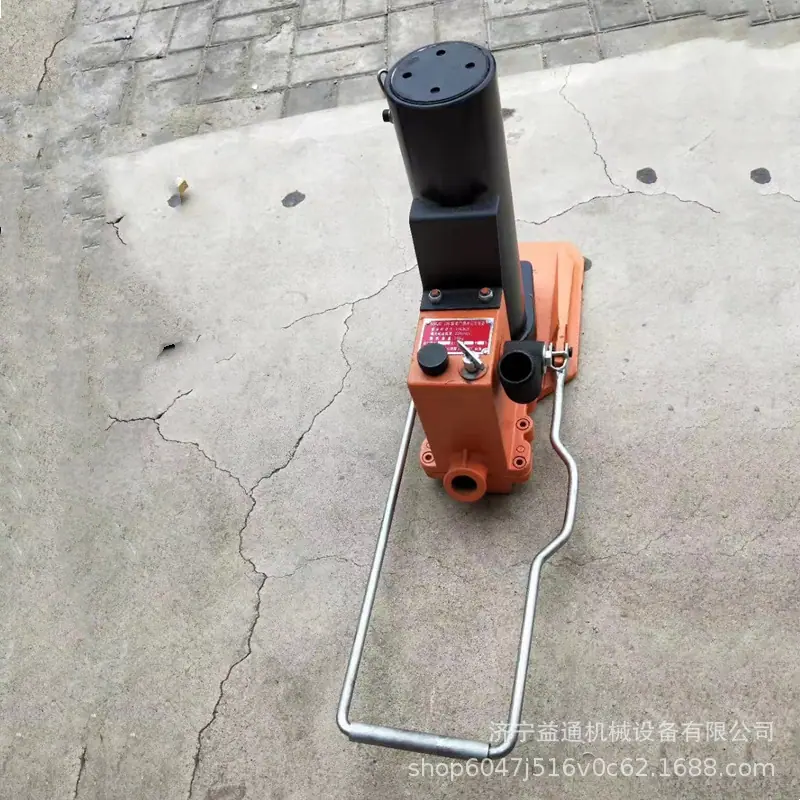

O Macaco Hidráulico de Dupla Velocidade QD(X)A é usado principalmente para levantar dormentes em operações de compactação de lastro em seções com placas de dormente. Ele possui uma estrutura de dupla velocidade, o que significa que pode subir rapidamente sob carga zero ou leve (um movimento alternativo da alavanca levanta a base do macaco em 36 mm). Ele também pode ser usado na instalação de desvios de alta velocidade e é uma ferramenta para substituir macacos tipo cremalheira.

GQD(X)A Placa de Apoio Inferior Dispositivo de Elevação Hidráulica de Velocidade Dupla Parâmetros Técnicos

Força de levantamento da haste do pistão: 147kN

Curso do ponto de partida: 220mm

Peso da mesa: 25kg

Como Usar o Macaco Hidráulico de Dupla Velocidade com Base de Placa de Apoio GQD(X)A

Durante a operação de socamento de balastro, estenda a placa de elevação do macaco hidráulico de trilhos de velocidade dupla sob a travessa GQD(X)A. Opere a alavanca inserida na manivela da máquina; a placa de elevação subirá, levantando a travessa simultaneamente. Neste ponto, a operação de socamento de balastro pode ser realizada.

Após concluir o trabalho, abra a válvula de retorno de óleo e a placa de macaco descerá. Ao usar o macaco hidráulico de esteira de velocidade dupla GQD(X)A para levantar a placa de travessa, ele não pode ser operado por uma única unidade. Ao levantar, as duas máquinas devem subir e descer juntas. Ao levantar a travessa e o trilho como uma unidade inteira, as máquinas são usadas em grupos de quatro, duas de cada lado da travessa. Ao levantar, todas as quatro máquinas devem subir e descer juntas.

Precauções para Macaco Hidráulico de Dupla Velocidade com Placa de Apoio GQD(X)A

1. Quando a roda de elevação sobe para 120 MM, a alavanca fica presa no soquete da alça. Não force a alça neste momento para evitar danificar peças ou causar um acidente.

2. Não deixe cair nem agite violentamente. Após o uso, o corpo do tanque deve ser zerado para evitar exposição e ferrugem.

3. Antes de iniciar o içamento, realize uma verificação de curso vazio para verificar se a roda de içamento do macaco hidráulico de velocidade dupla da placa de apoio GQD(X)A consegue subir até a posição; caso contrário, adicione óleo mecânico 10# suficiente.

4. Para manter a rotação flexível e normal dos pontos de articulação do macaco hidráulico de esteira de dupla velocidade GQD(X)A com base para dormente, deve ser aplicada lubrificação regular.

5. A extremidade traseira da alavanca do macaco hidráulico de esteira de velocidade dupla sob a placa de travessa GQD(X)A possui uma luva isolante para evitar a eletrificação entre os dois trilhos e deve ser devidamente protegida.
