Máquina de Enrolar Cônico, Máquina de Enrolar Chapa Cônica, Máquina Hidráulica de Enrolar Cônico de Três Rolos, Máquina Elétrica de Enrolar Chapa Cônica
110 dias
Mín. R$ 28.990 (5 un.)
Fornecedor 5.0
Quantidade
W11-6*1600
Correspondências exatas por um preço menor
Produtos similares a um preço mais baixo
Especificações do produto
tipo
Three roll plate rolling machine
Marca
Golden run
Modelo
W11-6*1600
Potência do motor principal
3
Dimensão geral
3400*1400*1400
Espessura máxima da bobina
6
Largura máxima da bobina
1600
Velocidade da bobina
4
Diâmetro inferior do rolo
320
Diâmetro mínimo da bobina de plena carga
500
Tipo de energia
Hydraulic
Formulário de controle
Artificial
Formulário de layout
Horizontal
Material do objeto
Metal
Setor aplicável
Light industry
Tipo de produto
Brand new
Uso
Rolled plate
tipo
Three roll plate rolling machine
Marca
Golden run
Modelo
W11-6*1600
Potência do motor principal
3
Dimensão geral
3400*1400*1400
Espessura máxima da bobina
6
Largura máxima da bobina
1600
Velocidade da bobina
4
Diâmetro inferior do rolo
320
Diâmetro mínimo da bobina de plena carga
500
Tipo de energia
Hydraulic
Formulário de controle
Artificial
Formulário de layout
Horizontal
Material do objeto
Metal
Setor aplicável
Light industry
Tipo de produto
Brand new
Uso
Rolled plate
tipo
Three roll plate rolling machine
Marca
Golden run
Modelo
W11-6*1600
Potência do motor principal
3
Dimensão geral
3400*1400*1400
Espessura máxima da bobina
6
Largura máxima da bobina
1600
Velocidade da bobina
4
Diâmetro inferior do rolo
320
Diâmetro mínimo da bobina de plena carga
500
Tipo de energia
Hydraulic
Formulário de controle
Artificial
Formulário de layout
Horizontal
Material do objeto
Metal
Setor aplicável
Light industry
Tipo de produto
Brand new
Uso
Rolled plate
Detalhes do produto
O texto nas imagens pode ser traduzido
3. Estrutura principal
A estrutura principal do equipamento é composta por um dispositivo de rolo superior, um dispositivo de prensagem, um dispositivo de rolo inferior, um dispositivo de transmissão principal, um dispositivo de capotamento, armações laterais esquerda e direita e uma base.
3-1. Dispositivo de rolo superior e dispositivo de pressão
O dispositivo do rolo superior consiste em um rolo superior, um assento de rolamento do rolo superior, etc.
O rolo superior é feito de peças forjadas de aço 45#, temperadas e revenidas conforme HB245-285, e os assentos dos mancais em ambas as extremidades do rolo superior são equipados com mancais deslizantes.
O rolamento deslizante do rolo superior é feito de material composto SF-2.
O dispositivo de prensagem é alimentado por um motor auxiliar e transmite mecanicamente o torque por meio de um redutor, engrenagem sem-fim e porca de parafuso para acionar o rolo superior para mover para cima e para baixo. A engrenagem sem-fim e a porca são feitas de liga à base de zinco ZA27; o sem-fim é feito de forjados de 45#, temperados e revenidos para HB245-285.
3-2, Dispositivo de apoio inferior
O dispositivo do rolo inferior consiste em um rolo inferior, um assento de rolamento do rolo inferior, uma engrenagem aberta do rolo inferior, um rolamento deslizante do rolo inferior, etc. O rolo inferior é um rolo de acionamento, que passa pela engrenagem de saída do acionamento principal, a engrenagem aberta do rolo inferior e o torque de transmissão para o rolo inferior.
O rolo inferior é feito de forjados de aço 45#, temperados e revenidos conforme HB245-285; a engrenagem do rolo inferior é feita de aço 45#, temperados e revenidos conforme HB245-285, e a superfície do dente é temperada em alta frequência conforme HRC45-50.
O rolamento deslizante do rolo inferior é feito de material composto SF-2.
3-3. Dispositivo de transmissão principal
O dispositivo de transmissão principal consiste em motor principal, redutor, freio, etc.
3-4. Dispositivo de tombamento
O dispositivo de basculamento consiste em uma estrutura de basculamento, uma trava, etc.
3-5. Racks e bases esquerda e direita
As armações e bases esquerda e direita são peças soldadas em chapa de aço, que são submetidas a tratamento de envelhecimento por vibração após a soldagem.
4. Sistema de controle elétrico
O sistema de controle e aplicação do equipamento consiste em um gabinete de controle elétrico e um console de operação. Fonte de alimentação 380V/50HZ. O interruptor principal tem proteção contra curto-circuito e proteção contra sobrecarga do motor principal. A rotação para frente e para trás do motor é controlada por um contator CA; componentes de controle de corrente forte incluem disjuntores, fusíveis, contatores, relés térmicos, botões, interruptores, luzes indicadoras, etc.
Para proteger a operação e o equipamento, são instalados interruptores de fim de curso nos terminais de cada parte móvel do equipamento e há botões de parada de emergência no lado fixo da estrutura.
O gabinete de controle é equipado com todos os botões de controle, luzes indicadoras, etc. para concluir o processo de laminação do produto para controlar a operação de toda a máquina e controlar vários estados de trabalho.
A estrutura principal do equipamento é composta por um dispositivo de rolo superior, um dispositivo de prensagem, um dispositivo de rolo inferior, um dispositivo de transmissão principal, um dispositivo de capotamento, armações laterais esquerda e direita e uma base.
3-1. Dispositivo de rolo superior e dispositivo de pressão
O dispositivo do rolo superior consiste em um rolo superior, um assento de rolamento do rolo superior, etc.
O rolo superior é feito de peças forjadas de aço 45#, temperadas e revenidas conforme HB245-285, e os assentos dos mancais em ambas as extremidades do rolo superior são equipados com mancais deslizantes.
O rolamento deslizante do rolo superior é feito de material composto SF-2.
O dispositivo de prensagem é alimentado por um motor auxiliar e transmite mecanicamente o torque por meio de um redutor, engrenagem sem-fim e porca de parafuso para acionar o rolo superior para mover para cima e para baixo. A engrenagem sem-fim e a porca são feitas de liga à base de zinco ZA27; o sem-fim é feito de forjados de 45#, temperados e revenidos para HB245-285.
3-2, Dispositivo de apoio inferior
O dispositivo do rolo inferior consiste em um rolo inferior, um assento de rolamento do rolo inferior, uma engrenagem aberta do rolo inferior, um rolamento deslizante do rolo inferior, etc. O rolo inferior é um rolo de acionamento, que passa pela engrenagem de saída do acionamento principal, a engrenagem aberta do rolo inferior e o torque de transmissão para o rolo inferior.
O rolo inferior é feito de forjados de aço 45#, temperados e revenidos conforme HB245-285; a engrenagem do rolo inferior é feita de aço 45#, temperados e revenidos conforme HB245-285, e a superfície do dente é temperada em alta frequência conforme HRC45-50.
O rolamento deslizante do rolo inferior é feito de material composto SF-2.
3-3. Dispositivo de transmissão principal
O dispositivo de transmissão principal consiste em motor principal, redutor, freio, etc.
3-4. Dispositivo de tombamento
O dispositivo de basculamento consiste em uma estrutura de basculamento, uma trava, etc.
3-5. Racks e bases esquerda e direita
As armações e bases esquerda e direita são peças soldadas em chapa de aço, que são submetidas a tratamento de envelhecimento por vibração após a soldagem.
4. Sistema de controle elétrico
O sistema de controle e aplicação do equipamento consiste em um gabinete de controle elétrico e um console de operação. Fonte de alimentação 380V/50HZ. O interruptor principal tem proteção contra curto-circuito e proteção contra sobrecarga do motor principal. A rotação para frente e para trás do motor é controlada por um contator CA; componentes de controle de corrente forte incluem disjuntores, fusíveis, contatores, relés térmicos, botões, interruptores, luzes indicadoras, etc.
Para proteger a operação e o equipamento, são instalados interruptores de fim de curso nos terminais de cada parte móvel do equipamento e há botões de parada de emergência no lado fixo da estrutura.
O gabinete de controle é equipado com todos os botões de controle, luzes indicadoras, etc. para concluir o processo de laminação do produto para controlar a operação de toda a máquina e controlar vários estados de trabalho.
Nota: As máquinas de laminação de placas cônicas são geralmente equipamentos personalizados. O modelo específico deve ser determinado de acordo com a espessura da placa do cliente, largura da placa e diâmetro da boca. Se você tiver alguma dúvida, consulte o atendimento ao cliente.
Detalhes mostram

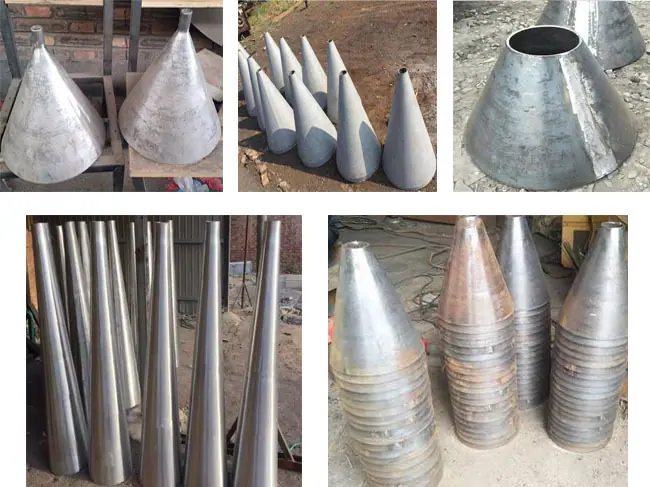

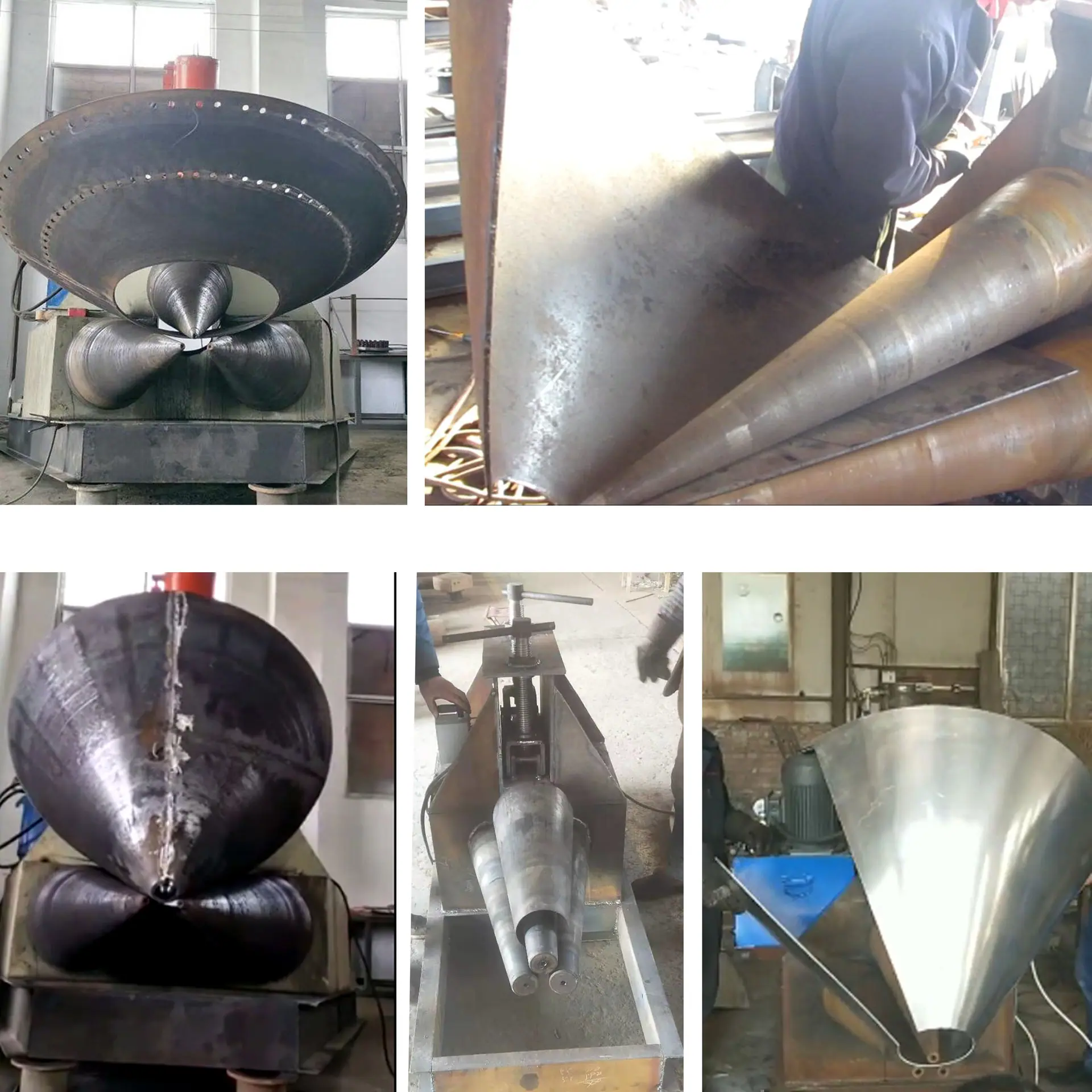

Nossa empresa realiza diversos negócios de calandragem de chapas cilíndricas cônicas
