Máquina de Desmontaje Vertical de Doble Estación a Prueba de Explosiones, Máquina Hidráulica de Marco Engrosado, Máquina de Desmontaje Vertical de Doble Estación que Ahorra Tiempo y Mano de Obra
110 días
$34.047.000 pedido mín (300 ud..
Producto 5.0
Proveedor 5.0
Variantes
Cz-2.5 large column removal machine
Cz-3.5 large column removal machine
Cz-4.5 large column removal machine
Especificações do produto
Marca
Huakuan
Modelo
Dual-station vertical disassembly and assembly machine
Alias
Suspension column removal machine
Usar
Mining
Potencia del motor
12
Presupuesto
Zc-5/z500 large column removal machine, Cz-2.5 large column removal machine, Cz-3.5 large column removal machi...
Máquina Desmanteladora de Pilares de Mina
Mining column removal machine
Desmontador Hidráulico de Soporte de Columna Única
Single hydraulic support removal machine
Máquina de extracción de columnas para puntal hidráulico simple
Single hydraulic support removal machine
Marca
Huakuan
Modelo
Dual-station vertical disassembly and assembly machine
Alias
Suspension column removal machine
Usar
Mining
Potencia del motor
12
Presupuesto
Zc-5/z500 large column removal machine, Cz-2.5 large column removal machine, Cz-3.5 large column removal machi...
Máquina Desmanteladora de Pilares de Mina
Mining column removal machine
Desmontador Hidráulico de Soporte de Columna Única
Single hydraulic support removal machine
Máquina de extracción de columnas para puntal hidráulico simple
Single hydraulic support removal machine
Marca
Huakuan
Modelo
Dual-station vertical disassembly and assembly machine
Alias
Suspension column removal machine
Usar
Mining
Potencia del motor
12
Presupuesto
Zc-5/z500 large column removal machine, Cz-2.5 large column removal machine, Cz-3.5 large column removal machi...
Máquina Desmanteladora de Pilares de Mina
Mining column removal machine
Desmontador Hidráulico de Soporte de Columna Única
Single hydraulic support removal machine
Máquina de extracción de columnas para puntal hidráulico simple
Single hydraulic support removal machine
Detalhes do produto
O texto nas imagens pode ser traduzido

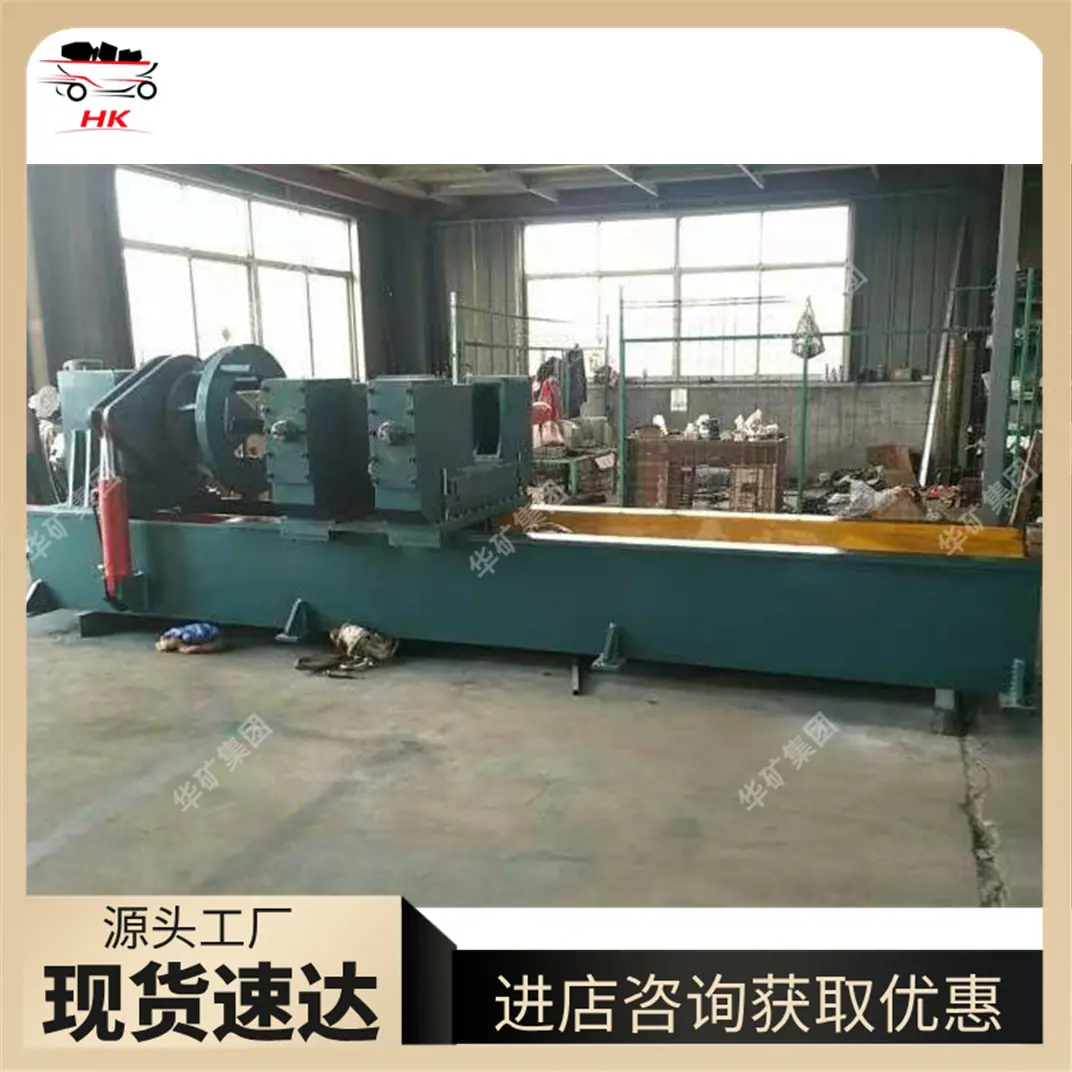

La máquina de extracción de soportes verticales es un equipo especializado diseñado para el mantenimiento de soportes hidráulicos mineros totalmente mecanizados. Su función principal es el desmontaje y montaje de soportes verticales de simple y doble efecto, cilindros hidráulicos y soportes hidráulicos individuales. Es particularmente adecuada para todo tipo de cilindros de soporte totalmente mecanizados con tapas roscadas, resolviendo los problemas de alta intensidad de mano de obra en el desmontaje manual tradicional, la incapacidad para desmontar soportes oxidados y el fácil daño a las piezas de trabajo. Es un equipo de mantenimiento central indispensable para los talleres de mantenimiento de soportes hidráulicos de minas de carbón y las salas de revisión, mejorando significativamente la eficiencia y calidad del mantenimiento de los soportes y garantizando el funcionamiento normal de los equipos totalmente mecanizados.
Estructura Central y Principio de Funcionamiento
El equipo adopta un diseño de estructura vertical. El cuerpo principal consta de un marco rígido en forma de "L", un mecanismo de transmisión de la caja del husillo, un dispositivo de elevación, un dispositivo de fijación de la columna, un dispositivo de cilindro de soporte, un sistema hidráulico y una parte de control eléctrico. El marco está hecho de placas de acero gruesas soldadas juntas, proporcionando alta rigidez y capacidad de carga, y puede adaptarse a los requisitos de desmontaje y montaje de columnas de diferentes especificaciones. Su principio de funcionamiento principal es utilizar el sistema de accionamiento hidráulico para proporcionar potencia, cooperando con un motor hidráulico de alto par y una estructura de enlace de palanca de trinquete, para lograr el centrado de sujeción, la posición de elevación y el desmontaje y montaje rotacional de la columna. Puede completar la rápida separación y montaje de componentes como manguitos guía de columna, bases y cuerpos de columna vivos. Excepto por el pasador clave que requiere asistencia manual para su extracción, todos los demás procesos pueden ser mecanizados, haciendo la operación conveniente y eficiente.
Características principales
- Alto par, desmontaje eficiente：Utiliza tecnología de control combinado mecatrónico-hidráulico, equipado con un motor hidráulico de alto par y un conjunto de cilindro de torsión, con un rango de par de 1000-210000N·m. Puede desmontar fácilmente componentes de columna severamente oxidados y con bloqueo de rosca. El tiempo de desmontaje y montaje para una sola columna es ≤15 minutos, mejorando en gran medida la eficiencia del mantenimiento. En comparación con el desmontaje manual, la eficiencia aumenta en más de 5 veces, resolviendo completamente el problema de las piezas que no se pueden desmontar manualmente.
- Adaptación multiespecificación, flexible y conveniente：Adopta un dispositivo de sujeción móvil y una estructura de sujeción de rueda excéntrica para reducir el número de moldes, adaptable a varios pilares con diámetros exteriores de 200-650 mm y longitudes de 2200-4500 mm. Puede adaptarse de forma flexible a pilares de una o dos extensiones y a diferentes modelos de puntales hidráulicos simples. La carrera del deslizamiento puede alcanzar los 1800-2500 mm, lo que permite un movimiento vertical conveniente, adecuado para las necesidades de desmontaje y montaje de pilares de diferentes longitudes.
- Estructura robusta, adecuada para condiciones de trabajo difíciles：El bastidor y los componentes principales están fabricados con acero Q345B, fundiciones de acero 45# o soldadura de chapa de acero gruesa. La superficie se trata con chorreado de arena para resistencia a la corrosión, resistencia al desgaste y resistencia a la corrosión; el portabrocas utiliza una estructura de tipo rodillo, que facilita la inserción de la culata, aumenta la resistencia al desmontaje y montaje, y puede adaptarse al duro entorno de trabajo de los talleres de mantenimiento de minas de carbón con alto contenido de polvo y alta carga, garantizando una larga vida útil.
- Seguro y confiable, fácil de operar：Equipado con motor a prueba de explosiones, dispositivo de frenado de emergencia y sistema de protección contra sobrecarga, cumple con las normas de seguridad para minas de carbón y la norma GB 3836.1-2010 a prueba de explosiones. Algunos modelos admiten interfaz hombre-máquina PLC + pantalla táctil, permitiendo programas preestablecidos y monitorización en tiempo real de la fuerza de sujeción y la presión hidráulica. Operación sencilla y fácil de entender, no se requieren habilidades profesionales para empezar, reduciendo eficazmente la intensidad del trabajo del operador y previniendo daños en la pieza de trabajo y accidentes de seguridad.
- Preciso y estable, fácil de mantener：El dispositivo de soporte de columna se controla mediante un cilindro hidráulico para lograr una sujeción concéntrica, con alta precisión de posicionamiento, error de posicionamiento axial ≤ ±1 mm, excentricidad radial ≤ 0.2 mm, y el rendimiento de sellado de la columna permanece intacto después del desmontaje y montaje; el sistema hidráulico utiliza una bomba de desplazamiento variable + control de válvula proporcional, funciona de manera suave, algunos modelos admiten lubricación en operación, la estructura interna es simple, con pocas piezas de desgaste, bajos costos de mantenimiento diario y una tasa de fallas ≤ 0.5% (por 1000 horas de operación).
Parámetros Técnicos Principales (Modelo Estándar)
- Potencia del motor de la central eléctrica: 18.5-22KW, voltaje de operación: 380V/660V (personalizable)
- Presión del sistema hidráulico: 0-25 MPa, Caudal hidráulico: 40-63 L/min
- Fuerza de cierre: 180-265KN, Fuerza de tracción de cierre: 130-180KN
- Rango de desmontaje: diámetro exterior 200-650 mm, longitud de desmontaje: 2200-4500 mm
- Dimensiones generales: 4800×1500×1530mm-4800×3000×1420mm (varía según el modelo)
Escena aplicable
Ampliamente utilizado en los talleres de mantenimiento para soportes hidráulicos de minería totalmente mecanizada, cámaras de inspección y mantenimiento subterráneo, así como en campos como minas metálicas y construcción de túneles para el mantenimiento de puntales hidráulicos. Se puede utilizar para desmontar y montar varios tipos de cilindros hidráulicos con conexiones roscadas y conexiones bloqueadas por chaveta. Es particularmente adecuado para la inspección rutinaria y la reparación de fallas de columnas de soporte hidráulicas en frentes de trabajo de minería totalmente mecanizada, y es una pieza clave del equipo para mejorar el nivel de mecanización del mantenimiento de equipos de minería, reducir los costos de mantenimiento y garantizar la operación continua de la minería totalmente mecanizada.
