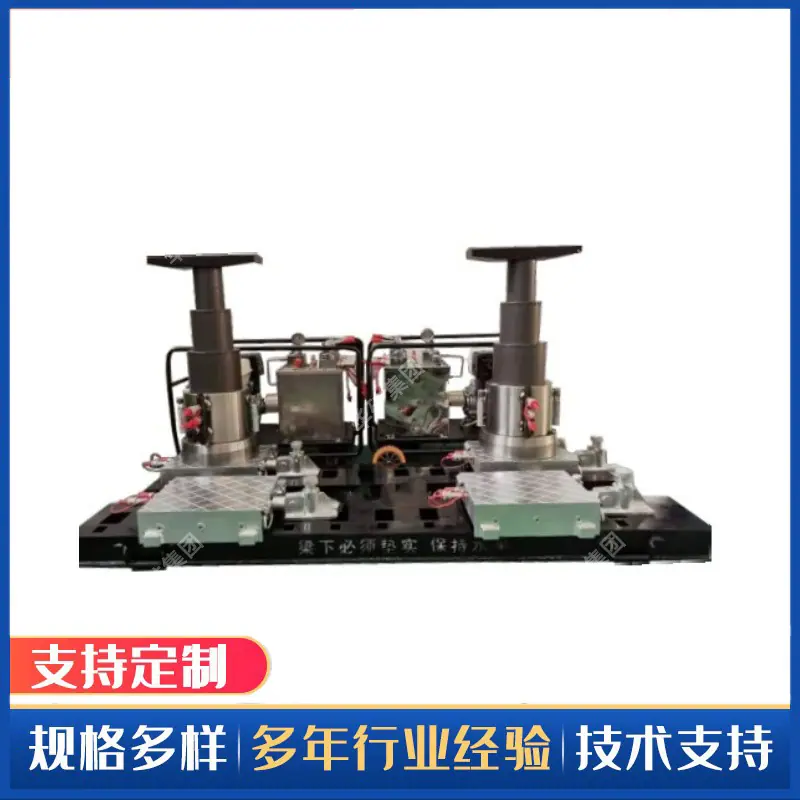

Equipamento de Levantamento Leve Simples de Operar Equipamento de Levantamento Leve Tqj-09 Equipamento de Levantamento Leve

Escopo de Aplicação e Parâmetros Técnicos
Atende aos requisitos para operações de re-enrailamento e içamento rápido de resgate no lado externo de veículos pesados C70, C80 e KM98 dentro de 100 toneladas. Este conjunto de equipamentos é simples, conveniente e rápido, adequado para trens de resgate, estações, equipes de resgate de inspeção de trens e operações rápidas de re-enrailamento em locais de acidentes.
Quantidade: 1 unidade. 1. Estação de bomba de gasolina importada com motor a gasolina Honda, potência 5,5CV, tanque de combustível de aço inoxidável, conexão um para dois para dois conjuntos de circuitos de óleo, vazão de alta pressão: 3,7L, capacidade do tanque de combustível 20 litros, pressão de trabalho 50MPa, peso: 68kg.
2. Quantidade de cilindros hidráulicos: 1 unidade: Material: Liga de titânio, Altura do corpo: 280 mm, Curso do cilindro: 480 mm, Peso: 37 kg. Carga de trabalho: Estágio 1: 106 T, Estágio 2: 55 T, Estágio 3: 25 T, Altura de montagem: 350 mm acima da superfície do trilho. Equipado com uma trava hidráulica com função de autotravamento para evitar a descida do cilindro; Válvula de segurança protege o cilindro, Válvula de emergência lida com falhas súbitas e retração do cilindro. 3. Carrinho de translação
Quantidade 1 unidade
Liga de alumínio leve de alta qualidade, com uma estrutura convexa integrada; curso de deslocamento horizontal único de 200 mm, bloco de posicionamento para posição fixa, pode puxar e empurrar, atende ao movimento horizontal esquerdo e direito, realinhamento em passagem única. Empuxo 10 toneladas, força de tração 7 toneladas, limitadores em ambos os lados evitam desvio. Peso: 22kg. 4. Viga horizontal de liga de titânio
Quantidade 1 peça
Material: Liga de titânio. Possui estrutura ranhurada para reduzir a altura de instalação. Dimensões: 1380*296*100mm. Alta resistência e grande superfície de corrida. Guias laterais evitam desvio e deslizamento. Peso: 38kg.
5. Anexos
Quantidade 1 conjunto
Suporte superior do cilindro hidráulico 1 conjunto Mangueira de óleo de alta pressão 7,5 metros 4 peças Fixadores Viga 2 peças Dormentes de aço 3 peças
Dispositivo anti-tombamento 1 conjunto Peças sobressalentes 1 conjunto
1 conjunto de ferramentas especiais
