Dispositivo de Suporte Avançado a Bordo, Viga Frontal de Máquina de Mineração, Equipamento de Suporte Temporário para Mineração

‌ Dispositivo de Suporte de Viga de Exploração Avançada Aerotransportada ‌ é um equipamento de suporte temporário usado na face de escavação subterrânea em minas de carvão. É usado principalmente para fornecer um espaço de operação seguro antes da construção do suporte permanente. O dispositivo é composto principalmente por um corpo de viga metálica, componentes de suspensão e um mecanismo de ajuste. Ele garante a segurança da construção ao suportar fisicamente o teto da galeria.‌
Parâmetros Técnicos e Âmbito de Aplicação
‌Altura máxima de suporte‌：4,2 metros
‌Área de Suporte‌：2000mm×2600mm
Pressão nominal: 16 MPa

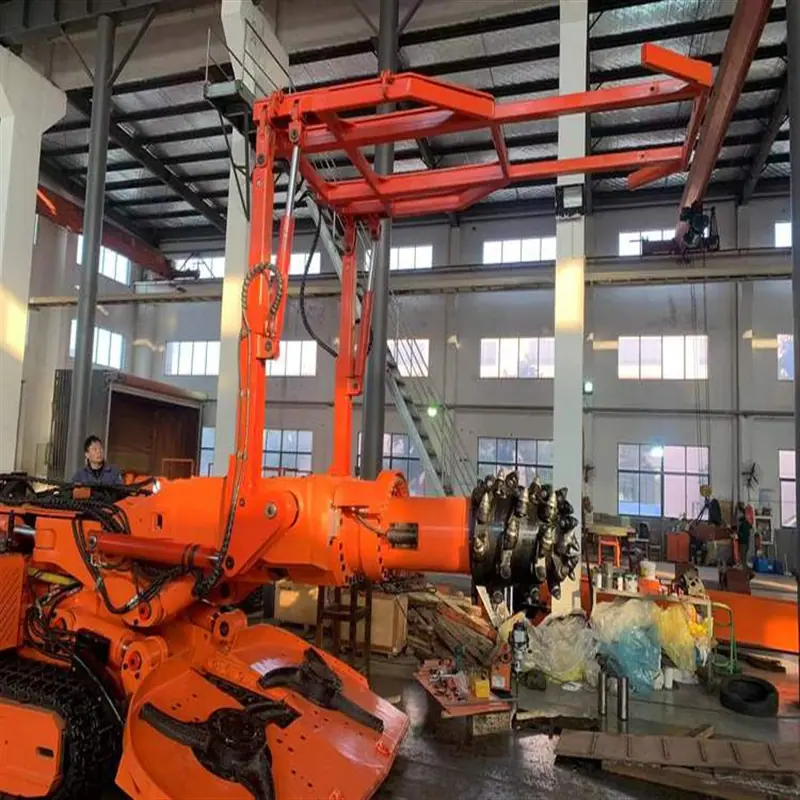

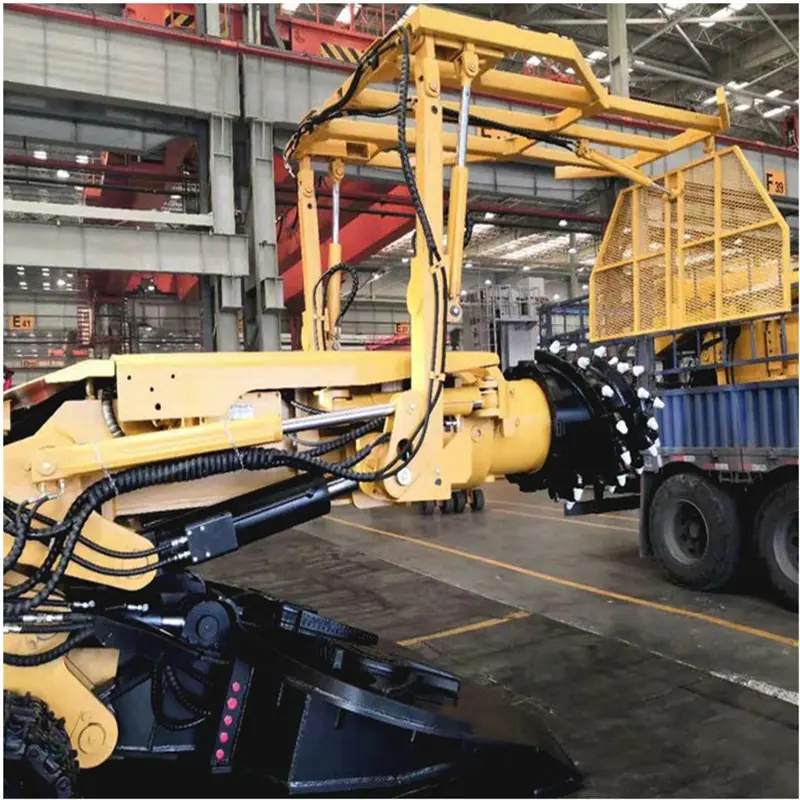

Escopo de aplicação: Usado principalmente para escavação de galerias de mina de carvão, adequado para vários modelos de escavadeiras de túnel.
Composição Estrutural e Princípio de Funcionamento
Dispositivos avançados de suporte de feixe de sondagem a bordo são geralmente compostos pelos seguintes módulos principais:

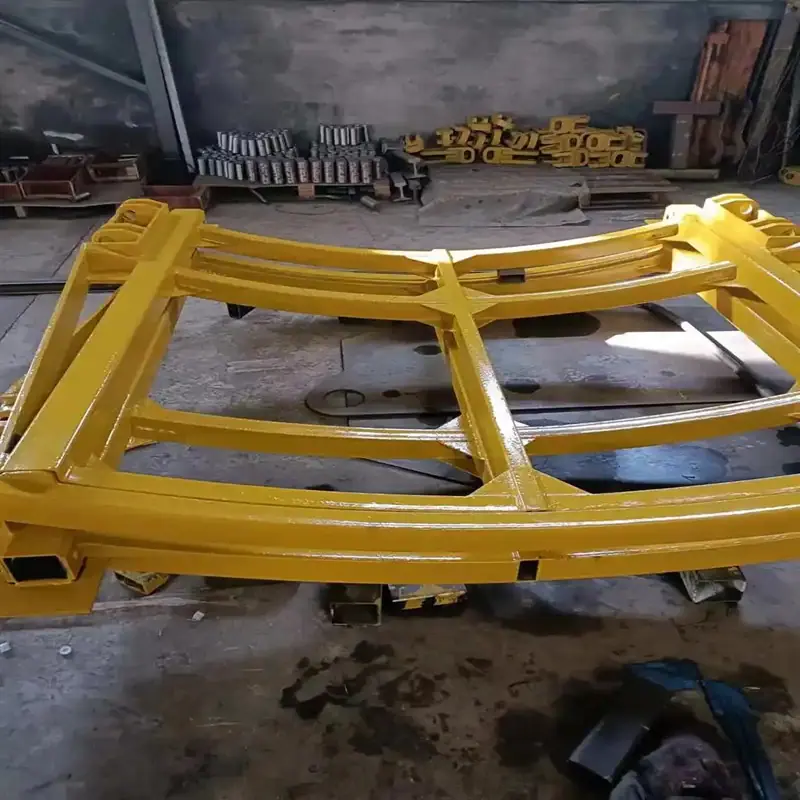

‌Unidade de suporte de carga‌: Feita de aço em forma de π de mineração soldado ou aço canal, com 2 a 3 metros de comprimento, com cabeças de viga articuladas em ambas as extremidades para conexão multi-seção‌
‌Sistema de Suspensão‌: Inclui uma parte de gancho conectada à viga mestra do teto em I, formando um suporte fixo através de um clipe, dobradiça e parafuso de limite. O componente de suspensão contém quatro garras e um eixo rotativo fixado por um pino chato.‌

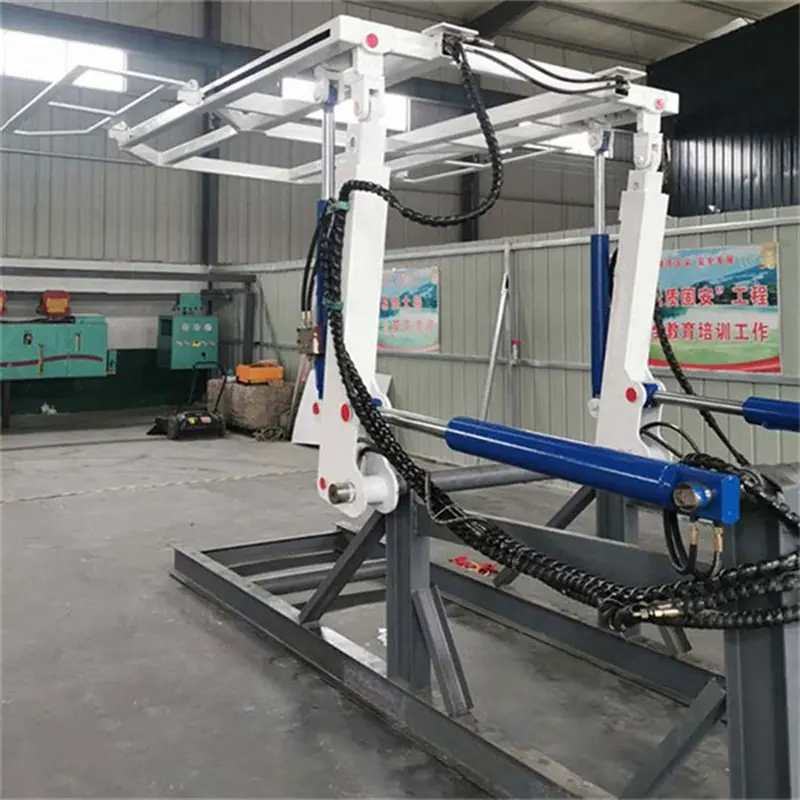

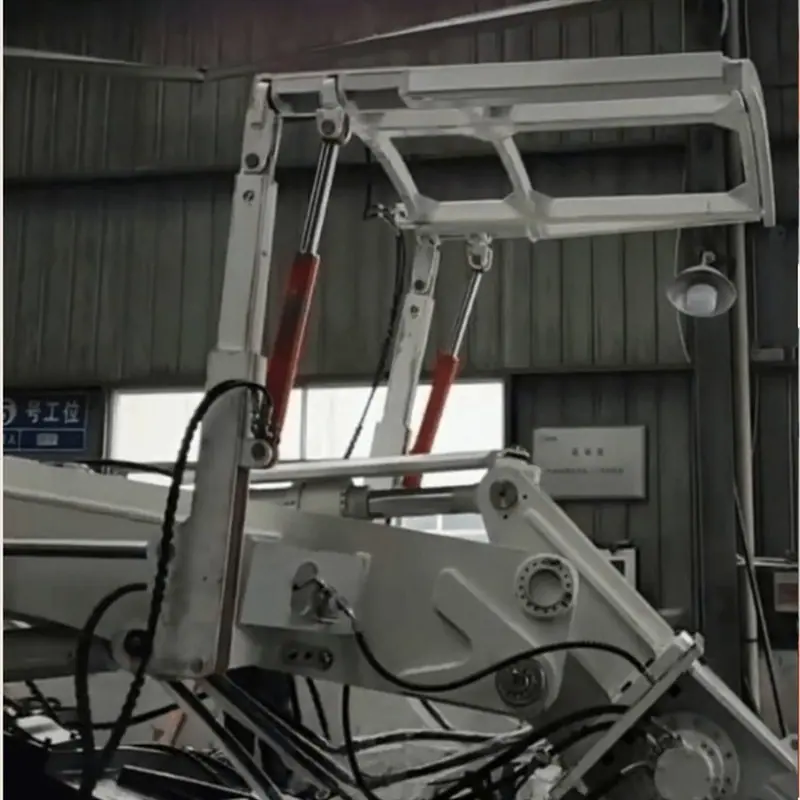

‌Mecanismo de Ajuste‌: O design telescópico manual usa hastes de tubo interno/externo combinadas com uma ranhura deslizante, com posições relativas fixadas por um pino de localização; o modelo aerotransportado alcança o levantamento através de um cilindro hidráulico, com um curso máximo de 1,9 metros
