Descarregador Vibratório é Usado para Pisos de Armazéns de Pó, Máquinas de Processamento de Grãos, Transportadores, Alimentadores e Sistemas Inteligentes

um.Propósito, Escopo de Aplicação e Características de Desempenho

O descarregador vibratório de fundo de silo da série TDXZ é usado principalmente para alimentação a partir do fundo de silos em indústrias como moagem, ração, amido, química, alimentícia e prensagem de óleo. Através da vibração, garante o fluxo uniforme de pó do silo. O descarregador vibratório de fundo de silo da série TDXZ é atualmente um descarregador comumente usado. Ele usa a força de vibração gerada por um motor vibratório para fazer com que o vibrador e o ativador esférico interno vibrem de acordo, e transmite a força de vibração radialmente para o material através do ativador, quebrando assim o fenômeno de formação de arco gerado pelo material no silo, fazendo com que o material descarregue de forma uniforme e contínua. Quando o motor para de vibrar, a descarga é imediatamente interrompida.

O vibrador de descarga inferior da série TDXZ possui as características de estrutura simples, tamanho pequeno, peso leve, operação estável, baixo ruído, baixo consumo de energia, boa vedação, forte desempenho de quebra de arco, longa vida útil, taxa de alimentação ajustável e operação e manutenção convenientes.

dois.Parâmetros técnicos

três.Estrutura principal e princípio de funcionamento

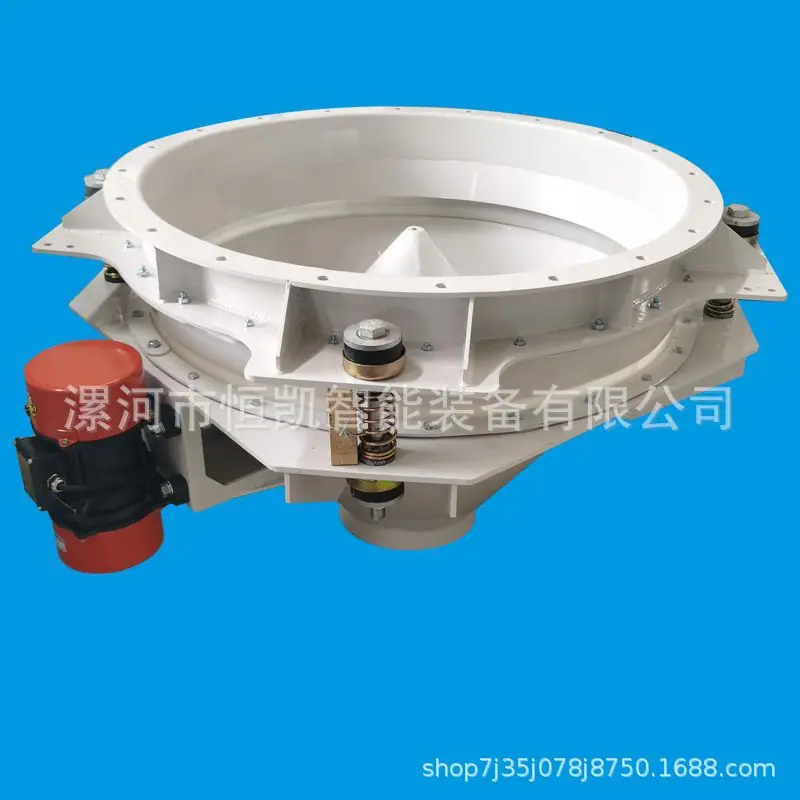

O vibrador de descarga inferior da série TDXZ é composto principalmente por componentes como uma flange de conexão, disco de descarga, motor vibratório, funil de descarga, tubo espaçador e conector flexível de borracha.

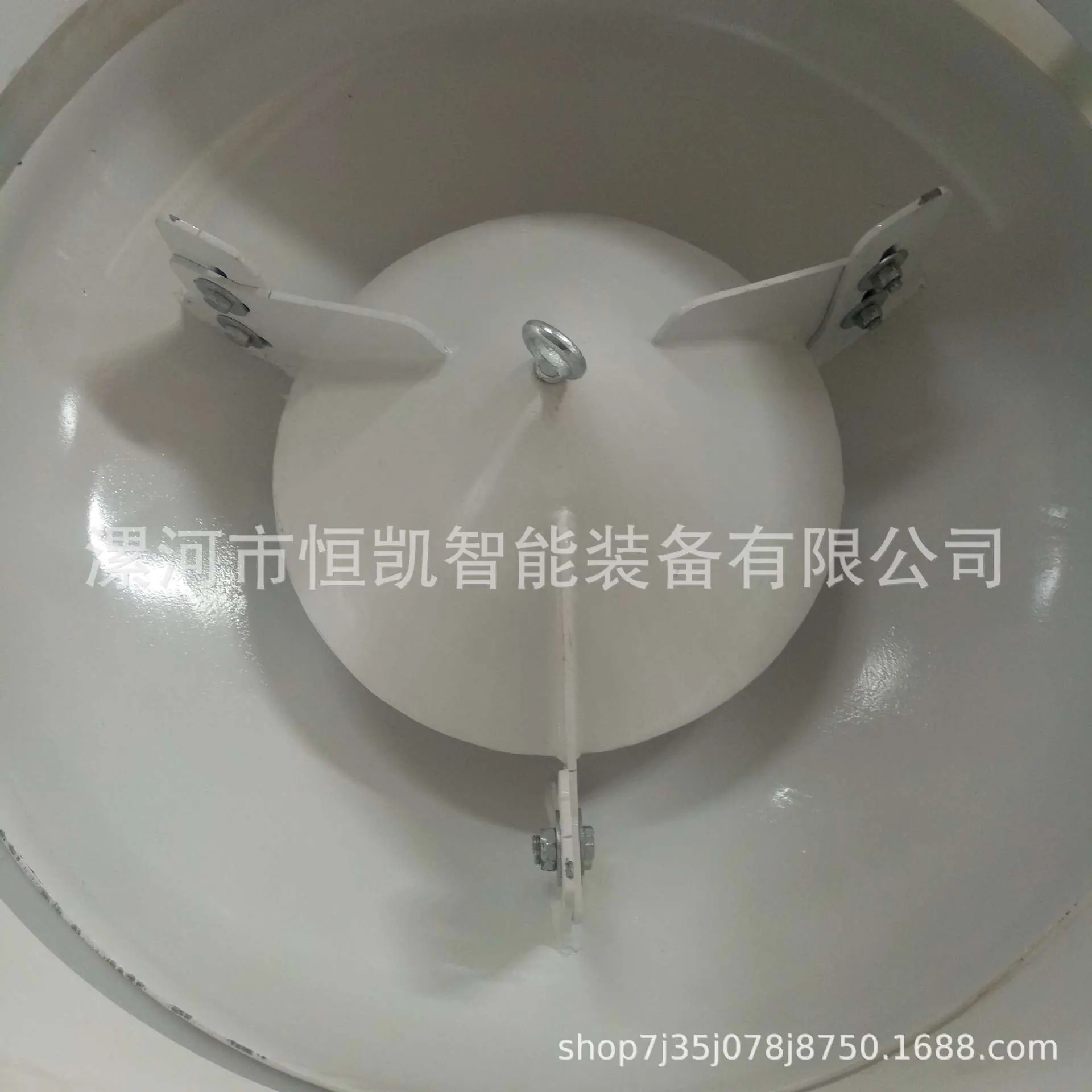

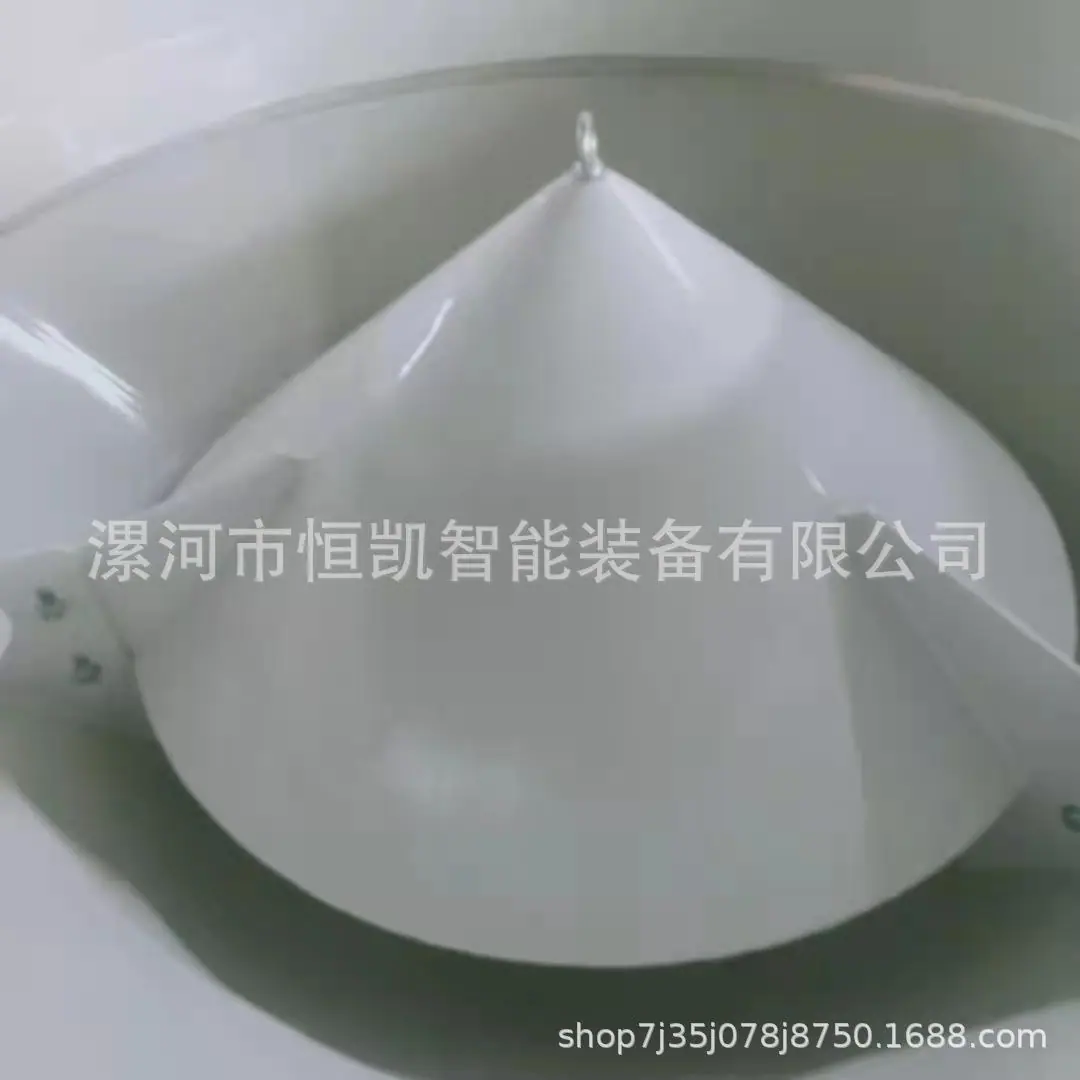

O princípio é que os materiais caem do fundo do silo e entram na tremonha de descarga abaixo. A tremonha de descarga é acionada por um motor vibratório para realizar vibrações de alta frequência. Após serem vibrados, os materiais fluem para baixo de maneira uniforme e lenta através do centro e das bordas do disco de descarga. Isso melhora a fluidez dos materiais, tornando-os estáveis e uniformes, e ao mesmo tempo evita o empacotamento de materiais dentro do silo.

IV. Operação e Uso do Descarregador Vibratório Tipo TDXZ.

1. 1.Deve-se ter cuidado para não ligar o motor quando a alimentação parar e a comporta estiver fechada, caso contrário, o material no compartimento vibrará e se compactará, dificultando a descarga.
2. 2.Ajustar a posição de sobreposição dos contrapesos em ambas as extremidades do motor de vibração pode alterar sua amplitude e força centrífuga. Quando a capacidade de descarga é insuficiente, pode ser usado para ajuste fino. Como a capacidade de descarga também está relacionada à temperatura, ao grau de moagem e à permeabilidade do material no compartimento, quando o ajuste fino não atende aos requisitos, o espaçamento entre a placa de descarga e a tremonha de descarga pode ser ajustado.
3. 3.A distância entre a placa de descarga e o funil de descarga precisa ser ajustada substituindo o tubo espaçador. Uma distância maior resulta em uma capacidade de descarga maior; uma distância menor resulta em uma capacidade de descarga menor. Ao ajustar a distância entre a placa de descarga e o funil de descarga, o material dentro do reservatório deve ser completamente esvaziado primeiro. Geralmente, é ajustado antes do equipamento sair da fábrica.
4. 4.Ajuste do peso excêntrico de um motor vibratório
   1. A.Os pesos excêntricos são instalados em ambas as extremidades do eixo do motor, com dois pesos em cada extremidade. Para ajuste, basta soltar a porca de fixação do peso excêntrico, girar o bloco superior para a posição desejada e, em seguida, apertar a porca. Quanto maior a sobreposição entre os dois pesos excêntricos, maior a força centrífuga.
   2. B.Os contrapesos possuem marcações de escala. As posições dos contrapesos em ambas as extremidades do motor devem ser ajustadas para serem completamente consistentes de acordo com as marcações de escala.

Quatro.manutenção

1. 1.Esta máquina basicamente não possui pontos de lubrificação, apenas os rolamentos em ambas as extremidades do motor de vibração requerem a substituição periódica da graxa lubrificante (substituída a cada quatro meses), e os rolamentos do motor são substituídos uma vez por ano.
2. 2.A bucha de borracha no ponto de articulação da lança envelhecerá após um certo período de uso e precisa ser substituída regularmente. A bucha de borracha é articulada à bucha de aço. Ao substituir, remova a bucha de borracha e a bucha de aço juntas da lança. Durante a montagem, aplique solução de sabão no furo interno do furo de montagem e na superfície circular interna da bucha de borracha, em seguida, pressione a bucha de borracha na lança.

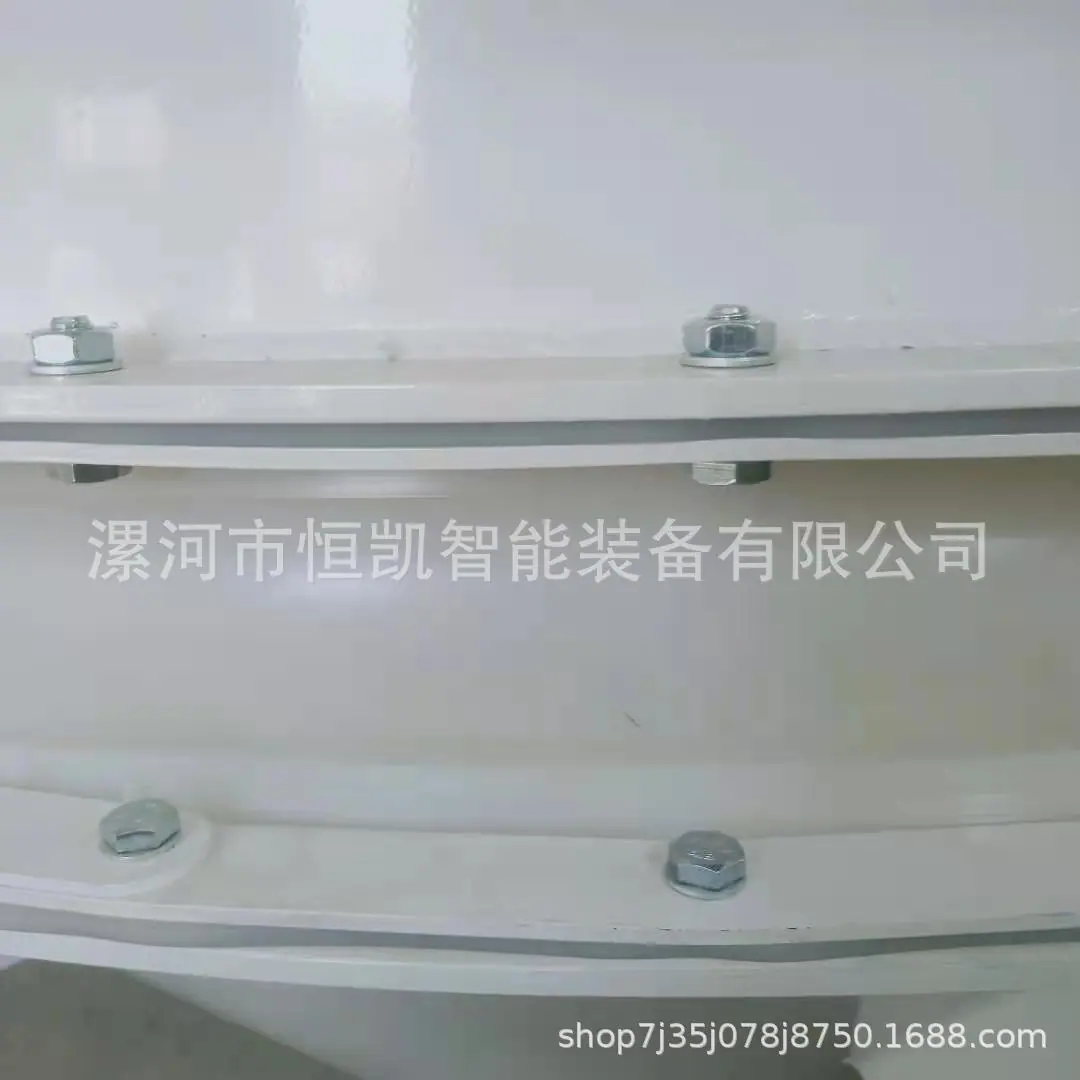

3. 3.As vedações de borracha devem ser verificadas regularmente quanto a danos ou descolamento localizado e substituídas em tempo hábil.

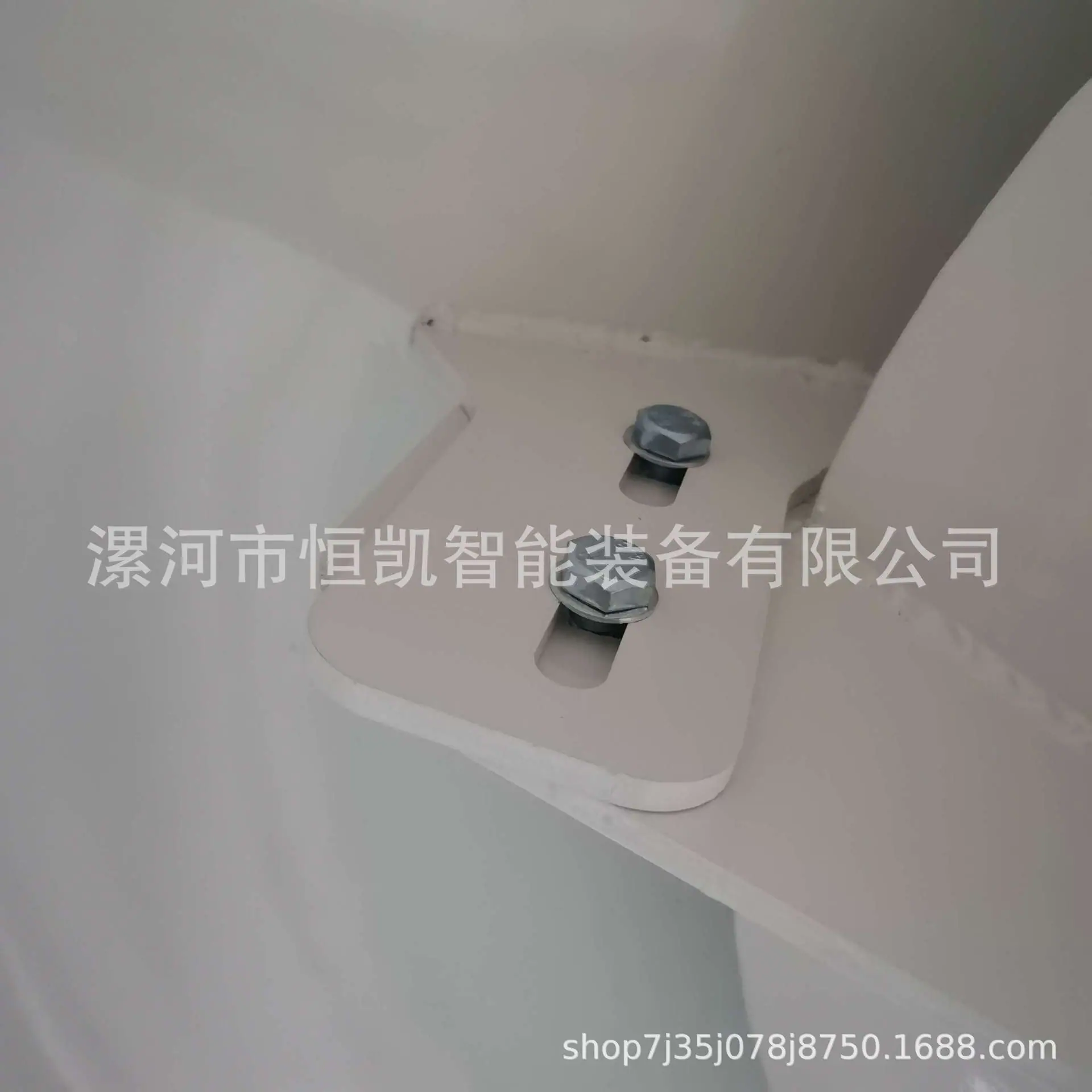

4. 4.A posição fixa do motor vibratório pode ser ajustada usando os furos alongados na placa de montagem do motor, ajustando principalmente sua posição vertical. Ao desmontar o motor, faça marcas para garantir o posicionamento correto durante a montagem.
5. 5.Máquinas que não são usadas por um longo tempo devem ser armazenadas adequadamente. Antes do armazenamento, elas devem ser completamente limpas e mantidas de forma abrangente para garantir que estejam em boas condições técnicas, e ventilação adequada e medidas à prova de umidade devem estar presentes.
