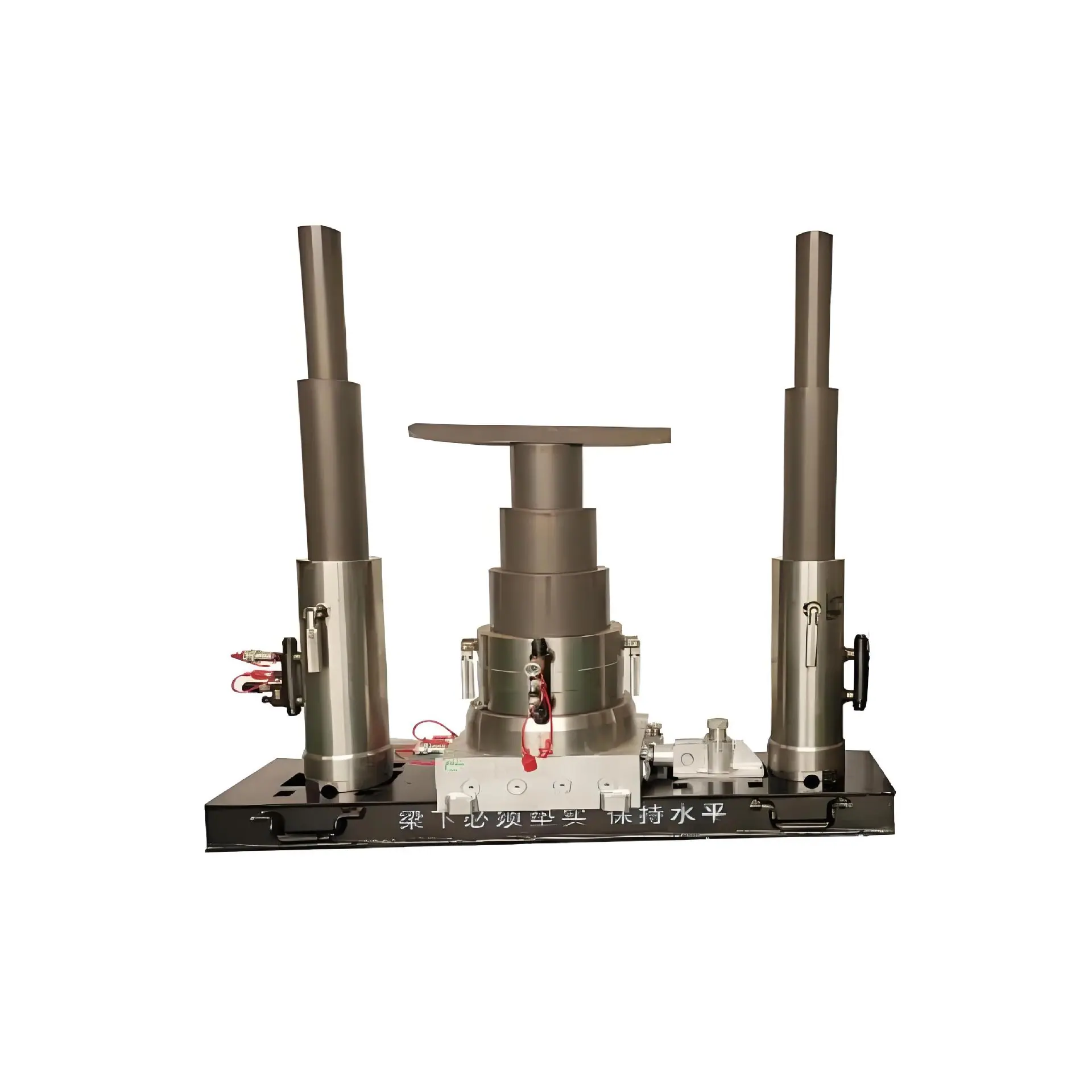

Equipamento de Resgate Tipo Suspenso, Resistente a Terremotos e Estável, Roda Superior Ajustável, Equipamento de Resgate Tipo Suspenso Tipo Tyd-800

Âmbito de aplicação:
É adequado para operações de resgate e recuperação de locomotivas, locomotivas elétricas, locomotivas a diesel e outros modelos com peso em vazio de ≤200 toneladas.
Possui as funções de elevação superior única e superior dupla, endireitamento lateral, elevação de extremidade única para substituição de truque e substituição de mola.
Características:
1. Levantar e reinstalar o topo único de uma só vez, com uma distância de realinhamento ≥1100mm.
Acoplador de guindaste de topo duplo, com uma única distância de instalação de ≥550mm entre o acoplador e o trilho.
Suporte de teto duplo ou suporte de veículo, com uma única instalação e altura de elevação ≥500mm.
2. Se a altura entre o ponto de reposicionamento superior e o plano do trilho for muito baixa após o descarrilamento da carroceria do veículo, a unidade de reposicionamento superior única não poderá ser instalada no lugar de uma só vez.
Cilindros hidráulicos são instalados em ambos os lados da carroceria do veículo para levantá-la.
3. Quando a carroceria do veículo inclina dentro de 120 mm, um dispositivo antiviroso instalado na extremidade superior do cilindro de elevação levanta diretamente o trilho duplo, e a carroceria pode se endireitar automaticamente após sair do solo. Quando a carroceria do veículo inclina mais de 120 mm, cilindros de elevação duplos endireitam a carroceria do veículo. 4. Os dois carrinhos laterais são conectados e mantidos em sincronia, permitindo o movimento lateral bidirecional. É seguro, confiável e fácil de operar.
Feito de liga leve, o corpo tem 650 mm de altura e um curso de 800 mm (para levantamento de locomotiva de três eixos). A carga de cilindro único é de 600 kN e a carga de cilindro duplo é de 1200 kN. Possui uma válvula de alívio de segurança e uma trava hidráulica.
3. Cilindro hidráulico de três estágios
Quantidade 1 unidade
Feito de liga de titânio, altura do corpo 285mm, curso total 480mm, possui trava hidráulica, válvula de alívio de segurança, capacidade de carga: primeiro estágio 2140KN, segundo estágio 1350KN, estágio final 800KN (50MPa), estágio final 1000KN (60MPa); curso: primeiro estágio 160mm, segundo estágio 160mm, estágio final 160mm.
4. Vigia transversal de liga de titânio
Quantidade 1 peça
Feito de liga de titânio, estrutura oca, 2300*296*115mm de comprimento, e pode ser movido 1100mm horizontalmente durante a instalação.
5. Dois carrinhos laterais são feitos de liga de alumínio com textura antiderrapante. O empuxo é de 120KN, a força de tração é de 80KN e ele pode ser puxado ou empurrado. A distância de movimento lateral é de 0-200mm/ciclo e ele pode realizar múltiplos movimentos laterais consecutivos. Ele é equipado com pinos de posicionamento grandes e pequenos, chaves fim de curso em ambos os lados e dispositivos antiderrapantes.
6. Suporte do cilindro hidráulico
Quantidade: 1 peça
Estrutura oca, adequada para levantar e remontar vários tipos de acopladores, com bitola interna ajustável de acordo com o modelo do acoplador.
Carga de trabalho 100 toneladas, dimensões 1000*140*200mm.
7. Engate e estrutura de elevação
Elimina forças longitudinais durante o levantamento do veículo; carga de trabalho 100 toneladas; dimensões 900*140*200mm. 8. Tubo de óleo de alta pressão.
Estrutura 3-6-68, pressão de trabalho 68MPa, comprimento 7,5 metros.
9. Haste de conexão lateral
Tamanho: 30*460mm (acoplador nº 13) 30*700mm (acoplador nº 17)
10. Base do cilindro hidráulico
Quantidade: 1 peça
Quantidade 6
Quantidade 2 peças
Quantidade 2 peças
300 mm de diâmetro e 260 mm de altura.
