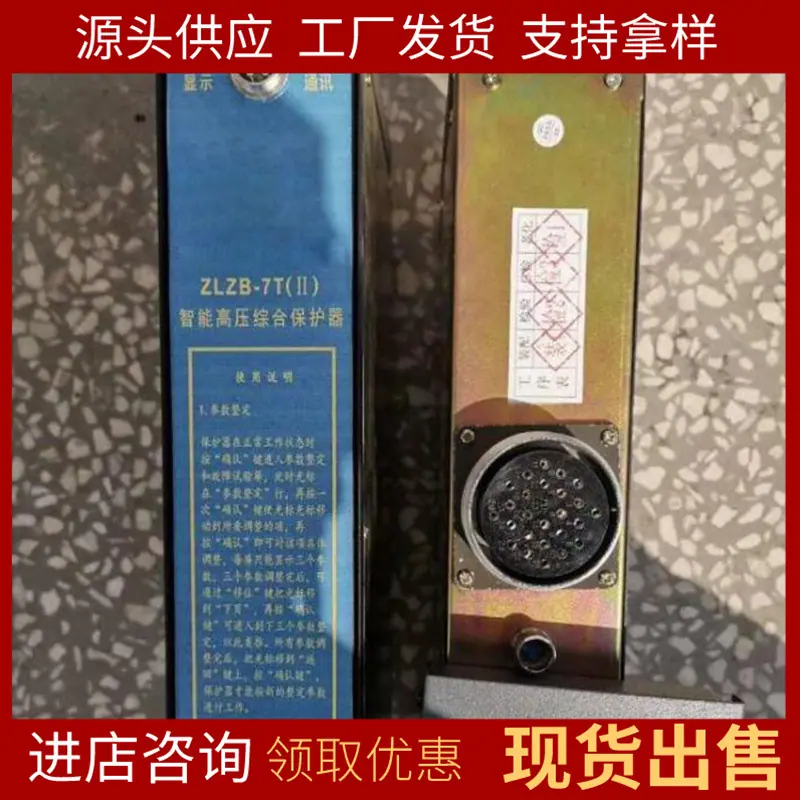

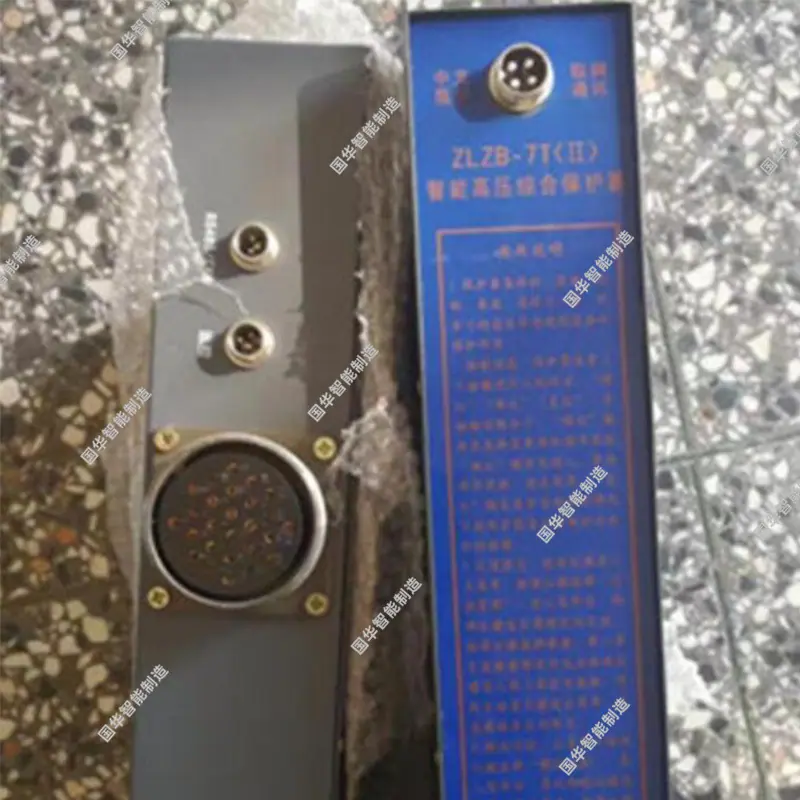

ZLZB-7T(II) Protetor Inteligente Integrado de Alta Tensão

1. Para falhas de curto-circuito no lado da carga da chave do alimentador, é realizada uma proteção de desconexão temporizada com velocidade limitada.

2. Para sobrecarga contínua no lado da carga da chave do alimentador, implemente proteção e alarme de tempo inverso.

3. Para sobrecargas intermitentes no lado da carga da chave do alimentador, são realizadas operações de liberação e acumulação de energia para implementar a proteção de tempo inverso. Um alarme soa quando ocorre sobrecarga.

4. Proteção de bloqueio contra vazamento: Quando a resistência de isolamento da carga no lado da carga da chave do alimentador é inferior a 100KΩ +20% (3300V), 40KΩ +20% (1140V), 22KΩ +20% (660V), 7KΩ +20% (380V), a função de bloqueio de vazamento pode ser realizada de forma confiável.

5. Proteção contra vazamento: Quando o protetor está na posição do interruptor principal, se a linha principal vazar ou o ramal vazar por muito tempo, o interruptor principal irá desarmar dentro do tempo definido. Os valores de ação da proteção contra vazamento são: 50KΩ (para 3300V), 20KΩ (para 1140V), 11KΩ (para 660V) e 3,5KΩ (para 380V).

6. Proteção seletiva contra vazamento: Quando o protetor está na posição da chave, se ocorrer vazamento neste ramal,

A chave de ramificação irá desarmar, enquanto outras chaves de ramificação e a chave principal não irão desarmar.

Valor de ação de proteção: 5KΩ~20KΩ(para 1140V), 5KΩ~13KΩ(para 660V) e 3

KΩ~7KΩ(para 380V).
