Máquina de Remoção de Escória Rastejante de Mineração, Máquina de Remoção de Escória à Prova de Explosão, Máquina de Remoção de Escória Contínua Zwy-80/22T

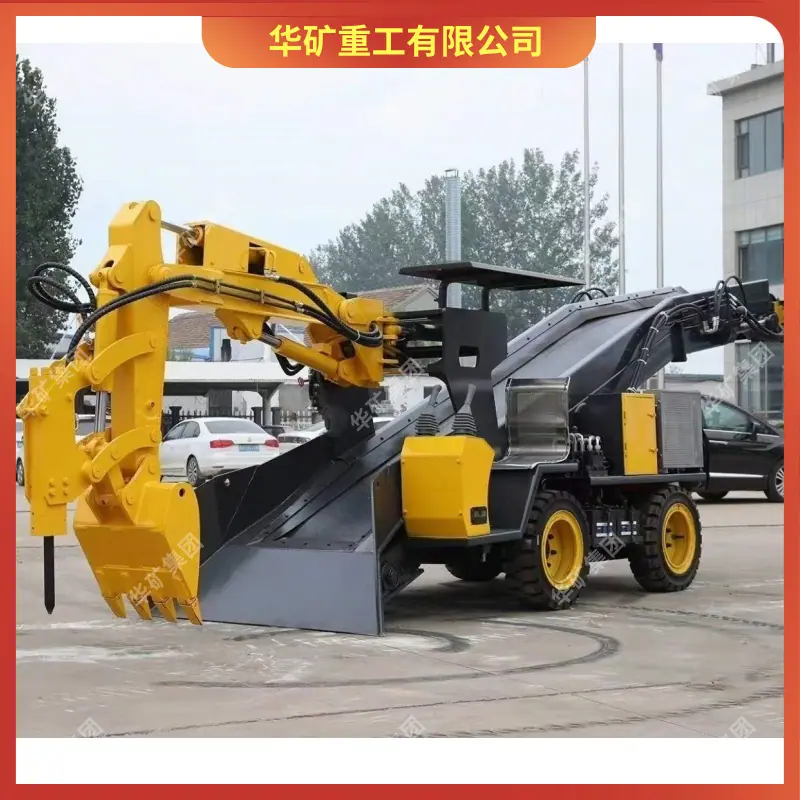

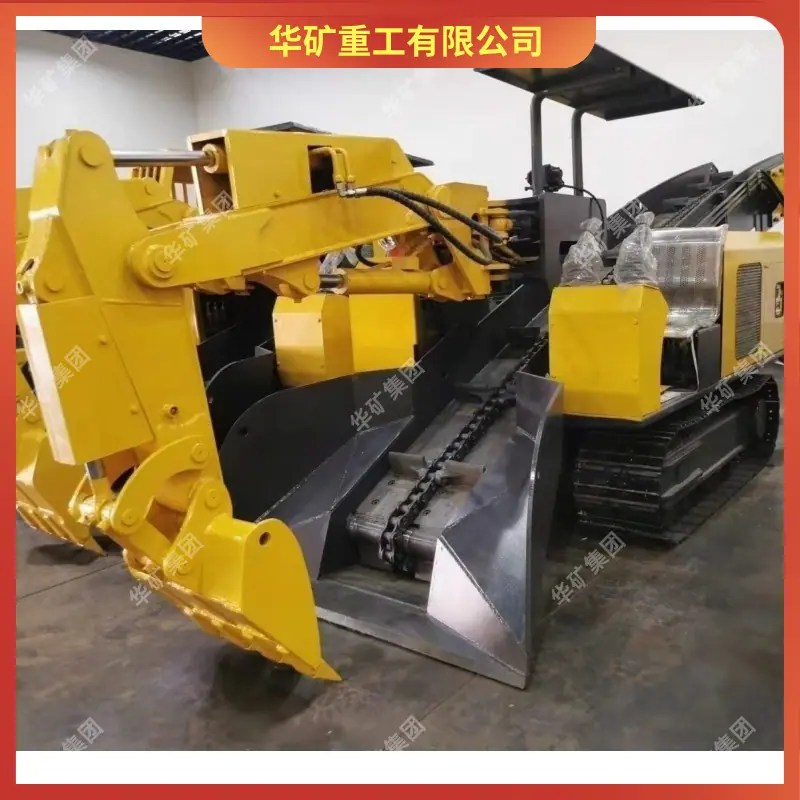

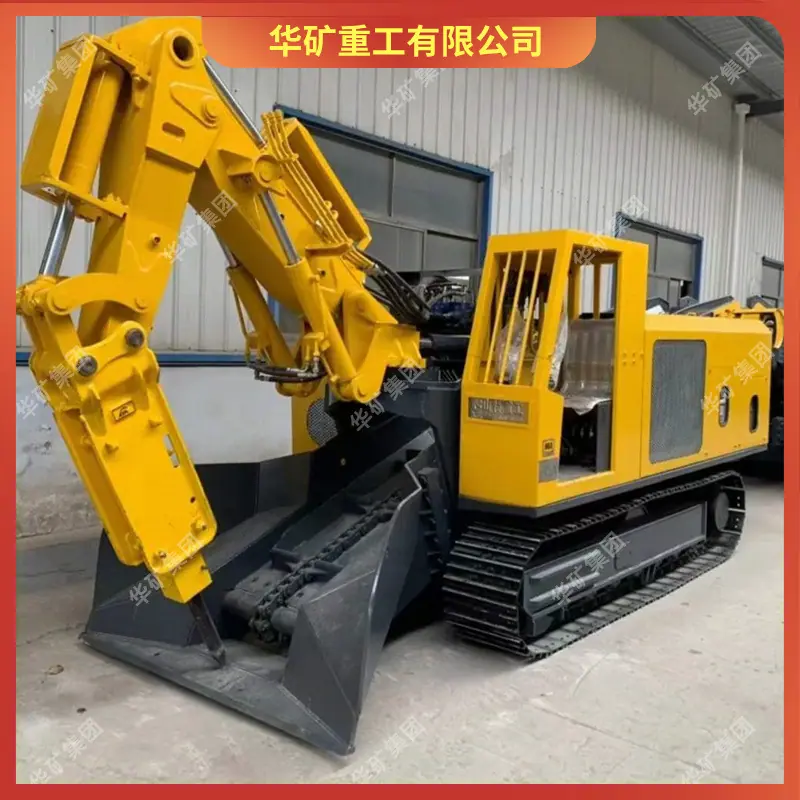

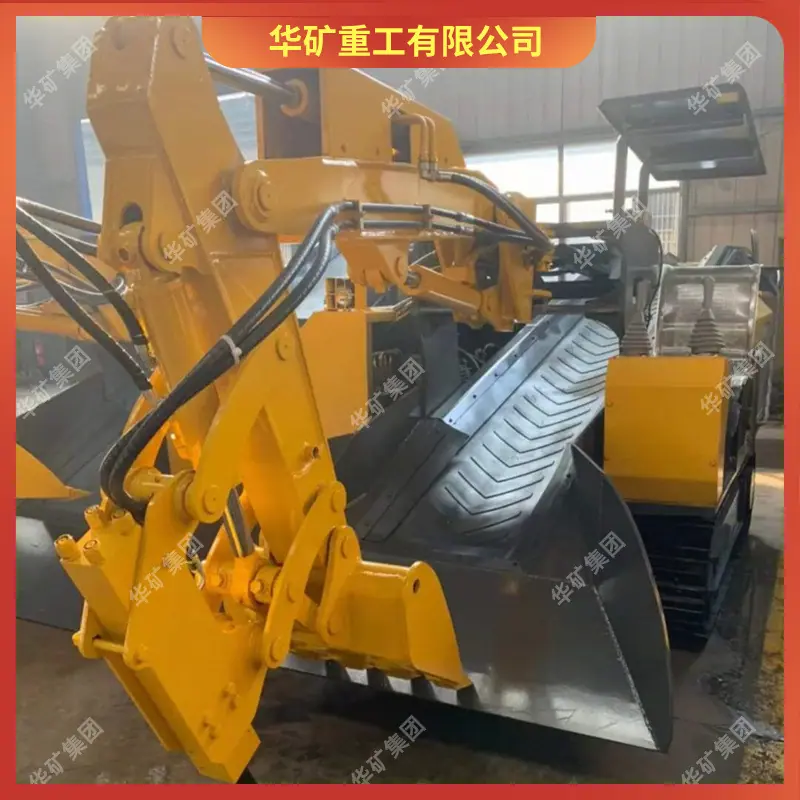

As carregadeiras de escavadeiras de mineração também são chamadas de removedores de escória, máquinas de limpeza de túneis e descarregadores de escória de túneis. De acordo com o modo de deslocamento, eles são divididos em tipos de rodas e de esteira. Eles integram cinco funções: deslocamento hidráulico, dispositivo de escavação, correia transportadora, carregamento e limpeza do fundo do túnel. Eles são compostos principalmente de motores, deslocamento hidráulico, dispositivo de escavação, dispositivo de deslocamento, descarga de transportador de correia e sistemas de controle elétrico. O sistema hidráulico de todo o veículo é acionado por um motor de 15 kW para acionar uma bomba de engrenagens. O óleo hidráulico passa através do tanque de óleo para a válvula multivias, para o atuador e depois volta para o tanque de óleo. O controle do dispositivo hidráulico é realizado através das quatro alças da válvula multivias. Suas principais vantagens são a operação flexível e a alta eficiência de descarga de escória. Tomando como exemplo um túnel de 2m*2m, uma fileira de canhões pode ser limpa em cerca de uma hora.

Vantagens de projeto de retroescavadeiras para minas de carvão:

O design dividido do chassi tem forte força de passagem e pode passar com flexibilidade pelos "pequenos ramos" do túnel. A estrutura de transporte adota um design dividido, que é extremamente conveniente para instalação em minas verticais. A correia adota uma correia retardadora de chamas de alta resistência PVG com uma longa vida útil, o que pode garantir que a distância de túnel seja superior a 360 m. A carregadeira escavadeira tem as vantagens de giro flexível, operação simples, sem necessidade de virar ao cavar o túnel e alta eficiência.

Parâmetros do produto da retroescavadeira para mina de carvão:

Peso da máquina KG 21500

Capacidade de carga m3/h 180

Braço padrão Braço curto (opcional)

Largura de escavação mm 7030 5800

Distância de escavação mm 3000 2650

Altura de escavação mm 4635 3100

Profundidade de escavação mm 990 700

Altura de descarga mm 1970-2693 (variável)

Distância de descarga mm 5123 (variável)

Velocidade de caminhada m/s 0,54±5%

Velocidade da corrente raspadora m/min 44

Mecanismo de transporte de corrente raspadora tipo corrente dupla acionamento duplo

Inclinação aplicável da estrada (o) ≤32

Pressão máxima de trabalho mpa ≤32

Razão de pressão sobre o solo mpa ≤ 0,1

Distância ao solo mm ≤380 (pode ser aumentada)

Potência total KW 79

Modo de controle: controle hidráulico

Largura interna da trilha mm 1350 (pode ser ampliada)

Tamanho máximo de passagem de material (largura × altura) mm 780 × 970

Ângulo máximo de rotação do braço de trabalho (o) ±55

Dimensões totais (estado de transporte) Comprimento mm 13088

Largura mm 2350

Altura mm 2500

Dimensões totais (estado de funcionamento) Comprimento mm 14500

Largura mm 2350

Altura mm 3500

Seção de túnel aplicável (largura × altura) m ≥3,8 × 3,8
