Pistola de injeção de líquido de pilar de alimentação única Pistola de injeção de líquido de pressão constante mecânica Pistola de injeção de líquido da Mina de Carvão Datong, Shanxi

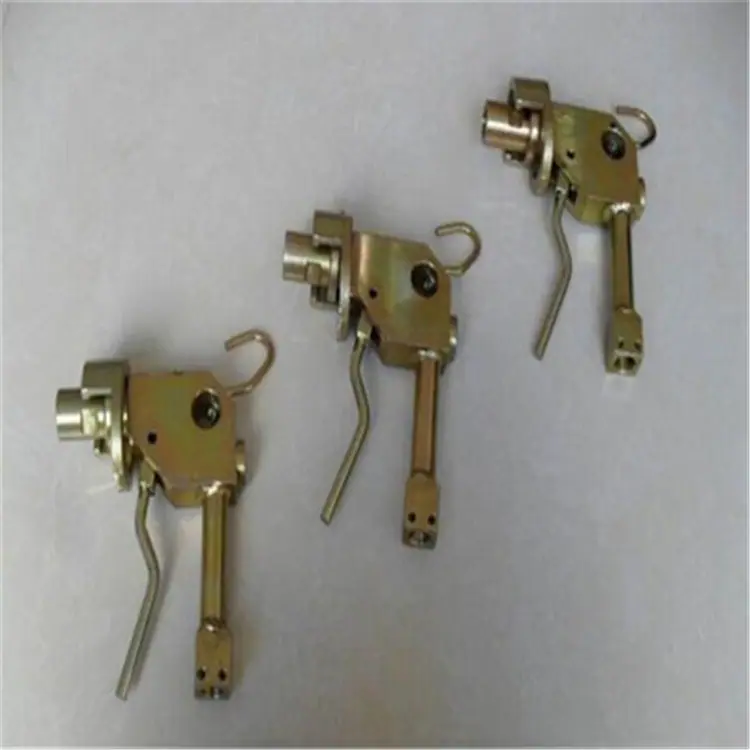

Uma pistola de injeção de pressão constante adequada para hélices hidráulicas simples em minas de carvão. A pistola de injeção de líquido consiste em um bico de injeção de líquido, um tubo de entrada de líquido com anel elástico, um corpo da pistola, um pistão diferencial, uma haste ejetora de controle, uma porca de ajuste, um dispositivo manual, uma mola, etc. trave a haste ejetora e abra a válvula de entrada de líquido. O método de bloqueio é mecânico. Quando a força de suporte inicial do único suporte hidráulico atinge o valor especificado, o pistão diferencial é desbloqueado automaticamente através do diferencial hidráulico e fecha a válvula de entrada de líquido. A válvula de entrada também pode ser fechada por dispositivo manual. A pistola de injeção de líquido de pressão constante pode ajustar o tamanho da força da mola ajustando a porca e ajustando a força de suporte inicial do suporte hidráulico único.

Desempenho técnico:

Modelo: DZ-Q1

1. Pressão de trabalho: 15-20MPa

2. Lidar com força durante a injeção: 157N

3. Meio de trabalho: emulsão contendo 1%-2% M10

princípio de trabalho:

Uma pistola de injeção para um único escoramento hidráulico usado em mineração, compreendendo: um corpo de válvula, uma luva de travamento, uma alavanca, uma haste de pressão, uma luva de isolamento, um assento de válvula de retenção, uma esfera de aço, uma mola, um parafuso de compressão e uma saída de líquido. Uma junta é usada na extremidade traseira do corpo da válvula para conectar o tubo de entrada de líquido. A alavanca é conectada ao corpo da válvula por um pino. A luva de isolamento, o assento de válvula de retenção, a esfera de aço e a mola são sequencialmente instalados dentro da parte traseira do corpo da válvula. O corpo da válvula é provido com uma ranhura de transbordamento de líquido, o exterior da ranhura de transbordamento de líquido é selado por uma placa de vedação. Um orifício de entrada de líquido frontal é provido na parte frontal do corpo da válvula. A luva de isolamento é provida com um orifício de entrada de líquido traseiro e uma ranhura de fluxo de líquido semicircular. O orifício de entrada de líquido frontal e o orifício de entrada de líquido traseiro são conectados através da ranhura de transbordamento de líquido. É relativamente simples e possui características como estrutura compacta, tamanho pequeno e bom desempenho de vedação.

Descrição detalhada:

Aplicação: A pistola de injeção é o terminal do sistema de tubulação da estação de bombeamento, através do qual o líquido de alta pressão é introduzido na câmara de trabalho do suporte da unidade para completar o processo de levantamento do pilar e suporte inicial.
