Viga de Suporte Telescópica para Teto Máquina de Perfuração de Túnel de Mineração Dispositivo de Suporte Temporário Zlj-30 Dispositivo de Suporte Temporário para Máquina de Perfuração de Túnel

Breve introdução do dispositivo de suporte temporário aerotransportado:

Atualmente, o suporte de âncora é amplamente utilizado na escavação de túneis de minas de carvão em meu país. O apoio temporário deve ser realizado antes do apoio da âncora. O método de suporte temporário geralmente usa múltiplas vigas de exploração frontais para serem penduradas ao longo da direção do túnel nas hastes de ancoragem apoiadas na placa superior para explorar a área superior vazia, o que desempenha um papel na proteção da placa superior e evitando que o colapso do telhado cause ferimentos pessoais e morte acidentes.

As desvantagens deste método de suporte são:

1. O apoio do feixe de exploração frontal à área superior vazia é um suporte passivo, sem força de apoio inicial e com pouca segurança.

2. O feixe de exploração frontal está em contato pontual ou linear com a placa superior, o que não pode proteger eficazmente a área superior vazia.

3. O processo de operação é complicado, o movimento manual é necessário, a intensidade de trabalho é alta e a velocidade de suporte temporário é lenta e a eficiência é baixa.

4. Os operadores devem entrar na área superior vazia para realizar operações de montagem, o que representa um enorme risco à segurança.

Princípio estrutural do dispositivo de suporte temporário aerotransportado:

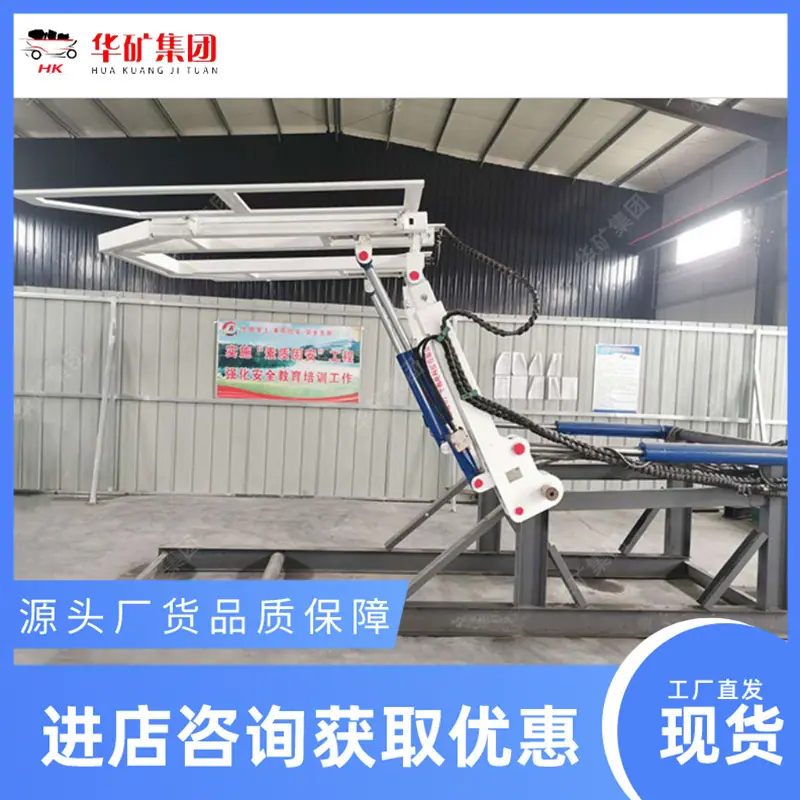

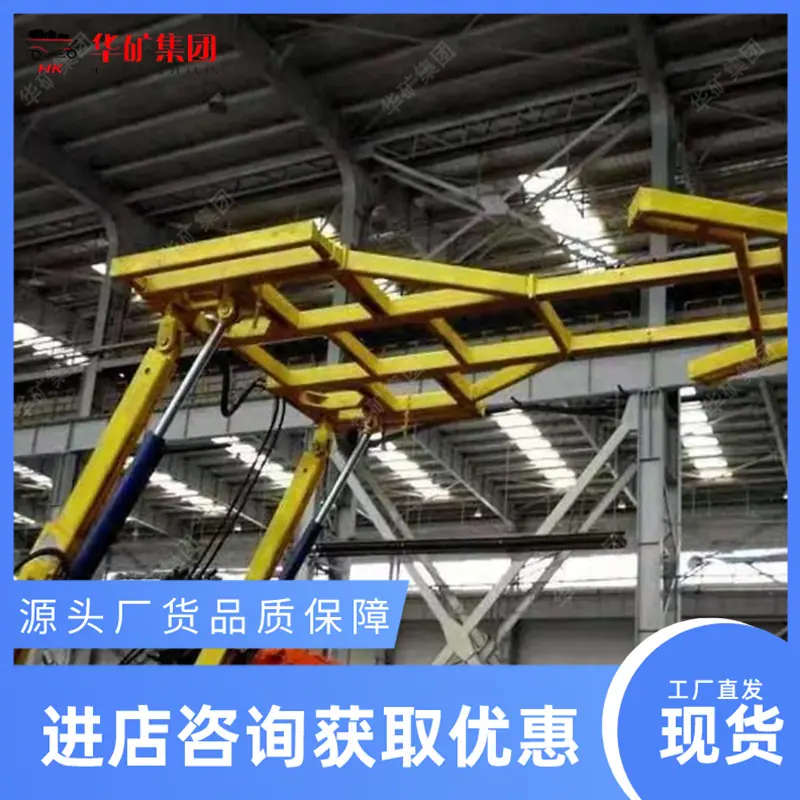

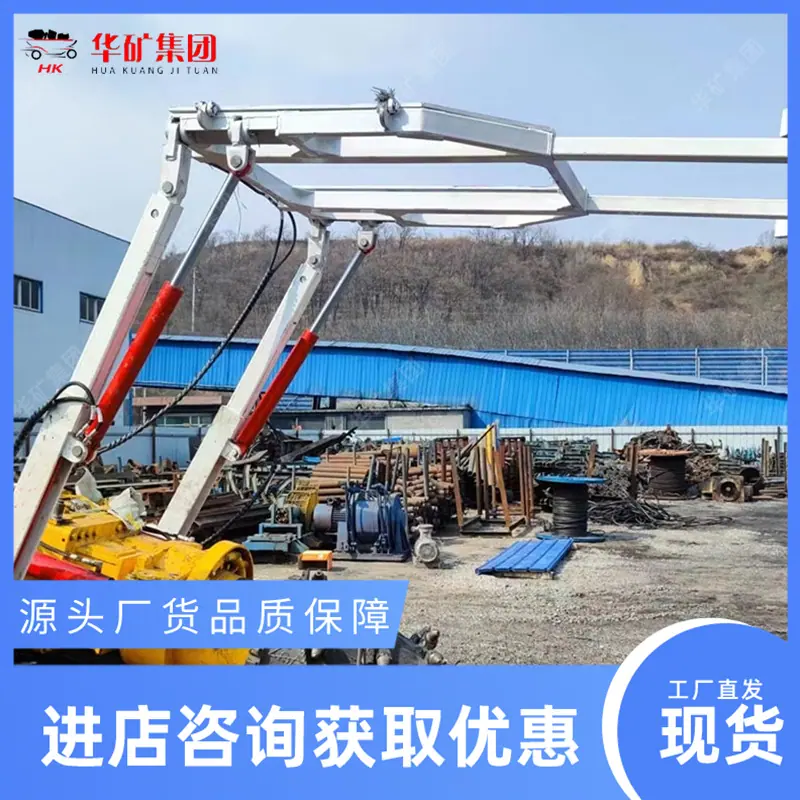

O dispositivo de suporte temporário a bordo é composto por um mecanismo de biela, como uma viga superior, um cilindro de suporte e um cilindro rotativo. O sistema de energia usa o sistema hidráulico da perfuradora de túneis como sistema de energia. Quando a perfuradora de túneis está funcionando, o dispositivo pode ser retraído e empilhado na parte superior traseira da peça de corte sem afetar a operação de corte da perfuradora de túneis. A viga superior pode ser projetada como camada única ou camada dupla, de acordo com as condições do túnel e as operações de suporte dos parafusos.

Escopo de aplicação do dispositivo de suporte temporário aerotransportado:

⑴. Altura do túnel adaptável: 2.400 mm ~ 4.200 mm

⑵. Pode ser combinado com vários tipos de máquinas de perfuração de túneis, como S100, S150J, EBJ-120TP, EBJ-160, etc.

Características de desempenho do dispositivo de suporte temporário aerotransportado:

1. Ao usar este dispositivo, a placa superior é apoiada ativamente e a força de suporte é efetivamente aplicada à placa superior, de modo que a placa superior esteja em um estado de suporte seguro, que é seguro e confiável e melhora a segurança da cabeça -em operações.

2. O design da viga superior telescópica tem uma grande área de suporte e pode suportar efetivamente a área superior vazia.

3. O sistema hidráulico da perfuradora de túnel é usado para controle. Após a conclusão da perfuradora de túnel, a área superior vazia pode ser efetivamente suportada com velocidade rápida e operação simples.

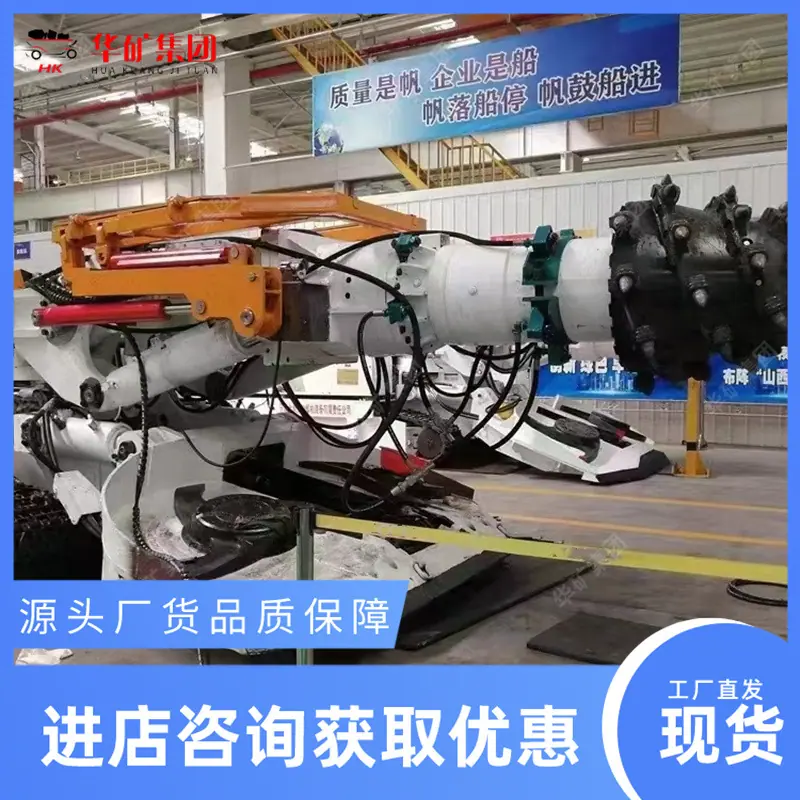

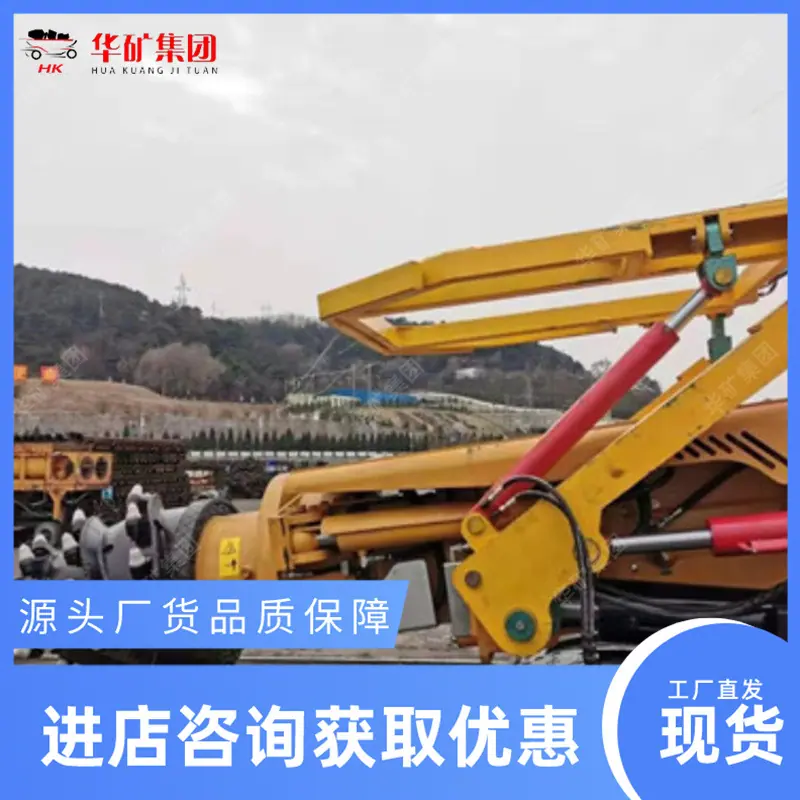

4. O dispositivo é instalado no braço de corte da perfuradora de túnel e pode ser avançado junto com a perfuradora de túnel, encurtando o tempo de suporte temporário, melhorando assim a eficiência do suporte temporário e acelerando a velocidade de escavação do túnel.

5. Ao apoiar temporariamente a área superior vazia, os operadores devem operar em uma área segura para evitar que pessoas entrem na área superior vazia para aumentar ainda mais a segurança da operação.

6. A operação simples reduz muito a intensidade do trabalho, reduz o número de operadores no local e melhora a eficiência do trabalho.
