Micro Haste Hidráulica Elétrica Paralela Haste Hidráulica Elétrica Linear Integrada Haste Hidráulica Elétrica

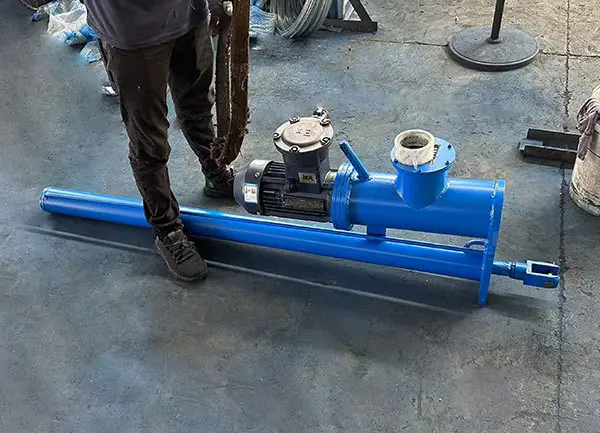

Introdução à haste eletro-hidráulica:

A haste eletro-hidráulica é um manipulador acionado hidraulicamente que integra funções mecânicas, elétricas e hidráulicas. É adequado para aplicações que exigem movimento linear alternativo push-pull (ou rotação alternativa em um determinado ângulo). Também pode ser usado em locais que exigem elevação, abaixamento ou fixação de peças de trabalho e pode obter controle centralizado ou automático em áreas remotas perigosas.

Princípio de funcionamento da haste eletro-hidráulica:

A haste de pressão eletro-hidráulica é um novo tipo de mecanismo de transmissão flexível de máquina, eletricidade e líquido. É composto por um atuador (cilindro de óleo), um mecanismo de controle (grupo de válvula de controle hidráulico) e uma fonte de energia (motor de bomba de óleo, etc.). A haste de pressão eletro-hidráulica pode ter uma variedade de formas estruturais de acordo com o espaço de instalação no local e o uso do usuário (veja o diagrama de dimensões da aparência da haste de pressão eletro-hidráulica para detalhes, e o estilo também pode ser personalizado de acordo com os requisitos do usuário). O motor aciona a bomba hidráulica bidirecional para produzir óleo de pressão em ambas as direções por meio de rotação para frente e para trás, e o envia para o cilindro de óleo por meio da válvula de controle hidráulico, que também realiza o movimento alternativo da haste do pistão.

Estrutura da haste eletro-hidráulica:

O grupo de válvulas de controle hidráulico é composto principalmente por uma válvula de alívio, uma válvula de retenção de sucção de óleo, uma válvula reguladora de velocidade (requisitos do usuário), uma válvula de retenção de controle hidráulico (trava hidráulica), etc. as características de trabalho da haste eletro-hidráulica. Válvula combinada de circuito de óleo para atender às suas necessidades de trabalho. Geralmente, há travamento automático push-out, travamento automático pull-back e travamento automático push-pull; a velocidade de operação é ajustável ou não ajustável; o ângulo de trabalho da haste eletro-hidráulica é empurrar horizontalmente, empurrar para cima (incluindo diagonalmente para cima), empurrar para baixo (incluindo diagonalmente para baixo) e outros tipos.

Características da haste eletro-hidráulica:

(1) Estrutura compacta, fácil instalação, pequena ocupação de espaço e manutenção simples.
(2) Pode ser iniciado com carga e possui função de proteção contra sobrecarga.
(3) O circuito está equipado com uma trava hidráulica bidirecional, que pode parar em qualquer posição dentro da faixa de curso especificada e travar-se, mantendo a força de saída inalterada.
(4) A força de empurrar e puxar, a velocidade (requisitos do usuário) são ajustáveis continuamente e a faixa de força motriz é muito ampla.
(5) Se a energia falhar por algum motivo, a haste travará automaticamente para evitar acidentes.
(6) Transmissão hidráulica completa, ação sensível, operação estável, capaz de amortecer a força de impacto externo, controle de curso (≥0,5 mm)
(7) O sistema eletromecânico e hidráulico é totalmente fechado. O circuito de óleo de trabalho circula em um cilindro de aço fechado sem pressão. É pequeno em tamanho e não vaza óleo. Não absorve poeira ou água em ambientes de trabalho severos. Também é livre de ferrugem e tem uma longa vida útil.
