Gpd60 Sensor de Pressão Intrinsicamente Seguro para Mineração Significado do Modelo Sensor de Pressão Ambiente de Trabalho do Sensor

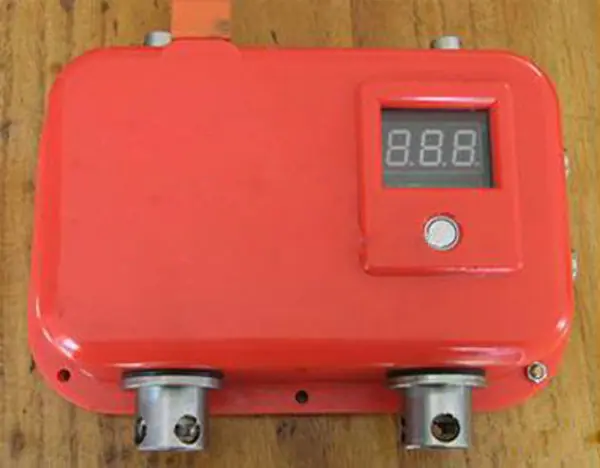

O sensor de pressão intrinsecamente seguro para mineração GPD60 é um dispositivo relacionado à subestação de monitoramento de pressão intrinsecamente segura para mineração KJ345-F2 e ao sensor de inclinação intrinsecamente seguro para mineração GUD30. É usado principalmente para coletar a pressão do suporte hidráulico da face de trabalho subterrânea da mina de carvão. A pressão coletada é transmitida à subestação de monitoramento de pressão na forma de um sinal de tensão.

Modelo: Sensor de pressão intrinsecamente seguro para mineração GPD60;

G —— Sensor de mineração;

P——componentes correspondentes;

D —— Parâmetros elétricos;

60 – Faixa de medição, MPa.

a）Temperatura: 0℃ ～40℃；

b) Umidade relativa: <95% UR;

c) Pressão atmosférica: 80 kPa~106 kPa;

d) Ambiente mecânico: Ocasiões sem vibração e impacto significativos.

e) Adequado para ambientes perigosos com gás e poeira de carvão.

1、Tensão de trabalho nominal: 5V; Corrente de trabalho: ≤20mA

2、Faixa de medição：0MPa～60MPa

3、Erro básico: ≤5% (relativo à escala completa)

4. Meça 3 sinais de pressão.

5、Sinal de saída: 0,5V～4,0V, resistência de carga não inferior a 10kΩ.

6、A distância de transmissão do sensor para a subestação de monitoramento de pressão é de 10m (usando cabo de comunicação MHYBV para minas de carvão, com área de seção transversal do condutor não inferior a 0,3mm2).

7. O erro de histerese deve atender aos requisitos do erro básico

8. A repetibilidade deve atender aos requisitos básicos de erro

9. A parte de medição do sensor de pressão não deve diminuir em mais de 2% após o teste de vedação.

10. Após o sensor de pressão ter passado no teste de carga, ele deve atender aos requisitos de erro básico e erro de retorno.
