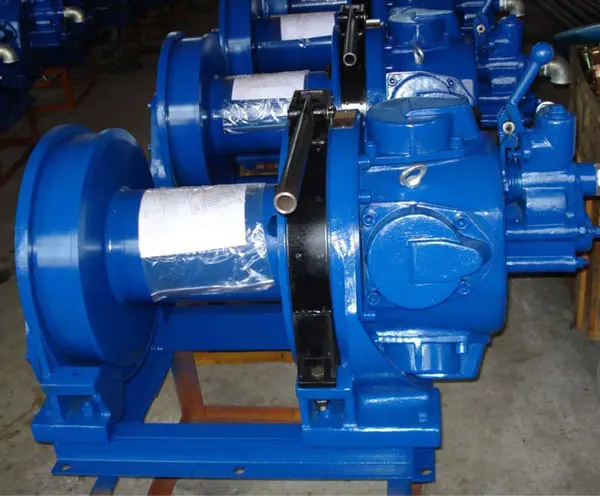

Especificações e Fontes de Fornecimento do Guincho Pneumático de 1 Tonelada Princípio de Funcionamento do Guincho Pneumático de 1 Tonelada Detalhes do Guincho de Mineração de 1 Tonelada

O guincho pneumático usa ar comprimido como energia para acionar o motor pneumático do pistão e, em seguida, transmite o torque ao tambor por meio da redução da engrenagem secundária.

Os guinchos pneumáticos, não importa quantas toneladas tenham, contam com o controle manual remoto da válvula de direção para realizar ações de avanço, ré, parada e outras ações. Para a segurança do guincho pneumático, o guincho pneumático também possui função de freio de estacionamento. É especialmente adequado para puxar tubos de perfuração e revestimentos em plataformas de dois andares para perfuração em campos petrolíferos offshore e onshore.

1 tonelada 3 toneladas 5 toneladas 0,5 toneladas

Pressão do ar comprimido (MPa) 0,6-0,7 0,6-0,7 0,6-0,7 0,6-0,7

Força de tração nominal (kN) 10 30 50 5

Velocidade nominal (m/mim) 35-48 20 12 48

Curso do pistão 50 76 76 --

Potência nominal do motor pneumático (kW) 4 15 17 4

Número de cilindros: 6 5 5 6

Diâmetro do cilindro (mm) 65 -- -- 65

Consumo de ar (m3/min) 5 -- -- 130

Diâmetro do tambor (mm) 175 222 222 175

Largura (mm) 198 335 335 198

Diâmetro do aro (mm) 290 465 465 290

Capacidade do cabo (m) 120 150 150 120

Diâmetro do cabo de aço (mm) 10 16 16 8

Dimensões totais (mm) 722*342*530 1120*900*989 1120*900*989 875*342*440

Peso total (Kg) 128 418 488 117
